Modułowy PACSystems RSTi-EP to nowoczesne rozwiązanie przeznaczone do automatyzacji małych i średnich obiektów przemysłowych, w których największe znaczenie dla użytkownika mają wydajność i kompaktowa konstrukcja systemu. To w pełni skalowalny i elastyczny produkt, zgodny ze standardami. PACSystems jest dostępny w magazynie w Polsce.
Osiągaj znacznie większe korzyści przy automatyzacji małych i średnich aplikacji przemysłowych i maszyn dzięki wykorzystaniu PACSystems RSTi-EP.
Kompaktowe sterowniki firmy Emerson poprawiają wydajność i elastyczność systemu sterowania, jednocześnie zmniejszając jego rozmiary i złożoność oraz znacząco ograniczając koszty wdrożenia jak i serwisu w czasie eksploatacji.
Układy sterujące PACSystems RSTi-EP mogą być stosowane jako centralny układ sterowania w autonomicznych aplikacjach lub jako pomocniczy układ sterowania w większych aplikacjach procesowych, wykorzystujących PACSystems RX3i.
Pełna kompatybilność ze wszystkimi urządzeniami PACSystems i zgodność z przemysłowymi standardami upraszcza szkolenie operatorów i służb utrzymania ruchu oraz usprawnia tworzenie i integrację złożonych aplikacji.
Stosowane są do budowania klasycznych układów sterowania z możliwością lokalnej obsługi sygnałów IO, wykonywania zaawansowanej logiki sterującej oraz rozbudowanej komunikacji w przemysłowych standardach wymiany danych.
Modułowa konstrukcja i wydajność kontrolerów PACSystems RSTi-EP idealnie sprawdza się w systemach automatyzacji małych i średnich obiektów przemysłowych oraz maszyn produkcyjnych. Układ łączy w sobie wszystkie zalety platformy PACSystems z możliwościami, jakie dają układy rozproszone PACSystems RSTi-EP IO.
Dzięki temu może pracować zarówno jako układ scentralizowany w ramach jednej szafy sterowniczej, jak i w architekturze rozproszonej, pozwalając na bardzo szybką wymianę danych z węzłami oddalonymi, w oparciu o przemysłowy standard komunikacji Profinet MRP lub Modbus TCP.
Stosowane są do budowania klasycznych układów wejść-wyjść oddalonych z możliwością integracji z dowolnym systemem sterowania w sieci Profinet, Modbus, EtherCAT oraz EthernetIP.
Interfejs komunikacyjny w połączeniu z kartami rozszerzeń RSTi-EP IO tworzy węzeł oddalony, który pozwala przesłać wszystkie zebrane sygnały obiektowe wejściowe i wyjściowe do dowolnego urządzenia sterującego.
Komunikacja w architekturze realizowana jest w oparciu o przemysłowe standardy wymiany danych, takie jak Modbus TCP, Profinet lub EtherCAT.
Węzeł oddalony PACSystems RSTi-EP IO może komunikować się zarówno z prostymi systemami automatyki w architekturze simplex, jak i w układach o architekturze wysokiej dostępności, w której występują redundantne kontrolery, prowadzące proces produkcyjny.
Pozwalają na obsługę sygnałów obiektowych o różnych standardach.

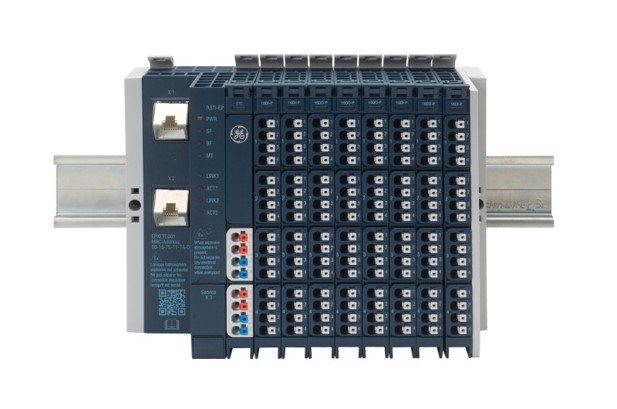

Elastyczność węzła PACSystems RSTi-EP wynika z listy dostępnych modułów rozszerzeń, które pozwalają dobrać konfigurację węzła dokładnie pod kątem potrzeb każdego obiektu.
Możliwość dowolnego mieszania ilości i typów modułów w ramach jednego systemu sterowania lub układu oddalonego daje pełną dowolność w zakresie kształtowania funkcjonalności dostępnych w urządzeniu.

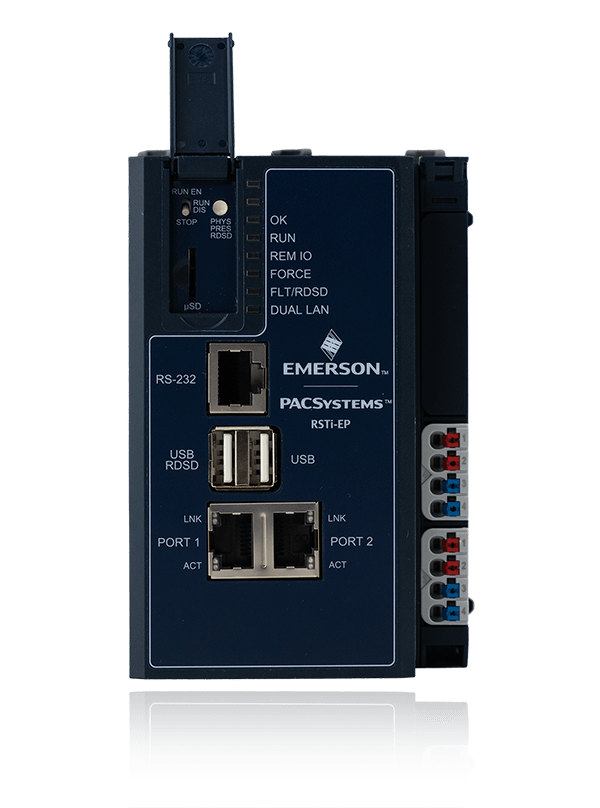

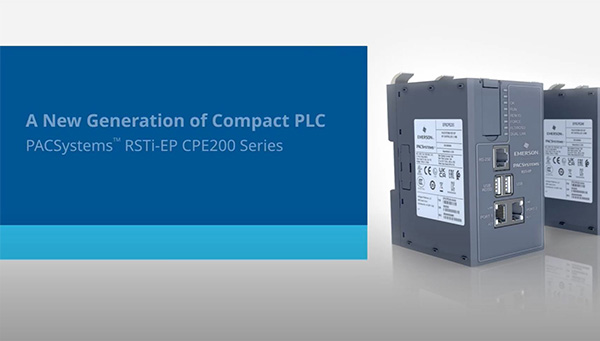

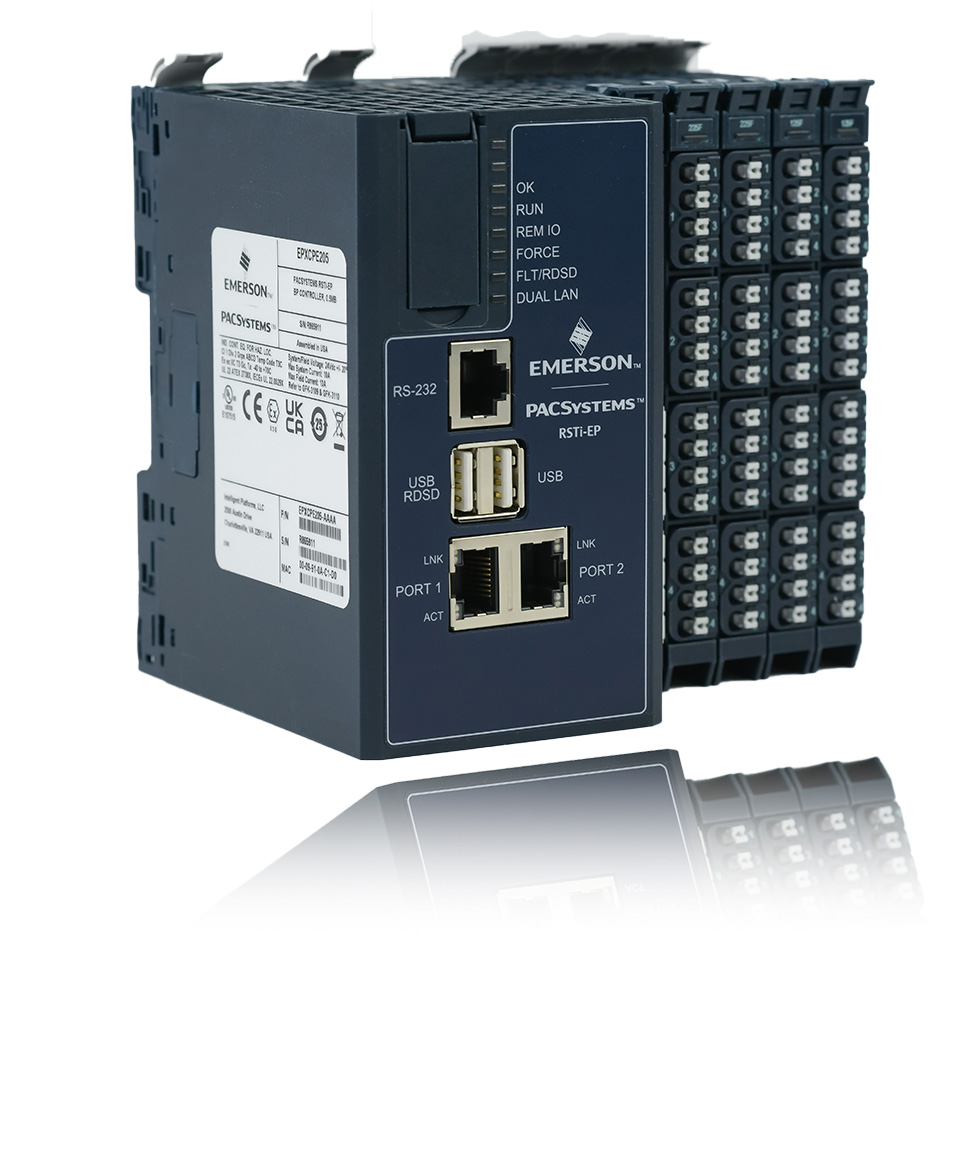

Kontrolery PACSystems RSTi-EP CPE200 to połączenie elastyczności, wysokiej wydajności i niezawodności, które jest szczególnie cenione przez programistów oraz służby utrzymania ruchu.
Modułowa budowa daje możliwość dopasowania rozmiarów systemu do potrzeb obiektu. Pełna zgodność i kompatybilność ze wszystkimi urządzeniami z rodziny PACSystems pozwala automatyzować małe i średnie obiekty przemysłowe z wykorzystaniem funkcjonalności, które do tej pory były zarezerwowane dla dużych aplikacji i systemów klas wyższych.

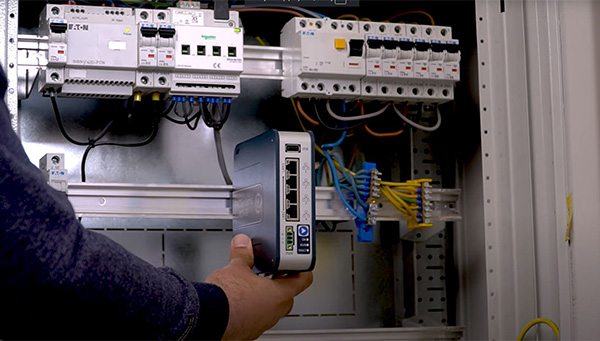

Jednostki centralne o konstrukcji Stand-Alone dedykowane są do instalacji w miejscach o ograniczonej przestrzeni montażowej. Przeznaczone są do budowania rozproszonych systemów sterowania, w których obsługa sygnałów obiektowych realizowana jest w oparciu o oddalone układy IO, komunikujące się z kontrolerem poprzez sieć Profinet MRP.
Czytaj więcej »
Jednostki centralne CPE200 mogą realizować dokładnie takie same programy sterujące jak pozostałe procesory z rodziny PACSystems. Programowane są na podstawie oprogramowania narzędziowego PAC Machine Edition i tych samych języków programowania (LD, FBS, ST oraz C).
Pełna kompatybilność funkcjonalna z PACSystems pozwala korzystać z tych samych funkcji i procedur w każdej jednostce centralnej i dowolnie zmieniać procesor oraz rodzinę urządzeń na inną, bez potrzeby modyfikacji programów sterujących i bez utraty funkcjonalności.
Wszystkie jednostki centralne PACSystems RSTi-EP CPE200 wyposażone są standardowo w 2 niezależne karty sieciowe na 2 lub 3 portach RJ45 100/1000mbps, port RS232 oraz 2 wbudowane porty serwisowe USB 3.0.
Pozwala na obsługę wymiennych nośników danych w celu aktualizacji firmware oraz wgrania lub pobrania programu i konfiguracji urządzenia bez użycia komputera PC.
Pozwala zorganizować wszystkie porty w ramach jednej sieci przemysłowej, eliminując konieczność stosowania zewnętrznych przełączników Ethernet.
PACSystems RSTi-EP wyróżnia się konstrukcją odporną na zakłócenia występujące w środowisku przemysłowym. Urządzenie może pracować w temperaturze od -20 do 60 ℃. Brak elementów wirujących umożliwia pracę w ciężkich warunkach i miejscach narażonych na wibracje.
Bezpieczeństwo systemu podnosi dodatkowo wbudowany mechanizm Trusted Platform Module. Dzięki niemu urządzenie jest zabezpieczone przed nieautoryzowanym dostępem i odporne na cyberataki.
Szerokość pojedynczego modułu to zaledwie 11.5 mm co oznacza, że szerokość całego węzła wynosi niecałe 80 cm. W bezpośredni sposób przekłada się to na mniejsze szafy sterownicze. Małe rozmiary węzła pozwalają na montaż RSTi-EP blisko czujników i sensorów, dzięki czemu możemy dodatkowo ograniczyć ilość okablowania obiektowego.
Innowacyjne podejście do kwestii zasilania modułów rozszerzeń to duży ukłon w stronę służb utrzymania ruchu w zakładzie. Odseparowane sekcje zasilania w węźle dla modułów wejściowych i wyjściowych pozwalają w sposób logiczny wydzielić w ramach pojedynczego węzła grupy modułów. Są one odpowiedzialne za określony fragment procesu technologicznego.
Właściwa praca węzła RSTi-EP wymaga doboru odpowiedniej ilości zasilaczy systemowych, których zadaniem jest dostarczanie niezbędnej mocy do zasilenia węzła, torów pomiarowych oraz układów wyjściowych. Dedykowane narzędzie dostarczane bezpłatnie przez producenta wspiera programistę w doborze niezbędnej ilości zasilaczy w zależności od konfiguracji i obciążenia węzła I/O.
Serwis i wymiana modułów realizowana jest na ruchu dzięki obsłudze funkcji Hot-Swap (wyjmowanie modułów rozszerzeń pod napięciem, bez wpływu na pozostałe elementy). Umożliwia to konstrukcja PACSystems RSTi-EP IO, w której każdy moduł osadzony jest na standardowej podstawce. Zadaniem podstawki jest dystrybucja zasilania w układzie oraz zapewnienie komunikacji pomiędzy kolejnymi modułami rozszerzeń a interfejsem komunikacyjnym (pomimo usunięcia z podstawki modułu sygnałowego).
Diagnostyka pracy całego węzła, modułów i torów pomiarowych możliwa jest dzięki wbudowanym diodom LED. Dostarczają one informacji o zasilaniu modułu, błędach systemowych i komunikacji z systemem nadrzędnym. Diody LED na modułach rozszerzeń pozwolą nam sprawdzić poprawność zasilania modułu, błędy w komunikacji z interfejsem, przeciążenie wyjść modułu, błąd pomiaru na poszczególnych kanałach, rozwarcie pętli pomiarowej, a także błąd firmware.
Szukasz pomocy w doborze właściwego urządzenia?
Potrzebujesz wsparcia podczas programowania, konfiguracji lub rozwiązania problemów podczas instalacji?
Nasz zespół doświadczonych inżynierów technicznych chętnie Ci pomoże. Możesz też skorzystać z dedykowanego systemu pomocy. Wybierz model i formę, jaka najbardziej Ci odpowiada.
- Zgłoszenia serwisowe poprzez stronę WWW
- Kontakt mailowy support@astor.com.pl
- Kontakt telefoniczny: +48 12 424 00 88
- Platforma pomocy technicznej i system bazy wiedzy

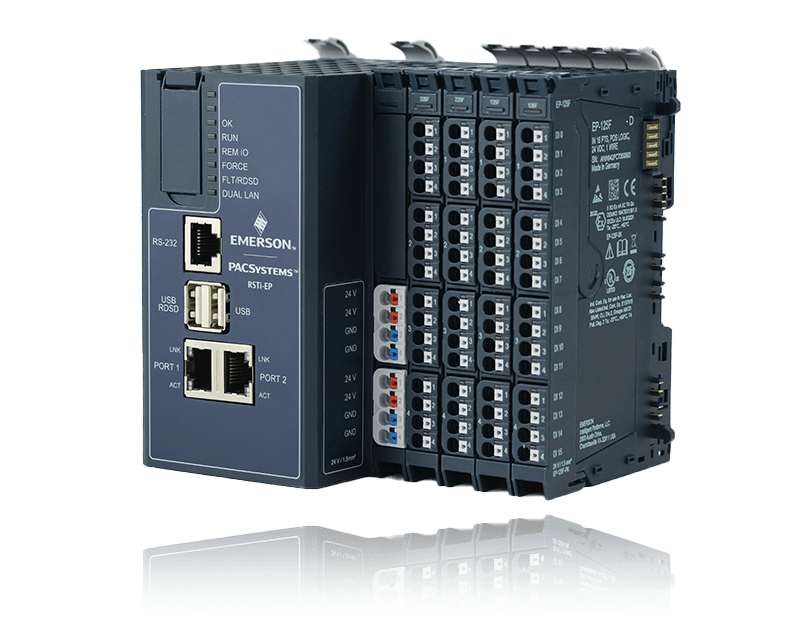

Zestaw startowy zawiera:
1 x EXPCPE205 - jednostka centralna PACSystems RSTi-EO; 0.5 MB RAM, 0.5 MB Flash, 1.2 GHZ Dual Core, 2x Eth, 1x RS232, 2 x USB 2.0
2 x EP-125F - 16 wejść dyskretnych 24VDC; logika dodatnia; diagnostyka
2 x EP-225F - 16 wyjść dyskretnych 24VDC; 0.5A; logika dodatnia
ME10MBL001 - Licencja PAC Machine Edition Lite Suite 10.1 z kontraktem Primary Support
SVL1024100 - Zasilacz obiektowy SolaHD SVL 24 VDC; 10A (240W); zasilanie 85-264VAC
Załóż konto i zaloguj się, aby otrzymać
indywidualny rabat na zakupy w sklepie
Markę ASTOR konsekwentnie budujemy od ponad 30 lat.
W oparciu o wspólne wartości i pasję, pomagamy naszym Klientom wygrywać na dynamicznie zmieniającym się, konkurencyjnym rynku.
Budujemy uczciwe, partnerskie relacje pomiędzy firmą a dostawcami i Klientami.
Według najnowszych raportów finansowych, przeprowadzonych przez Control Global (niezależna instytucja badawcza), marka Emerson, której jesteśmy oficjalnym dystrybutorem w Polsce, jest drugą największą marką automatyki na świecie pod względem obrotu oraz ilości dostarczanych urządzeń.
Świadczy to o tym, że coraz więcej firm na świecie decyduje się na rozwiązania Emerson z zakresu automatyki. Warto inwestować w sprawdzone produkty!

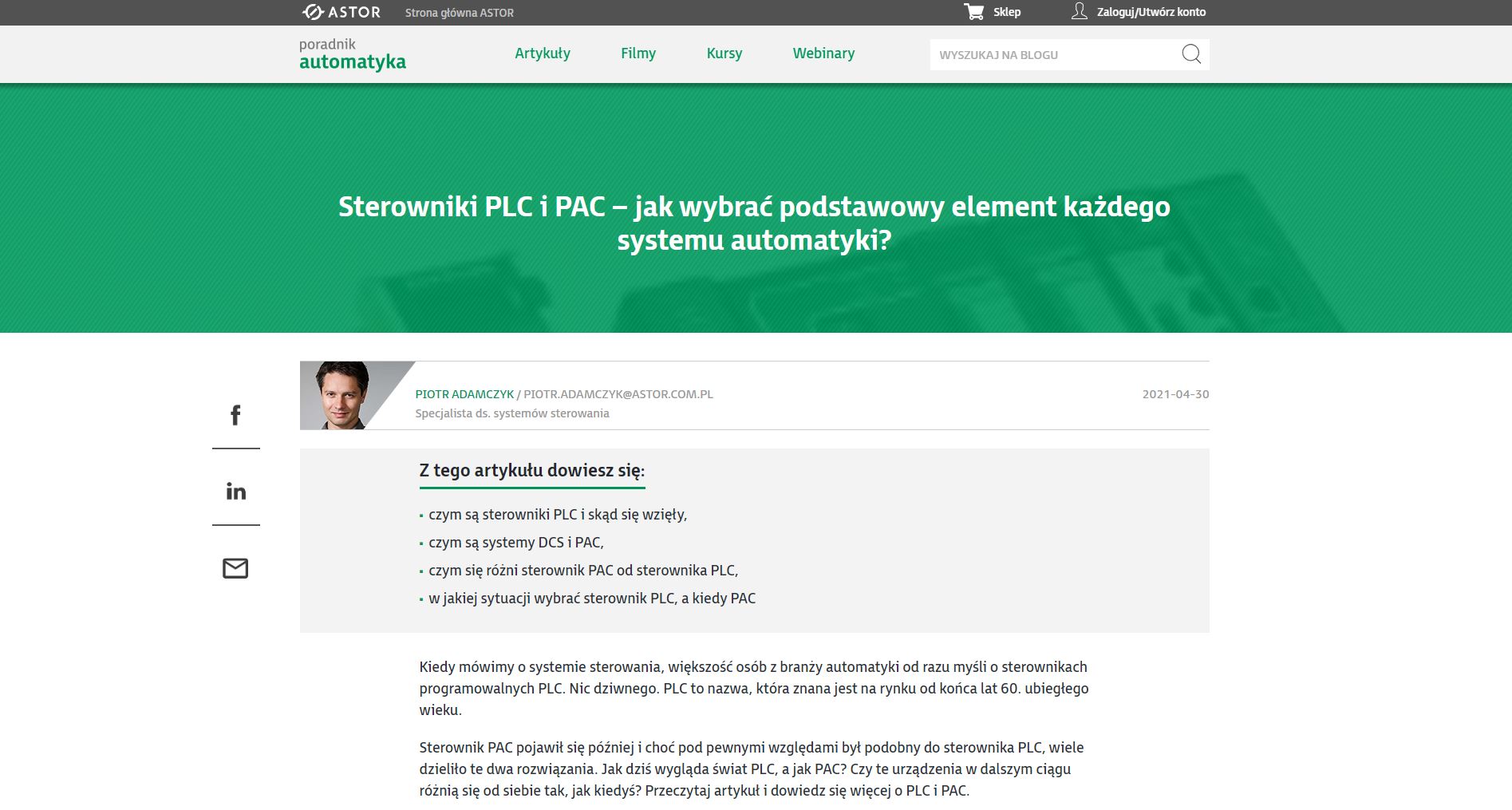

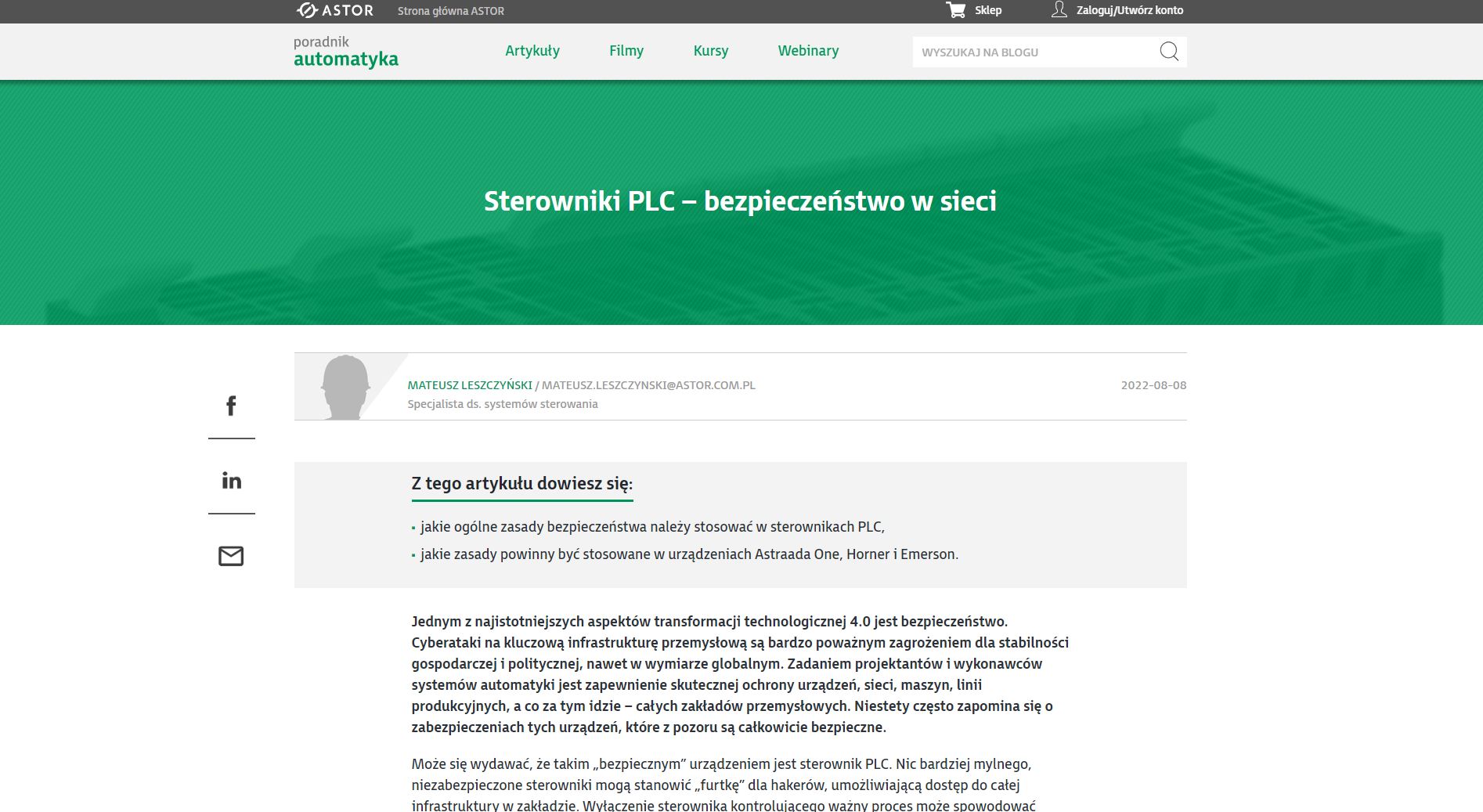

Wszystkie artykuły znajdziesz na Poradniku Automatyka.
