Zestaw startowy - PACSystems RSTi-EP CPE205 + 32DI + 32 DO + PAC Machine Edition 10 Lite + Zasilacz

icon-sku Kod produktu: EPXCPE205SET-PME-PR

Dostępny icon-available
Zaloguj się, i zobacz niższe ceny.
7 420,00 PLN 9 126,60 PLN
brutto, podatek VAT: 23%
Sterowniki PLC EMERSON kupiło już 3789 firm w Polsce.

Możesz zwrócić produkt do 14 dni.
Gwarancja 24 miesięcy



Opis produktu

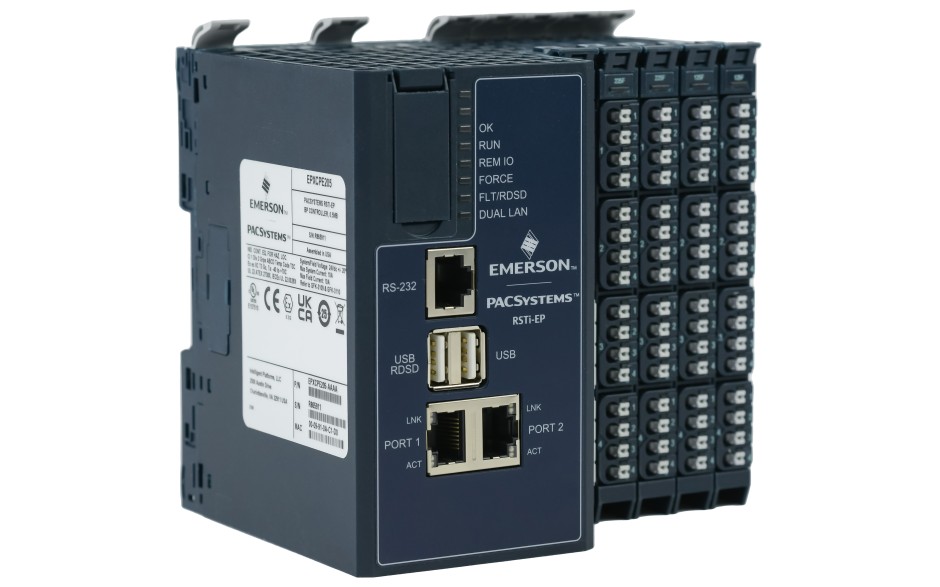

Jednostka centralna RSTi-EP EPXCPE205 to kontroler serii PACSystems przeznaczony do automatyzacji małych i średnich aplikacji przemysłowych. Modułowa konstrukcja urządzenia pozwala rozbudować go o 16 modułów rozszerzeń RSTi-EP IO, zapewniając dużą uniwersalność podczas doboru właściwej konfiguracji sygnałów wejść-wejść w systemie. Kontroler może zostać dodatkowo rozbudowany o obsługę 8 oddalonych układów Profinet IO Device które pozwalają zintegrować w systemie oddalone układy wejść-wyjść, sterowniki bezpieczeństwa PACSafe oraz inne urządzenia obiektowe jak falowniki. EPXCPE205 integruje w sobie moduł jednostki centralnej odpowiedzialny za przechowywanie konfiguracji oraz wykonywanie programu sterującego, moduł komunikacyjny odpowiedzialny za wymianę danych z innymi urządzeniami (Ethernet i RS232) i programowanie urządzenia oraz zasilacz systemowy 10A odpowiedzialny za zasilenie systemu oraz pętli pomiarowych. Kontroler EPXCPE205 wraz z modułami rozszerzeń montowany jest na szynie DIN.

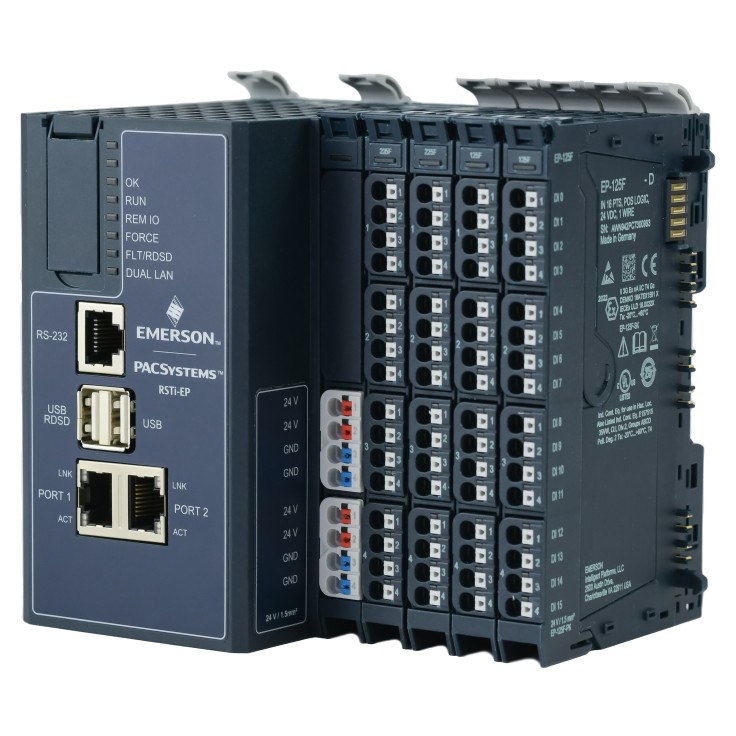

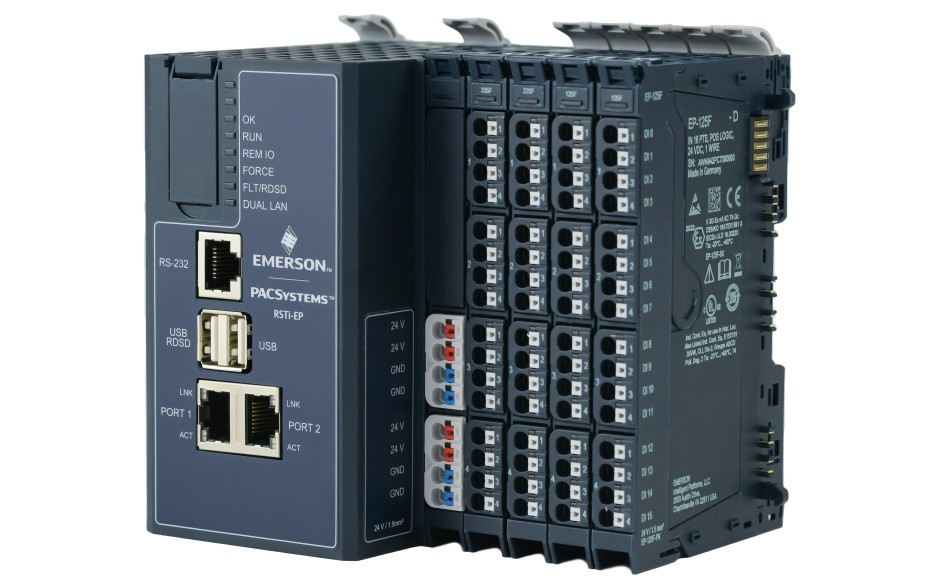

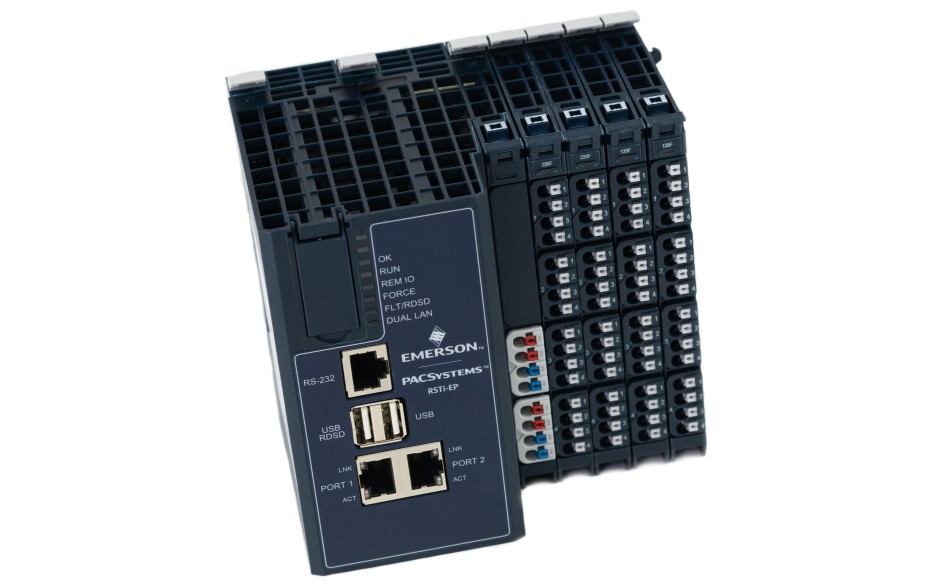

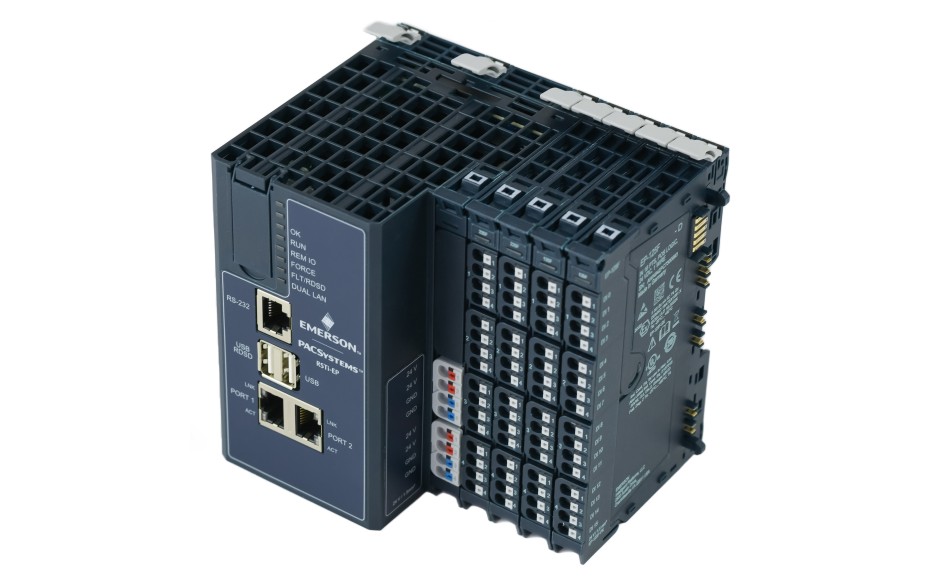

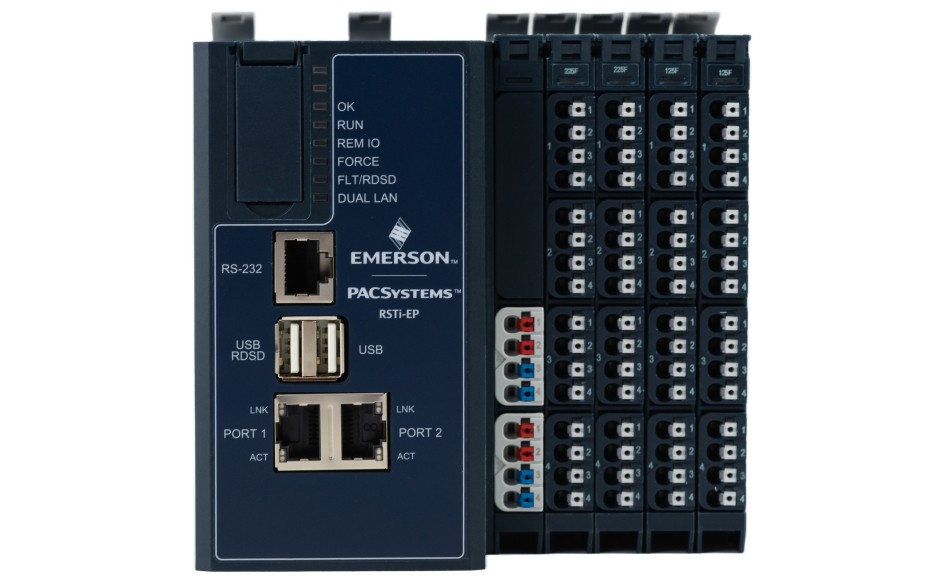

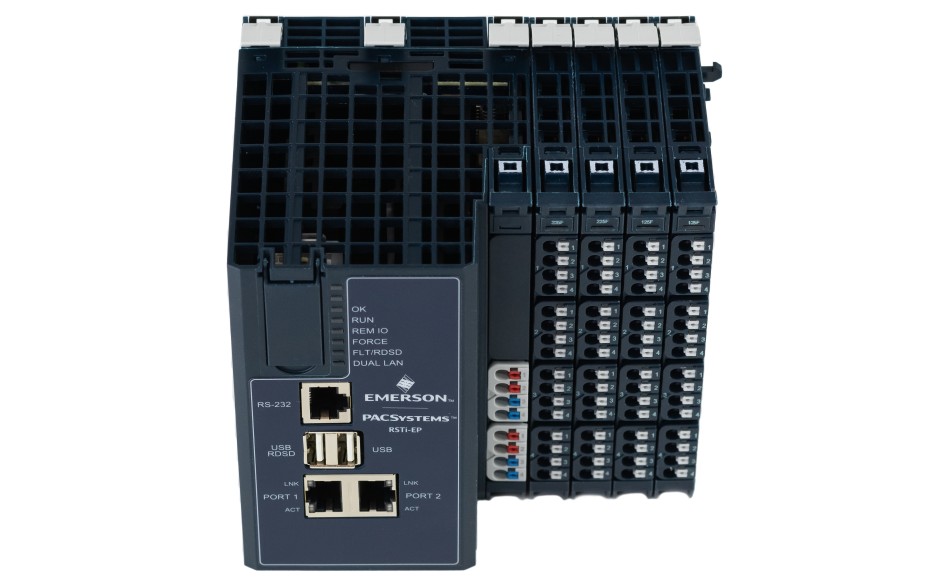

Zestaw zawiera:

  • 1x EPXCPE205 - PACSystems RSTi-EP CPE205; 0.5MB RAM i FLASH; 1.2 GHz Dual Core; 2x Eth; 1x RS232; 2x USB
  • 2x EP-125F - 16 wejść dyskretnych 24VDC; logika dodatnia; diagnostyka
  • 2x EP-225F - 16 wyjść dyskretnych 24VDC; 0.5A; logika dodatnia
  • ME10MBL001-AP - Licencja Machine Edition Lite Suite wer. 10
  • SVL1024100 - Zasilacz obiektowy SolaHD SVL 24 VDC; 10A (240W); zasilanie 85-264VAC
  • Jednostka centralna z wbudowanym modułem komunikacyjnym i zasilaczem systemowym
  • Pamięć użytkownika: 0.5 MB podtrzymywanej pamięci RAM
  • Obsługa do 512 sygnałów dyskretnych wejściowych i wyjściowych
  • Obsługa do 128 sygnałów analogowych wejściowych i wyjściowych
  • Obsługa do 16 modułów rozszerzeń RSTi-EP IO
  • Obsługa do 8 oddalonych układów IO Profinet Device
  • Programowanie w LD, ST, FBD, C
  • Obsługa zmiennych symbolicznych
  • Programowanie na ruchu z funkcją Test Mode
  • Obsługa 512 bloków programowych (max rozmiar bloku 128KB)
  • Port RS232 (obsługiwane protokoły: ASCII Serial, Modbus RTU Slave)
  • 2 niezależne sieci Gigabit Ethernet (protokół SRTP Client/Server Modbus TCP Client/Server, OPC-UA Server, EGD, Profinet MRP)
  • Wbudowany 2 portowy switch z obsługą Profinet MRP
  • 2 porty USB 3.0 (do przesyłania programu i konfiguracji z pamięci USB)
  • Port MicroSD
  • Temperatura pracy -40oC do +70oC

Jednostka centralna może być programowana przy użyciu oprogramowania PAC Machine Edition Logic Developer w wersji Lite oraz Professional (wersja PME 10.0, lub wyższej).

*Oferta umożliwia każdemu Klientowi zakup jednego zestawu w promocyjnej cenie.

Parametry

EPXCPE205
Parametry
Podtrzymanie pamięci Program, konfiguracja oraz dane mogą być przechowywane w pamięci Flash. Będą wtedy ładowane do pamięci RAM, po załączeniu zasilania jednostki centralnej, jako domyślne dane, program i konfiguracja. Urządzenie wykorzystuje pamięć NVRAM dzięki czemu nie ma konieczności stosowania modułu Energy Pack do podtrzymania pamięci RAM w chwili utraty napięcia zasilania
Pamięć użytkownika 0.5 MB pamięci NVRAM, 0.5 MB Flash
Procesor Dual Core 1.2 GHz
Zasilacz systemowy Wbudowany w jeddnostkę centralną 10 A
Pobór prądu z wewnętrznej magistrali 3.3 V: 1.0 A
z wewnętrznej magistrali 5 V: 1.0 A (maksymalnie 1,5 A, w przypadku gdy port USB będzie obciążony maksymalnie, tzn. prądem 0,5 A)
z wewnętrznej magistrali 24 V: 0,5 A na starcie (dotyczy jedynie przypadku, gdy do jednostki centralnej został dołączony moduł Energy Pack)
Zmienny przecinek TAK
Szybkość wykonywania programu sterującego 127 ns na 1000 styków/cewek
Wbudowane porty komunikacyjne 1 x RS232, wyprowadzany na złączy RJ45
2 x Ethernet 10/100/1000 Mbps,
  • LAN1 z jednym portem RJ45 opisanym jako PORT3
  • LAN2 z dwoma portami RJ45 opisanymi jako
    PORT1 i PORT2
2 x USB 3.0
Obsługiwane protokoły komunikacyjne (szeregowe) ASCII Serial, Modbus RTU Slave
Obsługiwane protokoły komunikacyjne (Ethernet) SRTP Client Server, Modbus TCP Client/Server, OPC-UA Server, EGD, PROFINET MRP
Magistrala Jednostka centralna obsługuje moduły wejść/wyjść PACSystems RSTi-EP IO w oparciu o wewnętrzną magistralą komunikacyjną 48Mbit
Bloki podprogramów maksymalnie do 512 bloków
maksymalny rozmiar pojedynczego bloku 128 kB
Max ilość wejść dyskretnych (%I) 512
Max ilość wyjść dyskretnych (%Q) 512
Max ilość wejść analogowych (%AI) 128
Max ilość wyjść analogowych (%AQ) 128
Ilość obsługiwanych modułów rozszerzeń RSTi-EP IO 16
Ilość obsługiwanych oddalonych węzłów
IO Profinet Devices
8
Pamięć rejestrowa (%R) 32 640
Pamięć typu Bulk (%W) Do maksymalnej pojemności dostępniej pamięci
Dokładność zegara czasu rzeczywistego ±3 sekund/dzień
Temperatura pracy -40…70°C
