Zestaw szkoleniowy Astraada HMI - dotykowy panel 7", zasilacz, szkolenie online, oprogramowanie i podręczniki

icon-sku Kod produktu: AS45TFT0703-SZK

Dostępny icon-available
Dodaj do porównania
990,00 PLN 1 217,70 PLN

1,600.00 PLN Oszczędzasz: 610 PLN

brutto, podatek VAT: 23%
 Panele Astraada kupiło już ponad 1309 firm w Polsce.
Przesyłka kurierska - 25 PLN netto   Od 5000 PLN lub odbiór osobisty - bezpłatnie   Warunki dostawy »
Produkt objęty jest pomocą techniczną ASTOR  Szczegóły wsparcia »
Zapłać do 12:00 i prześlij potwierdzenie wpłaty, a produkt będzie u Ciebie następnego dnia.
Możesz zwrócić produkt do 14 dni.


Opis produktu

Zapraszamy do skorzystania z wyjątkowo atrakcyjnej promocji pozwalającej na zakup zestawu startowego Astraada HMI Panel.

Co wchodzi w skład zestawu:

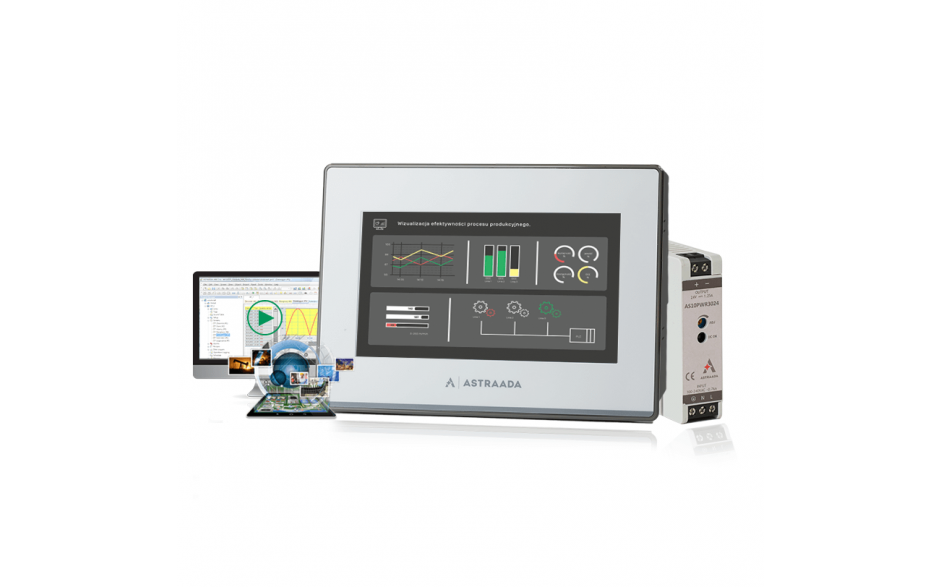

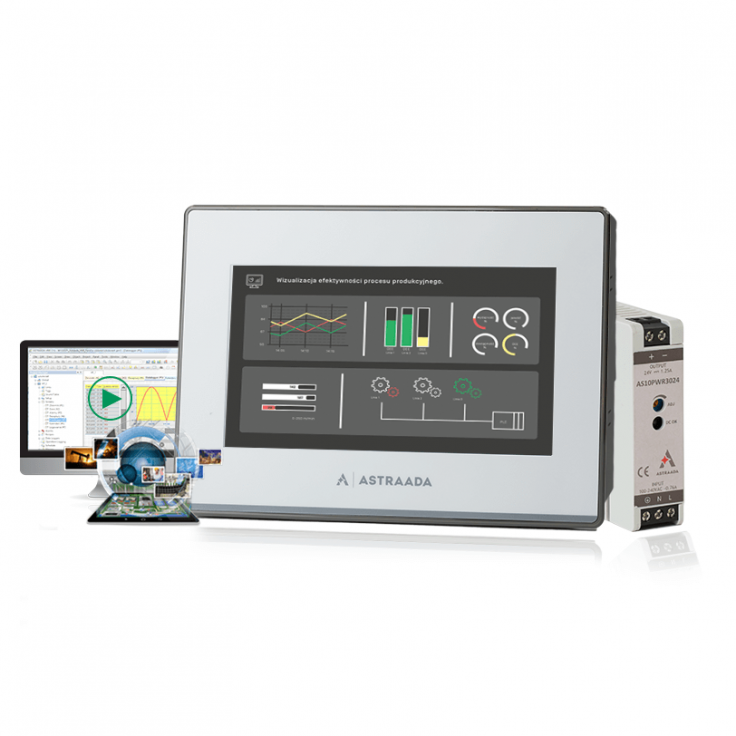

  • AS45TFT0703: dotykowy panel operatorski o przekątnej 7", matryca TFT o rozdzielczości 800 x 480, 65535 kolorów, podświetlenie LED, COM1 - RS232, COM2 - RS422/485, COM3 - RS485, 2x USB (Client, Host), Ethernet, 64 MB RAM, 64 MB ROM, 128KB pamięci podtrzymywanej bateryjnie,
  • AS10PWR3024: przemysłowy zasilacz impulsowy 30W (24V/1.25A DC),
  • SZKOLENIE ONLINE w postaci filmów instruktażowych przedstawiających proces tworzenia nowego projektu, po bardziej zaawansowane funkcje np. tworzenie własnych makr, alarmów, receptur, rejestracja operacji oraz dobre praktyki dla programistów. Szkolenie dostępne jest on-line po założeniu konta w naszym serwisie,
  • ASTRAADA HMI CFG (do pobrania): oprogramowanie konfiguracyjne dla paneli Astraada HMI z bezpłatnymi aktualizacjami,
  • ZESTAW DOKUMENTACJI (do pobrania): podręcznik użytkownika, instrukcje konfiguracji z popularnymi sterownikami PLC, np. GE (SRTP, MODBUS RTU), Siemens (Profinet),
  • BAZA SYMBOLI GRAFICZNYCH (do pobrania): setki gotowych grafik przyśpieszających proces tworzenia aplikacji.

*Każdy Klient może zakupić maksymalnie jeden zestaw!


Dlaczego panele Astraada HMI?

Astraada HMI Panel to seria ekonomicznych, dotykowych paneli operatorskich. Szeroka gama dostępnych modeli w połączeniu z rozbudowaną funkcjonalnością i wysoką niezawodnością sprawiają, że panele te są szeroko stosowane do obsługi maszyn oraz w małych i średnich systemach sterowania. Wszystkie panele cechują się najwyższą jakością i odpornością na zakłócenia, które występują w środowisku przemysłowym. Oprogramowanie konfiguracyjne dostępne jest w polskiej i angielskiej wersji językowej. Oferuje zaawansowane funkcje wizualizacyjne znane z systemów SCADA, np.: alarmy, logowanie i wizualizacja zmiennych historycznych, receptury czy archiwizacja nastaw wprowadzonych przez operatorów. Oferowany w promocji panel idealnie nadaje się do nauki programowania i obsługi dotykowych interfejsów operatorskich oraz do wykorzystanie go na fizycznym obiekcie.


Opis panelu z zestawu:

Panel operatorski AS45TFT0703 wyposażony jest w  graficzny ekran operatorski o rozdzielczości 800 x 480 pikseli, posiada aktywną matrycę dotykową o przekątnej 7” oraz obsługuje 65535 kolorów. Panoramiczny ekran operatorski oraz duża rozdzielczość sprawiają, że na ekranie panelu można bardzo dokładnie odwzorować sterowany proces, co ma znaczący wpływ na przyspieszenie obsługi.

Panel wyposażony jest w trzy lub pięć niezależnych interfejsów komunikacyjnych wyprowadzonych fizycznie na dwóch portach, pracujących w następujących standardach:

  • port DB9: COM1 - RS232, COM2 – RS422/485 oraz COM3 – RS485,
  • (opcjonalnie) złącze krawędziowe 5-pinowe: COM4 – RS485 oraz COM5 – RS485.

Standardowo panel wyposażony jest ponadto w port Ethernet, port USB Host i Client. Wbudowane 64 MB pamięci RAM oraz 64 MB pamięci Flash pozwala na budowanie złożonych aplikacji wizualizacyjnych, które obsługują na ekranie animowane obiekty graficzne oraz bitmapy i animacje. Panel posiada dodatkowo 64 MB pamięci przeznaczonej na program i składowanie danych historycznych oraz 128 kB pamięci podtrzymywanej bateryjnie, w której można przechowywać dane procesowe.

Panel operatorski programowany jest za pomocą oprogramowania Astraada HMI CFG, które pozwala na konfigurację alarmów, trendów, receptur, logowania danych historycznych oraz zdarzeń. Funkcjonalność i możliwości panelu podnosi obsługa makr programowych oraz aplikacji wielojęzykowych. Panele programowane w środowisku Astraada HMI CFG od wersji 2.0.0 dają nową funkcjonalność zdalnego dostępu za pomocą protokołu VNC.

Cechy charakterystyczne panelu:

  • Dotykowy, kolorowy ekran operatorski o przekątnej 7”
  • Obsługa 65535 kolorów
  • Rozdzielczość 800 x 480 pikseli
  • Panoramiczny wyświetlacz
  • Wbudowanych 5 szeregowych portów komunikacyjnych
  • Wbudowany port Ethernet z obsługą FTP Server oraz VNC Server
  • Wbudowany port USB Client i Host
  • Obsługa ponad 280 protokołów komunikacyjnych
  • Dostępne funkcje zabezpieczeń, zbierania danych, alarmów, receptur i trendów.
  • Mały pobór prądu
  • Małe wymiary

Panel operatorski AS45TFT0703 wyposażony jest w diodę LED umieszczoną na froncie, która pokazuje status zasilania panelu. Front panelu posiada zabezpieczenie IP66, dzięki czemu jest oporny na wodę. Dodatkowo powleczony jest folią ochronną odporną na zadrapania.


Dlaczego u nas?

  • Zamawiasz, opłacasz do 12 i wysyłasz na drz@astor.com.pl potwierdzenie przelewu - sprzęt następnego dnia jest u Ciebie!
  • Każde urządzenie możesz wypożyczyć i przetestować przed zakupem
  • Program Zyskujesz z ASTOR - kupując sprzęt otrzymujesz Wsparcie Techniczne lub dodatkowe rabaty w sklepie internetowym


Parametry

Model AS45TFT0703
CPU i pamięć
CPU RISC ARM9 32Bit
Pamięć podtrzymywana bateryjnie 128 kB
Pamięć operacyjna 64 MB
Pamięć aplikacji 64 MB
Pamięć składowania danych 64 MB
Wyświetlacz
Typ ekranu TFT
Rozmiar 7"
Rozdzielczość 800 x 480
Ilość obsługiwanych kolorów 65,535 kolorów
Jasność (cd/m2) 350
Podświetlenie (godzin) LED, 20 000 godzin
Interfejsy komunikacyjne
COM1 RS232
COM2 RS422/485
COM3 RS485
Ethernet (RJ45) 1 x 10/100 Mbps
USB Client tak, Client x 1
USB Host tak, Host x1
Micro-SD Slot nie
Pozostałe parametry
Napięcie zasilania 24VDC ±10%
Pobór mocy 20W
Wymiary W x H x D [mm] 203.5 x 148.5 x 36
Wymiary otworu montażowego W x H [mm] 191.5 x 138
Waga 0,55 kg
Temperatura pracy -10 do 60°C
Stopień ochrony IP66
Certyfikaty CE/FCC
Zobacz pełną dokumentację

Wybrane pliki techniczne

Aktualizacje oprogramowania

Artykuły i informatory

Certyfikaty

Karty katalogowe

Podręczniki

Przykładowe aplikacje i demo

Schematy


Wybrane artykuły bazy wiedzy

Baza wiedzy

Poradniki

Potrzebujesz pomocy? Skontaktuj się z nami. Z przyjemnością odpowiemy na wszystkie Twoje pytania.

Masz pytania?

Obsługa sklepu
Jesteśmy dostępni w dni robocze 8:00-16:00.
12 424 00 80
sklep@astor.com.pl

Wyślij zapytanie ofertowe

Skontaktujemy się z Tobą w ciągu 24 godzin.

*wymagane

Imię i nazwisko:*

Adres e-mail:*

Numer telefonu:*

Wiadomość:*


Zobacz pełny opis serii

Pełny opis produktu oraz dokumentacja techniczna dostępne są w katalogu ASTOR.

  Przeczytaj pełny opis dot. funkcjonalności, komunikacji, rozbudowy

  Zobacz referencje i proponowane szkolenia

Zobacz pełny opis serii

Pomyśl też o...

Opinie o produkcie

Dziękujemy za dodanie recencji. Wkrótce pojawi się ona na stronie produktu.
Ogólna Średnia Ocena:
5/5
4 opinie
5
4
4
0
3
0
2
0
1
0

4 Produkt(y)

Andrzej M
  • Energy specialist
  • more than 9 miesiąc(e)
299/10/2021 27/10/202108:21
  • Ocena:
  • Łatwość użycia:
  • Możliwości:
  • Cena/jakość:
Polecasz ten produkt?
Zdecydowanie tak
HMI - Wizualizacja i logiki

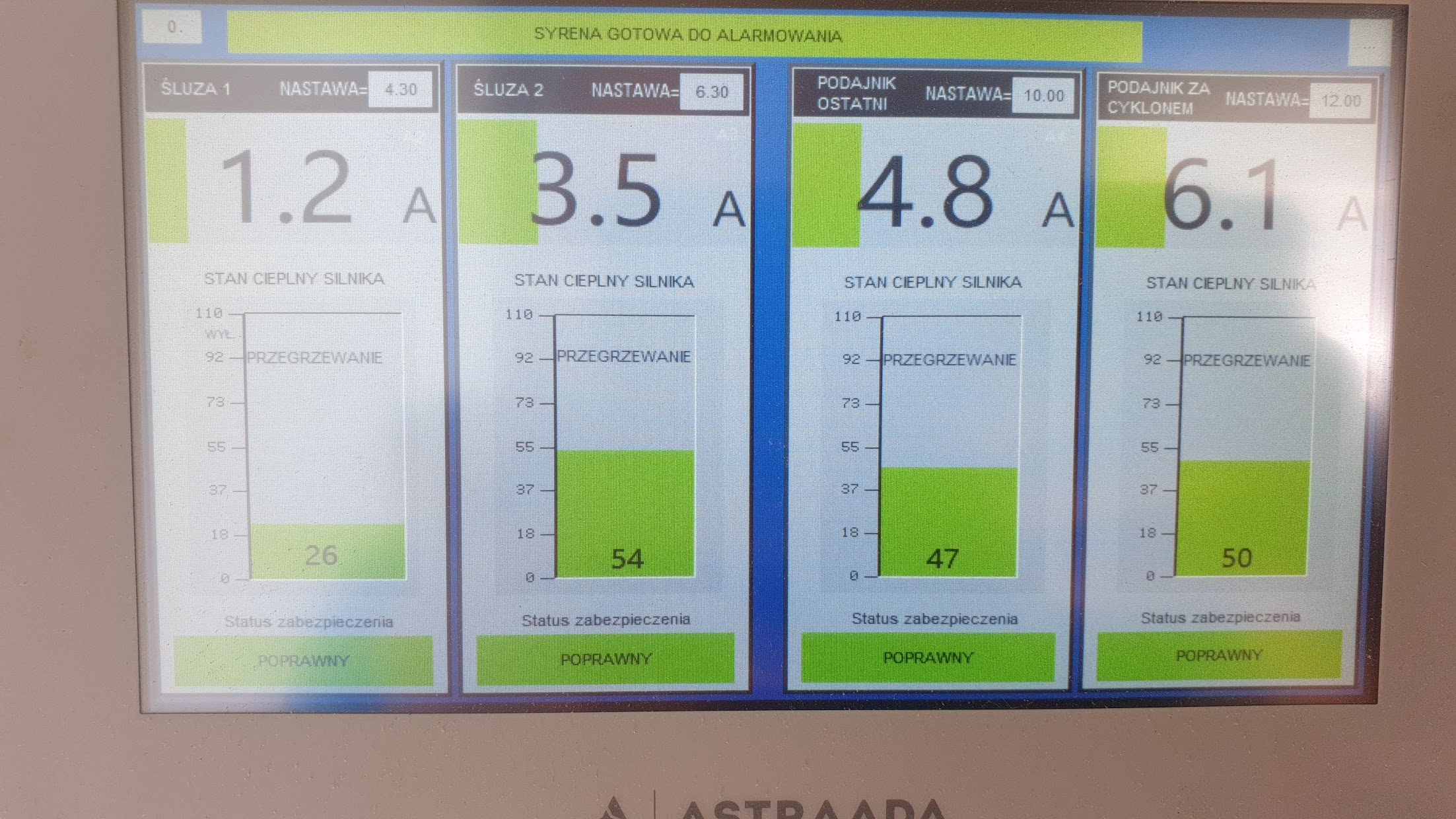

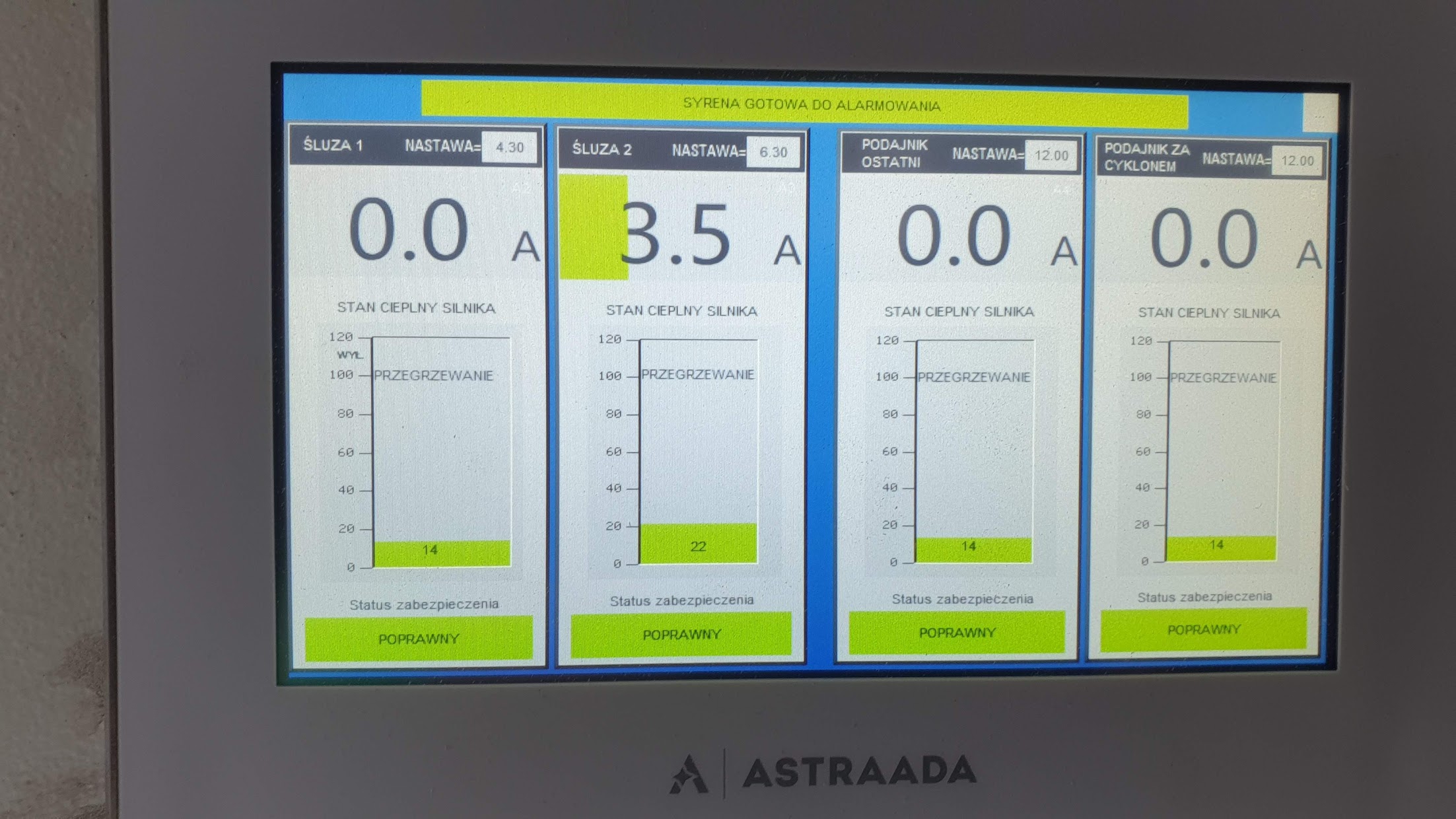

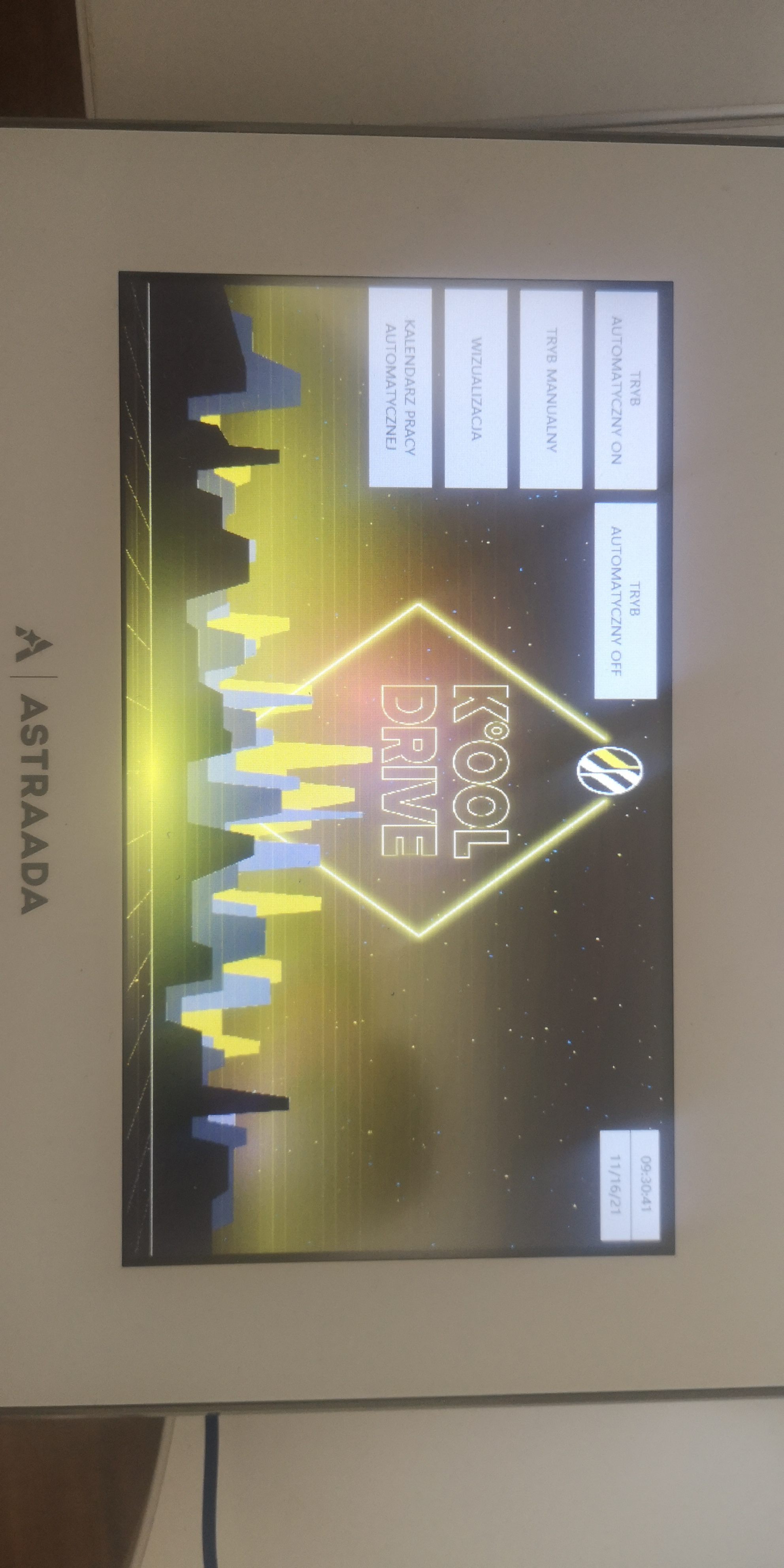

Panel Astrada HMI zastosowaliśmy u klienta na newralgicznych napędach silnikowych dając mu wizualizację oraz kontrolę obciążenia cieplnego silnika. Panel działa wykorzystując dwa kanały Modbus RS485. Pierwszą drogą komunikuje się z zabezpieczeniami silnikowymi EATON – odczytując ich model termiczny. Drugą drogą sygnalizuje alarm załączając syreny. Logika napisana za pomocą skryptów zastępuje proste działania PLC.
