Dotykowy panel operatorski Astraada HMI, matryca TFT 7” (800x480, 65k), RS232, RS422/485, 3x RS485, USB Client/Host, Ethernet, 30m gwarancji

icon-sku Kod produktu: AS46TFT0707

Dostępny icon-available
Zaloguj się, i zobacz niższe ceny.
1 990,00 PLN 2 447,70 PLN
brutto, podatek VAT: 23%
 Panele Astraada kupiło już 1309 firm w Polsce.

Możesz zwrócić produkt do 14 dni.
Gwarancja 30 miesięcy



Opis produktu

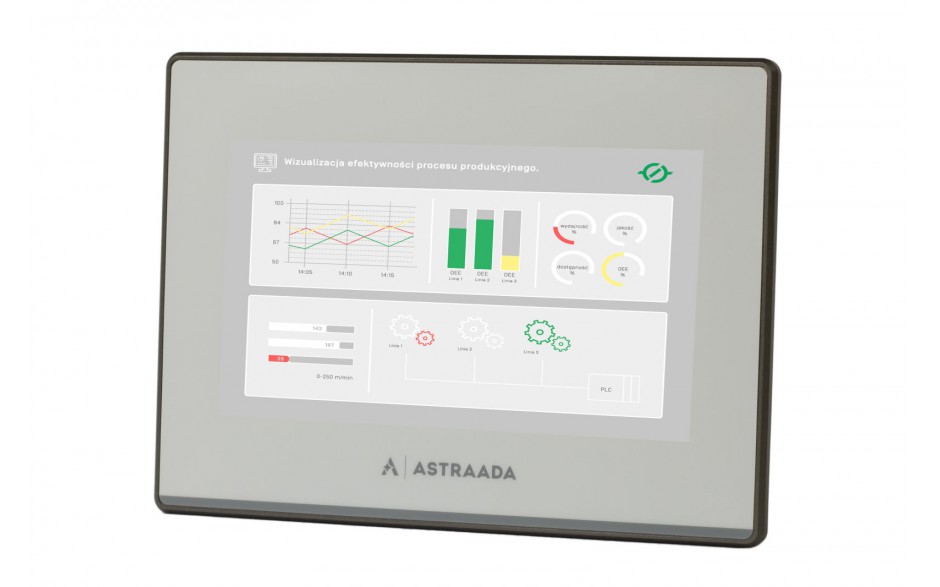

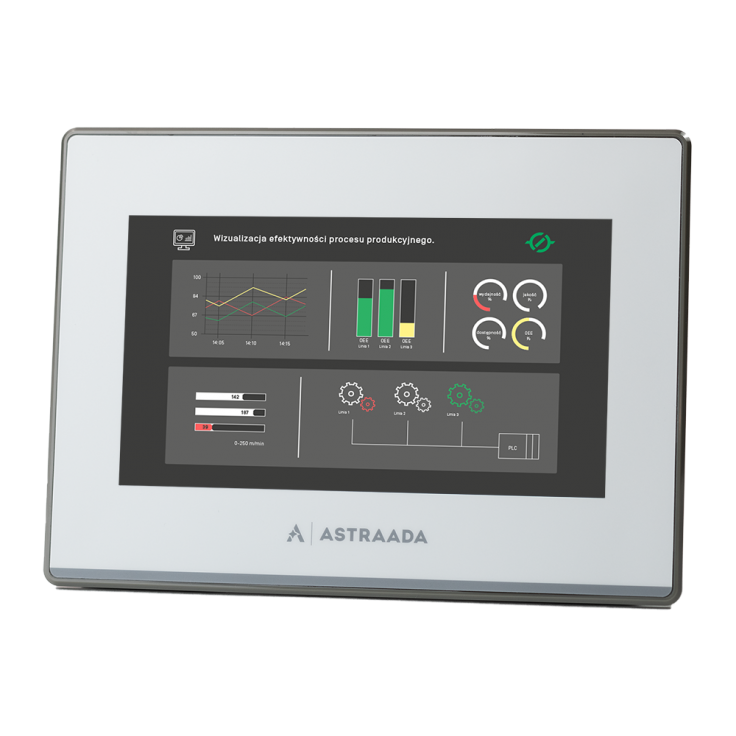

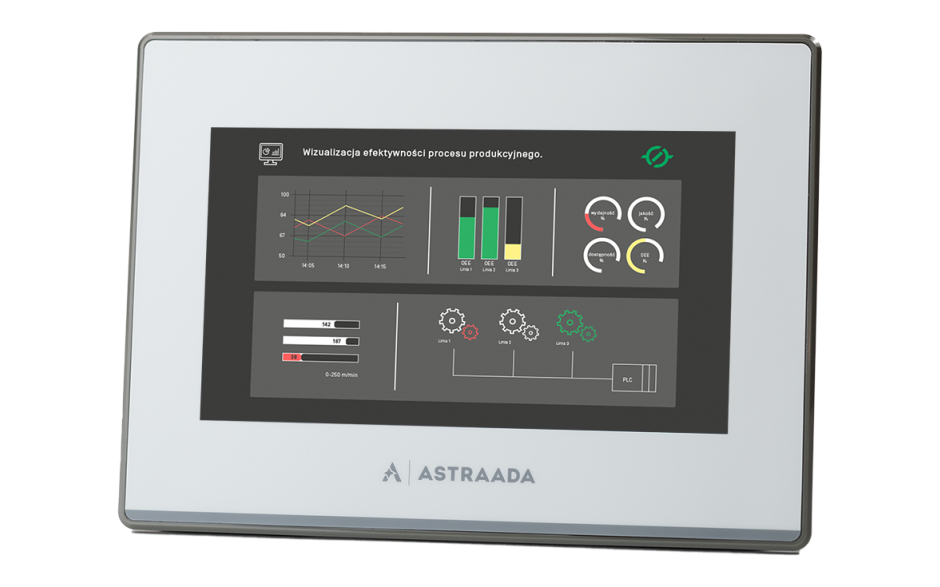

Panel operatorski AS46TFT0707 wyposażony jest w  graficzny ekran operatorski o rozdzielczości 800 x 480 pikseli, posiada aktywną matrycę dotykową o przekątnej 7” oraz obsługuje 65535 kolorów. Panoramiczny ekran operatorski oraz duża rozdzielczość sprawiają, że na ekranie panelu można bardzo dokładnie odwzorować sterowany proces, co ma znaczący wpływ na przyspieszenie obsługi.

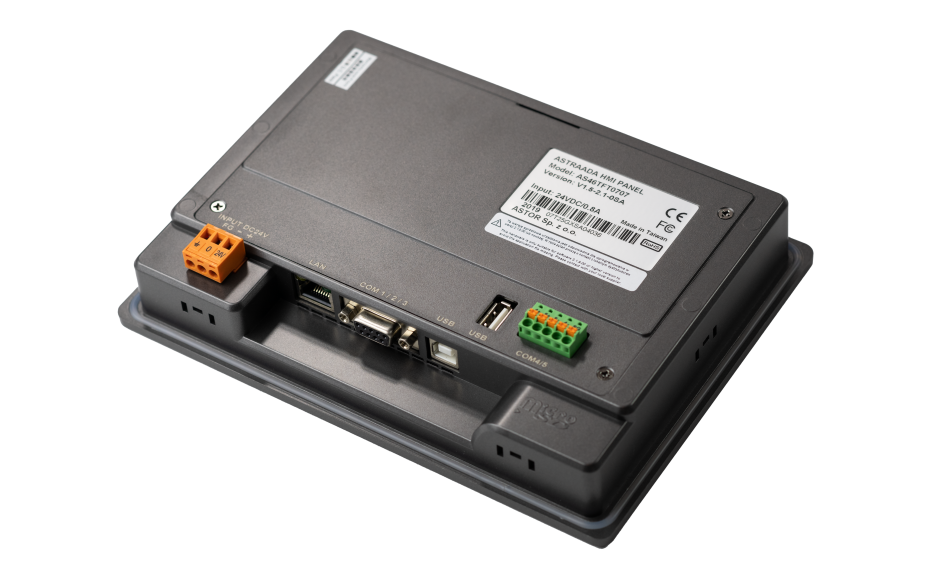

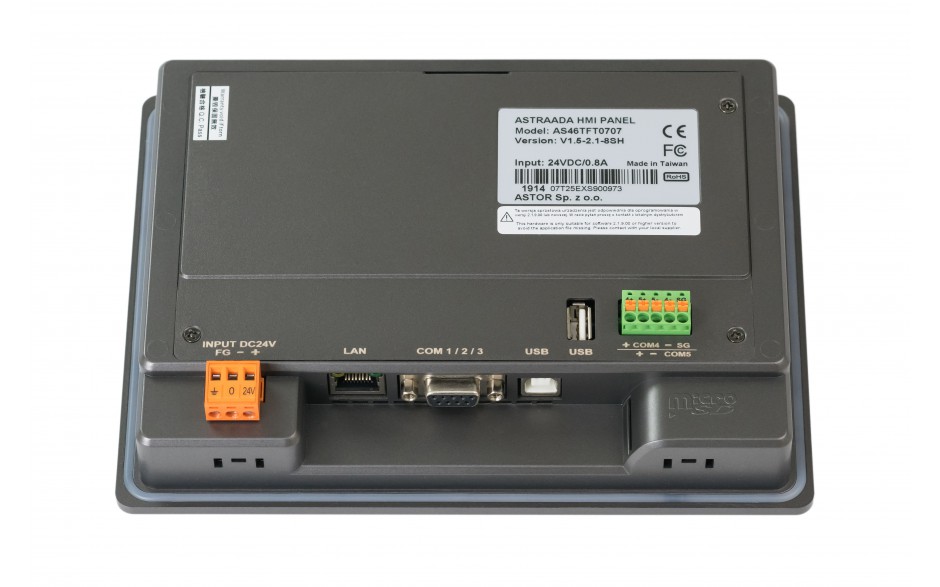

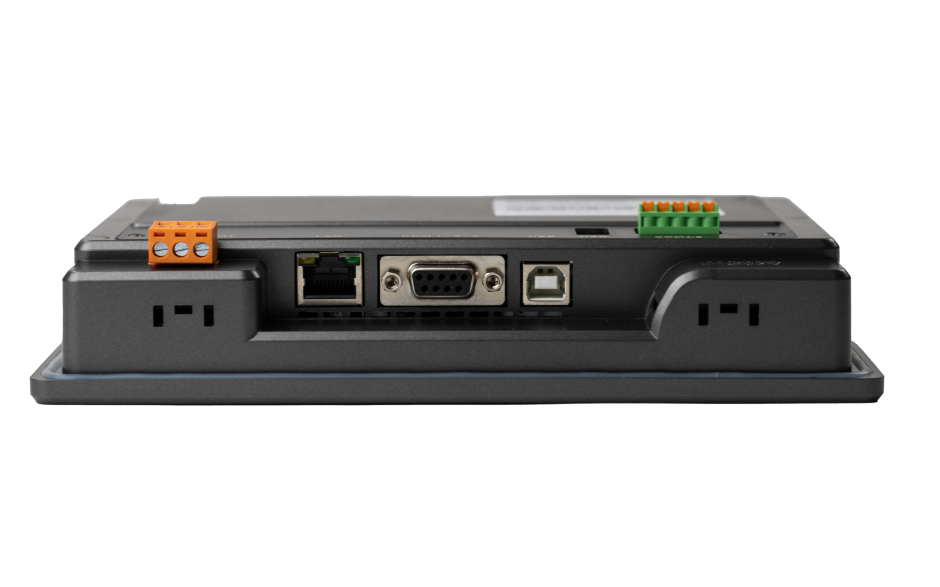

Panel wyposażony jest w pięć niezależnych interfejsów komunikacyjnych wyprowadzonych fizycznie na dwóch portach, pracujących w następujących standardach:

  • port DB9: COM1 - RS232, COM2 – RS422/485 oraz COM3 – RS485,
  • złącze krawędziowe 5-pinowe: COM4 – RS485 oraz COM5 – RS485.

Standardowo panel wyposażony jest ponadto w port Ethernet, port USB Host i Client. Wbudowane 64 MB pamięci RAM oraz 64 MB pamięci Flash pozwala na budowanie złożonych aplikacji wizualizacyjnych, które obsługują na ekranie animowane obiekty graficzne oraz bitmapy i animacje. Panel posiada dodatkowo 64 MB pamięci przeznaczonej na program i składowanie danych historycznych oraz 128 kB pamięci podtrzymywanej bateryjnie, w której można przechowywać dane procesowe.

Panel operatorski programowany jest za pomocą oprogramowania Astraada HMI CFG, które pozwala na konfigurację alarmów, trendów, receptur, logowania danych historycznych oraz zdarzeń. Funkcjonalność i możliwości panelu podnosi obsługa makr programowych oraz aplikacji wielojęzykowych. Panele programowane w środowisku Astraada HMI CFG od wersji 2.0.0 dają nową funkcjonalność zdalnego dostępu za pomocą protokołu VNC.



Cechy charakterystyczne panelu:

  • Dotykowy, kolorowy ekran operatorski o przekątnej 7”
  • Obsługa 65535 kolorów
  • Rozdzielczość 800 x 480 pikseli
  • Panoramiczny wyświetlacz
  • Wbudowane 5 szeregowych portów komunikacyjnych
  • Wbudowany port Ethernet z obsługą FTP Server oraz VNC Server
  • Wbudowany port USB Client i Host
  • Obsługa ponad 280 protokołów komunikacyjnych
  • Dostępne funkcje zabezpieczeń, zbierania danych, alarmów, receptur i trendów.
  • Mały pobór prądu
  • Małe wymiary

Panel operatorski AS46TFT0707 wyposażony jest w diodę LED umieszczoną na froncie, która pokazuje status zasilania panelu. Front panelu posiada zabezpieczenie IP66, dzięki czemu jest oporny na wodę. Dodatkowo powleczony jest folią ochronną odporną na zadrapania.

Ten panel zastąpił starszy model AS43TFT0725.

Parametry

Model AS46TFT0707
CPU i pamięć
CPU RISC ARM9 32Bit
Pamięć podtrzymywana bateryjnie 128 KB
Pamięć operacyjna 64 MB
Pamięc aplikacji 64 MB
Pamięć składowania danych 64 MB
Wyświetlacz
Typ ekranu TFT
Rozmiar 7"
Rozdzielczość 800 x 480
Ilość obsługiwanych kolorów 65,535 kolorów
Ilość ekranów 7999
Klawiatura Wirtualna
Jasność (cd/m2) 350
Podświetlenie (godzin) LED, 20 000 godzin
Interfejsy komunikacyjne
COM1 RS232
COM2 RS422/485
COM3 RS485
COM4 RS485
COM5 RS485
Ethernet (RJ45) 1 x 10/100 Mbps
USB Client tak
USB Host tak
Micro-SD Slot nie
VNC server tak
RTC tak (5 lat)
Pozostałe parametry
Napięcie zasilania 24VDC ±10%
Pobór mocy 20 W
Wymiary W x H x D [mm] 203.5 x 148.5 x 35
Wymiary otworu montażowego W x H [mm] 191.5 x 138
Waga 0.55 kg
Temperatura pracy -10 ~ 60 °C
Wilgotność 10 ~ 90% RH @ 50° C, bez kondensacji
Odporność na wibracje 10 - 55 Hz przez 30 min
Stopień ochrony (front) IP66
Certyfikaty CE / FCC
Zobacz pełną dokumentację

Wybrane pliki techniczne

Artykuły i informatory

Certyfikaty

Karty katalogowe

Pliki pozostałe

Podręczniki

Przykładowe aplikacje i demo

Schematy


Wybrane artykuły bazy wiedzy

Baza wiedzy

Poradniki

Potrzebujesz pomocy? Skontaktuj się z nami. Z przyjemnością odpowiemy na wszystkie Twoje pytania.

Masz pytania?

Obsługa sklepu
Jesteśmy dostępni w dni robocze 8:00-16:00.
12 424 00 80
sklep@astor.com.pl

Wyślij zapytanie ofertowe

Skontaktujemy się z Tobą w ciągu 24 godzin.

*wymagane

Imię i nazwisko:*

Adres e-mail:*

Numer telefonu:*

Wiadomość:*



Pełny opis produktu oraz dokumentacja techniczna dostępne są w katalogu ASTOR.

  Przeczytaj pełny opis dot. funkcjonalności, komunikacji, rozbudowy

  Zobacz referencje i proponowane szkolenia

Zobacz pełny opis serii

Opinie o produkcie

Dziękujemy za dodanie recencji. Wkrótce pojawi się ona na stronie produktu.
Ogólna Średnia Ocena:
5/5
4 opinie
5
4
4
0
3
0
2
0
1
0

Opinie użytkowników

4 Produkt(y)

Piotr
  • Sieć Badawcza Łukasiewicz - INS
149/05/2024 29/05/202409:22
  • Ocena:
  • Łatwość użycia:
  • Możliwości:
  • Cena/jakość:
Polecasz ten produkt?
Zdecydowanie tak
POZYTYWNA
POLECAM!
Zaloguj się, aby polubić komentarz.
Odpowiedz
Pokaż więcej komentarzy (-2) Ukryj komentarze
Piotr
  • Sieć Badawcza Łukasiewicz - INS
149/05/2024 29/05/202409:20
  • Ocena:
  • Łatwość użycia:
  • Możliwości:
  • Cena/jakość:
Polecasz ten produkt?
Tak
Pozytywna
POLECAM!
Zaloguj się, aby polubić komentarz.
Odpowiedz
Pokaż więcej komentarzy (-2) Ukryj komentarze
Piotr
  • Sieć Badawcza Łukasiewicz - INS
247/09/2024 04/09/202411:12
  • Ocena:
  • Łatwość użycia:
  • Możliwości:
  • Cena/jakość:
POLECAM! Produkt wart swojej ceny!
Zaloguj się, aby polubić komentarz.
Odpowiedz
Pokaż więcej komentarzy (-2) Ukryj komentarze
Paweł
  • GEO-EKO
  • Automatyk
39/02/2022 09/02/202207:41
  • Potwierdzony zakup
    • Ocena:
    • Łatwość użycia:
    • Możliwości:
    • Cena/jakość:
    Polecasz ten produkt?
    Zdecydowanie tak
    Idealny panel operatorski

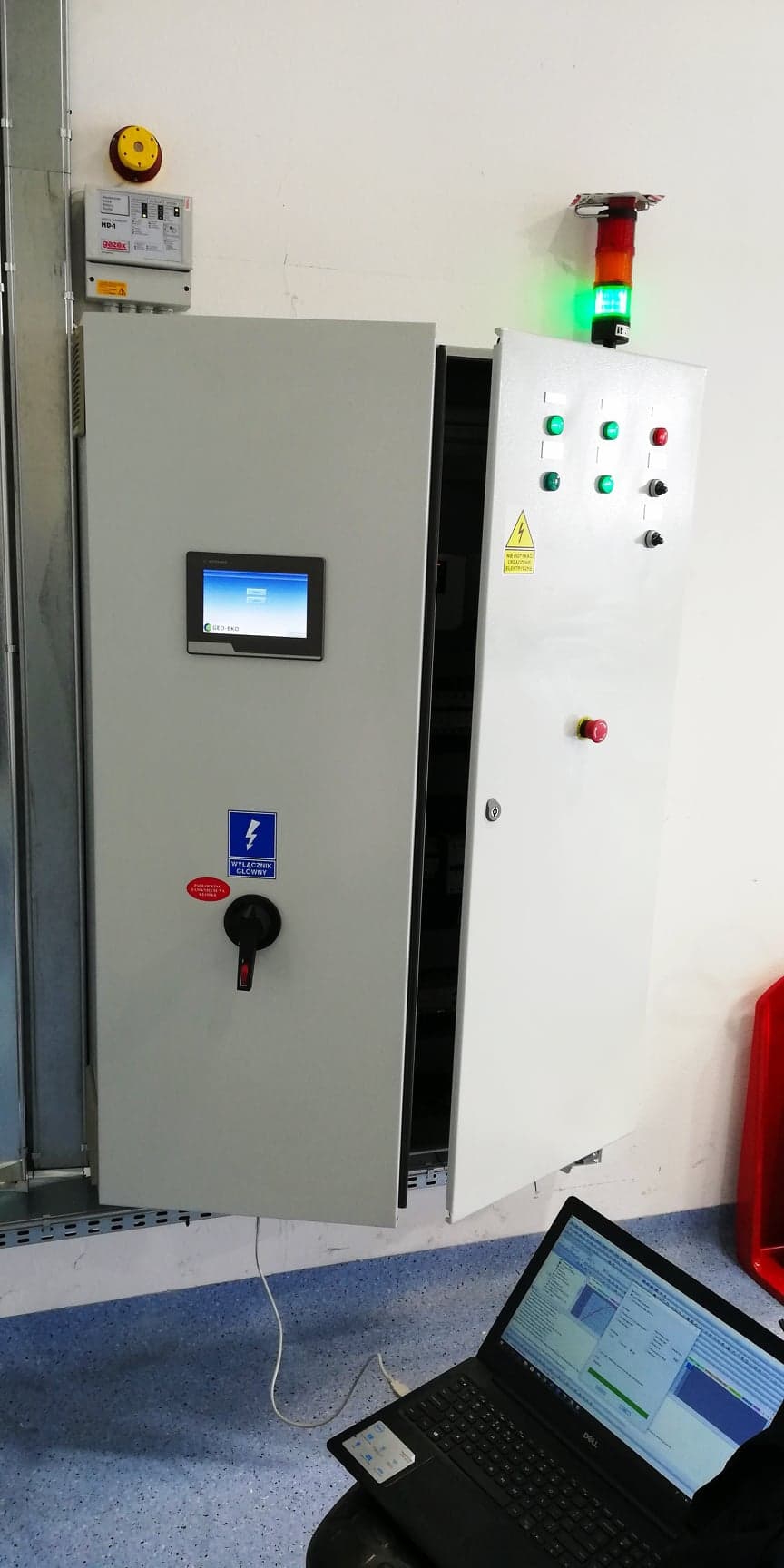

    Panele marki Astaada wykorzystujemy w wielu naszych projektach. Jednym z nich była kabina lakiernicza wraz z suszarnią, a panel Astraada HMI wykorzystaliśmy jako panel obsługowy kabiny pozwalający na pełną obsługę kabiny i rejestrację parametrów z wykorzystaniem portów RS485 oraz protokołu MODBUS do łączenia się ze sterownikami PLC. Komunikacja z wykorzystaniem portów RS485 i Ethernet, niezawodność, mnogość protokołów komunikacyjnych i zaimplementowanych funkcjonalności oraz darmowe i łatwe w obsłudze środowisko projektowania aplikacji zachęcają do wykorzystywania tych produktów w kolejnych projektach.
