Z tej strony dowiesz się:



  • Co to jest cela spawalnicza?
  • Elementy celi spawalniczej – przykład
  • Rodzaje cel spawalniczych
  • Czy cela spawalnicza potrzebuje operatora robota spawalniczego?
  • Spawanie ręczne czy cela spawalnicza – co się opłaca?
  • Przykładowe zastosowania cel spawalniczych


Zapytaj o celę spawalniczą

Co to jest cela spawalnicza?



Cela spawalnicza to wygrodzony obszar pracy z robotem spawalniczym i niezbędnym osprzętem, służący do precyzyjnego i wydajnego spajania części detalu. Cela spawalnicza składa się z podstawowych elementów, ale stanowisko spawalnicze można rozbudować o dodatkowe wyposażenie jakim jest np. tor jezdny czy obrotnik spawalniczy.

Dobór elementów, z jakich budowana jest cela spawalnicza, zależy przede wszystkim od wymiarów spawanego detalu czy powierzchni przeznaczonej na stanowisko. Prawidłowo zbudowana cela spawalnicza powinna składać się z odpowiedniego wyposażenia zgodnego z normami bezpieczeństwa, m.in. wygrodzeń, czujników, kurtyn, zamków bezpieczeństwa.

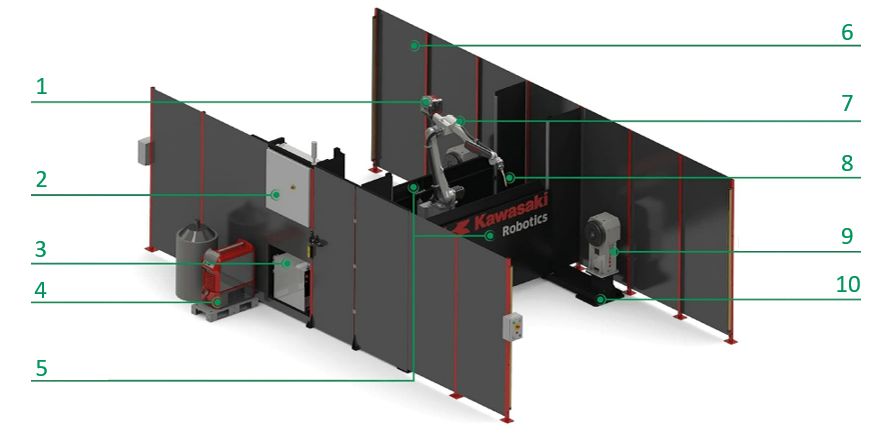

Elementy celi spawalniczej - przykład



1. Podajnik drutu
2. Szafa elektryczna
3. Kontroler
4.Źródło spawalnicze

5. Przegrody
6. Wygrodzenie
7. Robot spawalniczy
8. Palnik

9. Obrotnik spawalniczy
10. Rama montażowa

Info o tym kto się zajmuje podłączeniem i jak to przebiega

Rodzaje cel spawalniczych

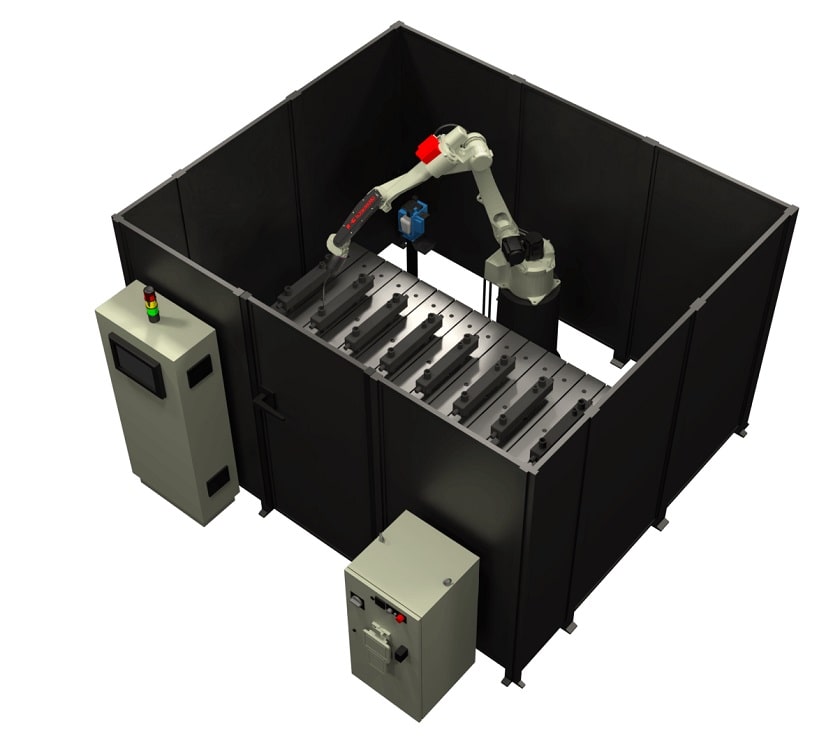

Cela spawalnicza z robotem spawalniczym pracującym przy stole


Prosta cela spawalnicza zawierająca podstawowe elementy zrobotyzowanego stanowiska spawalniczego. Aby wdrożyć to rozwiązanie, nie trzeba od razu inwestować dużego kapitału. Stanowisko można rozbudować o dodatkowe elementy w późniejszym czasie. Cele spawalniczego tego typu stosowane są w firmach mających małą powierzchnię hali. Zestaw można zamieścić w narożu budynku, co ograniczy ilość wygrodzeń, a także zamontować na podłożu bez konieczności stosowania postumentu.

Zobacz przykładową aplikację »

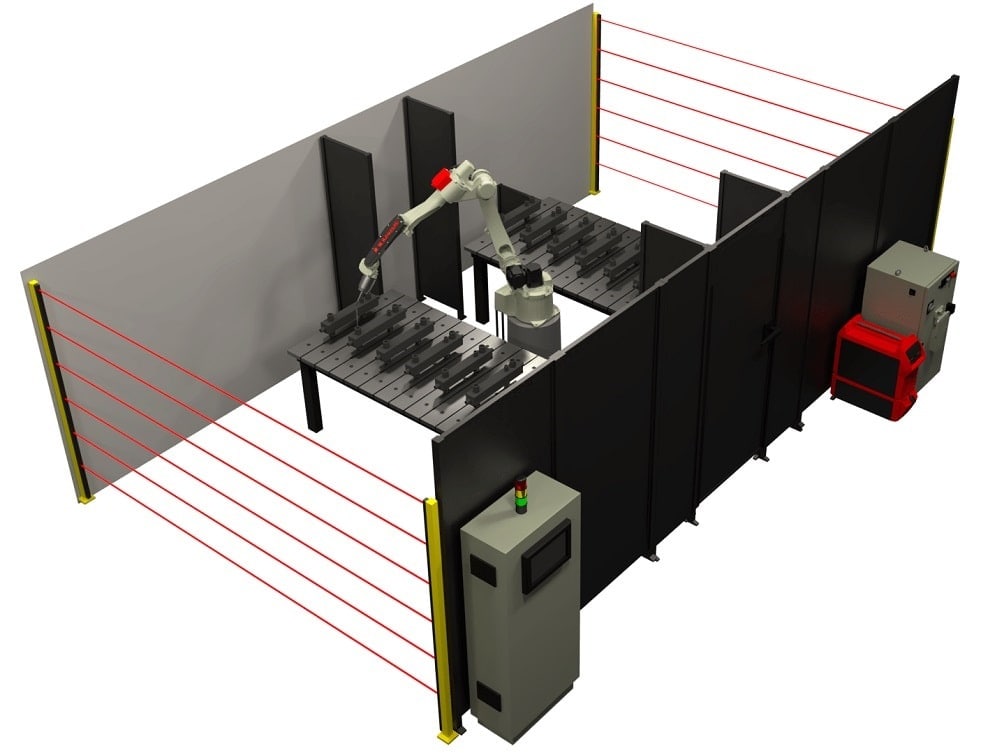

Cela spawalnicza z robotem pracującym przy dwóch stołach


Stanowisko zawiera bardzo podobne elementy jak cela spawalnicza z robotem spawalniczym pracującym na stole, jednak to tutaj zostało rozszerzone o kolejny stół. Wpływa to na znaczną poprawę wydajności procesu spawania, dzięki temu, że z jednej strony pracuje robot spawalniczy, a z drugiej operator może montować lub demontować detal.

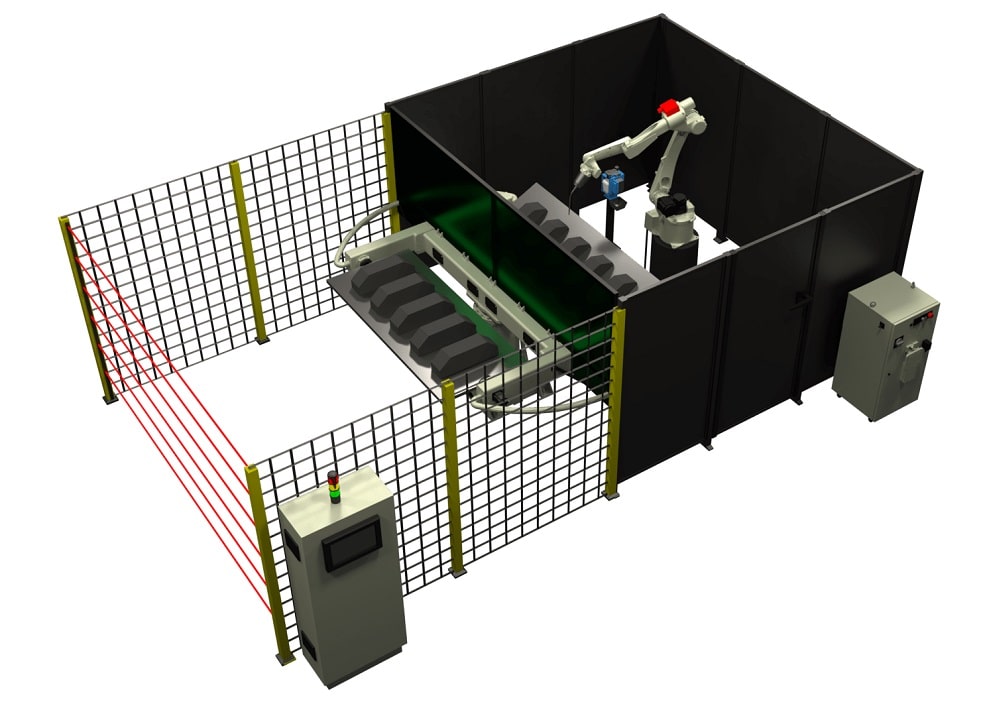

Cela spawalnicza z obrotnikiem spawalniczym na ramie H


Taka cela spawalnicza daje możliwość jednoczesnej pracy robota do spawania i operatora na jednym stanowisku. Zamontowana przegroda w pozycjonerze spawalniczym ogranicza kontakt pracownika z niebezpiecznymi iskrami, które powstają w procesie spajania elementów. Zintegrowany system sterowania umożliwia m.in. obsługę oraz diagnostykę pracy robota, źródła spawalniczego i obrotnika.

Zobacz przykładową aplikację »

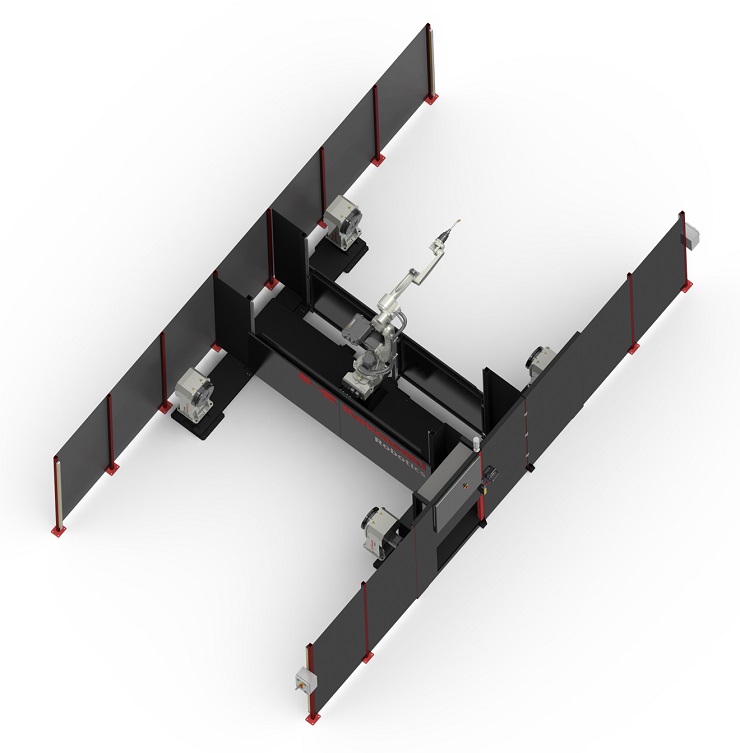

Cela spawalnicza z robotem spawalniczym zainstalowanym pomiędzy obrotnikami spawalniczymi


Kompleksowa cela spawalnicza do zautomatyzowanego spawania. Ta modułowa konstrukcja stanowi alternatywę dla spawania manualnego, umożliwia w łatwy i szybki sposób połączenie ze sobą metalowych elementów.

Zobacz przykładową aplikację »

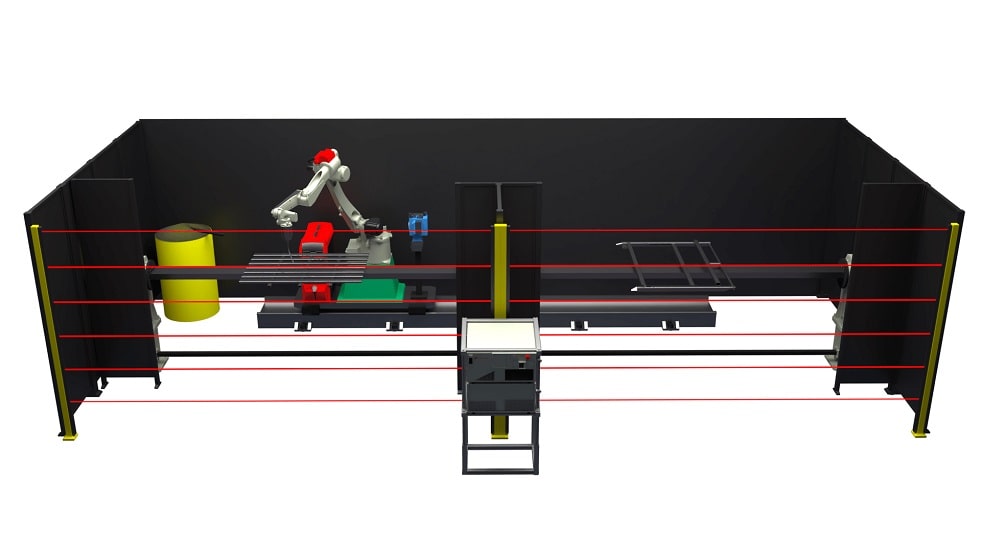

Cela spawalnicza z torem jezdnym


Cela spawalnicza z torem jezdnym umożliwia przemieszczanie się robota spawalniczego pomiędzy stanowiskami spawalniczymi. Na jednym stanowisku spawalniczym może spawać robot, a w tym samym czasie na drugim stanowisku pracownik może montować lub demontować detal. Dodatkowo umieszczenie toru jezdnego w celi spawalniczej pozwala na spawanie detali o bardzo dużych wymiarach. Przykładem może być brama o długości 15 m.

Zobacz przykładową aplikację »

Wykonaj bezpłatne testy na Twoim detalu



Przed wdrożeniem zrobotyzowanego spawania w Twoim zakładzie możesz przyjechać do ASTOR Robotics Center z Twoim detalem. Wykonamy dla Ciebie bezpłatne testy, tak abyś mógł sprawdzić, jak proces spawania będzie przebiegał na Twoich detalach i jaki będzie efekt końcowy.

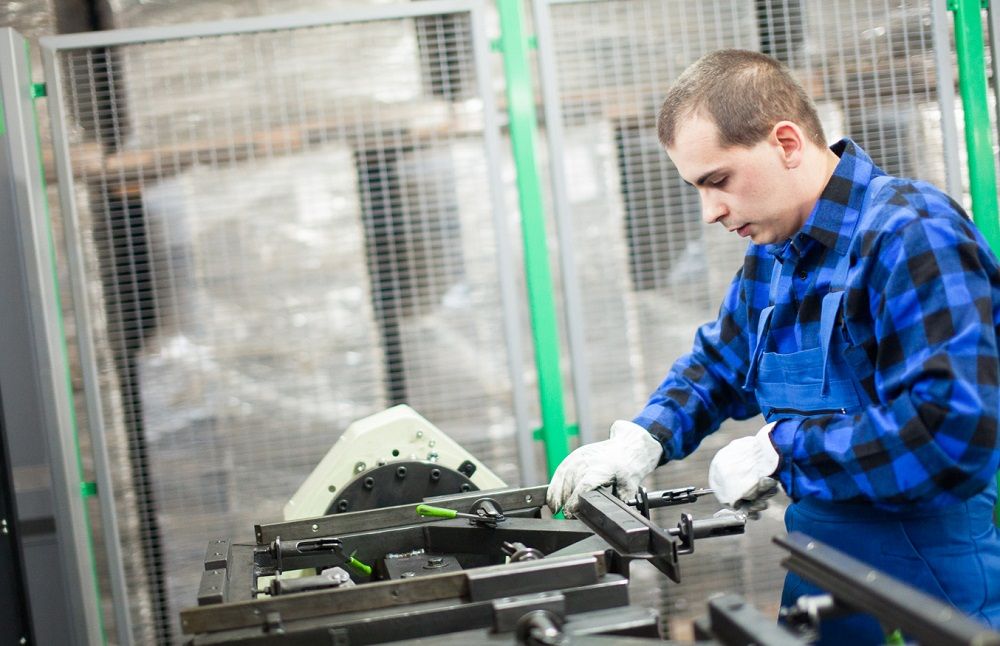

Czy cela spawalnicza potrzebuje operatora robota spawalniczego?



Tak, cela spawalnicza potrzebuje operatora robota spawalniczego. Zrobotyzowana cela spawalnicza potrzebuje osoby, która będzie nadzorować pracę całego stanowiska oraz podejmować odpowiednie czynności podczas pracy robota spawalniczego.

Do zadań operatora celi spawalniczej należy również montaż i demontaż detali. Często operator zrobotyzowanego stanowiska pełni też rolę programisty, który ma za zadanie zaprogramować i skonfigurować celę spawalniczą tak, aby proces spawania realizował założoną wydajność.

Spawanie ręczne czy cela spawalnicza - co się opłaca?



O tym czy bardziej opłaca się spawać ręcznie czy za pomocą robota spawalniczego zainstalowanego w celi spawalniczej decyduje wiele czynników. Zarówno spawanie ręczne, jak i spawanie robotem w celi spawalniczej posiada zalety i wady. Wybór pomiędzy spawaniem ręcznym a spawaniem zrobotyzowanym zależy od konkretnych potrzeb produkcji, skali produkcji, wymagań jakościowych i wydajnościowych oraz od dostępności środków inwestycyjnych.

9 korzyści, jakie daje zrobotyzowane spawanie


Przykładowe zastosowania cel spawalniczych
