Horner APG EXL10
/ kompaktowe sterowniki PLC zintegrowane z panelem

Wydajny sterownik PLC zintegrowany z dotykowym panelem 10.4”. Wysoka wydajność, bogate możliwości komunikacyjne (2x Ethernet, 3x RS, 2x CAN, 2x USB) oraz łatwa rozbudowa pozwalają automatyzować małe i średnie instalacje przemysłowe.

  • integracja sterownika PLC z panelem HMI
  • duży, kolorowy, dotykowy ekran operatorski
  • 2 lub 3 porty szeregowe z obsługą Modbus RTU Master/Slave, ASCII
  • 1 lub 2 porty Ethernet 10/100mbps Modbus TCP Client/Server, EGD, SRTP, Ethernet/IP
  • port CAN z obsługą CsCAN, CANopen, DeviceNet lub j1939
  • port MicroSD do zbierania danych
  • opcjonalny port Profibus DP Slave oraz GSM
  • wbudowana klawiatura funkcyjna
  • dostępne w 5 konfiguracjach wbudowanych wejść/wyjść (od 22 do 42 sygnałów)
  • obsługa HSC (do 500kHz) oraz wyjść PWM (do 200kHz)
  • bezpłatne oprogramowanie narzędziowe Cscape

Charakterystyka


XL10e to największe, zintegrowane rozwiązanie rodziny XL wyposażone w 10” , kolorowy ekran operatorski. Dotykowa matryca oraz wbudowane klawisze funkcyjne pozwalają na intuicyjną obsługę urządzenia w aplikacjach małej i średniej wielkości. XL10e charakteryzuje się rozbudowanymi możliwościami komunikacyjnymi dzięki czemu wymiana danych możliwa jest na wiele sposobów. Oprócz tego w urządzeniu zintegrowana został obsługa sygnałów I/O co czyni z XL10e bardzo ciekawą alternatywę w stosunku do rozwiązań wykorzystujących osobny sterownik PLC i panel operatorski.

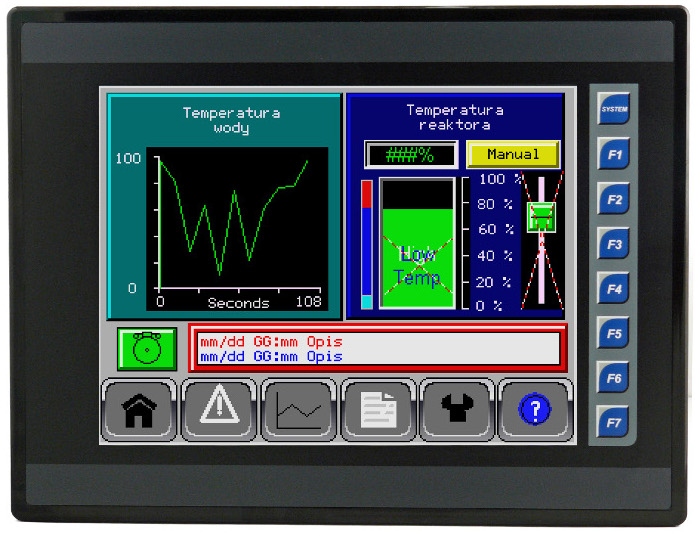

Duży, 10” ekran dotykowy


Zintegrowany w urządzeniu dotykowy ekran operatorski w rozdzielczości 640 x 480 pikseli jest idealnym rozwiązaniem dla użytkowników wymagających intuicyjnej obsługi aplikacji. 10” panel pozwala na umieszczenie wielu obiektów graficznych na jednym ekranie czyniąc obsługę urządzenia znacznie bardziej intuicyjną. Dostępna w urządzeniu pamięć umożliwia zbudowanie ponad 1000 ekranów operatorskich, na których dane mogą być reprezentowane w postaci trendów, wykresów, tabele oraz prostych grafik i animacji. XL10e wspiera również aplikacje przygotowane w kilku językach, z możliwością ich dynamicznego przełączania, a czcionki można importować wprost z systemu Windows.

Personalizacja rozwiązania


Wszystkie urządzenia XL10e mogą posiadać w pełni personalizowany wygląd frontu panelu operatorskiego. Własny projekt folii przyklejonej na sterownik jednoznacznie identyfikuje produkt z firmą poprzez odpowiednio dobraną kolorystykę, logo czy opisy poszczególnych klawiszy funkcyjnych. Dzięki temu reklamujemy własne rozwiązanie i znacząco ułatwiamy obsługę urządzenia operatorom.

Sterownik PLC


XL10e wyposażony jest w 256kB pamięci przeznaczonej na program sterujący, a wbudowana jednostka centralna pozwala na realizację złożonych algorytmów sterowania z szybkością 0.2 ms/kB pamięci programu. Wyposażony w dwa niezależne porty szeregowe, port Ethernet oraz port CAN może jednocześnie wymieniać dane z wieloma urządzeniami w ramach tego samego systemu sterowania. Bogate możliwości w zakresie programowania oraz dostępnych funkcji czynią z XL10e uniwersalne urządzenia do zastosowań w każdej gałęzi przemysłu przy automatyzacji małych i średnich systemów sterowania.

Wbudowane sygnały I/O


XL10e dostarczone jest z jedną z czterech dostępnych konfiguracji obsługiwanych sygnałów I/O. Konfiguracje zostały dobrane w taki sposób aby pokryć większość potrzeb w typowych, małych i średnich rozwiązaniach gdzie stosuje się sterowniki zintegrowane. Dostępna jest zatem obsługa sygnałów dyskretnych oraz analogowych zarówno wejściowych jak i wyjściowych przy czym kanały analogowe mogą współpracować z czujnikami prądowymi, napięciowymi, termoparowymi oraz rezystancyjnymi. Kanały dyskretne z kolei występują w wersji przekaźnikowej lub tranzystorowej, a ich odpowiednia konfiguracja pozwala obsługiwać sygnały HSC (10kHz) oraz generować impulsy PWM/PTO (10kHz).

Programowanie sterownika


XL10e programowane są przy pomocy darmowego oprogramowania Cscape, które pozwala na budowanie ekranów operatorskich i algorytmów sterowania w 5 różnych językach programowania. Pozwala również na konfigurację opcjonalnych modułów komunikacyjnych i układów I/O. Narządzie cechuje prosty i przejrzysty interfejs w języku polskim oraz zintegrowany system pomocy. Połączenie pomiędzy sterownikiem a narzędziem Cscape, w celu programowania może być realizowane za pośrednictwem portów szeregowych, USB, portu Ethernet, sieci CsCAN lub z wykorzystaniem komunikacji GSM.

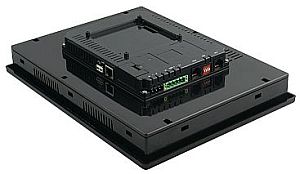

Wbudowane porty komunikacyjne


XL10e charakteryzuje się wyjątkowo bogatymi możliwościami komunikacyjnym dostępnymi w standardzie. Są wśród nich dwa niezależne porty szeregowe pracujące w trybie RS232/422/485. Przy ich pomocy możliwa jest wymiana danych z innymi urządzeniami w oparciu o ponad 20 dostępnych protokołów komunikacyjnych. Wbudowany port Ethernet oprócz programowania pozwala na komunikację z innymi sterownikami i systemami SCADA przy pomocy Modbus TCP Client/Server, SRTP, EGD i Ethernet/IP oraz obsługuje szereg funkcji dodatkowych jak mail, FTP Server, Web Server. Do standardowego wyposażenia XL6 należy również port MicroSD do obsługi wymiennych nośników danych oraz 2 porty USB, przy pomocy których możliwe jest programowanie sterownika i obsługa pamięci przenośnej typu pendrive.

xl komunikacja

Wbudowany port CAN


Standardowym wyposażeniem sterownika XL10e jest port CAN pozwalający na magistrali o długości do 1500 metrów połączyć w jedną sieć do 255 urządzeń oraz wymieniać danych w protokole peer-to-peer z szybkością do 1 MB/s. Jest to bardzo często wykorzystywane w aplikacjach gdzie kilka sterowników musi współdzielić ze sobą część danych procesowych, a pracują w systemie rozproszonym. Sieć może być również wykorzystana do rozbudowy oraz programowania sterowników – wystarczy że komputer PC podłączymy do jednego ze sterowników w sieci przy pomocy łącza szeregowego lub Ethernet aby mieć dostęp do wszystkich innych urządzeń pracujących w sieci CsCAN.

Opcjonalne moduły komunikacyjne


XL10e może zostać dodatkowo rozbudowany o obsługę opcjonalnych modułów komunikacyjnych. Montowane bezpośrednio na tylnej części sterownika układy pozwalają na wymianą danych w sieci Profibus DP oraz w sieci GSM wysyłając i odbierając wiadomości SMS lub przesyłając dane pakietowo przy pomocy GPRS.

Obsługiwane protokoły


Protokoły szeregowe

Protokoły Ethernet

  • Allen Bradley DF1 (Micrologix, PLC5, SLC500)
  • Animatics SmartMotor
  • CT RTU – Modbus CMP
  • Danfoss - VLT5000 Series
  • EC Motor Protocol
  • ELMO - Simpliq Protocol
  • Eurotherm 590/590+
  • Eurotherm 635
  • GE Intelligent Platforms - Series 90(SNP)
  • Indramat SIS Protocol
  • KEB DIN66019 I/II
  • Keller Series 30
  • Mitsubishi A Series PLC
  • Mitsubishi FX Series PLC
  • Modbus RTU Master/Slave
  • Modbus ASCII
  • Toshiba Computer Link
  • Tosvert VF-S7 Master
  • ICMP (Ping)
  • EGD (Ethernet Global Data)
  • SRTP Slave
  • Modbus TCP Client/Server
  • Ethernet/IP
  • FTP (File Server)
  • HTTP (WebServer)
  • ASCII Over TCP/IP

Zbieranie danych


xle zbieranie danych

Urządzenia XL10e wyposażone są w port MicroSD pozwalający na dołączenie zewnętrznej karty pamięci o pojemności do 2 GB. Kartę tą można wykorzystać do:

  • Zbierania i logowania informacji dotyczących pracy sterownika
  • Zbierania i logowania danych procesowych i alarmów
  • Przechowywania programu sterującego, w celu szybkiego uruchomienia bez konieczności użycia oprogramowania narzędziowego
  • Przechowywania zrzutów z ekranów oraz stron www
  • Przechowywania i modyfikowania receptur wykorzystywanych w programie
  • Lokalnego składowania danych na wypadek utraty komunikacji z systemem bazodanowym

Rozbudowa


Moduły rozszerzające

XL10e można rozbudować wykorzystując moduły rozszerzające instalowane na tylnej części sterownika. Przy ich pomocy w ekonomiczny sposób sterownik może obsługiwać 4 dodatkowe sygnały analogowe wyjściowe pracujące w trybie prądowym lub napięciowym.

Rozbudowa rozproszona

Sterowniki XL10e z wbudowanym portem Ethernet mogą być rozbudowane przy pomocy układów modułowych SmartRail. Węzeł SmartRail składa się maksymalnie z 8 modułów rozszerzeń i pozwala na dowolną konfigurację z ponad 20 dostępnych modułów.

Rozbudowa oddalona

Do rozbudowy oddalonej XL10e przeznaczone są moduły SmartStix oraz SmartBlock. Wymiana danych pomiędzy tymi modułami a sterownikiem realizowana jest w oparciu o sieć CsCAN której specyfikacja pozwala oddalić moduły względem siebie nawet o 1500 metrów (przy zastosowaniu wzmacniaczy sygnału) i zaadresować w jednej sieci do 255. Prędkość komunikacji wynosi 125 KB/s dzięki czemu każda zmiana sygnału jest dostępna w sterowniku bez dodatkowych opóźnień. Rozwiązania te charakteryzują się dodatkowo bardzo prostą konfiguracją oraz bogatą listą dostępnych modeli.

Rozbudowa lokalna

Forma rozbudowy spotykana najczęściej przy rozbudowie małych maszyn i instalacji. W tym celu rekomendowane są moduły rozszerzeń SmartMod, które wymaniają dane ze sterownikiem przy pomocy magistrali szeregowej w protokole Modbus RTU. Moduły te wykorzystywane są w przypadku rozbudowy systemu o kilka-kilkanaście sygnałów. Lista dostępnych modułów obejmuje modele obsługujące sygnały dyskretne (tranzystorowe, przekaźnikowe) oraz analogowe (prądowe, napięciowe, termoparowe). Jeśli rozbudowa ma mieć charakter lokalny ale wymaga obsługi większej ilości sygnałów I/O korzystniej z finansowego i funkcjonalnego punktu widzenia wykorzystać moduły SmartStix oraz SmartBlock.

Model HEXT505C112 HEXT505C113 HEXT505C114 HEXT505C115 HEXT505C116
Panel operatorski
Technologia dotykowy, 10" LCD TFT, 65 000 kolorów, podświetlenie LED
Rozdzielczość 640 x 480 piksele
Liczba ekranów 1023
Pamięć graficzna 27 MB
Liczna obiektów na ekranie 50
Liczba klawiszy 7
Sterownik PLC
Pamięć programu 1 MB, IEC61131-3, programowanie na ruchu
Czas skanu 0.013 ms/kB
Maks. Ilość DI/DO 2048 / 2048
Maks. Ilość AI/AO 512 / 512
Ilość zmiennych rejestrowych 50 000
Ilość zmiennych bitowych 16 384
Porty komunikacyjne
Porty szeregowe COM1 - RS232, COM2 - RS485, COM3 - RS232/RS485
Port Ethernet 2x 10/100 Mbps
Port CAN 2x CAN (CsCAN, CANopen)
Port USB tak, USB 2.0 Host, USB 2.0 Programming
Port MicroSD tak, do 32GB
Wbudowane sygnały wejść-wyjść
Wejścia dyskretne (DI)

12

(12/24 VDC; 4HSC, 500 kHz)

12

(12/24 VDC; 4HSC, 500 kHz)

24

(12/24 VDC; 4HSC, 500 kHz)

12

(12/24 VDC; 4HSC, 500 kHz)

12

(12/24 VDC; 4HSC, 500 kHz)

Wyjścia dyskretne (DO)

6

(Relay 2A)

12

(24 VDC; 2PWM, 10 kHz)

16

(24 VDC; 2PWM, 10 kHz)

12

(24 VDC; 2PWM, 10 kHz)

12

(24 VDC; 2PWM, 500 kHz)

Wejścia analogowe (AI)

4

(mA, V)

2

(mA, V)

2

(mA, V)

2

(mA, V, THM, RTD)

6

(mA, V, THM, RTD)

Wyjścia danalogowe (AO) - - -

2

(mA, V)

4

(mA, V)

Rozdzielczość przetwornika analogowego 12 bit 12 bit 12 bit 16/14 bit 17/14 bit
Rozbudowa o dodatkowe sygnały wejść-wyjść
Karta rozszerzeń analogowych tak, HEXDAC007 (2 AO, mA, V), HEXDAC107 (4 AO, mA, V)
Moduły SmartMod (Modbus RTU) tak
Moduły SmartStix/SmartBlock (ScCAN) tak
Moduły SmartRail (Modbus TCP) tak
Opcjonalne moduły komunikacyjne
Profibus DP Slave tak, HEXPBS
GSM/GPRS tak, HEGSM04
Ethernet nie
Pozostałe parametry
Wymiary 303.3 x 230.6 x 61.7 mm
Otwór montażowy 288.5 x 216 mm
Temperatura pracy 0-50oC (opcjonalnie: -10-60oC)
Zasilanie 9-30VDC
Zabezpieczenie IP65
Certyfikaty CE, UL, US

Model HEXT501C112 HEXT501C113 HEXT501C114 HHEXT501C115 HEXT501C116
Panel operatorski
Technologia dotykowy, 10" LCD TFT, 65 000 kolorów, podświetlenie LED
Rozdzielczość 640 x 480 pikseli
Liczba ekranów 1023
Pamięć graficzna 27 MB
Liczna obiektów na ekranie 50
Liczba klawiszy 7
Sterownik PLC
Pamięć programu 1 MB, IEC61131-3
Czas skanu 0.2 ms/kB
Maks. Ilość DI/DO 2048 / 2048
Maks. Ilość AI/AO 512 / 512
Ilość zmiennych rejestrowych 9999
Ilość zmiennych bitowych 4096
Porty komunikacyjne
Porty szeregowe COM1 - RS232/422/485, COM2 - RS232/422/485
Port Ethernet tak, 10/100 mbps
Port CAN tak, 1x CAN (CsCAN, CANopen)
Port USB brak
Port MicroSD tak, do 2GB
Wbudowane sygnały wejść-wyjść
Wejścia dyskretne (DI)

12

(12/24 VDC; 4HSC, 10 kHz)

12

(12/24 VDC; 4HSC, 10 kHz)

24

(12/24 VDC; 4HSC, 10 kHz)

12

(12/24 VDC; 4HSC, 10 kHz)

12

(12/24 VDC; 4HSC, 10 kHz)

Wyjścia dyskretne (DO)

6

(Relay 2A)

12

(24 VDC; 2PWM, 10 kHz)

16

(24 VDC; 2PWM, 10 kHz)

12

(24 VDC; 2PWM, 10 kHz)

12

(24 VDC; 2PWM, 200 kHz)

Wejścia analogowe (AI)

4

(mA, V)

2

(mA, V)

2

(mA, V)

2

(mA, V, THM, RTD)

6

(mA, V, THM, RTD)

Wyjścia danalogowe (AO) - - -

2

(mA, V)

4

(mA, V)

Rozdzielczość przetwornika analogowego 10 bit 10 bit 10 bit 14/12 bit 17/14 bit
Rozbudowa o dodatkowe sygnały wejść-wyjść
Karta rozszerzeń analogowych tak, HEXDAC007 (2 AO, mA, V), HEXDAC107 (4 AO, mA, V)
Moduły SmartMod (Modbus RTU) tak
Moduły SmartStix/SmartBlock (ScCAN) tak
Moduły SmartRail (Modbus TCP) nie
Opcjonalne moduły komunikacyjne
Profibus DP Slave tak, HEXPBS
GSM/GPRS tak, HEGSM04
Ethernet tak, HEXEC (Modbus TCP Slave)
Pozostałe parametry
Wymiary 303.3 x 230.6 x 61.7 mm
Otwór montażowy 288.5 x 216 mm
Temperatura pracy sterownika 0-50oC
Temperatura pracy ekranu operatorskiego -10-60oC
Zasilanie 9-30VDC
Zabezpieczenie IP65
Certyfikaty CE, UL, US
