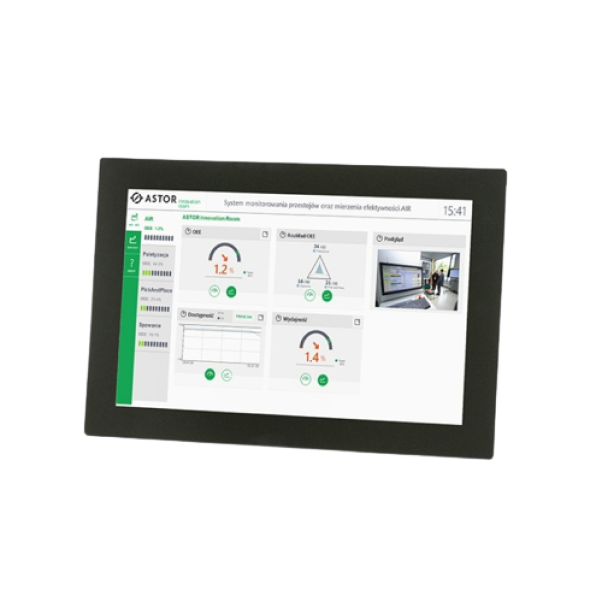

Astraada One Compact HMI
/ sterownik PLC z terminalem HMI

Astraada Compact HMI - sterownik PLC z terminalem HMI, to sterownik kompaktowy PLC z rodziny Astraada One zintegrowany z terminalem operatorskim Astraada One Terminal. Jest to seria sterowników PLC z wyświetlaczem 4,3", 7".

  • CODESYS V3 (programowanie, wizualizacja, komunikacja),
  • Krótkie cykle czasowe,
  • Wyświetlacze rezystancyjne,
  • W standardzie: Modbus, CANopen, EtherCAT
  • Opcjonalnie: Profinet, EthernetIP, BACnet, OPCUA
  • Sterowanie serwonapędami w języku PLCopen
  • Porty szeregowe,
  • Wbudowane cyfrowe i analogowe I/O,
  • Moduły rozszerzeń,
  • Web Server.

Charakterystyka


Astraada One Compact HMI - sterownik PLC z terminalem HMI, to sterownik kompaktowy PLC z rodziny Astraada One zintegrowany z terminalem operatorskim Astraada One Terminal. Jest to seria sterowników PLC z wyświetlaczem 4,3" i 7".

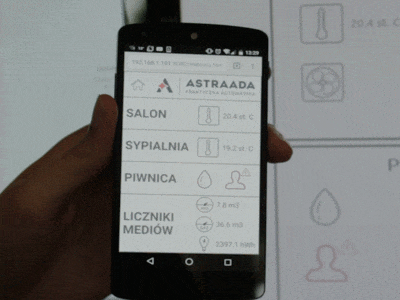

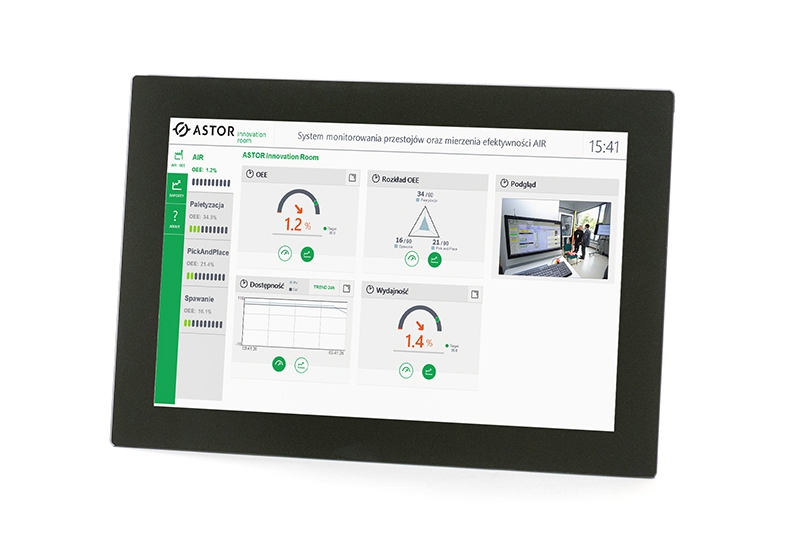

Bring your own device – wizualizacja i sterowanie na dowolnym urządzeniu mobilnym


Astraada One tablet

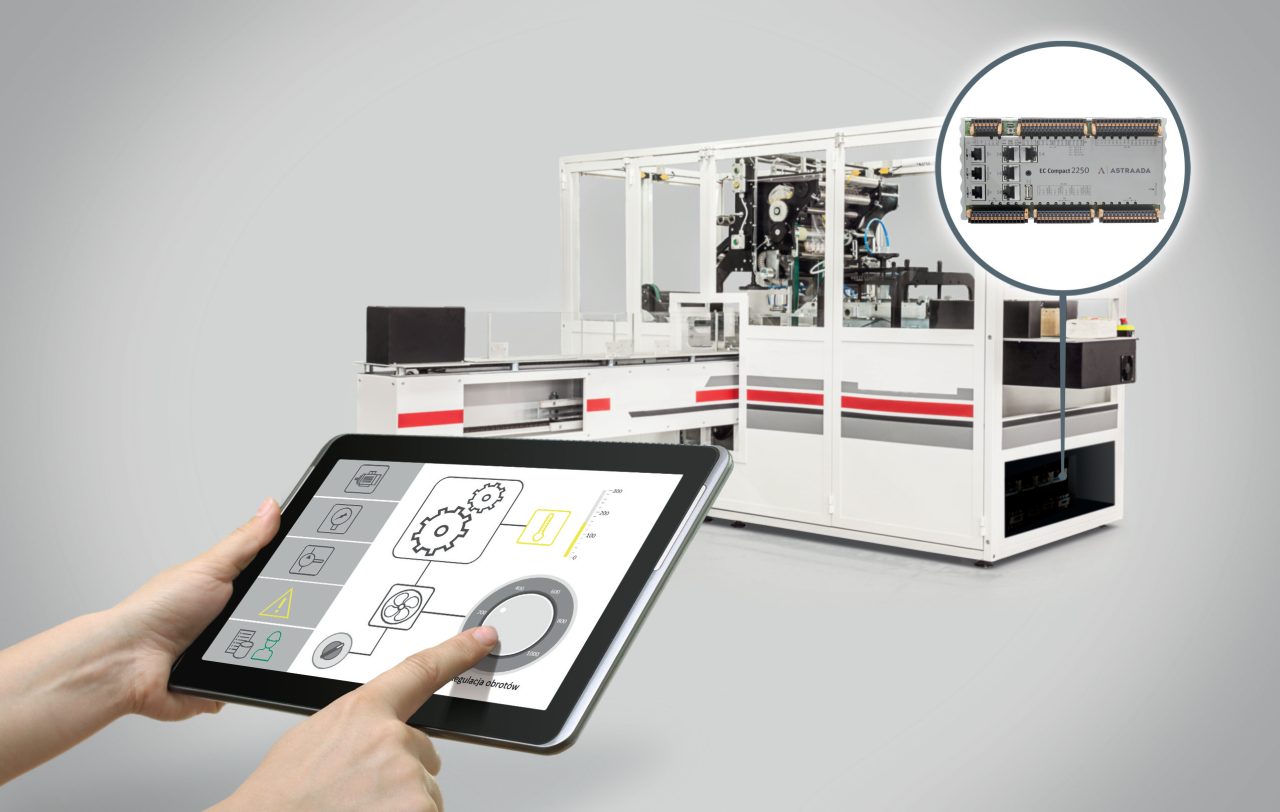

Zarówno logika programu jak i wizualizacja zaimplementowane są bezpośrednio w sterowniku. Dedykowane terminale HMI łączą się przez sieć Ethernet z PLC i wyświetlają przygotowaną aplikację za pomocą technologii VNC. Dodatkowo do wyświetlenia wizualizacji można użyć urządzeń mobilnych lub całkowicie zrezygnować z terminali HMI na rzecz laptopów, smartfonów czy tabletów. Taki rozwiązanie obniża całkowity koszt inwestycji i daje możliwość sterownia z dowolnego miejsca na świecie z poziomu dowolnej przeglądarki internetowej wspierającej HTML5.

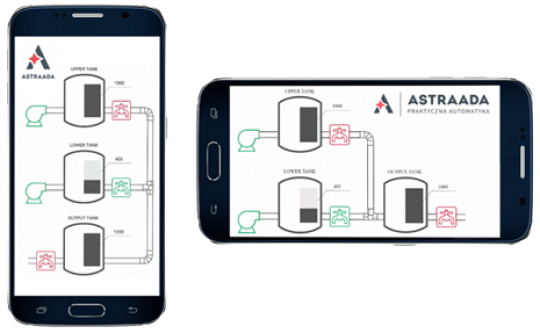

HMI dopasowane do wielkości urządzenia - Responsive Web Desig

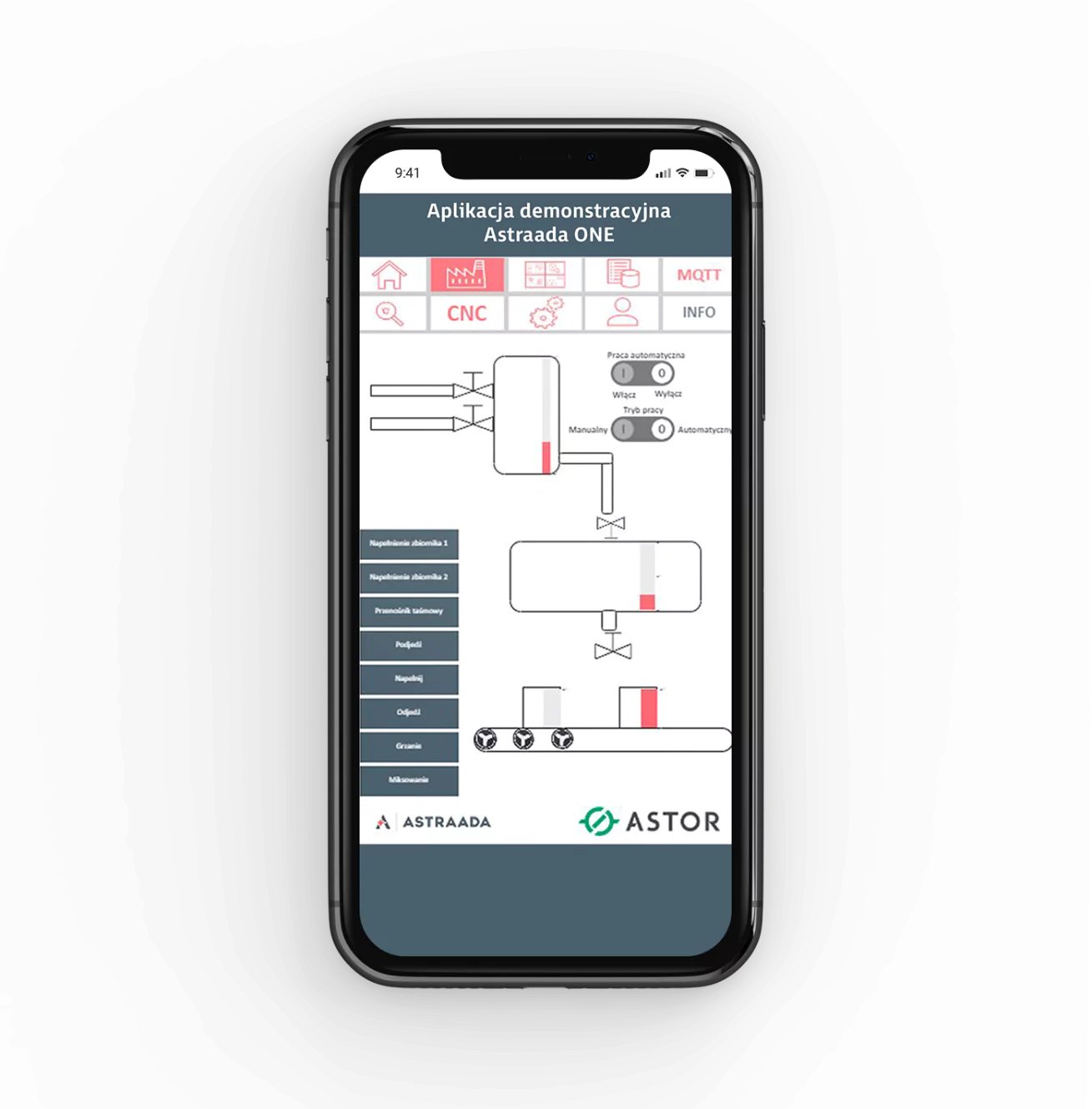

Jedną z ważniejszych funkcjonalności Astraada One jest wsparcie technologii Responsive Web Design. Pozwala ona na stworzenie aplikacji, idealnie dopasowanej do ekranów urządzeń mobilnych. Dzięki RWD możliwe jest stworzenie kilku wersji wizualizacji które będą bardzo dobrze wyglądać i działać zarówno na 21” monitorze, 10” tablecie i 5” smartfonie.

Responsive Web Design w Astraada One polega na możliwości stworzenia wielu ekranów wizualizacyjnych w różnych rozdzielczościach, tak aby układ menu, wielkość przycisków, ilość wykresów i grafik był ściśle dopasowany do wielkości urządzenia na którym uruchomiono HMI.

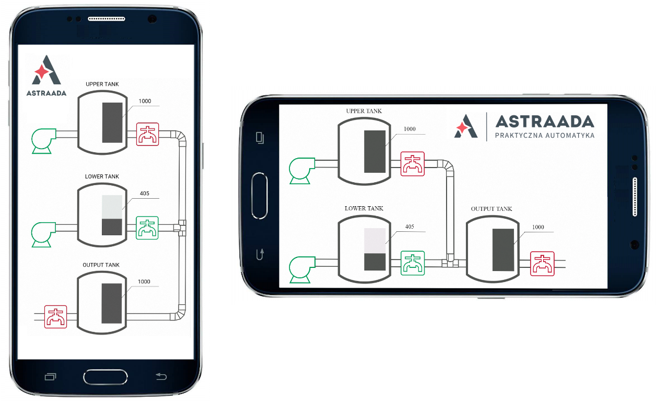

Przeglądarka automatycznie wybiera, którą wersję wizualizacji uruchomić biorąc pod uwagę orientację położenia telefonu - aplikacja sterująca inaczej będzie wyglądać w ustawieniu poziomym, a inaczej gdy obrócimy telefon o 90 stopni.

Działanie przykładowej aplikacji można sprawdzić klikając w poniższy link http://81.210.45.233:502/webvisu.htm. Bezpłatny interfejs webowy umożliwia utworzenie do 100 jednoczesnych połączeń pozwalając upoważnionym osobom na wgląd online do najważniejszych wskaźników procesu produkcyjnego.







Astraada One tablet



Komunikacja


Możliwości komunikacyjne w urządzeniach Astraada One Compact HMI to protokoły:

  • EtherCAT,
  • CANopen,
  • Modbus TCP/IP,
  • Modbus RTU,
  • Profinet
  • EthernetIP
  • BACnet
  • OPCUA





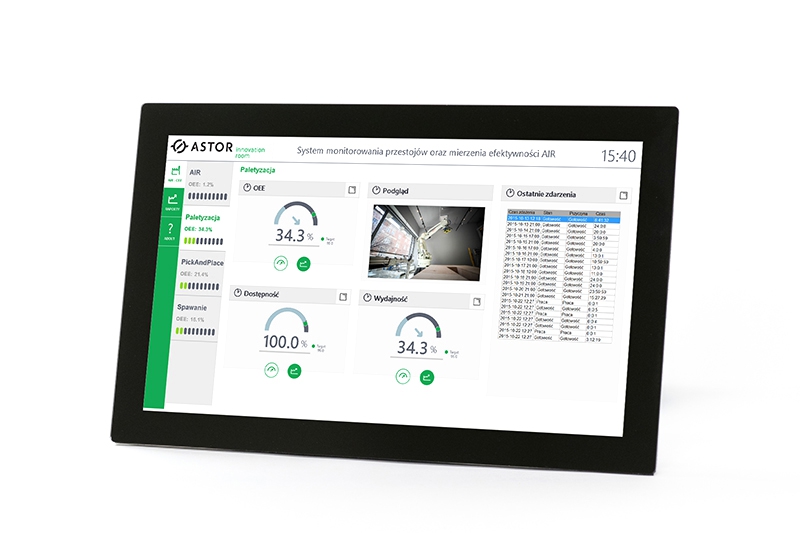

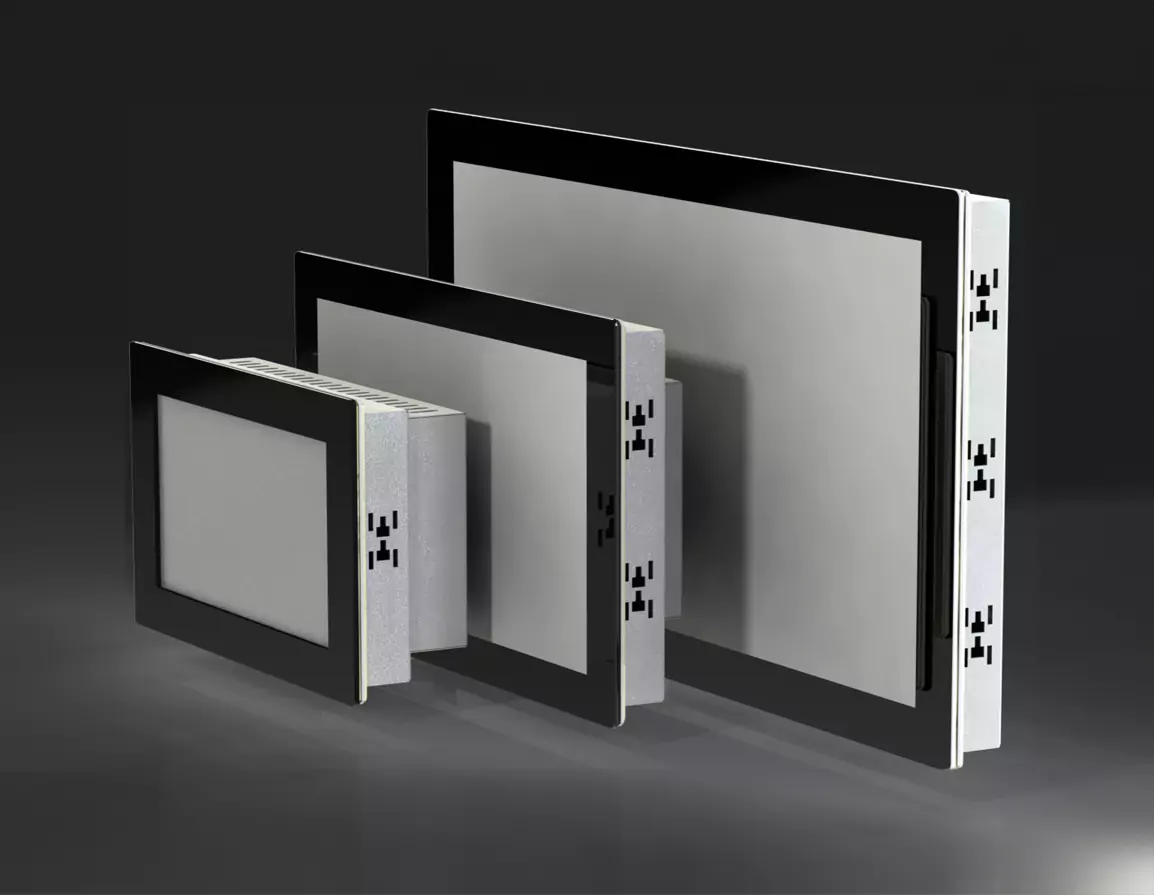

   DC2004 DC2007 DC2115
Wyświetlacz WQVGA  WVGA WXGA

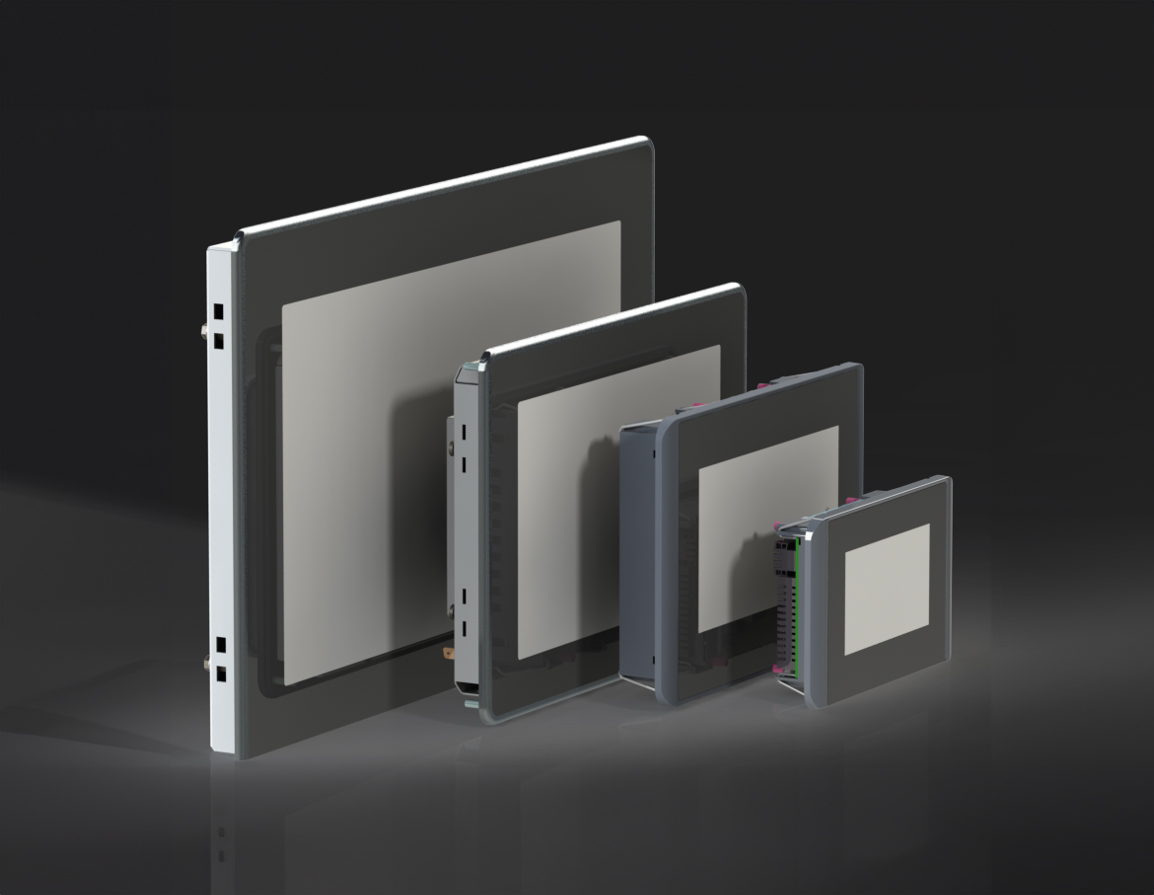

Przekątna 4.3" 7"  15"
Numer urządzenia 273010000 273010200 270010900
Rozdzielczość 430 x 272 pixele   800 x 480 pixele  1366 x 768 pixele
Kolory  TFT: 16.7M (24bity/pixel)
CPU, pamięć
CPU   800 MHz ARM CPU
Pamięć Flash 256 MB   256 MB   2048 MB
Pamięć RAM 256 MB   256 MB   512 MB
Obszar pamięci z podtrzymaniem 100 kB (FRAM)
 Wymiary i waga
 Wymiary 161 x 103 x 57 mm   222 x 152 x 57 mm  425 x 280 x 55 mm
 Waga   450 g  600 g  3000g
 Warunki użytkowe
 Zakres temperatur  0 ... +50 st. C
 Wilgotność   max 85%
 Transport i przechowywanie
Zakres temperatur -20 ... +70 st. C
Wilgotność max 85%
Obsługa
 Montaż wbudowane zatrzaski
 Certyfikacja  EN 61010-2-201, EN 61131-2
 Środowisko programistyczne  CODESYS V3 (IEC 61131-3)
Dotyk rezystancyjny
 Zabezpieczenia
 Klasa
 Stopień IP20, front IP54 IP20, front IP54 IP20, front IP65
 Odporność na interferencje EN 61131-2, EN 61000-6-3, dla zastosowań przemysłowych i mieszkaniowych
 Zasilanie
 Napięcie  +24V DC
 Pobór prądu  0.3A max 3A
 Zabezpieczenie przed zmianą polaryzacji  Tak

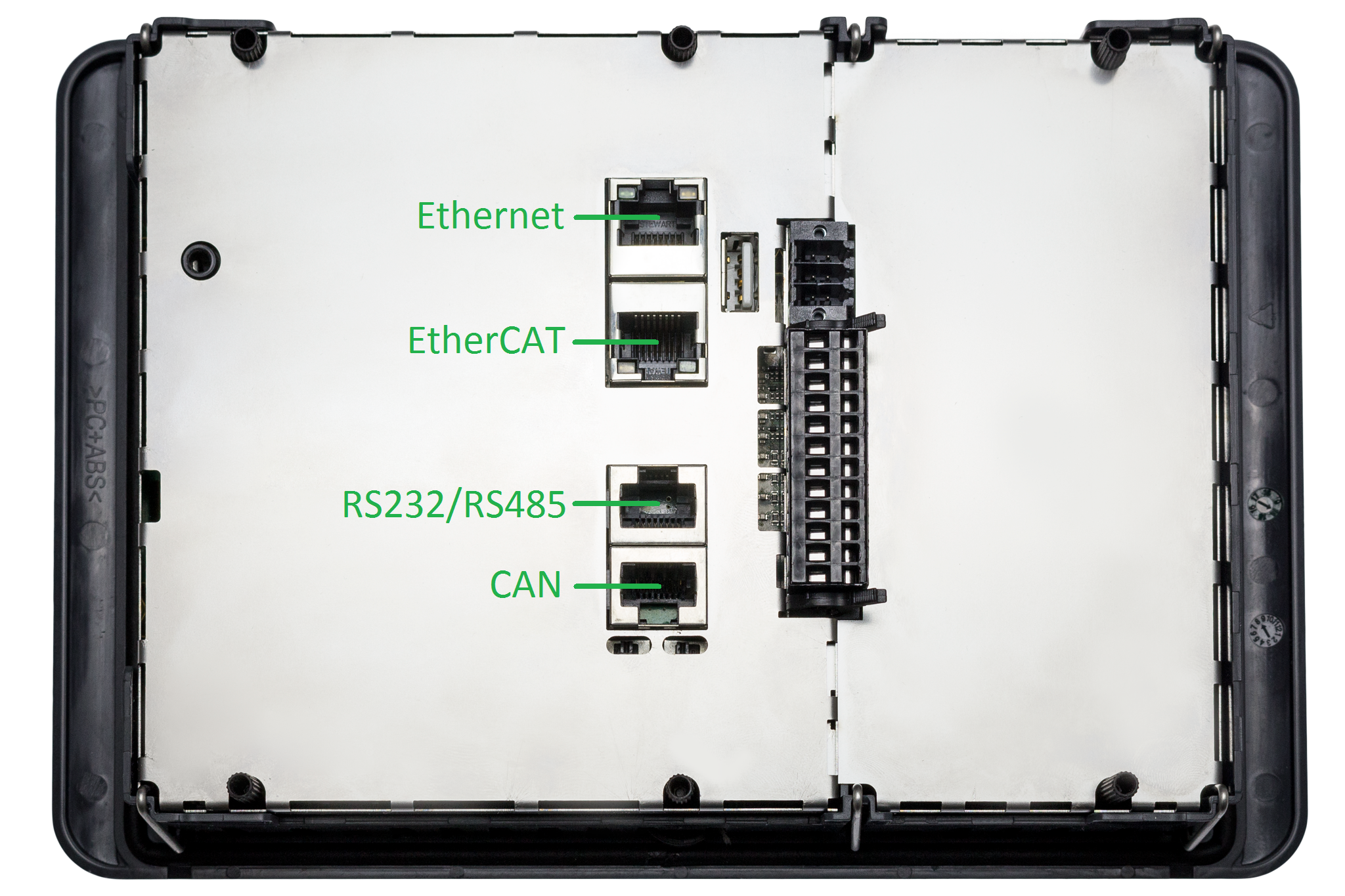

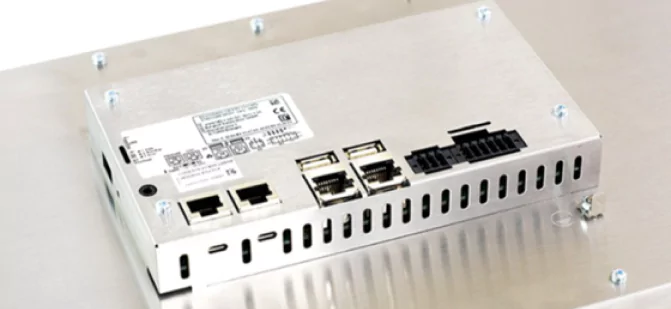

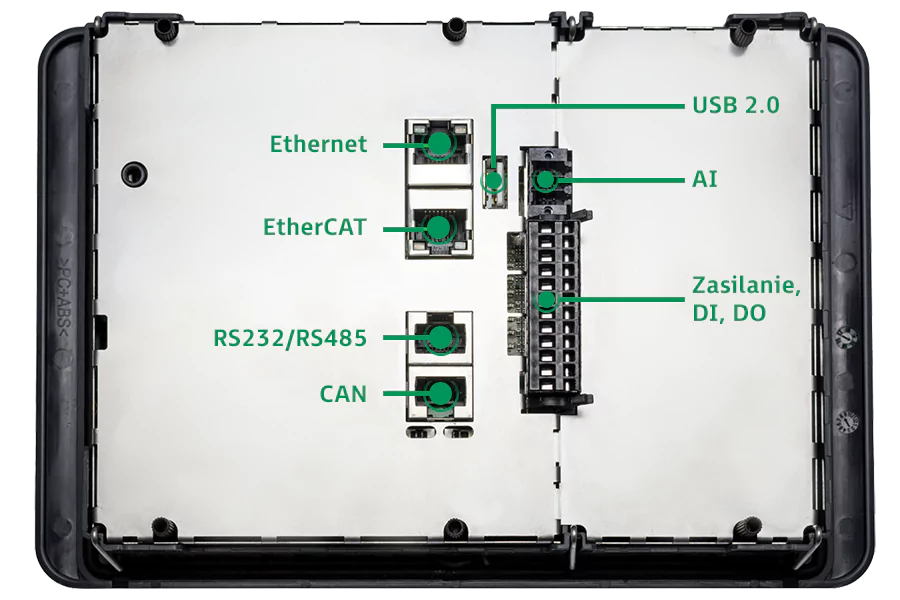

 Interfejs Ethernet
 Liczba/typ 1x RS232 / RS485
 System połączenia RJ45
Protokoły TCP/IP, Modbus TCP, OPC UA, Profinet, EthernetIP, BACnet, Powerlink (opcjonalnie) TCP/IP, Modbus TCP, OPC UA, Profinet, EthernetIP, BACnet, Powerlink (opcjonalnie) W standardzie: Modbus, CANopen, EtherCAT
Opcjonalnie: Profinet, EthernetIP, OPC UA, BACnet, J1939, SNMP
Interfejs EtherCAT
Liczba/typ 1x EtherCAT (EtherCAT master)
System połączenia RJ45
Interfejs USB
Liczba/typ 1x host USB 2.0/USB plug port A  1x host USB 2.0/USB plug port A  2x host USB 2.0/USB plug port A
Liczba cykli max 1000
Interfejs CAN bus
Liczba/typ 1x CAN bus
Protokoły CAN-Bus i/lub CANopen master
Interfejs COM
Liczba/typ 1x RS232/RS485
Protokoły Modbus RTU
Dodatkowe funkcje
Zegar czasu rzeczywistego Tak, z baterią podtrzymującą
Slot kart microSD 1x microSD card
I/O
Wejścia cyfrowe 4x
Wyjścia cyfrowe 4x (0.5A)
Wejścia analogowe

2x (-10...+10V, PT100/PT1000 dwużyłowe)
2x (-10...+10V, lub powrót trójżyłowy )

Bateria
Typ  Panasonic VL2020 lub podobna
Przechowywanie  1 rok bez napięcia
Powierzchnia ekranu
Zakres temperatur   -40...+85 st. C

CODESYS - jedno środowisko, jedna baza zmiennych, bezpłatny symulator


Najnowsza wersja (v3.5) oprogramowania CODESYS jest wspólnym dla wszystkich urządzeń Astraada One środowiskiem programistycznym. Integruje w sobie zarówno programowanie sterowników, tworzenie wizualizacji procesowych jak i sterowanie serwonapędami. Jedna baza zmiennych nie wymaga ich duplikowania przy tworzeniu programu sterującego oraz wizualizacji, zapewniając przejrzystość architektury, spójność i wysoką szybkość działania. Oprogramowanie CODESYS można bezpłatnie pobrać i przetestować na zaimplementowanym symulatorze.



Przykładowy program napisany w środowisku CODESYS z dostępem mobilnym do wizualizacji HMI.

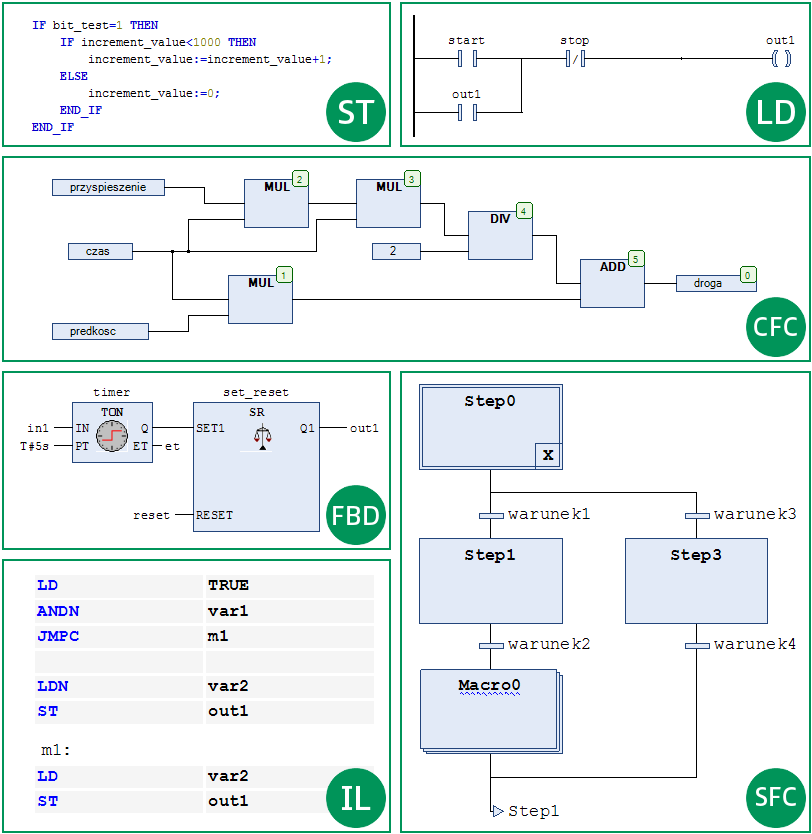

Dzięki wykorzystaniu wielu gotowych bibliotek, pisanie programu staje się bardziej intuicyjne i przyjazne dla użytkownika. Warto wspomnieć o dobrym i praktycznym Helpie, który jest zaimplementowany w programie, ułatwia programowanie i obsługę samego środowiska programistycznego. Zgodnie z normą IEC 61131-3 w programie CODESYS V3 dostępne są następujące języki programowania:



  • Structured Text – ST,
  • Function Block Diagram – FBD,
  • Ladder Logic Diagram – LD,
  • Instruction List – IL,
  • Continuous Function Chart – CFC,
  • Sequential Function Chart - SFC.
Prog
