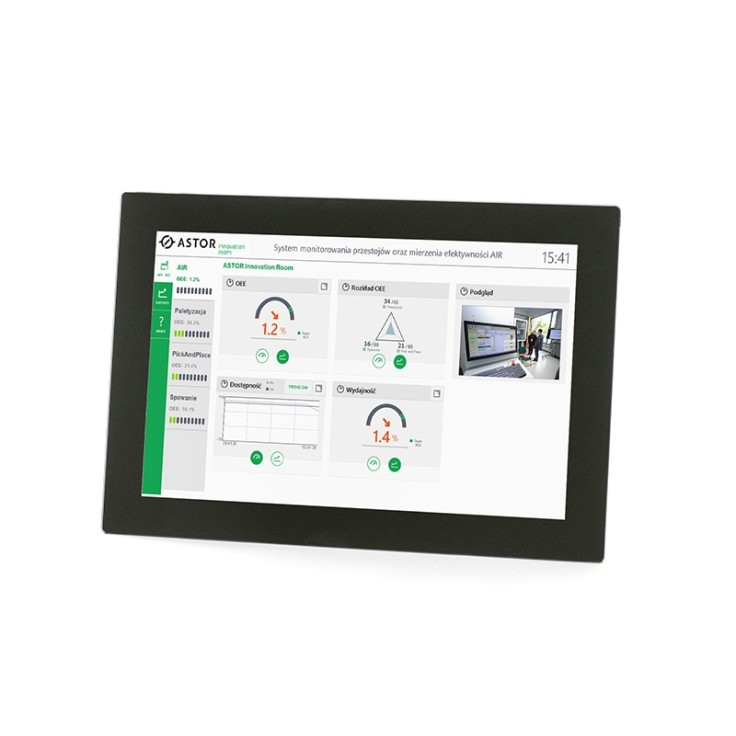

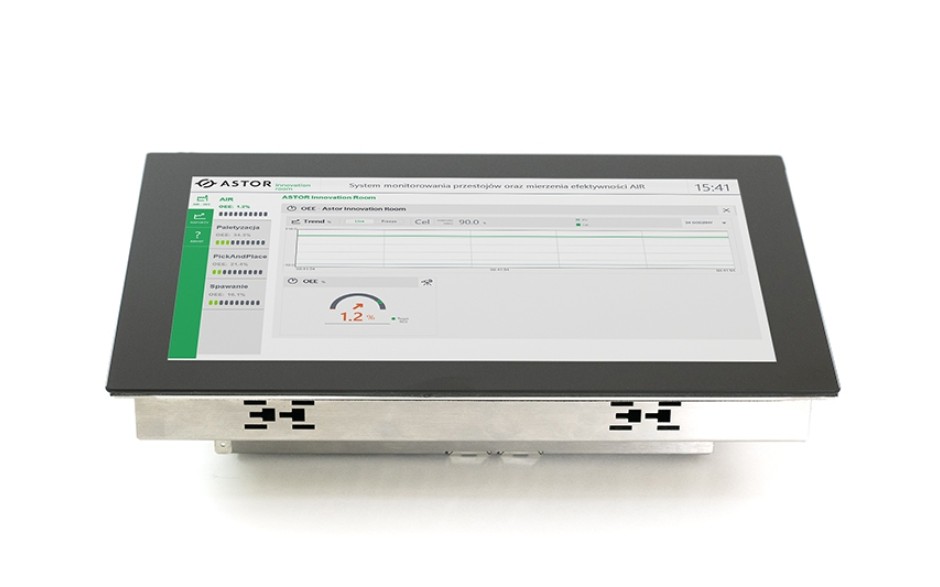

Sterownik PLC z terminalem HMI Astraada One Compact Prime - 10.1", 4DI, 4DO, 4AI (270011200)

icon-sku Kod produktu: S-01010104-0405-PR

Dostępny icon-available
Zaloguj się, i zobacz niższe ceny.
5 900,00 PLN 7 257,00 PLN

7,300.00 PLN Oszczędzasz: 1400 PLN
Najniższa cena od 30 dni: 5 900,00 PLN

brutto, podatek VAT: 23%

Możesz zwrócić produkt do 14 dni.
Gwarancja 30 miesięcy



Opis produktu

Jednostka S-01010104-0405 jest kompaktowym panelem operatorskim o przekątnej 10.1”, zintegrowanym ze sterownikiem PLC. Panel posiada wysokiej jakości ekran pojemnościowy z funkcją MultiTouch oraz ochronną powierzchnią typu CLEAN. Sterownik wyposażony został w wydajny procesor 800 MHz Arm®CPU z rdzeniem Cortex TM-A9. Jednostka S-01010104-0405 jest idealnym rozwiązaniem do budowy wydajnych oraz łatwo skalowalnych systemów sterowania. Umożliwia budowę zarówno systemów lokalnych jak i systemów rozproszonych opartych o ultraszybki protokół EtherCAT. Szeroka gama modułów rozszerzeń montowanych w oddalonych wyspach I/O, pozwala dostosować układ sterowania do specyficznych wymagań danej aplikacji. Co więcej, za pomocą protokołu EtherCAT możliwa jest łatwa integracja oraz sterowanie serwonapędem lub zespołem serwonapędów. Astraada One Compact HMI S-01010104-0405 oferuje szerokie możliwości komunikacyjne. Została wyposażona w porty Ethernet, CAN oraz RS232. W standardzie do dyspozycji programisty oferowane są protokoły Modbus RTU/TCP, EtherCAT, CAN, CANOpen, NTP i FTP. Opcjonalnie można skorzystać z licencji SNMP, OPC UA, J1939, Ethernet/IP, PROFINET, BACnet, KNX, IoT

Ważną zaletą jednostki S-01010104-0405 jest kompatybilność ze sterownikiem Safety Astraada SC-1000, dzięki czemu możliwa jest łatwa budowa systemu bezpieczeństwa zgodnie ze standardem IEC 61508 SIL3.

Środowiskiem programistycznym sterowników Astraada One jest oferująca bardzo szerokie możliwości programistyczne platforma CODESYS (IEC61131-3). Integruje ona w sobie narzędzia do programowania sterowników PLC, tworzenia wizualizacji procesowych, sterowania serwonapędami oraz Safety. Jedna baza zmiennych dla programu sterującego oraz wizualizacji, zapewnia przejrzystość architektury, spójność oraz wysoką szybkość działania.

Oprogramowanie Codesys wymaga zewnętrznych plików target do programowania sterowników. Pliki te nie są domyślnie dołączane do biblioteki oprogramowania. Sprawdź »

Główne cechy Astraada One Compact HMI Prime S-01010104-0405

  • jedno środowisko projektowe Codesys V3 dla programowania, wizualizacji, komunikacji oraz Safety
  • wysokiej jakości ekran pojemnościowy (1280 x 800 pikseli), MultiTouch
  • porty komunikacyjne Ethernet, CAN, RS-232
  • Modbus RTU/TCP, EtherCAT, CAN, CANOpen, NTP, FTP – w standardzie
  • SNMP, OPC UA, J1939, Ethernet/IP, PROFINET, BACnet, KNX, IoT – opcjonalnie
  • obsługa WebServer i VNC - darmowy dostęp do wizualizacji i sterowania z poziomu urządzeń mobilnych (do 100 jednoczesnych połączeń)
  • obsługa SoftMotion/SoftMotion+CNC
  • praca w temperaturze 0 … +55 ˚C
  • niemiecka jakość i technologia
  • Wbudowana obsługa sygnałów:

    • 4 wejścia dyskretne (obsługa HSC, 500 kHz)
    • 4 wyjścia dyskretne (0,5 A)
    • 4 wejścia analogowe – 2 x (-10...+10V, PT100/PT1000 dwużyłowe) oraz 2 x (-10...+10V, lub powrót trójżyłowy)

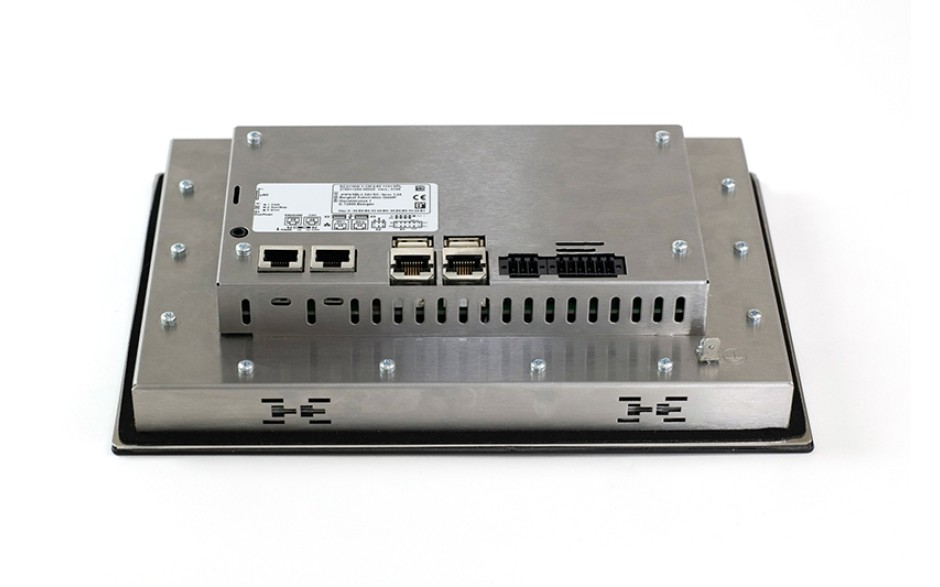

    Możliwości komunikacyjne:

    • port szeregowy: RS232/RS485
    • 2 konfigurowalne karty Ethernet
    • 2 x port USB
    • slot Micro SD
    • łatwa rozbudowa o układy rozszerzeń I/O

Parametry

PARAMETRY
Przekątna
10.1''
Numer urządzenia
270011200
Rozdzielczość
1280 x 800 pikseli
Kolory
TFT: 16.7M (24 bity/piksel)
CPU, pamięć
CPU
800 MHz ARM CPU z pojedynczym rdzeniem Cortex™-A9
Pamięć Flash
2 GB
Pamięć RAM
512 MB
Pamięć zachowywana
100 kB (FRAM)
Wymiary i waga
Wymiary
259 x 177 x 55 mm
Waga
~2.5 kg
Warunki użytkowe
Zakres temp
0…+55 °C
Wilgotność
max. 85%
Transport i przechowywanie
Zakres temp
-20 ... +70 °C
Wilgotność
max. 85%
Obsługa
Montaż
usuwalne zatrzaski
Certyfikacja
EN 61010-2-201, EN 61131-2
Środowisko programistyczne
CODESYS V3 (IEC 61131-3)
Dotyk
Pojemnościowy (multi-touch)
Zabezpieczenia
Klasa
3
Stopień
IP20, front IP55
Wpływ i odporność na interferencje
EN 61131-2 dla zastosowań przemysłowych
EN 61131-2, EN 61000-6-3 dla zastosowań mieszkaniowych
Zasilanie
Napięcie
+24V DC
Pobór prądu
max. 0.8 A, szczytowo 1.2 A
Zabezpieczenie przez zmianą polaryzacji
Tak
Interfejs Ethernet
Liczba / typ
1 x 10/100
System połączenia
RJ45
Protokoły
Standard: Modbus RTU/TCP, EtherCAT Master, CANOpen Master, NTP, FTP
Opcjonalnie: SNMP, OPC UA, J1939, Ethernet/IP, PROFINET, BACnet, KNX, IoT
Interfejs EtherCAT
Liczba / typ
1 x EtherCAT (EtherCAT master)
System połączenia
RJ45
Interfejs USB
Liczba / typ
1 x host USB 2.0/USB plug port A
Liczba cykli
Max. 1000
Interfejs CAN Bus
Liczba / typ
1 x CAN Bus
Protokoły
CAN-Bus i/lub CANopen Master
Interfejs szeregowy
Liczba / typ
1 x RS232, 1 x RS485
Protokoły
Modbus RTU
Dodatkowe funkcje
Zegar czasu rzeczywistego
Tak, z baterią podtrzymującą
Slot kart microSD
1 x microSD
I/O
Wejścia cyfrowe
4x
Wyjścia cyfrowe
4x (0.5A)
Wejścia analogowe
4 x uniwersalne wejścia analogowe (–10 V…+10 V, 2 x PT100/PT1000)
2 x (-10…+10V, PT100/PT1000 dwużyłowe)
2 x (-10…+10V, lub powrót trójżyłowy)
Bateria
Typ
Panasonic VL2020 lub podobna
Trwałość
10 lat (zależy od temp.)
Przechowywanie
1 rok bez napięcia
