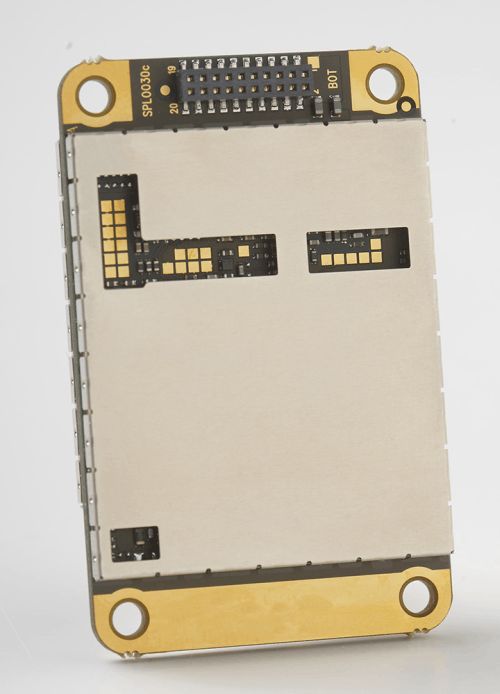

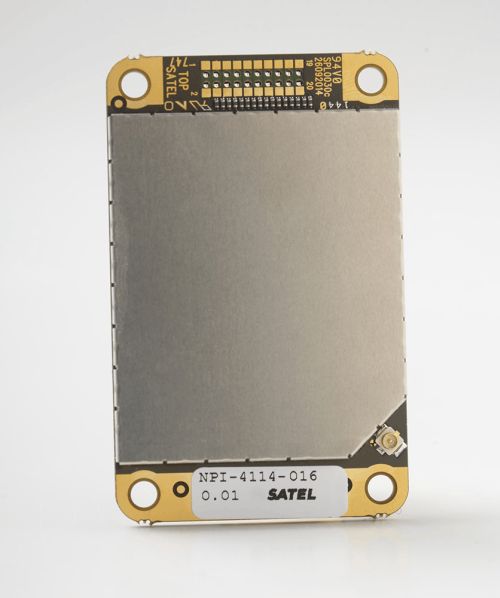

SATELLINE-M3 to moduły radiowe o miniaturowych rozmiarach, które dzięki ultralekkiej konstrukcji PCB i niskiemu poborowi mocy, doskonale sprawdzają się w integracji z innymi urządzeniami.

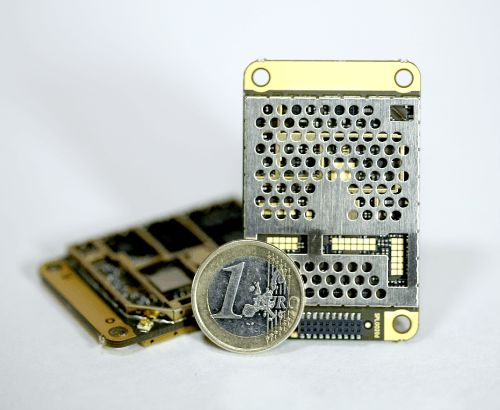

Moduły radiowe SATELLINE-M3 w porównaniu z innymi układami bezprzewodowymi dostępnymi na rynku wyróżniają miniaturowe rozmiary 56x36x7, ultralekka konstrukcja PCB z osłoną o wadze 18 gram oraz niski pobór mocy. Taka budowa pozwala również na dostosowane urządzenia do własnych potrzeb, poprzez dopasowanie kształtu płytki radiowej, uchwytów montażowych oraz typu złącza antenowego.
SATELLINE-M3 to rodzina nadawczo-odbiorczych urządzeń bezprzewodowych przeznaczonych do pracy w paśmie licencjonowanym 400-470 MHz (własna częstotliwość) lub wolnym 868-870 MHz (ogólnodostępna częstotliwość bez opłat). Zasięg komunikacji dla tych urządzań może dochodzić od kilku do kilkunastu kilometrów, a dzięki obsłudze funkcji retransmisji może być on swobodnie zwiększany.
Pomimo niewielkich rozmiarów, urządzenie oferuje szereg przydatnych funkcji takich jak: korekcja błędów, retransmisja sygnału oraz szyfrowanie danych użytkownika w oparciu o 128 bitowy algorytm AES.
Konfiguracja SATELLINE-M3 odbywa się z poziomu bezpłatnego oprogramowania SATEL Configuration Manager lub za pomocą komend SL wprowadzanych z poziomu dowolnego terminala (np. SATERM lub Windows HyperTerminal). Seria SATELLINE-M3 jest kompatybilna z serią SATELLINE-3AS i SATELLINE-EASy produkowanymi przez fińską firmę SATEL Oy oraz wybranymi układami radiowymi innych producentów (Pac-Crest-4FSK, -GMSK, -FST).
 |
|
|
|
|---|---|---|---|
| SATELLLINE-M3-TR8 | SATELLLINE-M3-TR4 | SATELLLINE-M3-TR3 | |
| Nadajnik-odbiornik | |||
| Zakres częstotliwości | 868...870 MHz | 403...473 MHz | 403...473 MHz |
| Programowa zmiana częstotliwości | 868...870 MHz | 403...473 MHz | 403...473 MHz |
| Odstęp sąsiedniokanałowy | 25 kHz | Programowalny 12,5 lub 25 kHz | Programowalny 12,5 lub 25 kHz |
| Moc wyjściowa | 10 mW...500mW | 100 mW...1W | 100 mW...1W |
| Czułość (BER10E-3) dla 25 kHz | -112 dBm | -116 dBm | -116 dBm |
| Interfejs połączeniowy | |||
| Port | CMOS-UART (LVTTL, 0...3.3 Vdc) | CMOS-UART (LVTTL, 0...3.3 Vdc) | CMOS-UART (LVTTL, 0...3.3 Vdc) |
| Złącze portu | Samtec 20 pin | Samtec 20 pin | Samtec 20 pin |
| Prędkość transmisji na porcie | 1200...115200 bit/s | 1200...115200 bit/s | 1200...115200 bit/s |
| Prędkość transmisji w powietrzu - 12.5 kHz | - | 14400 bit/s | 9600 bit/s |
| Prędkość transmisji w powietrzu - 25 kHz | 19200 bit/s | 28800 bit/s | 19200 bit/s |
| Funkcje dodatkowe | |||
| Retransmiter | Tak | Tak | Tak |
| Trasowanie połączeń | Nie | Nie | Nie |
| Zdalna diagnostyka i programowanie | Nie | Nie | Nie |
| Korekcja błędów | Tak | Tak | Tak |
| Wyświetlacz LCD | Nie | Nie | Nie |
| Dwa odbiorniki | Nie | Nie | Nie |
| Element chłodzący | Nie | Nie | Nie |
| Dual Band | Nie | Tak | Tak |
| Szyfrowanie danych (AES 128) | Tak | Tak | Tak |
| Parametry ogólne |
|||
| Złącze antenowe | 50 ohm Standard: HIROSE U.FL Opcja: adapter TNC,SMA, MCX, MMCX |
50 ohm Standard: HIROSE U.FL Opcja: adapter TNC,SMA, MCX, MMCX |
50 ohm Standard: HIROSE U.FL Opcja: adapter TNC,SMA, MCX, MMCX |
| Napięcie zasilania | +4 VDC | +4 VDC | +4 VDC |
| Pobór mocy [VA] | 0.87 RX/4.3 TX | 0.87 RX/4.7 TX | 0.87 RX/4.7 TX |
| Wymiary [mm] | 57 x 36 x 6.7 mm | 57 x 36 x 6.7 mm | 57 x 36 x 6.7 mm |
| Waga [g] | 20 | 18 | 18 |
| Temperatura pracy [C] | -25...55 | -25...55 | -25...55 |
| Wibracje | max. 10g (100 Hz ≤ f ≤1kHz) | max. 10g (100 Hz ≤ f ≤1kHz) | max. 10g (100 Hz ≤ f ≤1kHz) |
| Zasięg komunikacji (typowy) [km] | 8 | 15 | 15 |
| Kompatybilność | SATELLIENE-3AS 869, SATELLINE-EASy 869 | SATELLIENE-3AS, SATELLINE-EASy, Pacific Crest | SATELLIENE-3AS, SATELLINE-EASy, Pacific Crest |
