Linia radiomodemów SATELLAR-XT została opracowana z myślą o nowoczesnych obiektach przemysłowych, w których sieć szeregowa jest zastępowana przez standard Ethernet. Są to urządzenia w pełni cyfrowe pozwalające na swobodne konfigurowanie większości parametrów przez użytkownika.

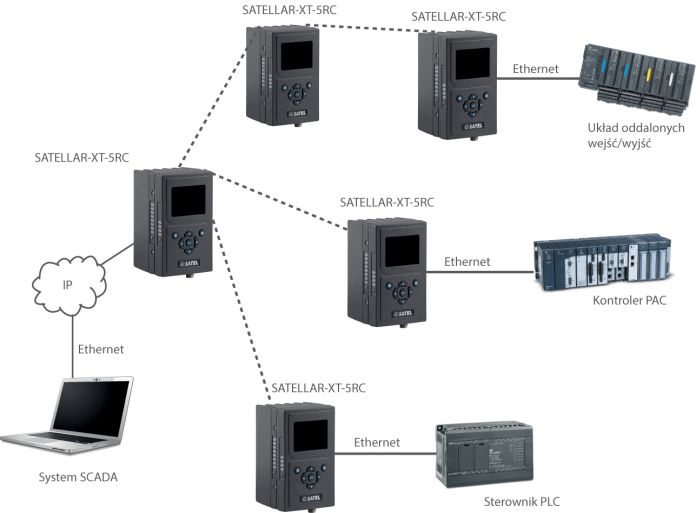

SATELLAR może pracować jako bezprzewodowy router sieci Ethernet, pozwalający na komunikację TCP i UDP lub jako urządzenie „przeźroczyste" dla protokołu, zastępujące połączenie kablowe w standardzie RS232 lub RS485. Zaletą modemu jest możliwość obsługi zarówno urządzeń szeregowych jak i Ethernet, istnieje także możliwość automatycznej konwersji protokołu, np. z MODBUS RTU na MODBUS TCP lub pracy w trybie "Virtual COM".
Zakres częstotliwości 400 - 470 MHz, czyli tzw. pasmo UHF pozwala tworzyć niezależne systemy komunikacji wykorzystujące „własny" kanał częstotliwości, co jest szczególnie istotne w bardziej odpowiedzialnych systemach. Użytkownik takiej sieci bezprzewodowej całkowicie uniezależnia się od zewnętrznych operatorów oraz od opłat związanych z przesyłem danych. Dzięki temu transmisja informacji może odbywać się "online".

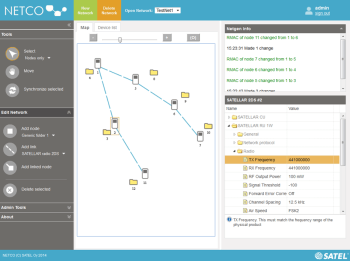

Konfiguracja radiomodemów SATELLAR może odbywać się z poziomu dowolnej przeglądarki internetowej lub za pomocą dedykowanego oprogramowania NETCO. Oprogramowanie poza zmianą podstawowych parametrów radiomodemu pozwala na graficzne projektowanie całego systemu bezprzewodowego, co jest szczególnie przydatne w przypadku bardziej rozbudowanych układów sieciowych, składających się z kilkunastu lub kilkudziesięciu radiomodemów oraz zawierających stacje retransmisyjne.
Zasięg transmisji radiomodemowej przy sprzyjających warunkach terenowo - środowiskowych może dochodzić do kilkudziesięciu kilometrów. Może on zostać zwiększony poprzez zastosowanie anten o większym zysku lub retransmiterów sygnału.

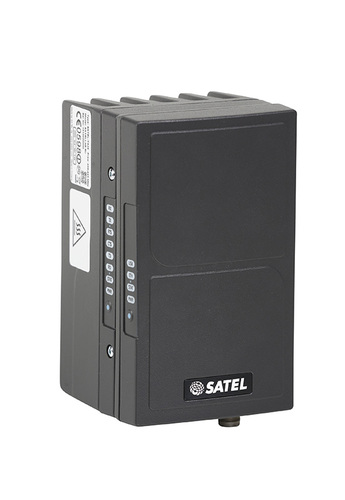

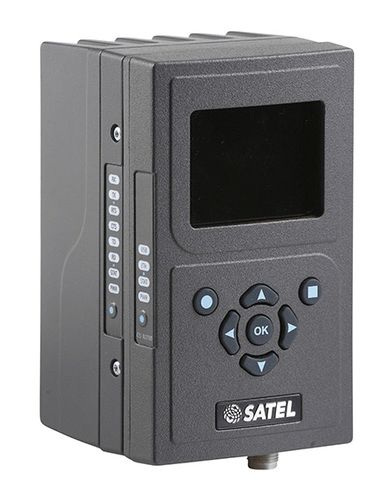

SATELLAR dostępny jest w wersji podstawowej lub z wbudowanym wyświetlaczem ciekłokrystalicznym i 7 przyciskową miniklawiaturą, umożliwiającą zmianę kluczowych parametrów urządzenia, bez konieczności podłączania komputera. Dodatkowo na ekranie wyświetlana jest aktualna wartość poziomu sygnału odbieranego (RSSI), dostarczająca informacji o jakości połączenia radiowego. Funkcjonalność ta jest szczególnie przydatna podczas testów komunikacji przeprowadzanych w celu optymalnego doboru anten, miejsca montażu stacji, wysokości masztu, itd.
Podczas projektowania SATELLAR, szczególny nacisk położono na zabezpieczenie danych użytkownika. Szyfrowanie danych przesyłanych drogą radiową z użyciem 128 bitowego klucza - algorytm AES (Advanced Encryption Standard) stanowi pewne zabezpieczenie dla transmitowanych danych. Urządzenie wyposażone jest również w mechanizm firewall.

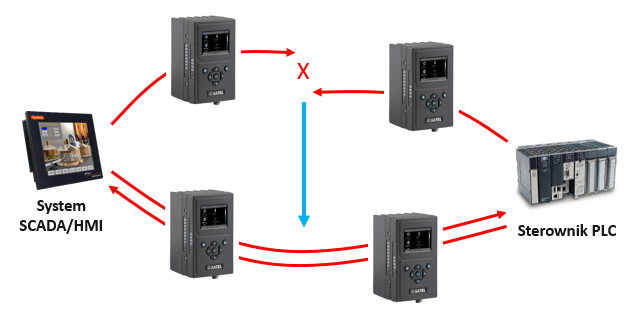

SATELLAR oferuje możliwość pracy w układzie redundancji VRRP z monitorowaniem dostępności połączenia. Mechanizm w przypadku awarii podstawowej trasy komunikacyjnej przełączy transmisję danych na trasę rezerwową. Alternatywna droga może być zbudowana w oparciu o zdublowane połączenie bezprzewodowe wykorzystujące radiomodemy SATELLAR lub w oparciu o dowolne inne urządzenia kompatybilne ze standardem VRRP (RCF 5798), np. switch lub router przewodowy.
Radiomodemy często wykorzystywane są w aplikacjach, w których kluczowymi parametrami są stabilność i niezawodność. Aby sprostać tym wymaganiom SATELLAR oferuje narzędzia diagnostyczne oraz możliwość zdalnego zarządzania całą siecią bezprzewodową.
Dzięki wysokiej klasie zabezpieczeń IP52 urządzenia te są odporne na działanie pyłu oraz kurzu. Bezpieczne i długie użytkowanie zapewnia także szeroki zakres temperatury w jakiej mogą pracować: -25°C do +70°C.
 |
|
|---|---|
| SATELLAR-XT | |
| Nadajnik-odbiornik | |
| Zakres częstotliwości | 400...445 MHz 440...485 MHz |
| Programowa zmiana częstotliwości | 45MHz |
| Odstęp sąsiedniokanałowy | Programowalny 12,5 lub 25 kHz lub 150kHz |
| Moc wyjściowa | 100mW...5W |
| Czułość (BER10E-3) dla 12,5 kHz (25kHz) | -119 (-116) dBm |
| Interfejs połączeniowy |
|

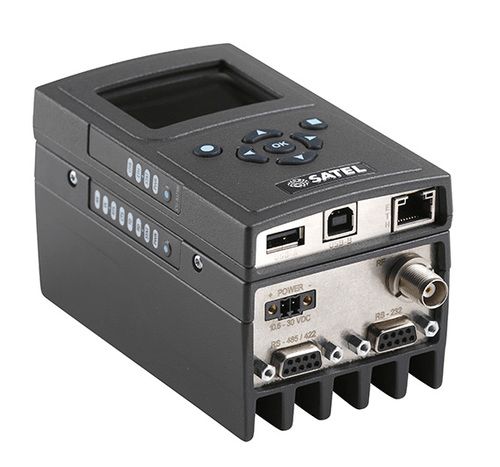

| Port | RS232, RS422/485, Ethernet, USB-A, USB-B |
| Złącze portu | RJ45, D9 - 9 pin |
| Prędkość transmisji w powietrzu - 12,5 kHz | 19.2 kbps |
| Prędkość transmisji w powietrzu - 25 kHz | 38.4 kbps |
| Prędkość transmisji w powietrzu - 150 kHz | 230 kbps |
| Funkcje dodatkowe |
|
| Retransmiter | Tak |
| Trasowanie połączeń | Tak |
| Zdalna diagnostyka i programowanie | Tak |
| Korekcja błędów | Tak |
| Wyświetlacz LCD | Opcja |
| Dwa odbiorniki | Nie |
| Element chłodzący | Tak (pasywny) |
| Dual Band | Tak |
| Protokoły: SATEL/PCC/Trimtalk/Trimble | Tak/Nie/Nie/Nie |
| Parametry ogólne |
|
| Złącze antenowe | TNC, 50 Ohm, żeńskie |
| Napięcie zasilania | +10.5...+30 VDC |
| Pobór mocy [VA] | 4.8 RX/9.3–19.9 TX |
| Wymiary [mm] | 130x76.8x76.5 mm |
| Waga [g] | 900 |
| Temperatura pracy [C] | -25...55 |
| Obudowa | IP52 |
| Zasięg komunikacji (typowy) [km] | 20 |
| Kompatybilność | SATELLAR |
