Modułowy, bardzo niezawodny układ wejść-wyjść przeznaczony do rozbudowy lokalnej i oddalonej systemów tradycyjnych oraz układów wysokiej dostępności. Przeznaczony do aplikacji wymagających możliwości serwisu i rozbudowy układu wejść-wyjść na ruchu.

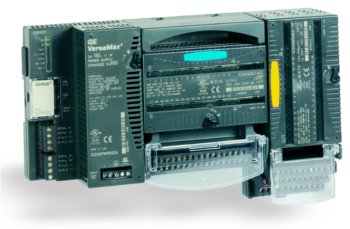

VersaMax I/O to jeden z najczęściej wykorzystywanych w przemyśle układów wejść-wyjść oddalonych pozwalających na wydajną i prostą rozbudowę systemu sterowania o kilkaset dodatkowych sygnałów wejść/wyjść. Oddalone węzły mogą pracować w sieci Ethernet, Profibus DP, Genius oraz Profinet co w połączeniu z dużymi możliwościami jakie daje zastosowanie modułów rozszerzeń serii VersaMax, pozwala na ich stosowanie we wszystkich typach instalacji.
Układ wejść/wyjść rozproszonych VersaMax I/O budowany jest z tych samych elementów składowych (podstawki, moduły wejść/wyjść), co sterowniki serii VersaMax wykorzystując zamiast jednostki centralnej dedykowany interfejs komunikacyjny. Pozwala to oddalić węzeł od sterownika, co w systemach o dużym rozproszeniu przekłada się na wyraźną redukcję kosztów (ograniczenie ilości długich, wielożyłowych kabli sygnałowych), ułatwia obsługę i serwis węzłów oraz znacząco podnosi jakość samych pomiarów (wysoka odporność na zakłócenia). Wykorzystanie tych samych elementów składowych co w tradycyjnych systemach opartych o standard VersaMax ogranicza koszty związane z utrzymaniem magazynu części zamiennych.
Oddalony węzeł IO zbudowany w ramach serii VersaMax obsługuje do 8 modułów instalowanych za interfejsem komunikacyjnym. W zależności od wybranego interfejsu w jednej sieci może pracować do 255 oddalonych układów IO pozwalając na obsługę średnich i dużych systemów sterowania.
VersaMax IO obsługują wymianę oraz serwis modułów na ruchu. Pozwala to na stosowanie ich jako oddanych układów IO w systemach w których nie dopuszcza się zatrzymania prowadzenia procesu z uwagi na koszty i zagrożenie jakie to za sobą pociąga. Interfejs komunikacyjny do sieci Profinet posiada podwojone porty komunikacyjne (światłowodowy lub 10/100BaseT w zależności od modelu) dzięki czemu VersaMax IO jest odporny na uszkodzenia magistral komunikacyjnych oraz zakłócenia.
W systemach gdzie od oddalonych węzłów IO oprócz obsługi danych obiektowych wymaga się obsługi lokalnej logiki można wykorzystać interfejs komunikacyjny posiadający funkcję lokalnego sterownia. Węzeł taki może realizować lokalnie algorytm sterowania, pozostając w dalszym ciągu jednostką podrzędną dla nadrzędnego systemu sterowania całą instalacją. W węzłach oddalonych wykorzystujących interfejs Profinet istnieje możliwość zainstalowania mastera sieci Profibus DP oraz modułu Modbus RTU Master co pozwala na lokalną obsługę urządzeń.
W zależności od szaf sterowniczych moduły rozszerzeń węzła mogą być instalowane na szynie DIN bez użycia jakichkolwiek narzędzi w pozycji poziomej lub pionowej oszczędzając miejsce w szafie. Bardzo wysoki współczynnik MTBF systemu VersaMax pozwala na certyfikowanie urządzeń oraz daje gwarancję długiej, bezawaryjnej pracy.
Wykorzystując do komunikacji z redundantnym systemem sterowania węzeł I/O zbudowany w oparciu o serię VersaMax, oprócz zbierania danych procesowych ma możliwość wgrania do niego lokalnej logiki, która może wykonywać np. procedury bezpiecznego odstawienia instalacji w przypadku utraty komunikacji z układem nadrzędnym lub lokalnie obsługiwać inne urządzenia.
Praca w sieci Genius, DeviceNet, Profibus DP, Profinet oraz Ethernet
W zależności od posiadanej infrastruktury sieciowej oddalone węzły mogą być wyposażone w dedykowane interfejsy komunikacyjne pozwalające na ich stosowanie w różnych standardach wymiany danych.
Obsługa modułów komunikacyjnych w ramach oddalonego węzła
Interfejsy komunikacyjne wykorzystywane do budowanie oddalonych układów IO pozwalają na obsługę modułów komunikacyjnych co podnosi funkcjonalność samego węzła. Wraz z interfejsem komunikacyjnym sieci Profinet będzie współpracował moduł master sieci Profibus DP, DeviceNet oraz Genius pozwalając na tworzenie podsieci dla których węzeł oddalony będzie pełnił funkcję Mastera.
Zdalna obsługa urządzeń na sieci Modbus RTU
W przypadku budowy węzła w oparciu o interfejs do sieci Genius lub Profinet mamy możliwość dodania modułu Modbus RTU Master do oddalonego układ I/O. Przy jego pomocy w sposób zdalny możemy sterować i odpytywać urządzenia pracujące na sieci (analizatory, wagi) bez potrzeby układania długich kabli komunikacyjnych pomiędzy urządzeniami obiektowymi a jednostką centralną.
Zaloguj się, by zobaczyć niższe ceny. Dla nowych kont potrzebujemy 24h na przydzielenie rabatu.
| Produkt | Cena netto | ||
|---|---|---|---|
 |
VersaMax - Zapasowa bateria do jednostki centralnej sterownika Kod produktu: IC200ACC001 Zobacz w sklepie » |
15 PLN |
|
 |
3 100 PLN |
||
|
|
2 400 PLN |
||
 |
VersaMax - Zapasowa bateria do jednostki centralnej sterownika VersaMax (szt.1) Kod produktu: AS200ACC001 Zobacz w sklepie » |
15 PLN |
|
 |
7 100 PLN |
