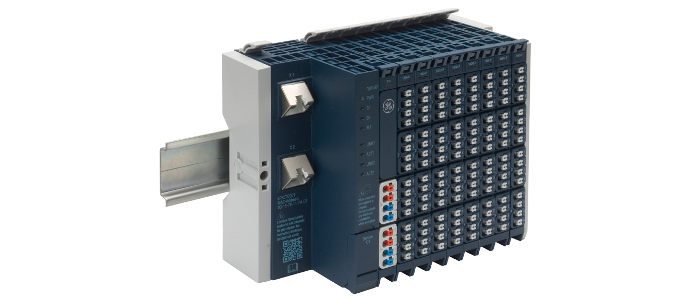

RSTi-EP to modułowy układ wejść-wyjść oddalonych zaprojektowany z myślą o aplikacjach Industrial Internet. Pozwala na pracę w szerokim zakresie temperatur, posiada bardzo rozbudowaną diagnostykę, łączność typu plug-and-play oraz wysoką gęstość upakowania kanałów - wszystko po to aby ułatwić projektowanie i obsługę systemów maszynowych, linii technologicznych oraz aplikacji procesowych.

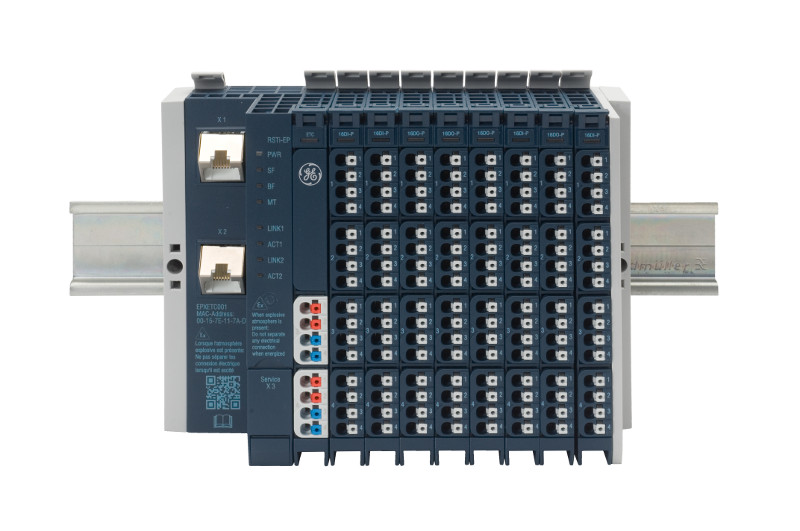

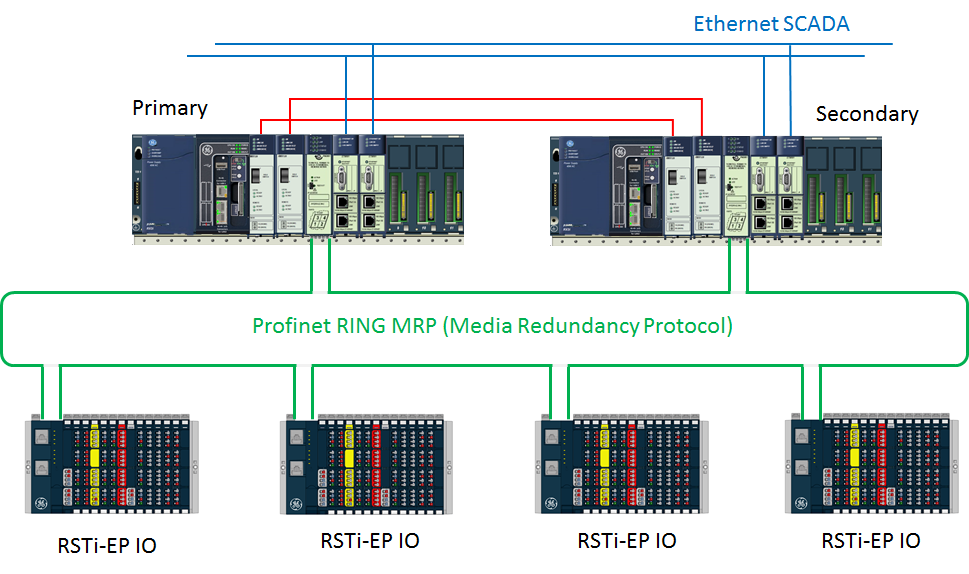

Węzeł RSTi-EP może pracować w aplikacjach dyskretnych i procesowych. Pozwala na to między innymi obsługa HotSwap czyli możliwość wymiany modułów bez zatrzymywania pracy całego węzła oraz redundantna komunikacja do warstwicy sterującej. RSTi-EP może być także wykorzystany jako układ I/O w redundantnych systemach sterowania PACSystems HA.
Konfiguracja sprzętowa węzła RSTi-EP oprócz tradycyjnych modułów rozszerzeń wejść/wyjść może także obsługiwać moduły bezpieczne, pozwalając budować systemy z certyfikatem SIL3 wymaganym obecnie w maszynach.
Wyposażenie każdego interfejsu komunikacyjnego w WebServer pozwala na zdalny serwis węzłów RSTi-EP. WebServer daje dostęp do tablicy błędów z możliwością łatwej analizy pracy przez inżyniera, pozwala dodatkowo na dostęp do aktualnych wartości procesowych, forsowanie sygnałów, a także obsługę alarmów i ustawienia wartości domyślnych.

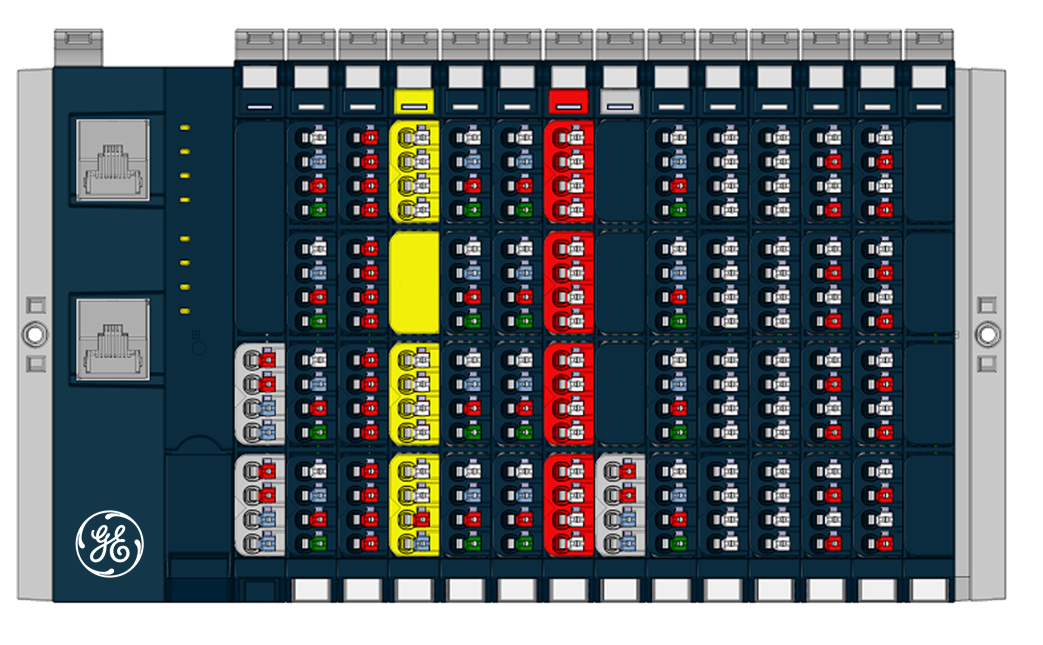

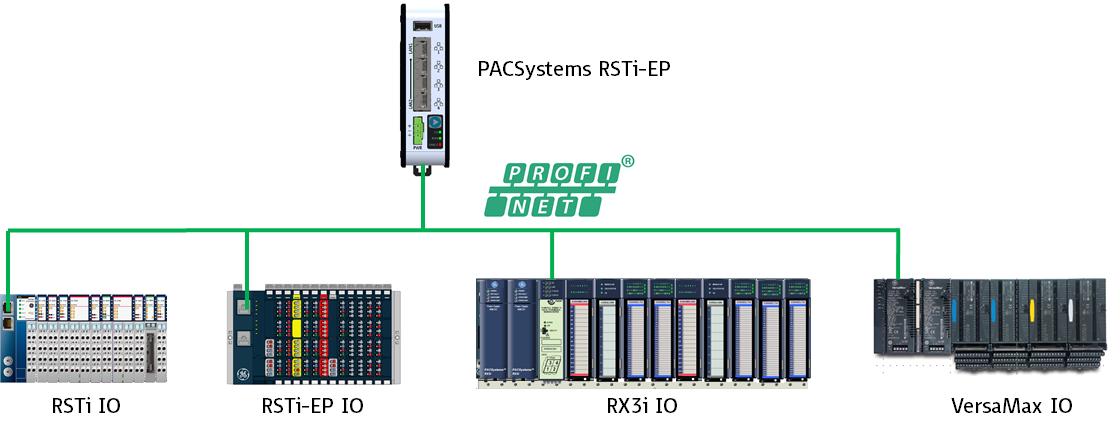

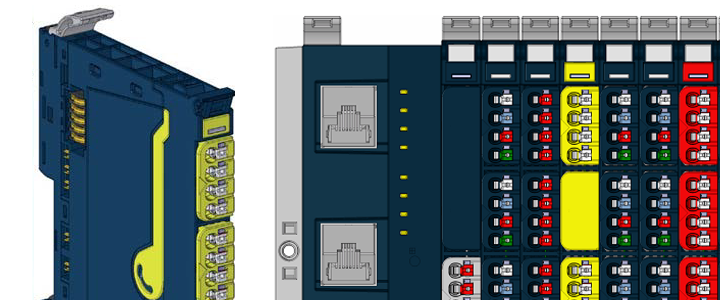

RSTi-EP to modułowy układ wejść/wyjść typu Slice IO, którego budowa nie wykorzystuje dedykowanej kasety montażowej. RSTi-EP może być podłączony do dowolnego systemu nadrzędnego w oparciu o sieć Profibus DP, Profinet, EtherCAT lub Modbus TCP, a każdy węzeł RSTi-EP może składać się z maksymalnie 64 modułów rozszerzeń. Oznacza to, że w ramach jednego węzła można obsłużyć do 1024 sygnałów obiektowych.

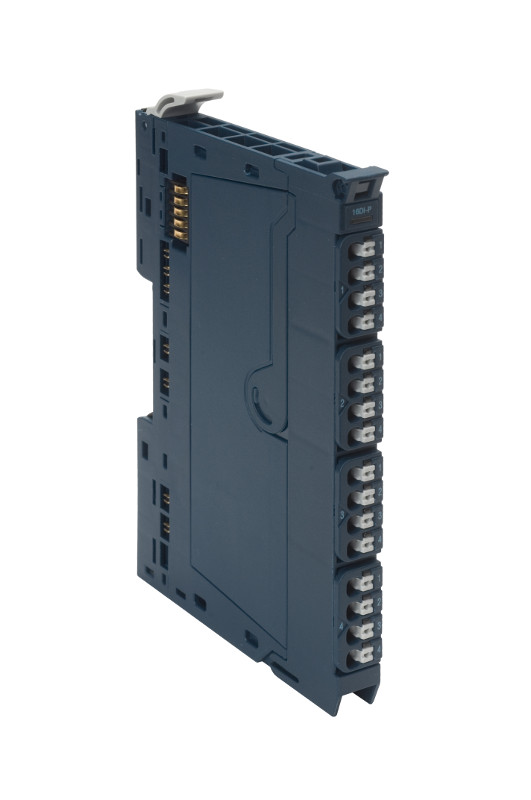

Szerokość pojedynczego modułu to zaledwie 11.5 mm co oznacza, że szerokość całego węzła RSTi-EP 64 modułami rozszerzeń wynosi niecałe 80 cm. W bezpośredni sposób przekłada się to na mniejsze szafy sterownicze. Małe rozmiary węzła pozwalają na montaż RSTi-EP blisko czujników i sensorów dzięki czemu możemy dodatkowo ograniczyć ilość okablowania obiektowego.
Interfejsy komunikacyjne do łączenia węzła z układem nadrzędnym wyposażone są w podwójne porty pozwalające na podłączanie RSTi-EP w kilku możliwych topologiach: magistrali, gwiazdy oraz ring w przypadku interfejsu obsługującego Profinet.

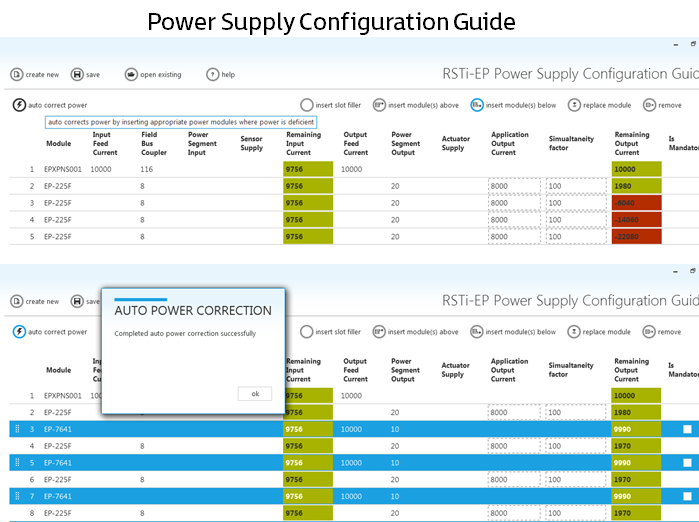

Właściwa praca węzła RSTi-EP wymaga doboru odpowiedniej ilości zasilaczy systemowych których zadaniem jest dostarczanie niezbędnej mocy do zasilanie węzła, torów pomiarowych oraz układów wyjściowych. Dedykowane narzędzie dostarczane bezpłatnie przez producenta wspiera programistę w doborze niezbędnej ilości zasilaczy w zależności od konfiguracji i obciążenia węzła I/O.
Innowacyjne podejście do kwestii zasilania modułów rozszerzeń rozdzielające tor zasilania modułów wejściowych od toru zasilania modułów wyjściowych bardzo ułatwia serwis RSTi-EP, pozwalając na wyłączenie danej sekcji na czas serwisu bez wpływu na pozostałą część modułów pracujących w węźle.

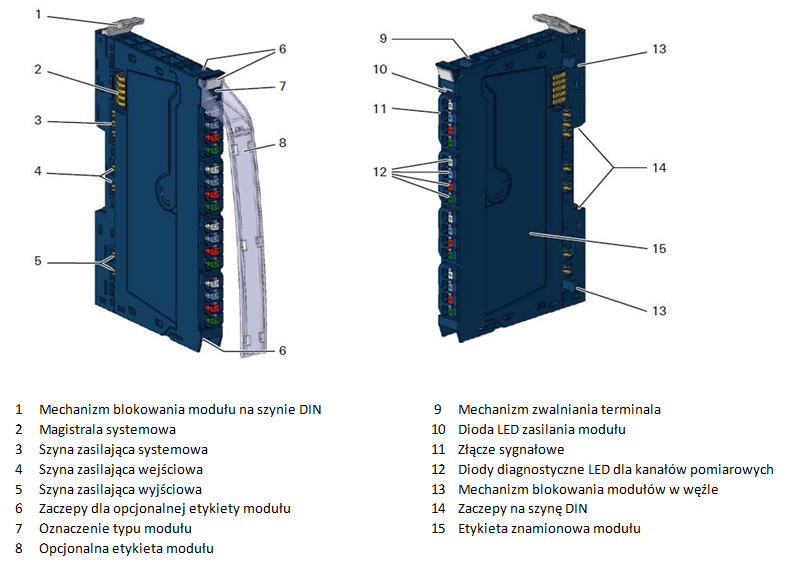

Diagnostyka pracy całego węzła, modułów i torów pomiarowych możliwa jest dzięki wbudowanym diodom LED. Dostarczają one informacji o zasilaniu modułu, błędach systemowych i komunikacji z systemem nadrzędnym. Diody LED na modułach rozszerzeń pozwolą nam sprawdzić poprawność zasilania modułu, błędy w komunikacji z interfejsem, przeciążenie wyjść modułu, błąd pomiaru na poszczególnych kanałach, rozwarcie pętli pomiarowej, a także błąd firmware.

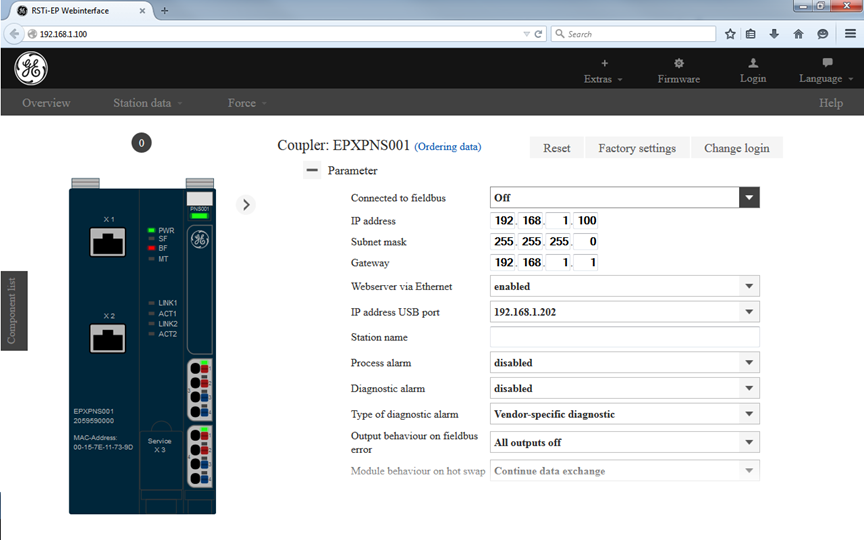

Każdy błąd w węźle RSTi-EP automatycznie generuje wpis w tablicy błędów. Dostęp do tablicy błędów możliwy jest za pośrednictwem wbudowanego WebServera, który pozwala dodatkowo na podgląd aktualnych wartości procesowych, forsowanie sygnałów, obsługę alarmów i ustawienia wartości domyślnych na wyjściach RSTi-EP. WebServer pozwala także na sprawdzenie wersji firmware oraz na jego aktualizację w pojedynczych modułach lub jednocześnie w kilku.

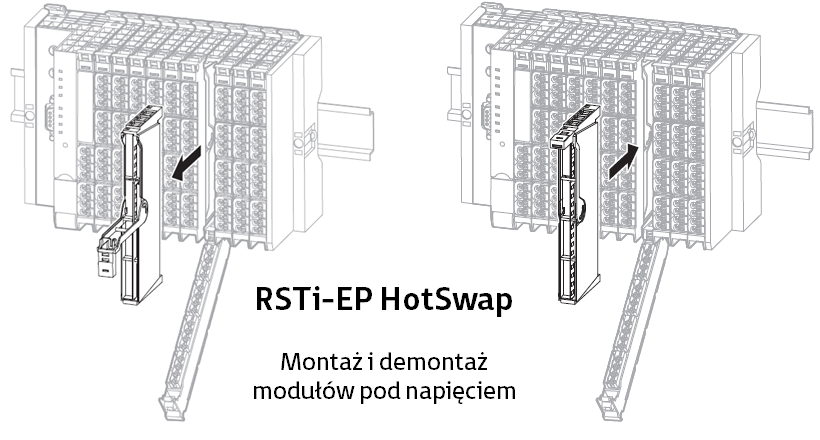

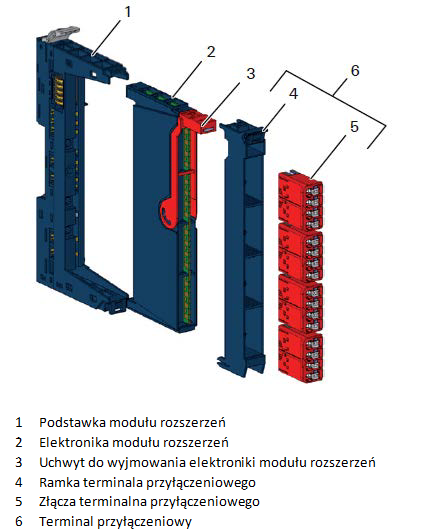

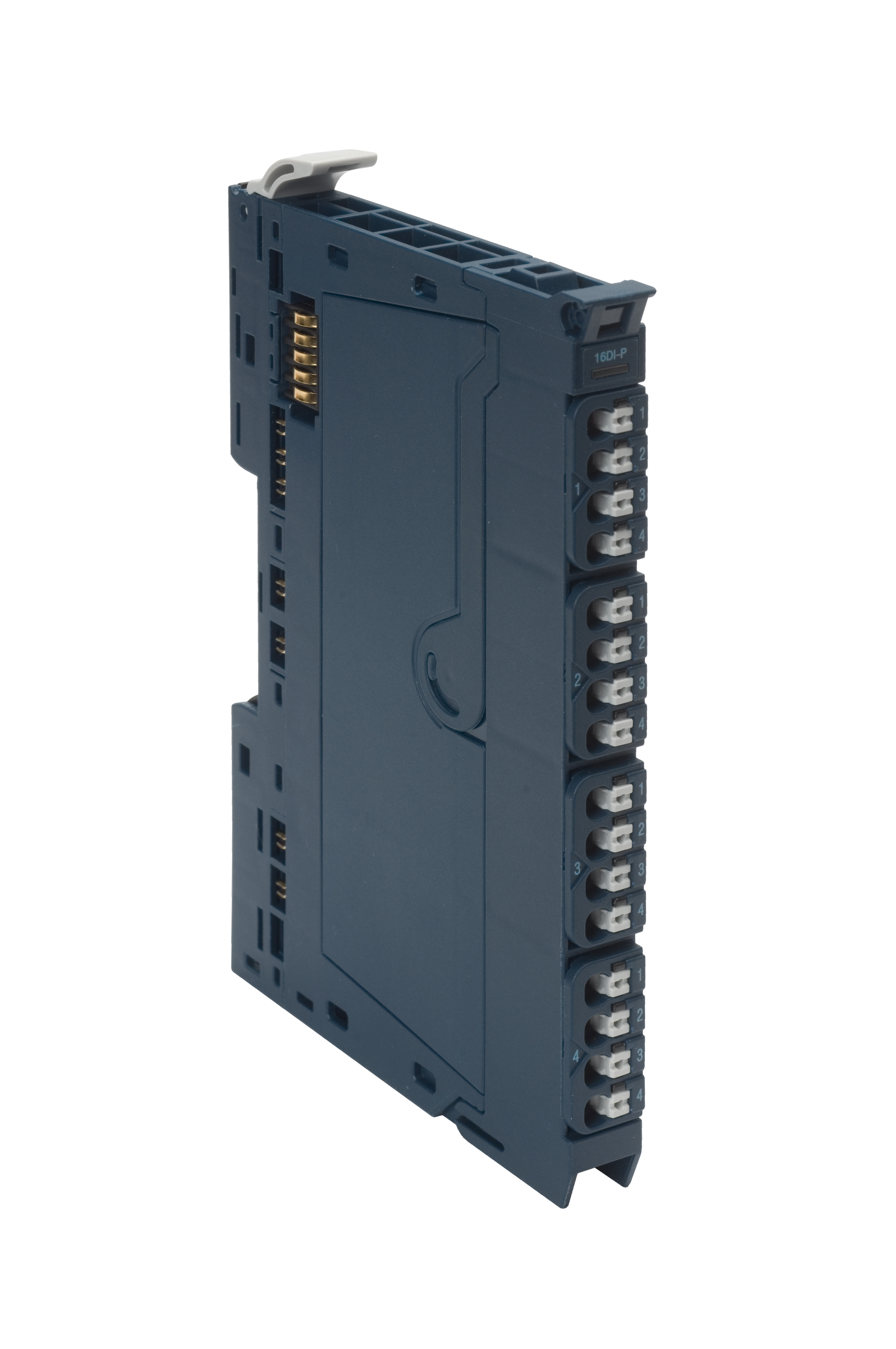

Serwis i wymiana modułów realizowana jest na ruchu dzięki obsłudze funkcji Hot-Swap (wyjmowanie modułów rozszerzeń pod napięciem, bez wpływu na pozostałe elementy). Umożliwia to konstrukcja RSTi-EP, w której każdy moduł osadzony jest na standardowej podstawce. Zadaniem podstawki jest dystrybucja zasilania w układzie oraz zapewnienie komunikacji pomiędzy kolejnymi modułami rozszerzeń a interfejsem komunikacyjnym, pomimo usunięcia modułu sygnałowego.
Nowy kontroler modułowy CPE100 – budowa i konfiguracja krok po kroku
Jakie korzyści daje zastosowanie kontrolera CPE100? Jak go skonfigurować, podłączyć układ wejść/wyjść oddalonych oraz jak wgrać konfigurację i program sterujący?
3 rzeczowe argumenty za nowymi układami I/O od GE
Mniejsze gabaryty, prostszy serwis przez zdalny dostęp, większe bezpieczeństwo. Na czym Ci zależy najbardziej?

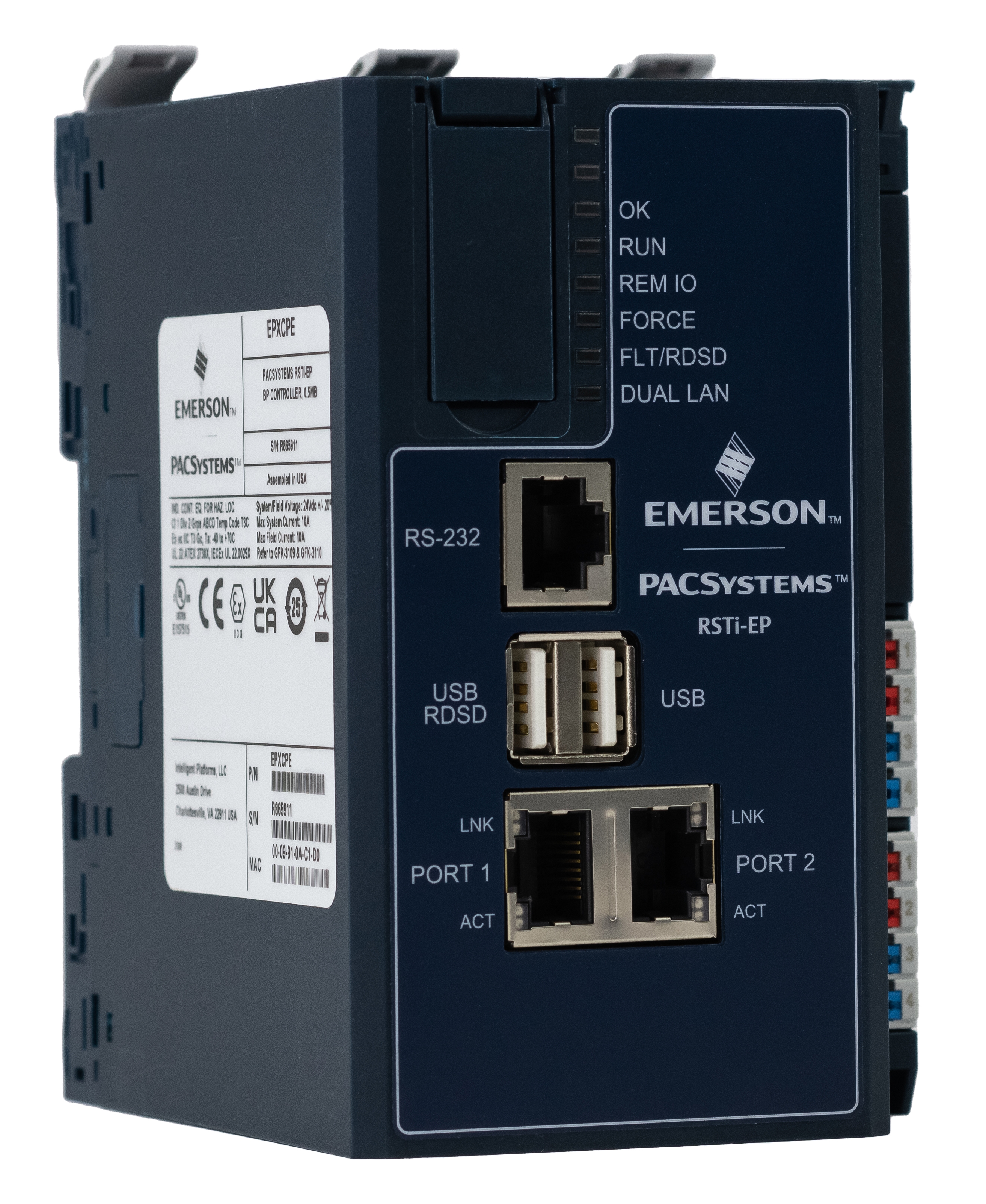

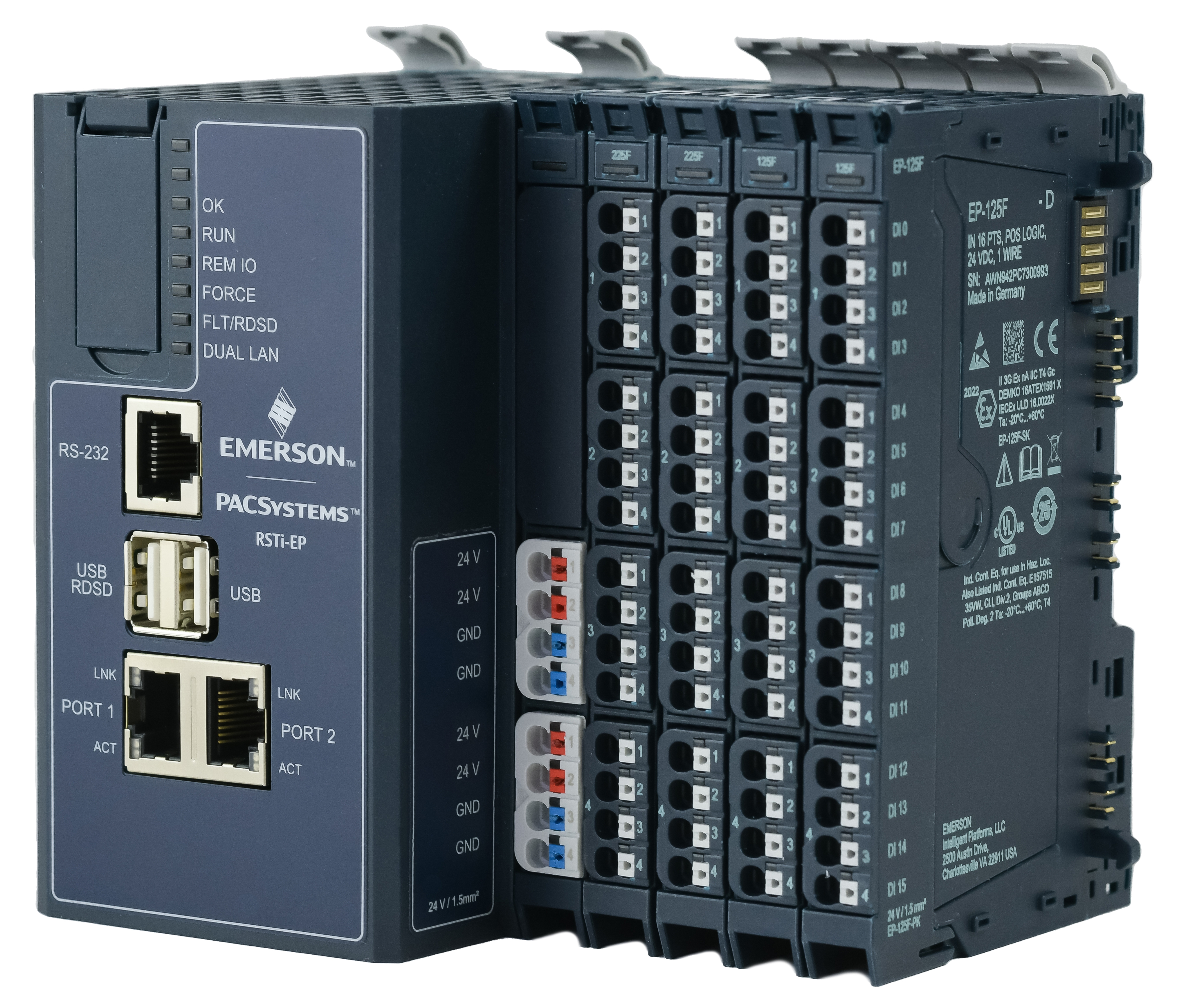

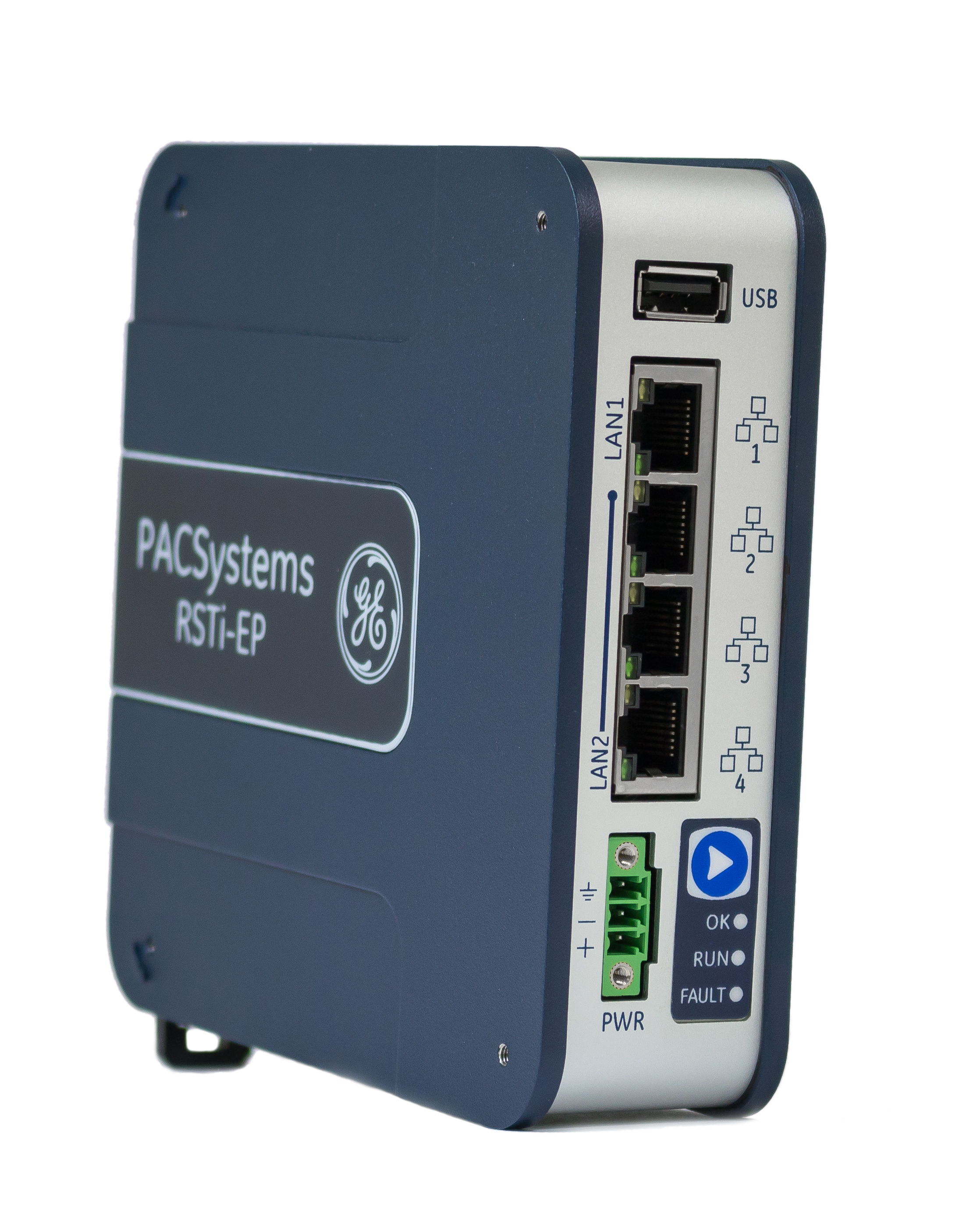

| EPSCPE100 | PACSystems RSTi-EP CPE100 - Stand Alone CPU; 1MB RAM i FLASH; 1.2 GHz Dual Core; 2x Eth; 1x USB |

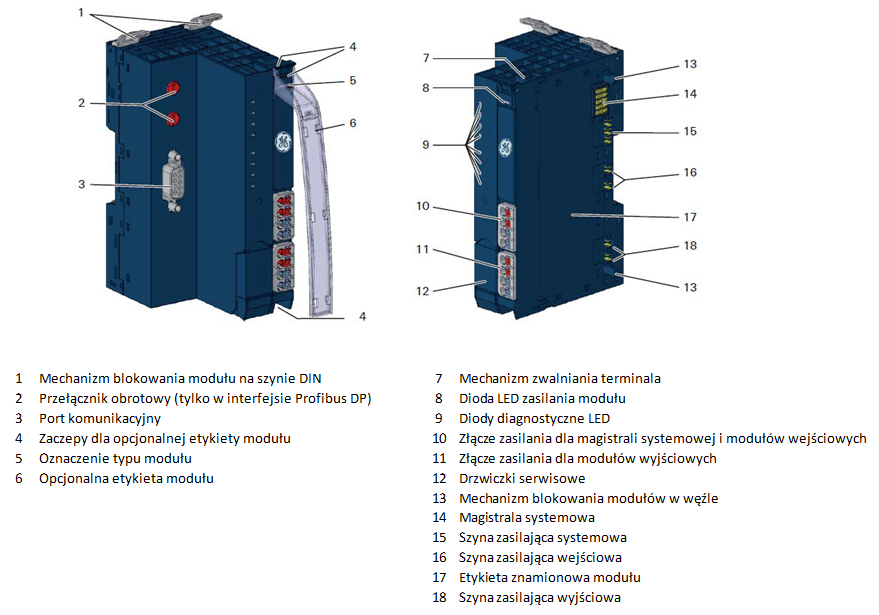

Interfejsy komunikacyjne

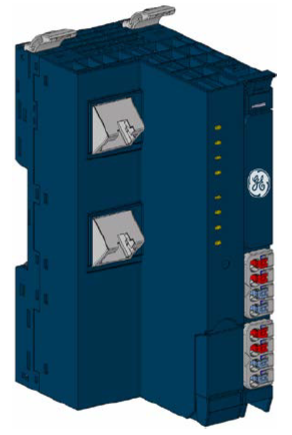

| EPXETC001 | interfejs komunikacyjny EtherCat; 2x RJ45; 1024B (input + output) |
| EPXMBE001 | interfejs komunikacyjny Modbus TCP Server; 2x RJ45; 1024B (input + output) |
| EPXPBS001 | interfejs komunikacyjny Profibus DP Slave |
| EPXPNS001 | interfejs komunikacyjny Profinet IRT; 2x RJ45; 1024B (input + output) |
Moduły wejść dyskretnych
| EP-1214 | 4 wejścia dyskretne 24VDC; logika dodatnia |
| EP-1218 | 8 wejść dyskretnych 24VDC; logika dodatnia |
| EP-125F | 16 wejść dyskretnych 24VDC; logika dodatnia |
| EP-12F4 | 4 wejścia dyskretne 24VDC; logika dodatnia; Time Stamp |
| EP-1318 | 8 wejść dyskretnych 24VDC; logika dodatnia |
Moduły wejść bezpiecznych

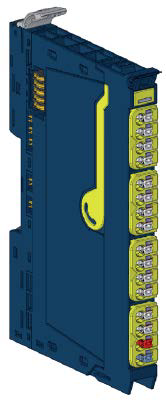

| EP-1901 | 1 wejście dyskretne bezpieczne 24 VDC |
| EP-1902 | 2 wejścia dyskretne bezpieczne 24 VDC |
| EP-1922 | 2 wejścia dyskretne bezpieczne 24 VDC; programowalne opóźnienie |
Moduły wyjść dyskretnych
| EP-2214 | 4 wyjścia dyskretne 24VDC, 0.5A; logika dodatnia |
| EP-2218 | 8 wyjść dyskretnych 24VDC, 0.5A; logika dodatnia |
| EP-225F | 16 wyjść dyskretnych 24VDC, 0.5A; logika dodatnia |
| EP-2614 | 4 wyjścia dyskretne 24VDC, 2A; logika dodatnia |
| EP-2634 | 4 wyjścia dyskretne 24VDC, 2A; logika dodatnia/ujemna |
| EP-2714 | 4 wyjścia dyskretne przekaźnikowe 24-220 VDC/VAC, 6A; logika dodatnia; 2 przewodowe |
| EP-2814 | 4 wyjścia dyskretne 230VAC, 1A; logika dodatnia |
Moduły wejść analogowych
| EP-3124 | 4 wejścia analogowe prądowo/napięciowe (0-5V, ±5V, 0-10V, ±10V, 1-5V, 2-10V, 0-20mA, 4-20mA); 12 bit |
| EP-3164 | 4 wejścia analogowe prądowo/napięciowe (0-5V, ±5V, 0-10V, ±10V, 1-5V, 2-10V, 0-20mA, 4-20mA); 16 bit |
| EP-3264 | 4 wejścia analogowe prądowo/napięciowe (0-5V, ±5V, 0-10V, ±10V, 1-5V, 2-10V, 0-20mA, 4-20mA); 16 bit; diagnostyka |
| EP-3368 | 8 wejść analogowych prądowych (0-20mA, 4-20mA); 16 bit |
| EP-3468 | 8 wejść analogowych prądowych (0-20mA, 4-20mA); 16 bit; diagnostyka |
| EP-3704 | 4 wejścia analogowe rezystancyjne (Pt100, Pt200, Pt500, Pt1000, Ni100, Ni120, Ni 200, Ni500, Ni1000); 16 bit; diagnostyka |
| EP-3804 | 4 wejścia analogowe termoparowe (J, K, T, B, N, E, R, S, L, U, C, mV); 16 bit; diagnostyka |
Moduły wyjść analogowych
| EP-4164 | 4 wyjścia analogowe prądowo/napięciowe (0-5V, ±5V, 0-10V, ±10V, 1-5V, 2-10V, 0-20mA, 4-20mA); 16 bit |
| EP-4264 | 4 wyjścia analogowe prądowo/napięciowe (0-5V, ±5V, 0-10V, ±10V, 1-5V, 2-10V, 0-20mA, 4-20mA); 16 bit; diagnostyka |
Moduły specjalne
| EP-5111 | 1 wejście HSC; AB 100kHz; 1 wyjście dyskretne 24VDC, 0.5A |
| EP-5112 | 2 wejścia HSC; AB 100kHz |
| EP-5212 | 2 wejścia do pomiaru częstotliwości; 100kHz |
| EP-5261 | moduł komunikacyjny RS232/422/485 |
| EP-5311 | wejście enkoderowe SSI; format BCD lub Gray; 5/24VDC |
| EP-5422 | 2 wyjścia PWM; logika dodatnia; 2A |
| EP-5442 | 2 wyjścia PWM; logika dodatnia; 0.5A |
Moduły zasilające
| EP-700F | moduł dystrybucji sygnału uziemienia |
| EP-710F | moduł dystrybucji sygnału +0VDC z szyny wejściowej (Uin) |
| EP-711F | moduł dystrybucji sygnału +24VDC z szyny wejściowej (Uin) |
| EP-750F | moduł dystrybucji sygnału +0VDC z szyny wyjściowej (Uout) |
| EP-751F | moduł dystrybucji sygnału +24VDC z szyny wyjściowej (Uout) |
| EP-7631 | moduł zasilacza 24VDC dla szyny wyjściowej (Oout); 10A |
| EP-7641 | moduł zasilacza 24VDC dla szyny wejściowej (Oin); 10A |
Akcesoria dodatkowe
| EP-8100 | etykieta |
| EP-8300 | złącze standardowe |
| EP-8301 | blokada początkowa i końcowa na szynę DIN |
| EP-8310 | atrapa modułu |
| EP-8360 | złącze wysokiej gęstości; 8 sztuk (dla EP-3368, EP-3468) |
| EP-8631 | zestaw złączy dla szyny wejściowej (Uin) |
| EP-8641 | zestaw złączy dla szyny wyjściowej (Uout) |
