Astraada One Modular

Wysokowydajne 4-rdzeniowe jednostki centralne PLC
oparte na Raspberry Pi®

Zobacz zestaw startowy

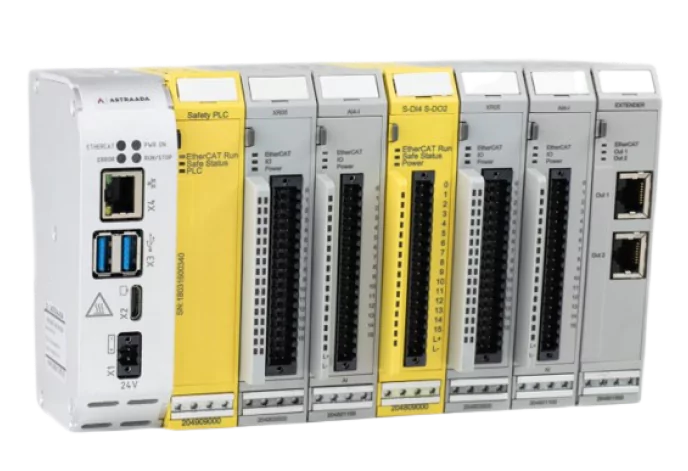

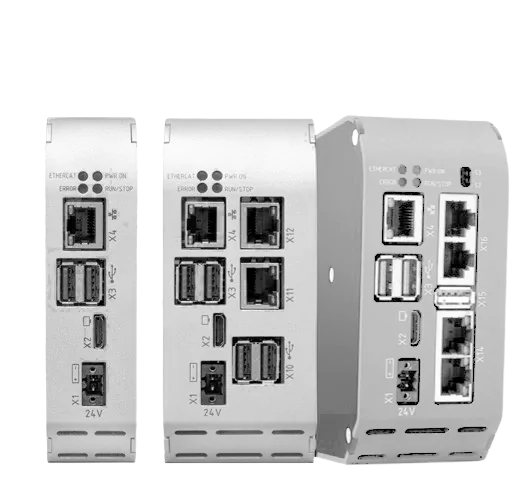

zdjecie Astraada_One_Modular_modułowy_Sterownik_PLC
ikona procesor

Quad Core
4 x 1,5 GHz

Steruj czterema rdzeniami jednocześnie

ikona raspberry pie

Raspberry Pi®


Korzystaj z popularnej platformy komputerowej

ikona plug and play

Plug & play


Podłączaj, rozbudowuj i korzystaj szybko - modułowo


Raspberry Pi® , mimo że pierwotnie nie był projektowany dla sektora przemysłowego, zdobył uznanie jako skuteczny minikomputer w tym obszarze. Tradycyjne metody dominowały dotychczasowe procesy produkcyjne, jednak obecnie coraz większą popularność zdobywają różnorodne minikomputery oraz podobne urządzenia, stosowane przez inżynierów w sterowaniu, monitorowaniu i zarządzaniu zakładami produkcyjnymi.

W dobie koncepcji Przemysłu 4.0, zapotrzebowanie na moc obliczeniową przekracza możliwości konwencjonalnych rozwiązań, stąd też wiele innowacyjnych firm decyduje się na wykorzystanie minikomputerów, wspierając tym samym transformację technologiczną i cyfryzację procesów produkcyjnych.

Przykłady takich przedsiębiorstw obejmują szeroki zakres branż, które skutecznie wdrożyły Raspberry Pi® w ramach własnych innowacyjnych rozwiązań.



infografika rasberry pi

Astraada One Modular

Wydajne i elastyczne sterowniki PLC oferujące idealną równowagę między mocą obliczeniową a kosztami

Seria modułowych sterowników programowalnych rodziny Astraada One to rozwiązanie przeznaczone do sterowania zarówno małymi i średnimi aplikacjami automatyki przemysłowej, jak również bardziej rozbudowanymi, wymagającymi obsługi wielowątkowej.

Dzięki wykorzystaniu dedykowanych modułów istnieje możliwość budowania oddalonych układów wejść/wyjść oraz systemów bezpieczeństwa.

Szeroka funkcjonalność i kompatybilność ze środowiskiem CODESYS pozwalają w intuicyjny sposób programować sterowniki i tworzyć wizualizację procesów.

Dlaczego warto wybrać
Astraada One Modular?

ikona procesor quad core

Procesor Quad Core

Bardzo wydajne CPU w postaci 4 rdzeni każdy po 1,5GHz przekłada się na wysoką wielowątkowość przy czasach cyklu sięgających 500 μs.

Oznacza to, że cztery wątki na sterowniku są obsługiwane w tym samym czasie, przez co posiadamy możliwość uruchomienia czterech programów jednocześnie.

ikona rozbudowa

Rozbudowa

Umożliwiają zoptymalizowaną, indywidualną rozbudowę o oddalone moduły, zależnie od struktury systemu sterowania
ikona pamięć

Pamięć

Do 4GB pamięci RAM oraz do 32GB pamięci Flash, dzięki którym są w stanie realizować rozbudowane algorytmy sterowania
ikona ciągłość pracy

Ciągłość pracy

Awaria jednego z modułów I/O nie zatrzymuje pracy sterownika
ikona modułowość

Modułowość

System planowany w sposób elastyczny, z wykorzystaniem dostępnego miejsca w szafie sterowniczej

Rodzina produktów: Astraada One Modular

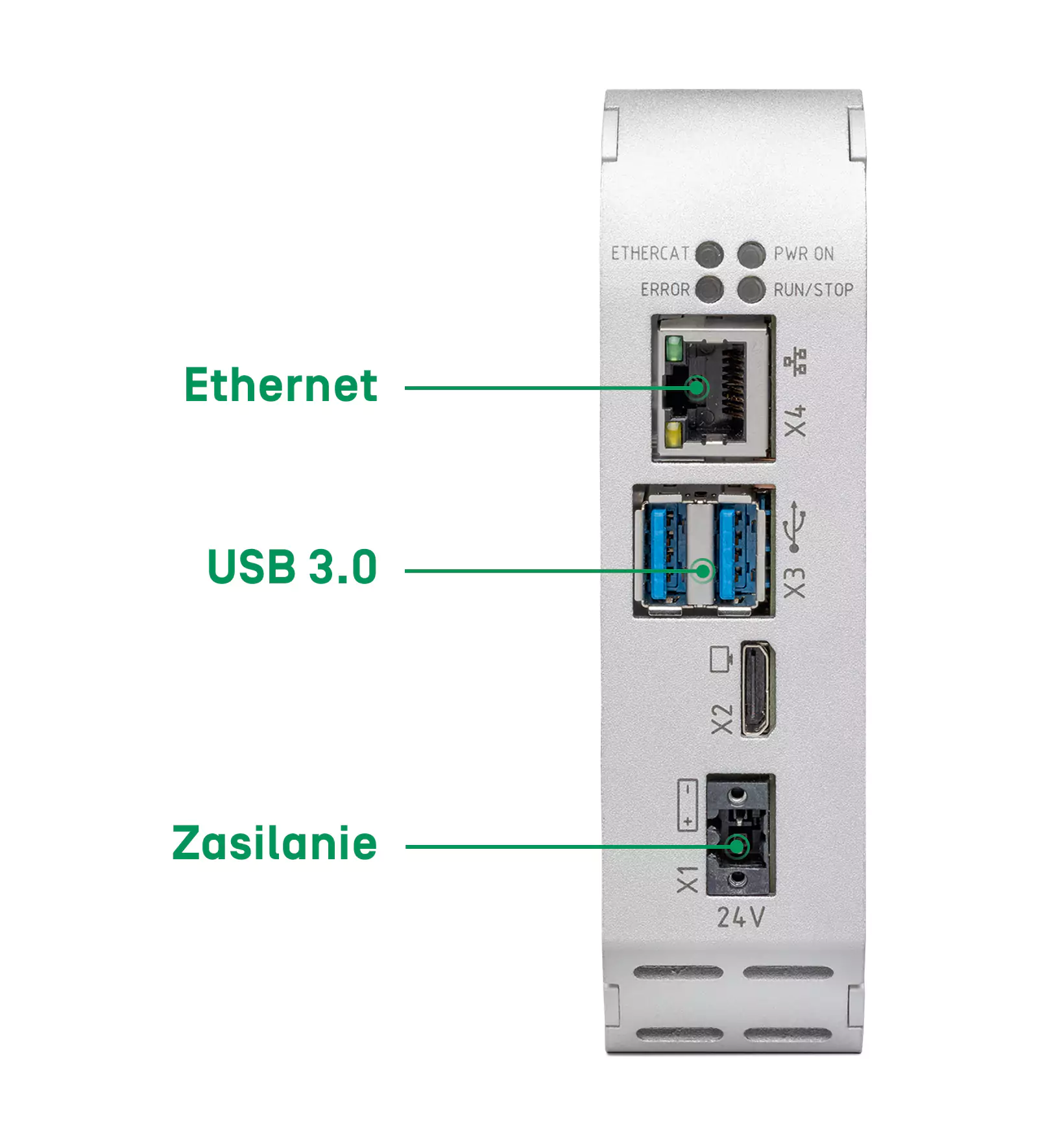

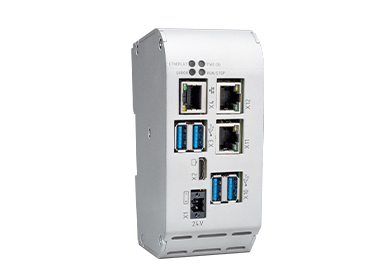

Seria Pro

Imponuje doskonałą wydajnością w czasie rzeczywistym dzięki czterordzeniowemu procesorowi, bazującemu na najnowszej technologii Raspberry Pi, a także doskonale skoordynowanemu sprzętowi i oprogramowaniu.
  • CPU 1,5 GHz Quad Core
  • 1GB RAM / 8GB Flash / 100kB Retain
  • 2x Host USB 3.0
  • 1x EtherCAT LVDS
  • 1x Ethernet
  • 1x DDI (mini HDMI)

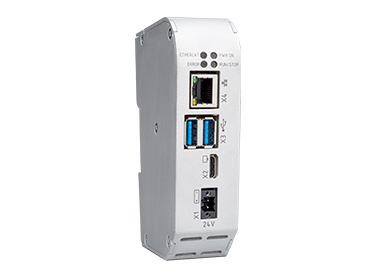

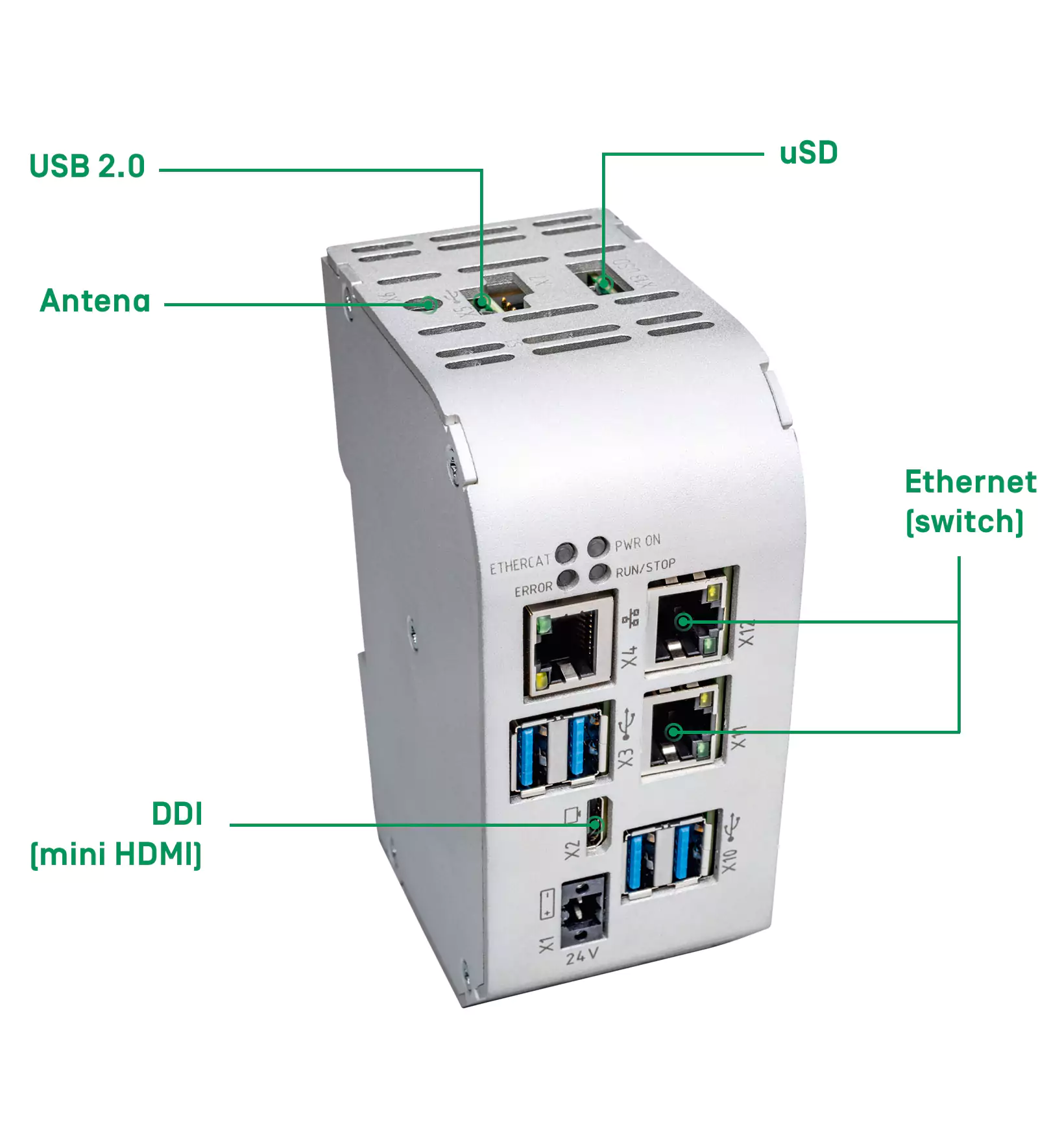

Seria Prime

Mocniejsza jednostka w zakresie pamięci nieulotnej, ważnej dla podtrzymania programu przy zaniku zasilania, posiadająca dodatkowo 2 portowy switch Ethernet oraz gniazdo karty µSD, ułatwiający modyfikowanie, wgrywanie lub tworzenie kopii zapasowej na karcie SD sterownika PLC
  • CPU 1,5 GHz Quad Core
  • 1GB RAM / 8GB Flash / 200kB Retain
  • 4x Host USB 3.0
  • 1x EtherCAT LVDS
  • 1x Ethernet
  • 1x DDI (mini HDMI)
  • 1x Ethernet 2-port switch
  • 1x µSD

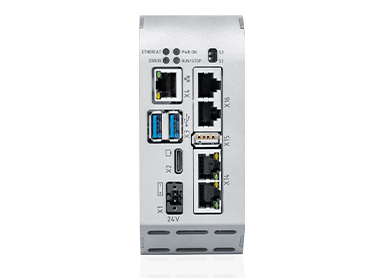

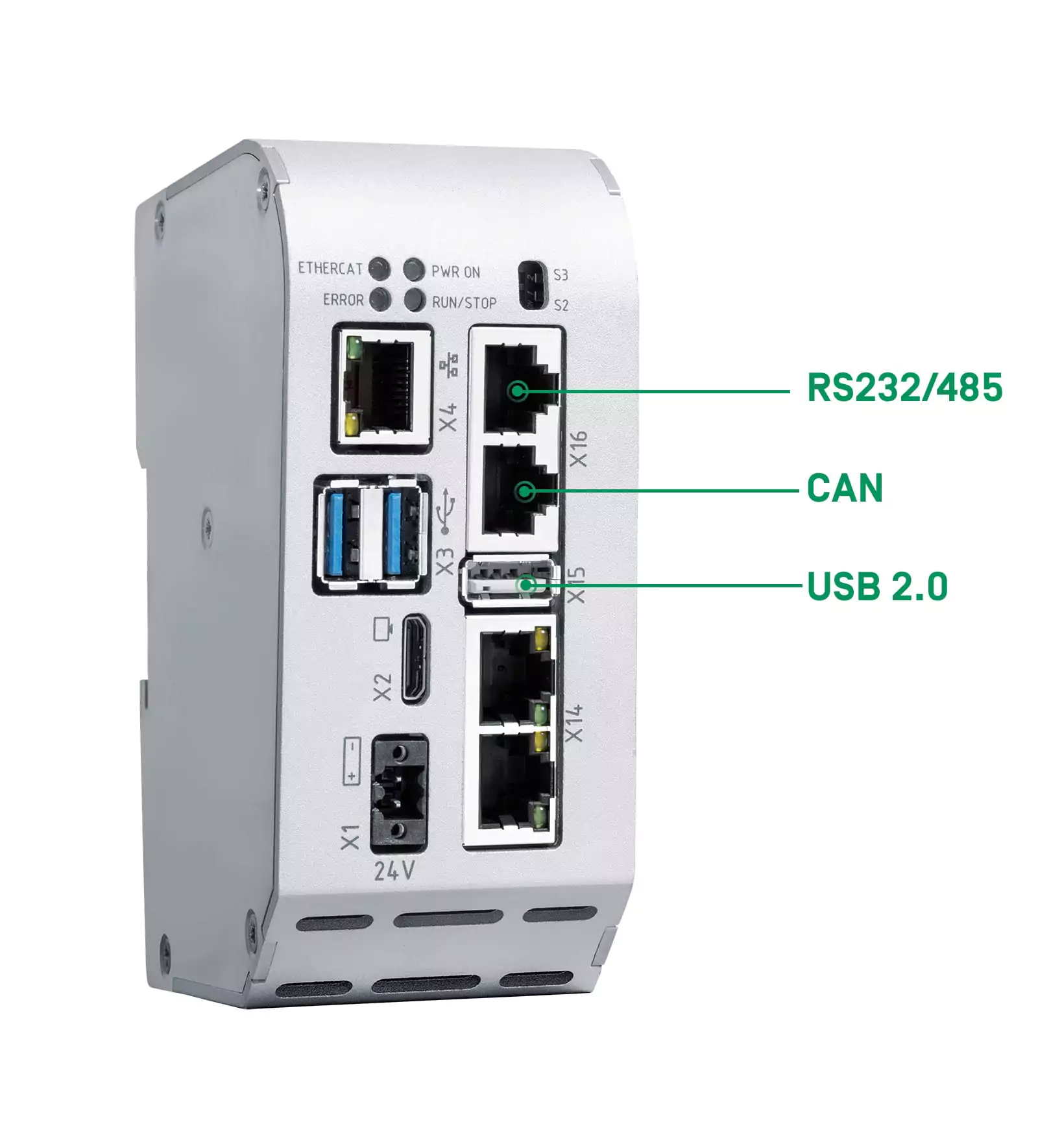

Seria Plus

Rozszerza model Prime o obsługę standardów komunikacyjnych takich jak podstawowe protokoły szeregowe RS232/RS485 oraz protokół CAN, który główne zastosowanie ma w branży Automotive.
  • CPU 1,5 GHz Quad Core
  • 1GB RAM / 8GB Flash / 200kB Retain
  • 3x Host USB 3.0
  • 1x EtherCAT LVDS
  • 1x Ethernet
  • 1x DDI (mini HDMI)
  • 1x Ethernet 2-port switch
  • 1x µSD
  • 1x RS232/RS485
  • 1x CAN

Poznaj sterownik Astraada One Modular z bliska

Astraada One Modular

Pro

Astraada One Modular

Prime

Astraada One Modular

Plus

Komunikacja

Możliwości komunikacyjne w sterownikach modułowych Astraada One Modular pozwalają na wybór protokołu komunikacyjnego spośród szerokiej gamy protokołów.

W ramach modułowych jednostek centralnych dostępne są następujące protokoły komunikacyjne:

ikona ethercat ikona canopen ikona rs485 ikona modustcp ikona modbusrtu

Dodatkowo istnieje możliwość rozszerzenia sterowania o komunikację:

ikona macnet ikona knx ikona profinet ikona opc ua ikona motion ikona ethernet

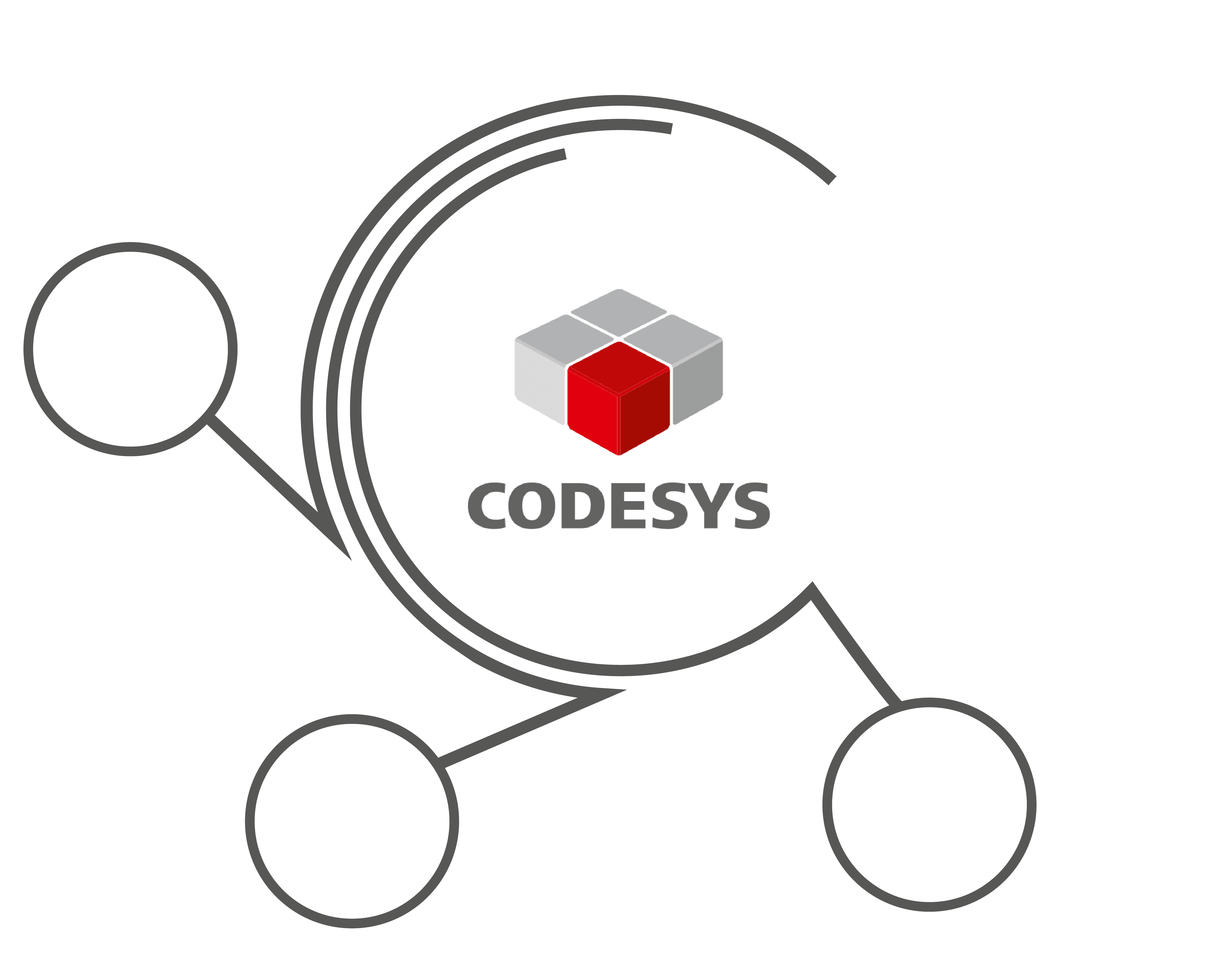

CODESYS - najpopularniejsze otwarte środowisko programowania

Dzięki wykorzystaniu popularnego, otwartego środowiska CODESYS, sterowniki Astraada One zyskują podwójną moc – wydajnego hardware’u oraz intuicyjnego i funkcjonalnego software’u.

Kompatybilnym środowiskiem programowania dla sterowników Astraada One jest otwarte środowisko CODESYS.

Szeroki zakres funkcjonalności oraz duża intuicyjność oprogramowania pozwala na szybkie wdrożenie aplikacji opartych na sterownikach Astraada One.

Codedys_infografika

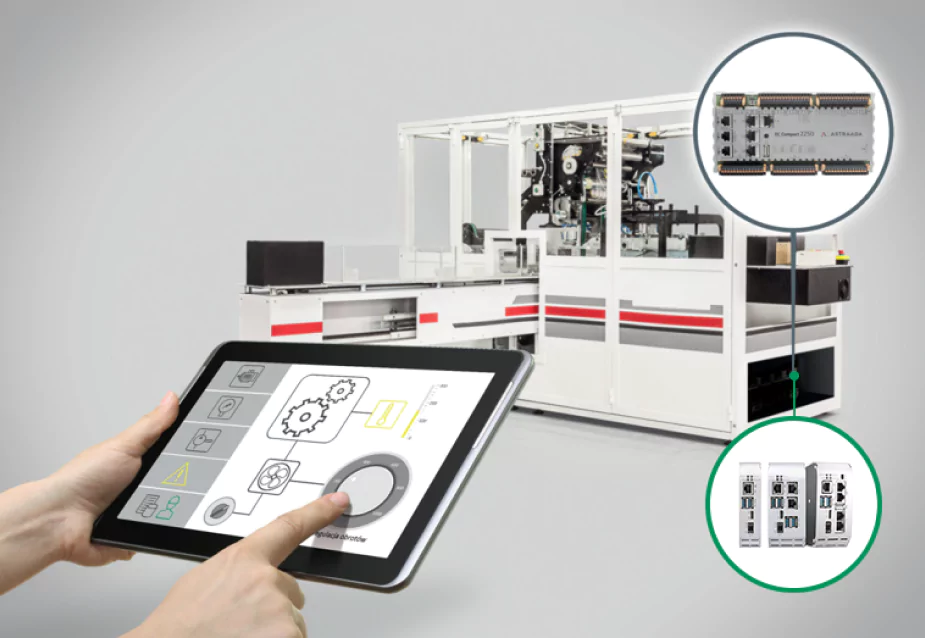

Wizualizacja i sterowanie na
dowolnym urządzeniu mobilnym

Zarówno logika programu jak i wizualizacja zaimplementowane są bezpośrednio w sterowniku. Dedykowane terminale HMI łączą się przez sieć Ethernet z PLC i wyświetlają przygotowaną aplikację za pomocą technologii VNC. Dodatkowo do wyświetlenia wizualizacji można użyć urządzeń mobilnych typu smartfon czy tablet.

Takie rozwiązanie:

  • obniża całkowity koszt inwestycji
  • daje możliwość sterowania z dowolnego miejsca na świecie z poziomu dowolnej przeglądarki internetowej wspierającej HTML5
Schemat

Budowa systemu w oparciu
o Astraada One

Podstawowym elementem każdego układu opartego na modułowym sterowniku Astraada One jest jednostka centralna z rodziny MC-Pi. Do tego modułu możemy w zależności od potrzeb, dołączać dodatkowe moduły I/O.

Dzięki wykorzystaniu modułu Buscoupler oraz Extender Port mamy możliwość zbudowania rozproszonych układów wejść/wyjść. Rodzinę Astraada One Modular możemy dowolnie powiększać o kolejne moduły rozszerzeń jak również moduły kompaktowe.

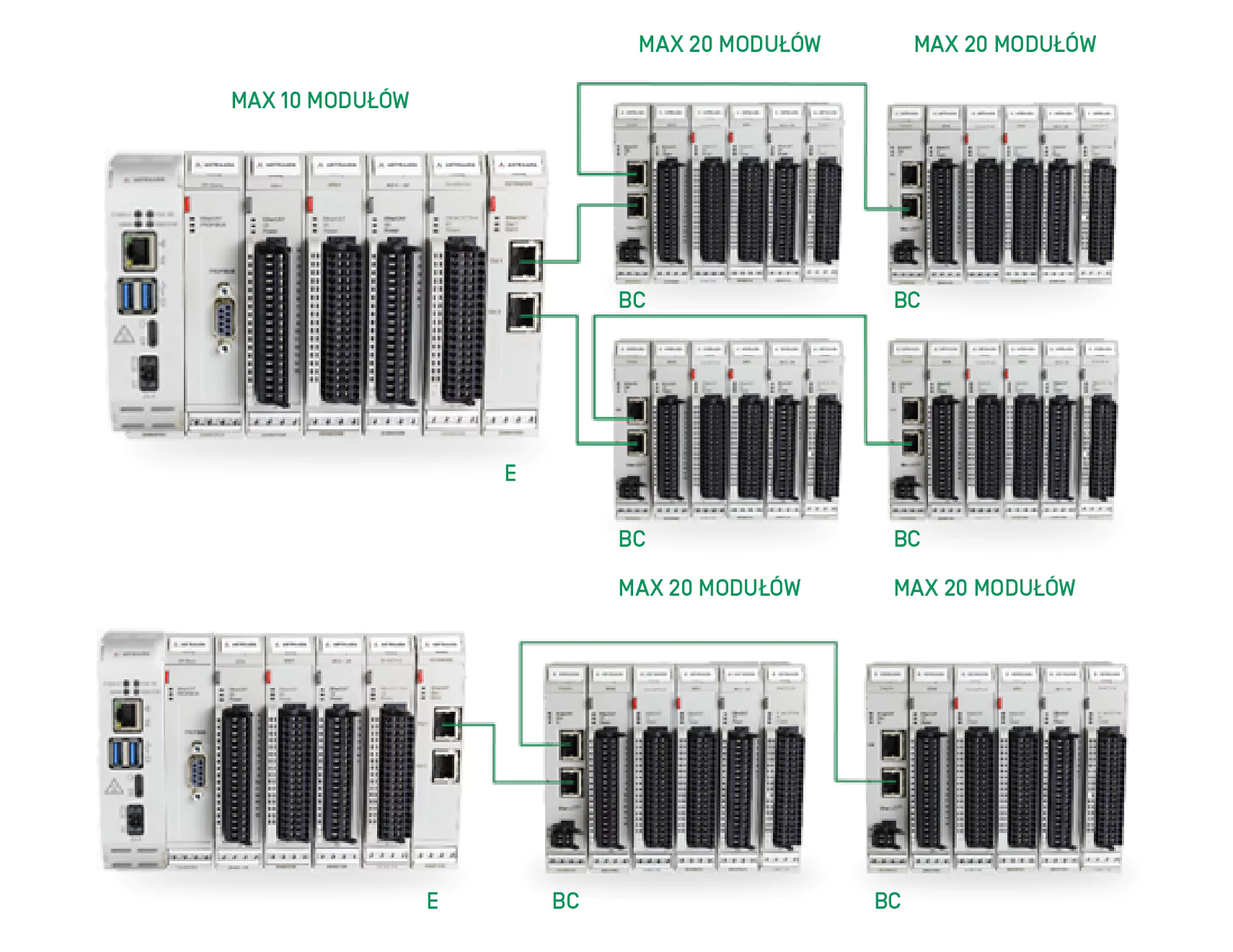

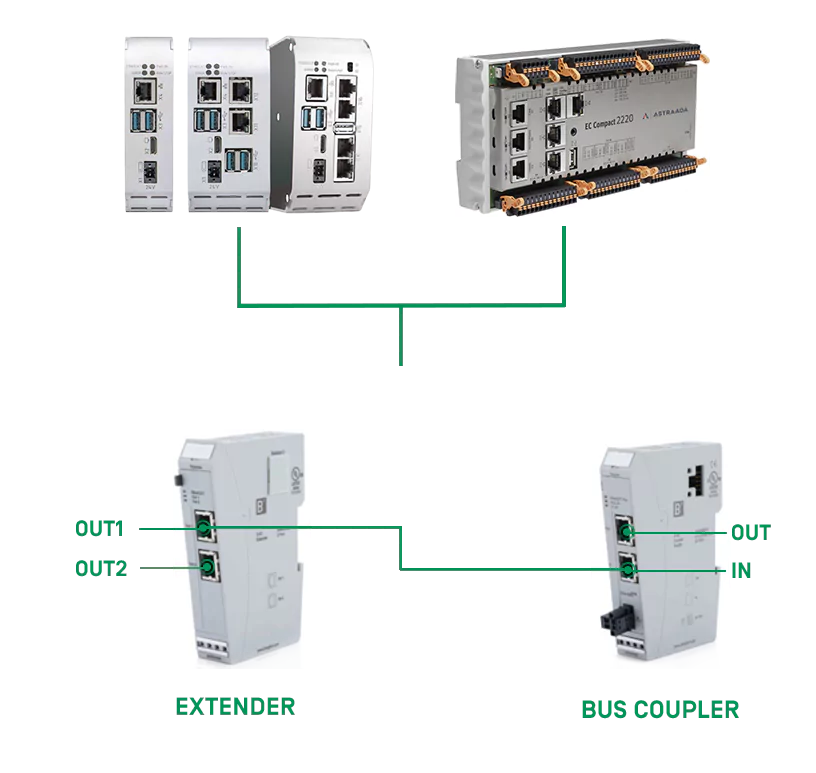

Schemat wykorzystania Buscourlper oraz extender port

Przy tworzeniu modułowej architektury sterowania należy pamiętać o pewnych zasadach:

  • do jednostki centralnej można podłączyć max 10 modułów (Do dalszej rozbudowy wymagany jest moduł Extender Port)
  • do modułu Buscoupler można podłączyć max 20 modułów

Budowa systemu bezpieczeństwa SAFETY
w oparciu o Astraada One

Korzyści wynikające ze stosowania sterownika bezpieczeństwa

Astraada One Modular Safety to system mający na celu zapewnienie bezpieczeństwa pracownikom i uchronienie ich przed sytuacjami niebezpiecznymi.

Systemy bezpieczeństwa oparte na sterownikach Astraada One Modular Safety mają dużo zalet w stosunku do prostych systemów opartych na przekaźnikach bezpieczeństwa.

Korzyści wynikające ze stosowania sterownika bezpieczeństwa

Zyskujesz przede wszystkim:

Ikona Elastyczność

Elastyczność

realizowania funkcji bezpieczeństwa maszynowego poprzez możliwość pracy w jednym, otwartym środowisku programistycznym CODESYS, bez żadnych dodatkowych deweloperskich nakładek
Ikona Łatwość rekonfiguracji

Łatwość rekonfiguracji

i diagnostyki, przy jednoczesnym zabezpieczeniu przed nieautoryzowanymi zmianami w programie bezpieczeństwa.

W razie potencjalnej awarii, oprócz zapewnienia bezpieczeństwa, można łatwo zlokalizować i naprawić źródło usterki, dzięki czemu minimalizujemy czas przestoju oraz zwiększamy czas eksploatacji maszyn
Ikona Oddalone układy I/O

Oddalone układy I/O

Wyróżniające rozwiązanie na tle konkurencji w postaci możliwości tworzenia oddalonych "wysp I/O" od sterownika centralnego
Ikona Obsługa złożonych logik programu

Obsługa złożonych logik programu

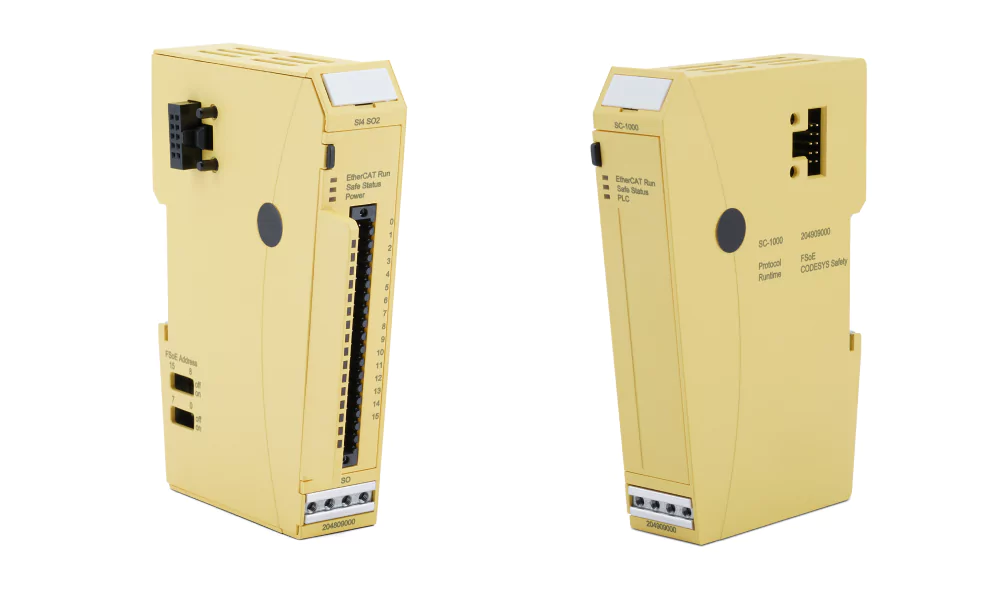

Nie tylko przekaźniki bezpieczeństwa ale również bardziej rozbudowane logiki programu są możliwe do sterowania poprzez dołożenie dodatkowej jednostki centralnej SAFETY PLC SC-1000 do sterownika nadrzędnego

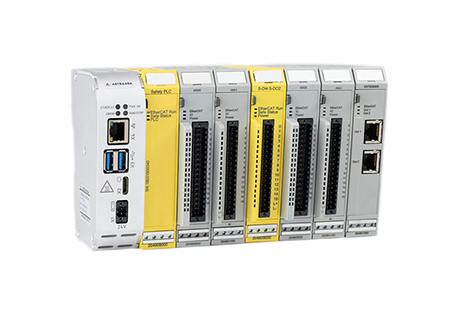

Architektura systemu bezpieczeństwa
w oparciu o duet Astraada Safety PLC i Astraada One PLC

Architektura systemu bezpieczeństwa_schemat

Chcesz dowiedzieć się więcej na temat systemów bezpieczeństwa
Masz pytania lub wątpliwości?

Zachęcamy do kontaktu z naszym działem technicznym

Skontaktuj się
Nagranie ASTOR ON AIR_temat Safety

Obejrzyj nagranie ASTOR ON AIR dotyczące tematu SAFETY

Zobacz nagranie
Broszura safety

Pobierz broszurę na temat systemu kontroli bezpieczeństwa Safety

Pobierz broszurę

Dowiedz się więcej

Dobór odpowiedniego sterownika PLC do konkretnej aplikacji jest odpowiedzialnym zadaniem i nie zawsze jest łatwy. W ofercie producentów znajdują się często modele o różnej wydajności i wielkości. W przypadku wielu systemów stajemy przed dylematem: sterownik kompaktowy czy modułowy?

strzałka

Link do Kursu programowania w Codesys

Po tym kursie opanujesz środowisko CODESYS od podstaw aż po zaawansowane konfiguracje. Dowiesz się, jak skomunikować sterownik z oprogramowaniem i jak go zaprogramować, wykorzystując najważniejsze funkcjonalności CODESYS.

strzałka

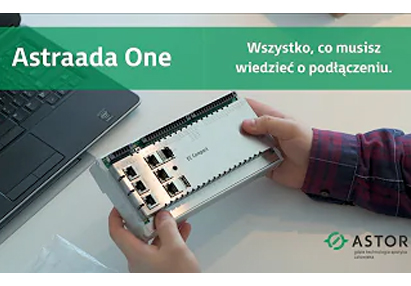

W tym filmie chcemy przybliżyć Ci zestaw startowy PLC Astraada One – sterownika programowanego w środowisku CODESYS. Dowiesz się z czego składa się zestaw, jak go podłączyć i skonfigurować, a także gdzie znaleźć materiały szkoleniowe.



strzałka

Astraada One - Pierwsze kroki ze sterownikiem EC Compact_screen

Film instruktażowy – Astraada One – Pierwsze Kroki pomaga użytkownikowi w: konfiguracji sterownika EC Compact 2000, tworzeniu nowego programu w środowisku CODESYS, przygotowaniu wizualizacji oraz skonfigurowaniu sterownika z możliwością wyświetlania wizualizacji poprzez przeglądarkę internetową.

strzałka

Symulator_PLC_w_CODESYS

Nagranie jest ósmą częścią e-szkolenia dotyczącego konfiguracji sterowników PLC Astraada One w środowisku CODESYS. Wyjaśnia w jaki sposób uruchomić symulator i sprawdzić działanie programu, bez konieczności wgrywania go do sterownika.

strzalka

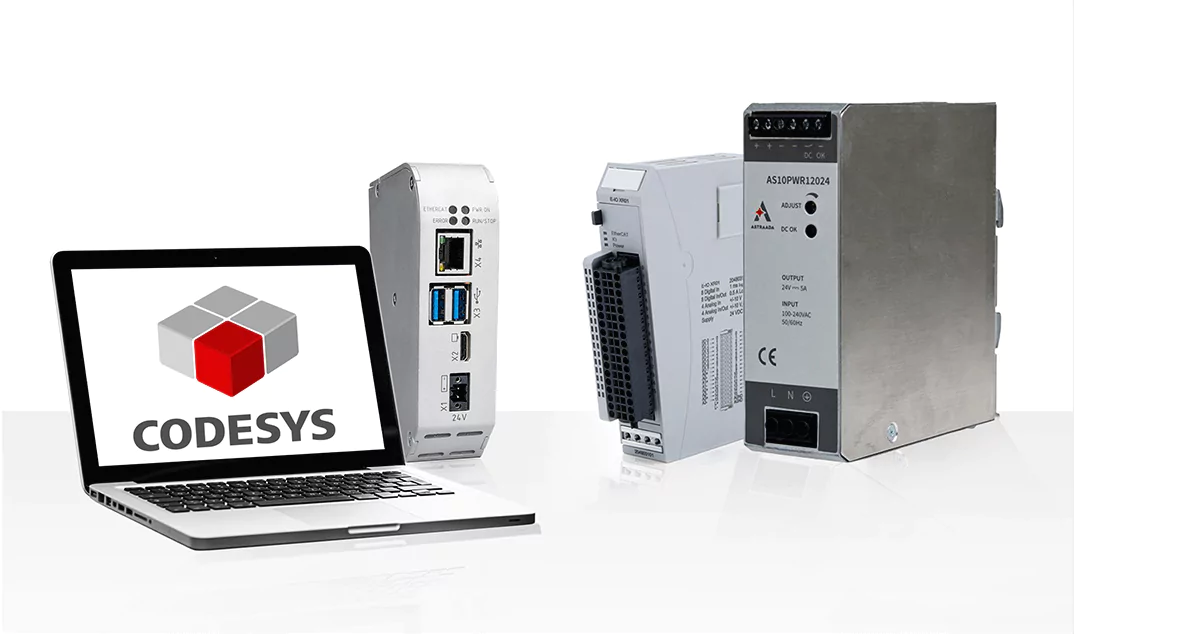

Zestaw promocyjny / startowy

Zestaw szkoleniowy Astraada One Modular - Sterownik modułowy Pi-Pro + Moduł 16DI/16DO + Zasilacz 24 VDC + Targety + e-szkolenie

  • Jednostka centralna Pi-Pro 1.5 GHz QuadCore, 8GB Flash, 1GB RAM, web server (HTML5), Ethernet, EtherCAT, USB 3.0, DDI

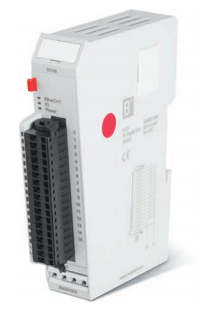

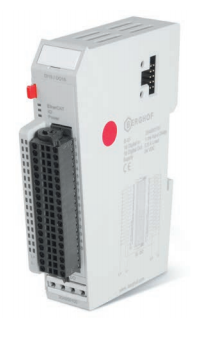

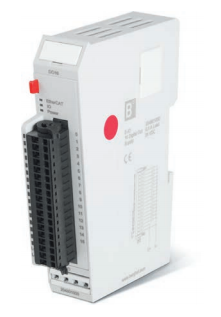

  • Moduł wejść/wyjść cyfrowych: 16DI, 16DO (1ms/0,5A)
  • Zasilacz 24 VDC - 120W, (100-240VAC/24VDC), 5A, montaż DIN, zabezpieczenia nadprądowe, przeciążeniowe i termiczne
  • Targety - wymagane do programowania w środowisku CODESYS
  • E-Szkolenie - w postaci filmów instruktarzowych prezentujących programowanie w CODESYS i wykorzystanie sterownika Astraada One od podstaw
Sprawdź zestaw startowy w sklepie

5700 zł

3790 zł

Zestaw_szkoleniowy_Astraada_One_Modular
