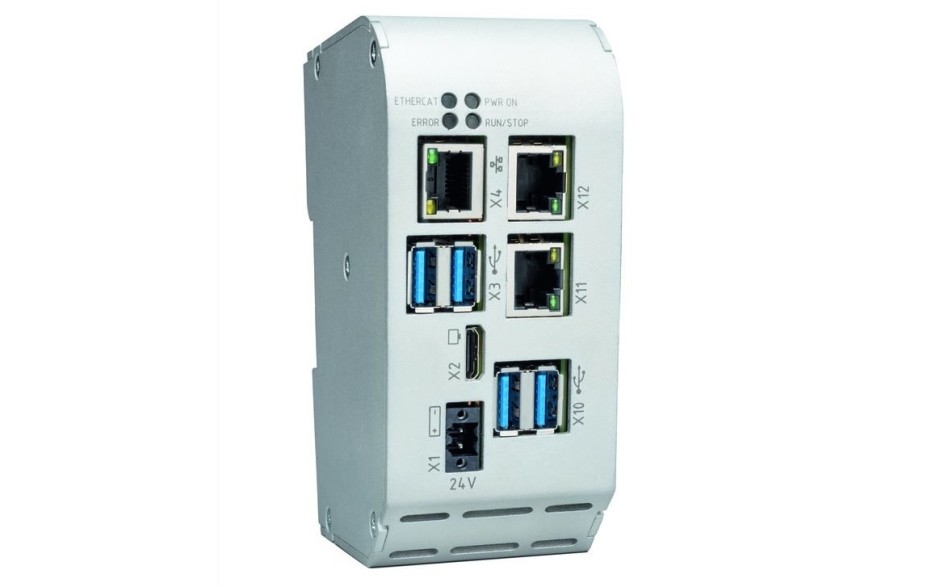

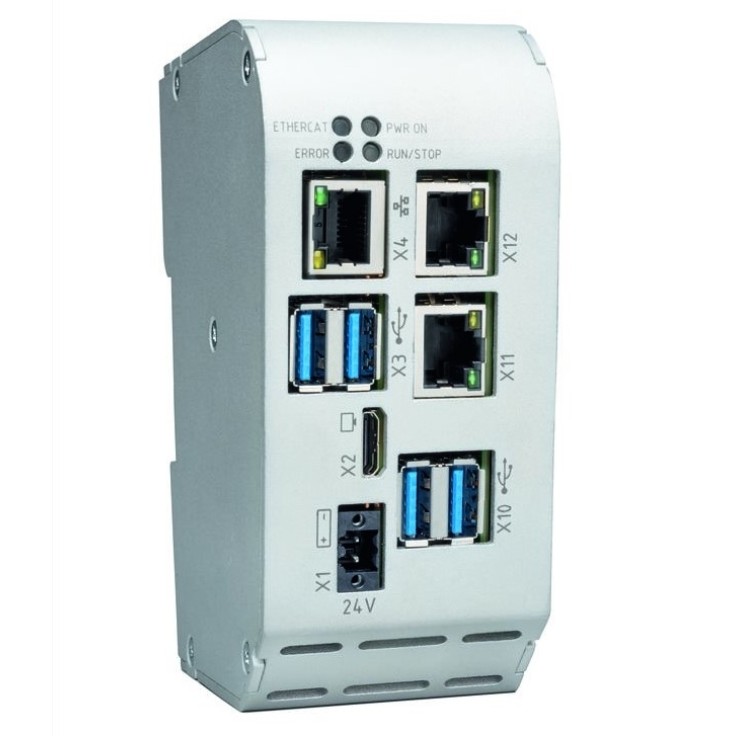

Moduł MC Pi-Prime to jednostka centralna sterownika modułowego ASTRAADA ONE PLC. Środowiskiem programistycznym jest CODESYS V3, który pozwala na użycie dowolnych języków programistycznych w nim występujących. Najnowsza wersja (v3.5) oprogramowania CODESYS jest wspólnym dla wszystkich urządzeń Astraada One środowiskiem programistycznym. Integruje w sobie zarówno programowanie sterowników, tworzenie wizualizacji procesowych jak i sterowanie serwonapędami. Jedna baza zmiennych nie wymaga ich duplikowania przy tworzeniu programu sterującego oraz wizualizacji, zapewniając przejrzystość architektury, spójność i wysoką szybkość działania.
Komunikacja EtherCAT, Modbus TCP/IP – w standardzie
Komunikacja MQTT, Profinet, EthernetIP, BACnet, OPC UA – opcjonalnie - zapytaj o licencję
Oprogramowanie można bezpłatnie pobrać i przetestować na zaimplementowanym symulatorze.
Urządzenie MC Pi-Prime poprzez zastosowanie protokołu EtherCAT pozwala na rozbudowę o kolejne moduły systemu EtherCAT I/O. Moduł został rozszerzony w stosunku do modułu MC Pi-Pro o dodatkowe wejścia USB 3.0. Jednostka centralna zasilana jest 24V DC, posiada jedno wejście cyfrowe. Ponadto do komunikacji wykorzystany został port Ethernet. Moduł ma możliwość archiwizacji danych oraz aktualizacji aplikacji poprzez interfejs USB.
| Model | MC Pi-Prime |
| CPU, pamięć | |
| CPU | BCM2711, 1,5 GHz Quad Core |
| Pamięć Flash | 8GB |
| Pamięć RAM | 1GB |
| Pamięć zachowywana | 200 kB |
| Wymiary | |
| Wymiary | 53 x 122 x 89 mm |
| Warunki użytkowe | |
| Zakres temperatur | 0 ... +50 st. C |
| Wilgotność | max 85% |
| Transport i przechowywanie | |
| Zakres temperatur | -20 ... +70 st. C |
| Wilgotność | max 85% |
| Obsługa | |
| Montaż | Szyna NS 35/7,5 mm EN 50022 |
| Certyfikacja | CE (EN 61131-2) |
| Środowisko programistyczne | CODESYS V3 (IEC 61131-3) |
| Zabezpieczenia | |
| Klasa | 3 |
| Stopień | IP20 |
| Odporność na interferencje | EN 61131-2, EN 61000-6-2, EN 61000-6-4, dla zastosowań przemysłowych |
| Zasilanie | |
| Napięcie | +24V DC |
| Pobór prądu | Max. 0.3A, przy rozszerzeniu o kolejne moduły max. 1.5A |
| Zabezpieczenie przed zmianą polaryzacji | Tak |
| Interfejs Ethernet | |
| Liczba/typ | 1x Ethernet 10/100/1000 Base 1x Ethernet 10/100 Base 2-Port Switch |
| System połączenia | RJ45 |
| Protokoły | Modbus TCP/IP, MQTT, Profinet, EthernetIP, BACnet, OPC UA (opcjonalnie) |
| Interfejs EtherCAT | |
| Liczba/typ | 1x EtherCAT LVDS |
| System połączenia | Połączenie 10 pin z prawej strony modułu |
| Interfejs USB | |
| Liczba/typ | 4x host USB 3.0/USB plug type A |
| Liczba cykli | max 1000 |
| Dodatkowe funkcje | |
| Zegar czasu rzeczywistego | Tak, z baterią podtrzymującą |
| Wejście na wiatrak chłodzący | 1 x 2 pin (5V) |
