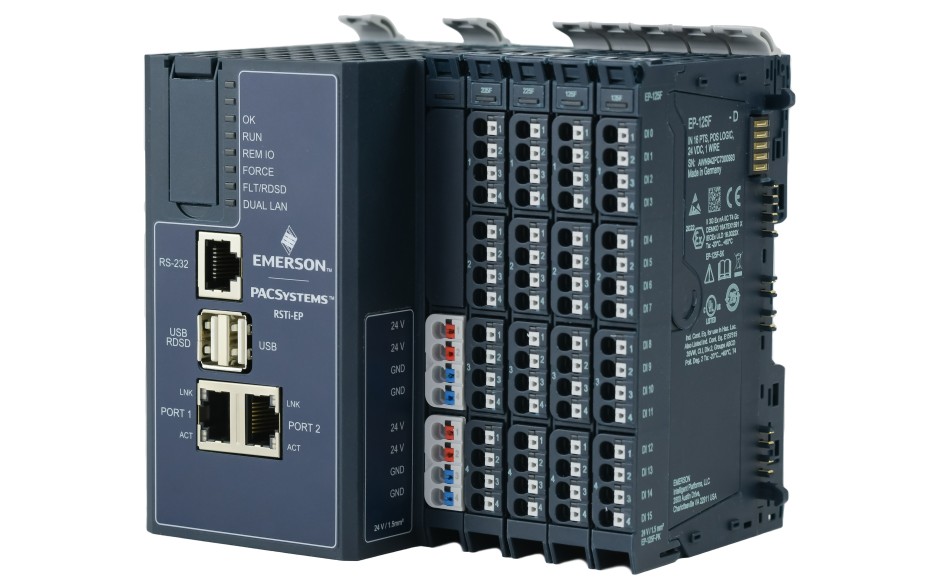

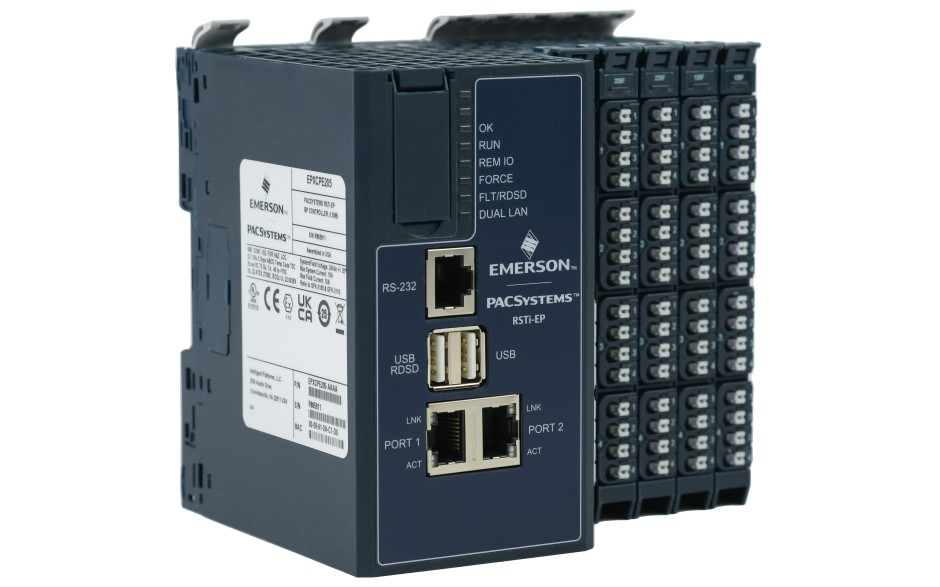

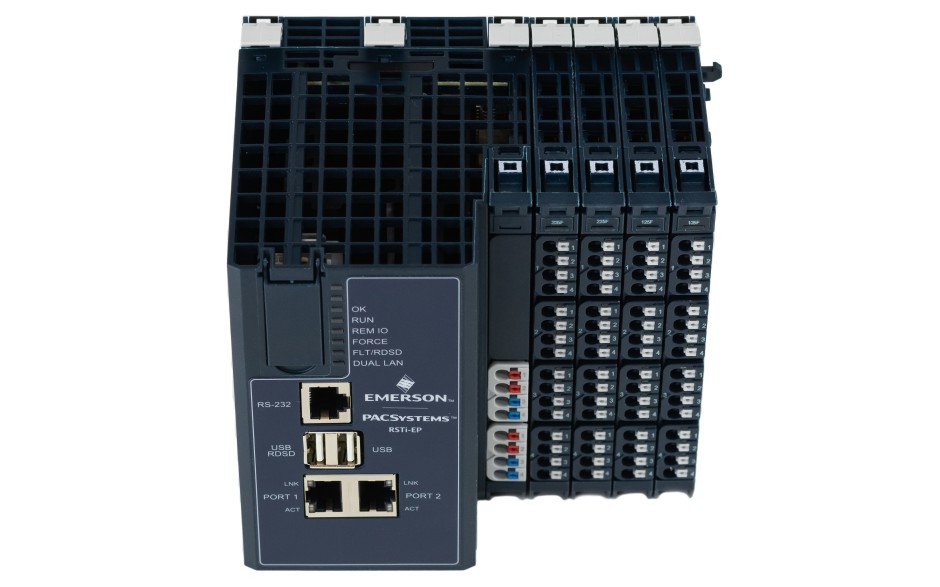

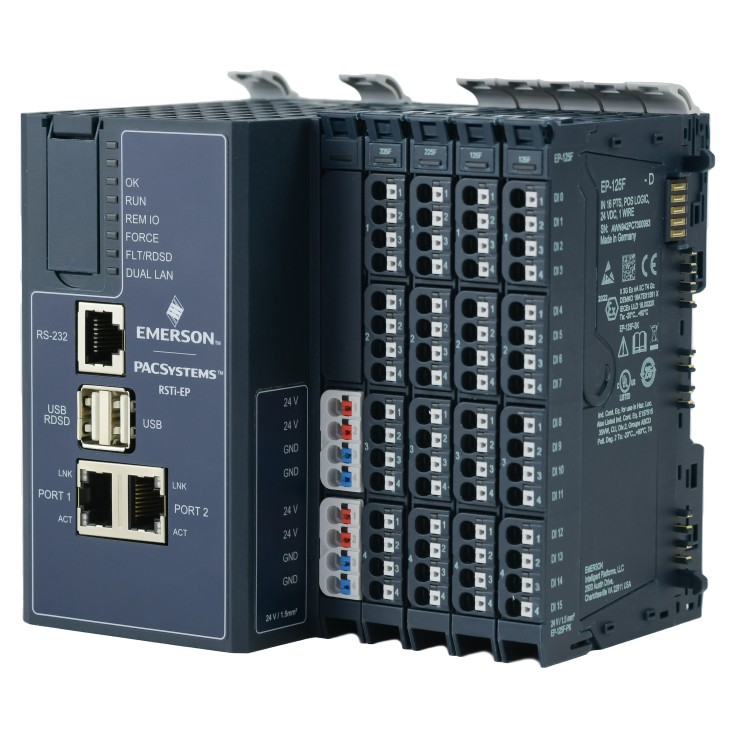

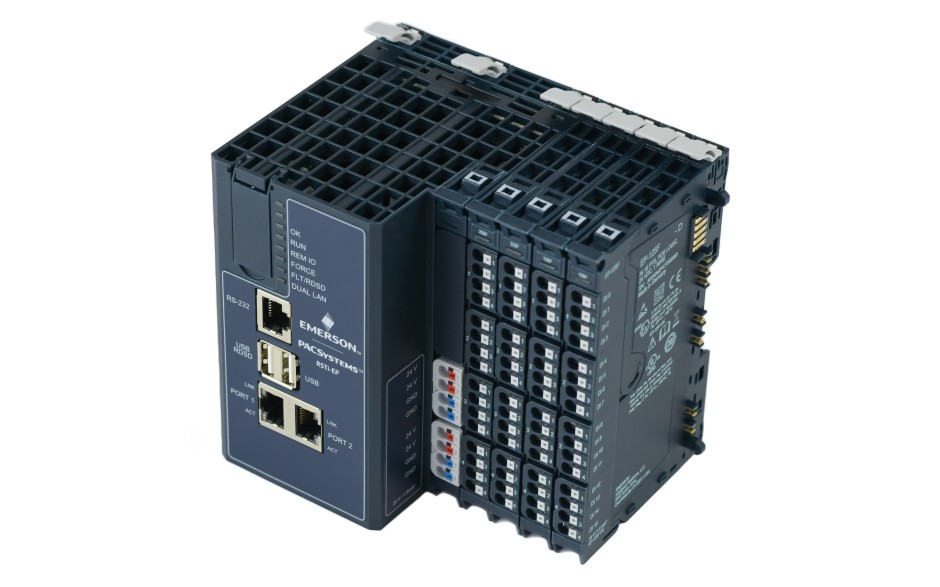

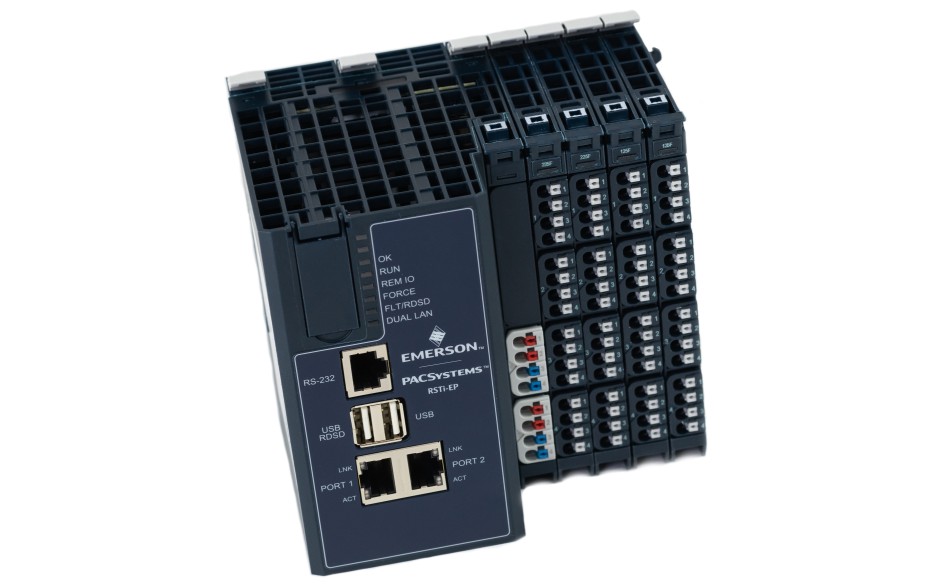

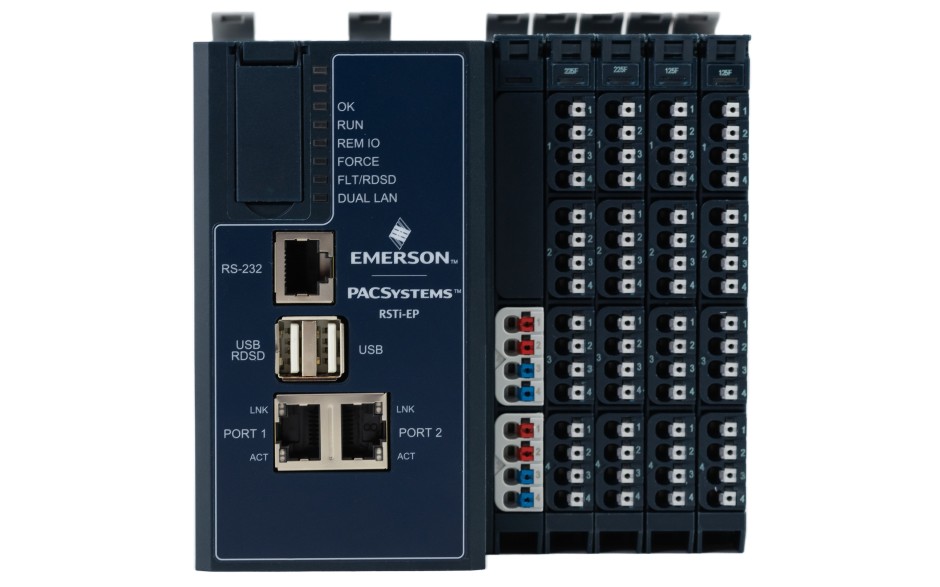

Jednostka centralna RSTi-EP EPXCPE205 to kontroler serii PACSystems przeznaczony do automatyzacji małych i średnich aplikacji przemysłowych. Modułowa konstrukcja urządzenia pozwala rozbudować go o 16 modułów rozszerzeń RSTi-EP IO, zapewniając dużą uniwersalność podczas doboru właściwej konfiguracji sygnałów wejść-wejść w systemie. Kontroler może zostać dodatkowo rozbudowany o obsługę 8 oddalonych układów Profinet IO Device które pozwalają zintegrować w systemie oddalone układy wejść-wyjść, sterowniki bezpieczeństwa PACSafe oraz inne urządzenia obiektowe jak falowniki. EPXCPE205 integruje w sobie moduł jednostki centralnej odpowiedzialny za przechowywanie konfiguracji oraz wykonywanie programu sterującego, moduł komunikacyjny odpowiedzialny za wymianę danych z innymi urządzeniami (Ethernet i RS232) i programowanie urządzenia oraz zasilacz systemowy 10A odpowiedzialny za zasilenie systemu oraz pętli pomiarowych. Kontroler EPXCPE205 wraz z modułami rozszerzeń montowany jest na szynie DIN.
Systemy automatyki przemysłowej to fundament nowoczesnej produkcji, ale postępująca cyfryzacja sprawia, że mogą one stać się coraz częściej celem cyberataków. Nowa unijna dyrektywa NIS2 diametralnie zmienia wymagania w zakresie cyberbezpieczeństwa – szczególnie dla obiektów klasyfikowanych jako infrastruktura krytyczna.
Emerson jako globalny dostawca systemów automatyki od wielu lat realizuje strategię dostarczania produktów dających ich użytkownikom wyjątkowo wysoki poziom bezpieczeństwa – dowiedz się więcej.
Zestaw zawiera:
Jednostka centralna może być programowana przy użyciu oprogramowania PAC Machine Edition Logic Developer w wersji Lite oraz Professional (wersja PME 10.0, lub wyższej).
*Oferta umożliwia każdemu Klientowi zakup dwóch zestawów w promocyjnej cenie.
EPXCPE205 | |
---|---|
Parametry | |
Podtrzymanie pamięci | Program, konfiguracja oraz dane mogą być przechowywane w pamięci Flash. Będą wtedy ładowane do pamięci RAM, po załączeniu zasilania jednostki centralnej, jako domyślne dane, program i konfiguracja. Urządzenie wykorzystuje pamięć NVRAM dzięki czemu nie ma konieczności stosowania modułu Energy Pack do podtrzymania pamięci RAM w chwili utraty napięcia zasilania |
Pamięć użytkownika | 0.5 MB pamięci NVRAM, 0.5 MB Flash |
Procesor | Dual Core 1.2 GHz |
Zasilacz systemowy | Wbudowany w jeddnostkę centralną 10 A |
Pobór prądu | z wewnętrznej magistrali 3.3 V: 1.0 A z wewnętrznej magistrali 5 V: 1.0 A (maksymalnie 1,5 A, w przypadku gdy port USB będzie obciążony maksymalnie, tzn. prądem 0,5 A) z wewnętrznej magistrali 24 V: 0,5 A na starcie (dotyczy jedynie przypadku, gdy do jednostki centralnej został dołączony moduł Energy Pack) |
Zmienny przecinek | TAK |
Szybkość wykonywania programu sterującego | 127 ns na 1000 styków/cewek |
Wbudowane porty komunikacyjne | 1 x RS232, wyprowadzany na złączy RJ45 2 x Ethernet 10/100/1000 Mbps,
|
Obsługiwane protokoły komunikacyjne (szeregowe) | ASCII Serial, Modbus RTU Slave |
Obsługiwane protokoły komunikacyjne (Ethernet) | SRTP Client Server, Modbus TCP Client/Server, OPC-UA Server, EGD, PROFINET MRP |
Magistrala | Jednostka centralna obsługuje moduły wejść/wyjść PACSystems RSTi-EP IO w oparciu o wewnętrzną magistralą komunikacyjną 48Mbit |
Bloki podprogramów | maksymalnie do 512 bloków maksymalny rozmiar pojedynczego bloku 128 kB |
Max ilość wejść dyskretnych (%I) | 512 |
Max ilość wyjść dyskretnych (%Q) | 512 |
Max ilość wejść analogowych (%AI) | 128 |
Max ilość wyjść analogowych (%AQ) | 128 |
Ilość obsługiwanych modułów rozszerzeń RSTi-EP IO | 16 |
Ilość obsługiwanych oddalonych węzłów IO Profinet Devices |
8 |
Pamięć rejestrowa (%R) | 32 640 |
Pamięć typu Bulk (%W) | Do maksymalnej pojemności dostępniej pamięci |
Dokładność zegara czasu rzeczywistego | ±3 sekund/dzień |
Temperatura pracy | -40…70°C |
