Dotykowy panel operatorski Astraada HMI, matryca TFT 4,3” (480x272, 65k), RS232, RS485, RS485, RS485, USB Client/Host, Ethernet, 30m gwarancji

icon-sku Kod produktu: AS46TFT0405

Zaloguj się, by zobaczyć niższe ceny. Dla nowych kont potrzebujemy 24h na przydzielenie rabatu.
1 150,00 PLN brutto 1 414,50 PLN
Podatek VAT: 23% , Cena brutto: 1 414,50 PLN

Dostępny icon-available
Dostawa:   Przesyłka kurierska - 25 PLN netto
Od 5000 PLN lub odbiór osobisty - bezpłatnie
Zobacz warunki dostawy »
Produkt objęty jest pomocą techniczną
ASTOR
Zobacz szczegóły wsparcia »
Zobacz pełną dokumentację

Wybrane pliki techniczne

Aktualizacje oprogramowania

Artykuły i informatory

Certyfikaty

Karty katalogowe

Podręczniki

Przykładowe aplikacje i demo

Schematy


Wybrane artykuły bazy wiedzy

Baza wiedzy

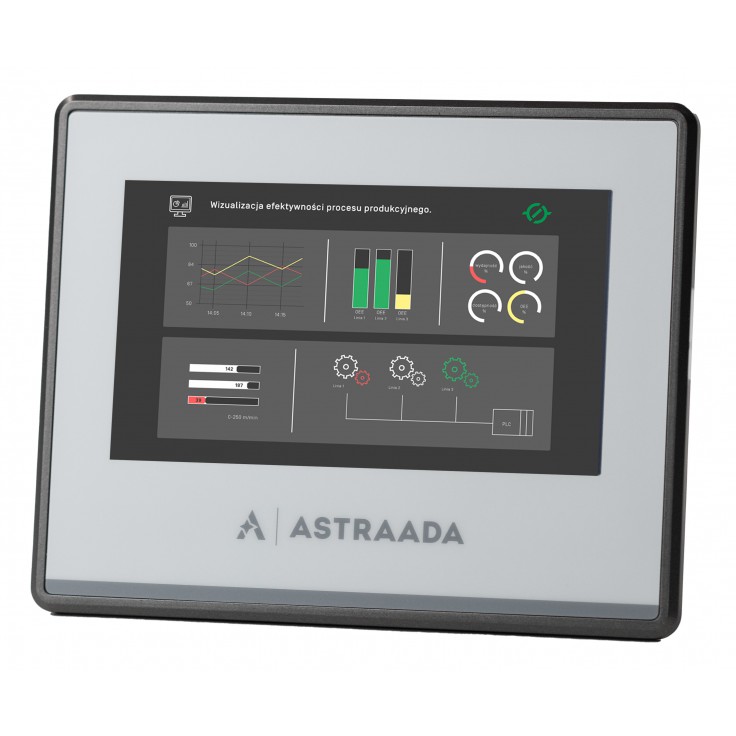

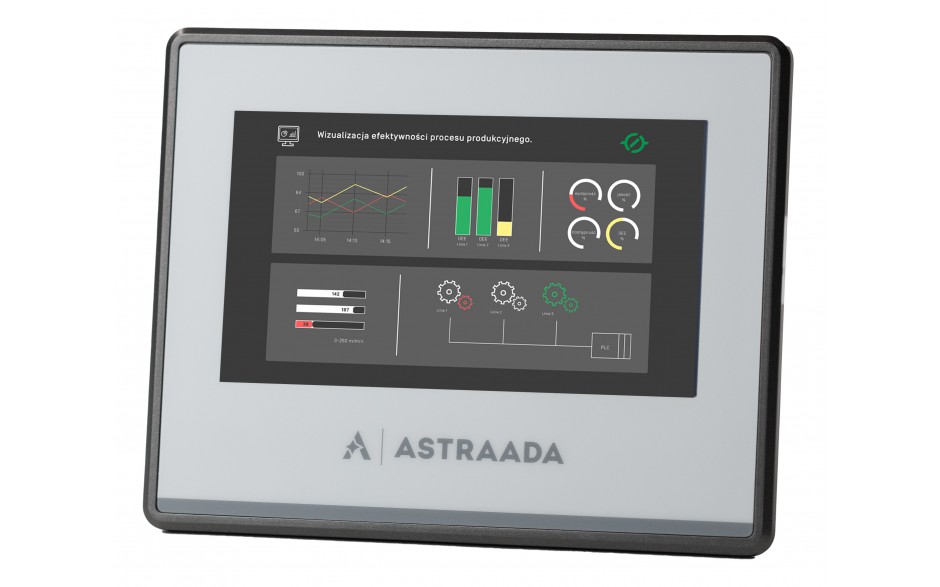

Panel operatorski AS46TFT0405 wyposażony jest w graficzny ekran operatorski o rozdzielczości 480 x 272 piksele, posiada aktywną matrycę dotykową o przekątnej 4.3” oraz obsługuje 65536 kolorów. Panoramiczny ekran operatorski oraz duża rozdzielczość sprawiają, że na ekranie panelu można bardzo dokładnie odwzorować sterowany proces, co ma znaczący wpływ na przyspieszenie obsługi.

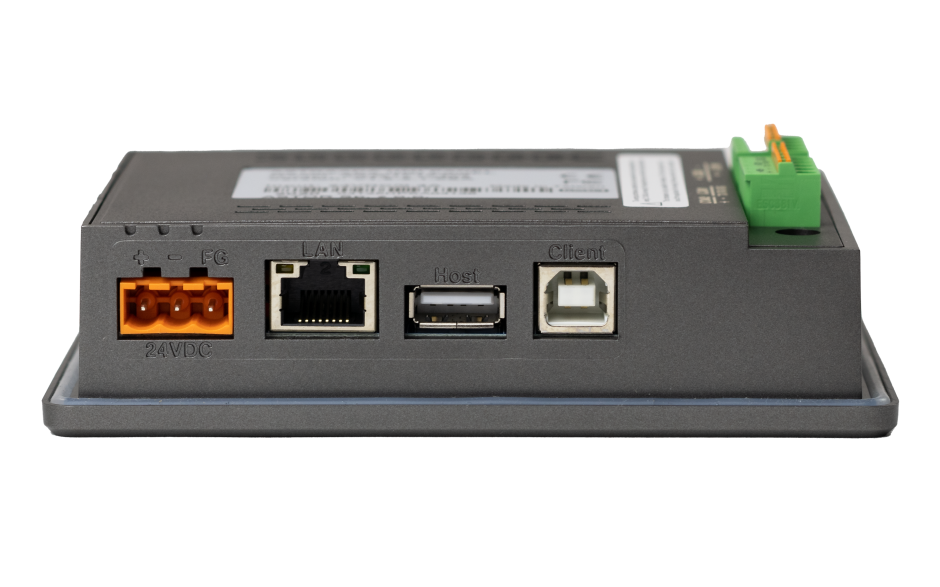

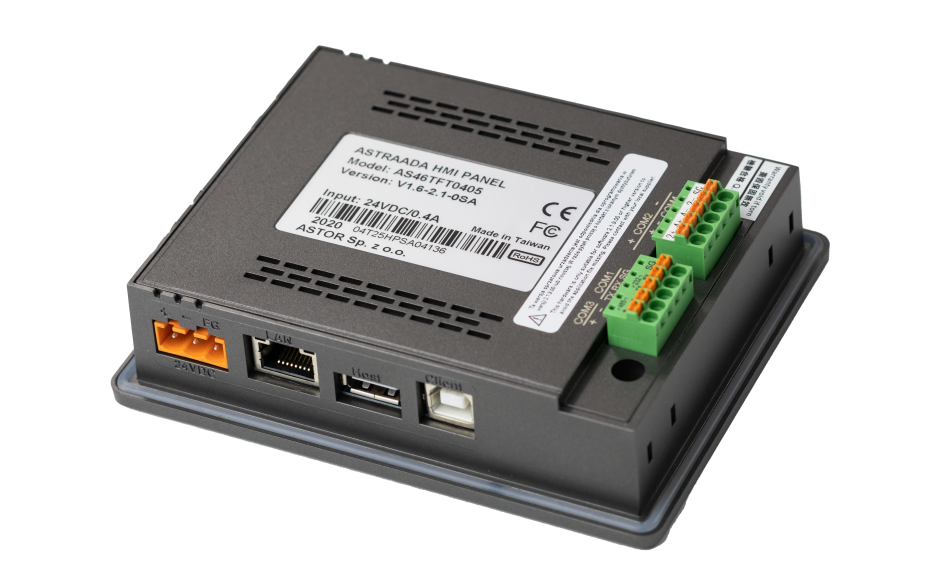

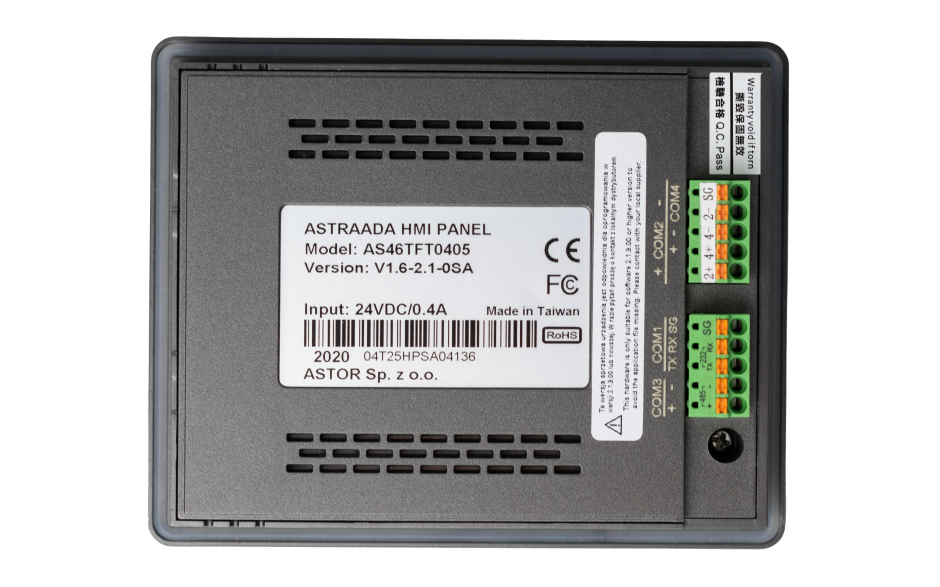

Panel wyposażony jest w trzy niezależne interfejsy komunikacyjne wyprowadzone fizycznie na dwóch złączach krawędziowych 5-pinowych: COM1 – RS232 i COM3 – RS485 na jednym oraz COM2 – RS485 i COM4 – RS485 na drugim złączu. Standardowo panel wyposażony jest ponadto w port Ethernet, port USB Host i Client. Wbudowane 64 MB pamięci RAM oraz 64 MB pamięci Flash pozwala na budowanie złożonych aplikacji wizualizacyjnych, które obsługują na ekranie animowane obiekty graficzne oraz bitmapy i animacje. Panel posiada dodatkowo 64 MB pamięci przeznaczonej na program i składowanie danych historycznych oraz 128 kB pamięci podtrzymywanej bateryjnie, w której można przechowywać dane procesowe.

Panel operatorski programowany jest za pomocą oprogramowania Astraada HMI CFG, które pozwala na konfigurację alarmów, trendów, receptur, logowania danych historycznych oraz zdarzeń. Funkcjonalność i możliwości panelu podnosi obsługa makr programowych oraz aplikacji wielojęzykowych. Panele programowane w środowisku Astraada HMI CFG od wersji 2.0.0 dają nową funkcjonalność zdalnego dostępu za pomocą protokołu VNC.



Cechy charakterystyczne panelu:

  • Dotykowy, kolorowy ekran operatorski o przekątnej 4.3”
  • Obsługa 65536 kolorów
  • Rozdzielczość 480 x 272 pikseli
  • Panoramiczny wyświetlacz
  • Wbudowane 4 szeregowe porty komunikacyjne
  • Wbudowany port Ethernet z obsługą FTP Server oraz VNC Server
  • Wbudowany port USB Client i Host
  • Obsługa ponad 280 protokołów komunikacyjnych
  • Dostępne funkcje zabezpieczeń, zbierania danych, alarmów, receptur i trendów.
  • Mały pobór prądu
  • Małe wymiary

Panel operatorski AS46TFT0405 wyposażony jest w diodę LED umieszczoną na froncie, która pokazuje status zasilania panelu. Front panelu posiada zabezpieczenie IP66, dzięki czemu jest oporny na wodę. Dodatkowo powleczony jest folią ochronną odporną na zadrapania.

Ten produkt zastępuje starszy model AS43TFT0425.

Model AS46TFT0405
CPU i pamięć
CPU RISC ARM9 32Bit
Pamięć podtrzymywana bateryjnie 128KB
Pamięć operacyjna 64 MB
Pamięć aplikacji 64 MB
Pamięć składowania danych 64 MB
Wyświetlacz
Typ ekranu TFT
Rozmiar 4.3"
Rozdzielczość 480 x 272
Ilość obsługiwanych kolorów 65,536 kolorów
Jasność (cd/m2) 350
Interfejsy komunikacyjne
COM1 RS232
COM2 RS485
COM3 RS485
COM4 RS485
Ethernet (RJ45) 1 x 10/100 Mbps
USB Client tak, Client x 1
USB Host tak, Host x1
Micro-SD Slot nie
Pozostałe parametry
Napięcie zasilania 24VDC ±10%
Pobór mocy 10W
Wymiary W x H x D [mm] 129 x 103 x 33
Wymiary otworu montażowego W x H [mm] 118.5 x 92.5
Waga 0.23 kg
Temperatura pracy -10 ~ 60 °C
Stopień ochrony IP66
Certyfikaty CE / FCC
