Dotykowy panel operatorski Astraada HMI, matryca TFT 4,3” (480x272, 65k), RS232, RS422/485, RS485, USB Client/Host, Ethernet, 30m gwarancji

icon-sku Kod produktu: AS45TFT0403

Dostępny icon-available
Zaloguj się, i zobacz niższe ceny.
990,00 PLN 1 217,70 PLN
brutto, podatek VAT: 23%
 Panele Astraada kupiło już 1309 firm w Polsce.

Możesz zwrócić produkt do 14 dni.
Gwarancja 30 miesięcy



Opis produktu

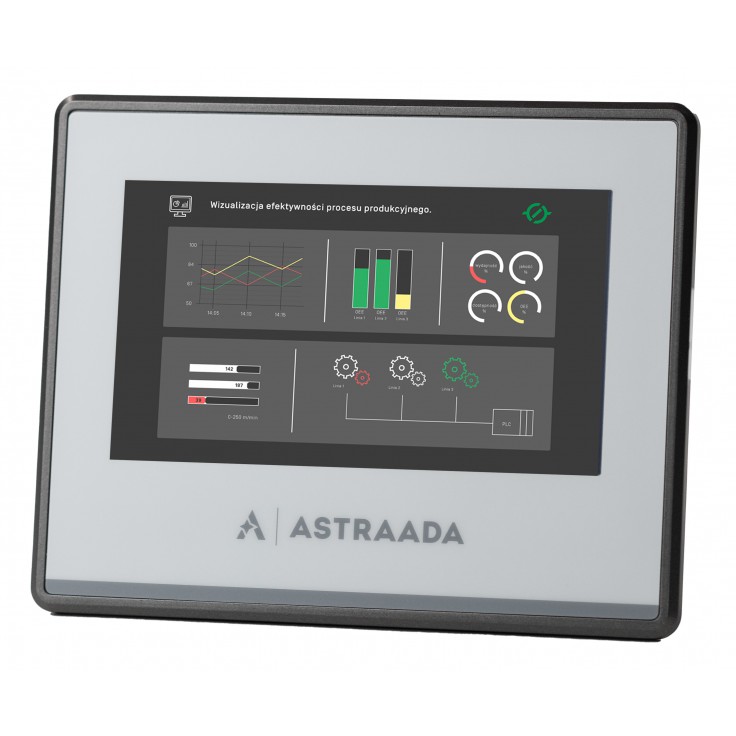

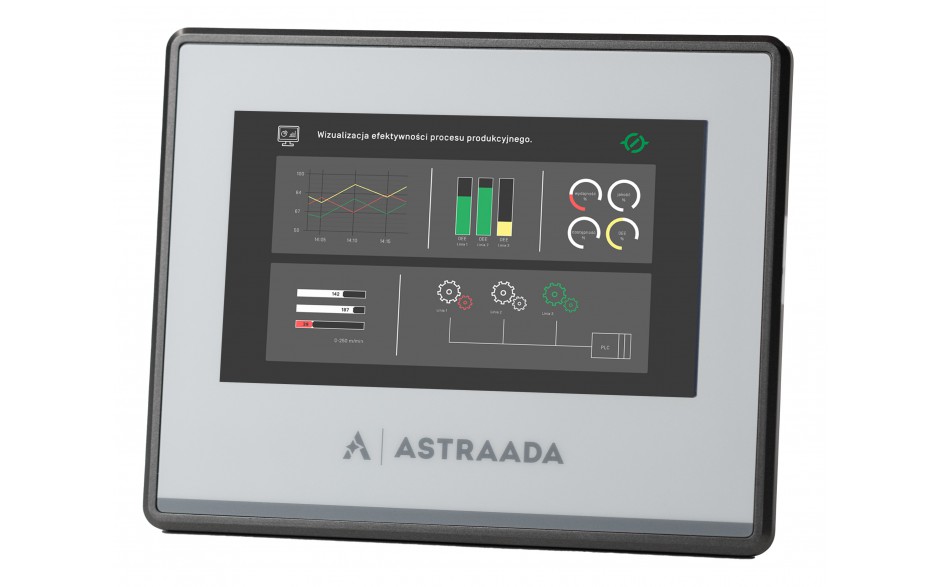

Panel operatorski AS45TFT0403 wyposażony jest w graficzny ekran operatorski o rozdzielczości 480 x 272 piksele, posiada aktywną matrycę dotykową o przekątnej 4.3” oraz obsługuje 65536 kolorów. Panoramiczny ekran operatorski oraz duża rozdzielczość sprawiają, że na ekranie panelu można bardzo dokładnie odwzorować sterowany proces, co ma znaczący wpływ na przyspieszenie obsługi.

Panel wyposażony jest w trzy niezależne interfejsy komunikacyjne wyprowadzone fizycznie na dwóch złączach krawędziowych 5-pinowych:

  • Złącze 1: COM1 – RS232 i COM3 – RS485
  • Złącze 2: COM2 – RS422/485

Standardowo panel wyposażony jest ponadto w port Ethernet, USB Host i Client. Wbudowane 64 MB pamięci RAM oraz 64 MB pamięci Flash pozwala na budowanie złożonych aplikacji wizualizacyjnych, które obsługują na ekranie animowane obiekty graficzne oraz bitmapy i animacje. Panel posiada dodatkowo 64 MB pamięci przeznaczonej na program i składowanie danych historycznych oraz 128 kB pamięci podtrzymywanej bateryjnie, w której można przechowywać dane procesowe.

Panel operatorski programowany jest za pomocą oprogramowania Astraada HMI CFG, które pozwala na konfigurację alarmów, trendów, receptur, logowania danych historycznych oraz zdarzeń. Funkcjonalność i możliwości panelu podnosi obsługa makr programowych, a także aplikacji wielojęzykowych. Panele programowane w środowisku Astraada HMI CFG od wersji 2.0.0 dają nową funkcjonalność zdalnego dostępu za pomocą protokołu VNC.



Cechy charakterystyczne panelu:

  • Dotykowy, kolorowy ekran operatorski o przekątnej 4.3”
  • Obsługa 65536 kolorów
  • Rozdzielczość 480 x 272 pikseli
  • Panoramiczny wyświetlacz
  • Wbudowane 3 szeregowe porty komunikacyjne
  • Wbudowany port Ethernet z obsługą FTP Server oraz VNC Server
  • Wbudowany port USB Client i Host
  • Obsługa ponad 280 protokołów komunikacyjnych
  • Dostępne funkcje zabezpieczeń, zbierania danych, alarmów, receptur i trendów
  • Mały pobór prądu
  • Małe wymiary

Panel operatorski AS45TFT0403 wyposażony jest w diodę LED umieszczoną na froncie, która pokazuje status zasilania panelu. Front panelu posiada zabezpieczenie IP65, dzięki czemu jest oporny na wodę. Dodatkowo powleczony jest folią ochronną odporną na zadrapania.

Parametry

Model AS45TFT0403
CPU i pamięć
CPU RISC ARM9 32Bit
Pamięć podtrzymywana bateryjnie 128 kB
Pamięć operacyjna 64 MB
Pamięć aplikacji 64 MB
Pamięć składowania danych 64 MB
Wyświetlacz
Typ ekranu TFT
Rozmiar 4.3"
Rozdzielczość 480 x 272
Ilość obsługiwanych kolorów 65 535 kolorów
Jasność (cd/m2) 350
Interfejsy komunikacyjne
COM1 RS232
COM2 RS422/485
COM3 RS485
Ethernet (RJ45) 1 x 10/100 Mbps
USB Client tak, Client x 1
USB Host tak, Host x1
Micro-SD Slot -
Pozostałe parametry
Napięcie zasilania 24VDC ±10%
Pobór mocy 10W
Wymiary W x H x D [mm] 129 x 103 x 33 mm
Wymiary otworu montażowego W x H [mm] 118.5 x 92.5 mm
Waga 0.23 kg
Temperatura pracy -10 do 60°C
Stopień ochrony (front) IP65
Certyfikaty CE/FCC
Zobacz pełną dokumentację

Wybrane pliki techniczne

Artykuły i informatory

Certyfikaty

Karty katalogowe

Pliki pozostałe

Podręczniki

Przykładowe aplikacje i demo

Schematy


Wybrane artykuły bazy wiedzy

Baza wiedzy

Poradniki

Potrzebujesz pomocy? Skontaktuj się z nami. Z przyjemnością odpowiemy na wszystkie Twoje pytania.

Masz pytania?

Obsługa sklepu
Jesteśmy dostępni w dni robocze 8:00-16:00.
12 424 00 80
sklep@astor.com.pl

Wyślij zapytanie ofertowe

Skontaktujemy się z Tobą w ciągu 24 godzin.

*wymagane

Imię i nazwisko:*

Adres e-mail:*

Numer telefonu:*

Wiadomość:*



Pełny opis produktu oraz dokumentacja techniczna dostępne są w katalogu ASTOR.

  Przeczytaj pełny opis dot. funkcjonalności, komunikacji, rozbudowy

  Zobacz referencje i proponowane szkolenia

Zobacz pełny opis serii

Opinie o produkcie

Dziękujemy za dodanie recencji. Wkrótce pojawi się ona na stronie produktu.
Ogólna Średnia Ocena:
4.5/5
2 opinie
5
1
4
1
3
0
2
0
1
0

Opinie użytkowników

2 Produkt(y)

Piotr
  • Sieć Badawcza Łukasiewicz - INS
276/10/2024 03/10/202412:36
  • Ocena:
  • Łatwość użycia:
  • Możliwości:
  • Cena/jakość:
Polecasz ten produkt?
Zdecydowanie tak
Polecam
Polecam jakość do ceny Super
Zaloguj się, aby polubić komentarz.
Odpowiedz
Pokaż więcej komentarzy (-2) Ukryj komentarze
Eugeniusz Grykowski
  • Krynica Vitamin S.A.
  • Główny Automatyk
269/09/2023 27/09/202308:33
  • Ocena:
  • Łatwość użycia:
  • Możliwości:
  • Cena/jakość:
Polecasz ten produkt?
Tak
Tani pulpit operatorski o sporych możliwościach
Panele operatorskie Astraada HMI są bardzo łatwe w użyciu i zapewniają spore możliwości jak na sprzęt o tej cenie. Niestety w tych pulpitach można doszukać się sporej liczby niedociągnięć.
Panel operatorski posiada sporą liczbę driverów komunikacyjnych, lecz nie wszystkie są dopracowane w 100%
Weźmy na przykład współpracę ze sterownikami PLC produkcji Emerson. Poniżej wymienię niektóre z problemów które napotkałem pracując na panelach Astraada HMI
1. Panel operatorski nie potrafi odczytywać po protokole srtp zmiennych symbolicznych
2. Jeśli w sterowniku PLC Emerson, utworzymy zmienną tablicową typu bool, to nie możemy jej nadać dowolnego adresu początkowego tak jak to umożliwia sterownik PLC. Adres zmiennej tablicowej musi mieć konkretną wartość, ponieważ panel Astraada HMI umożliwia rozpoczynanie adresów zmiennych tablicowych tylko od konkretnych wartości,
3. Pulpit operatorski Astraada HMI nie obsługuje zmiennych tablicowych o tak dużej ilości elementów jak sterownik PLC Emerson

Napotkałem też pewne problemy we współpracy ze sterownikami Siemens S7-1200

Wczytałem ze sterownika S7-1200 zmienne za pomocą importu data bloku (TIA PORTAL 13). Chciałem wartości tych zmiennych przekazać do sterownika Emerson za pomocą bardzo ciekawej funkcji pulpitu Astraada HMI Data Exchanger. Okazało się, że wartości zmiennych nie są przekazywane.
Po napisaniu makra do pulpitu operatorskiego, wartości zmiennych były przekazywane bezproblemowo.

Dziwne jest to, że zmienne pomiędzy dwoma sterownikami Emerson, są bezproblemowo przekazywane za pomocą funkcji Date Exchanger.
  • Niska cena, Łatwość obsługi
  • Niedopracowany firmware i oprogramowanie narzędziowe
