Produkt archiwalny
Zastąpiony przez: panel tej samej serii AS45 ale ze złączem Ethernet.

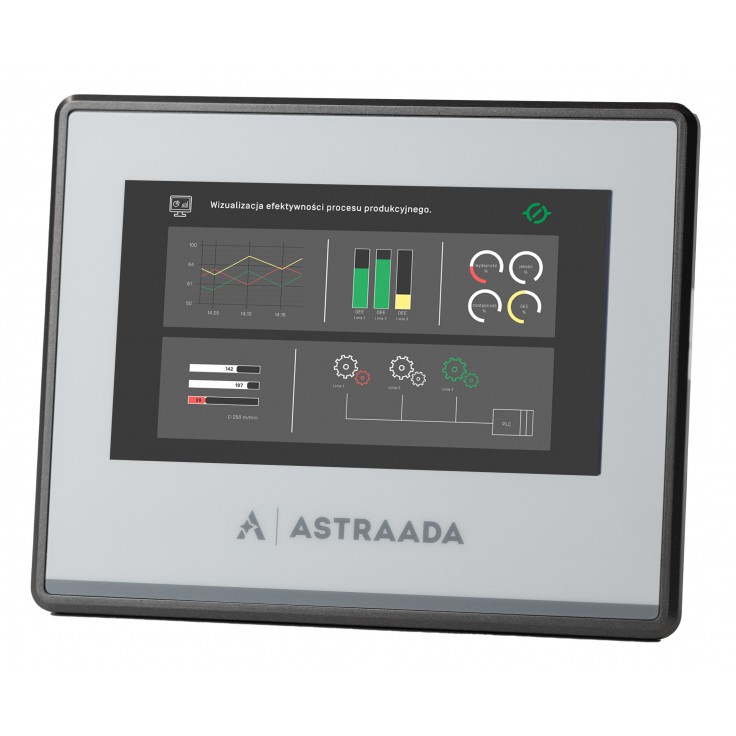

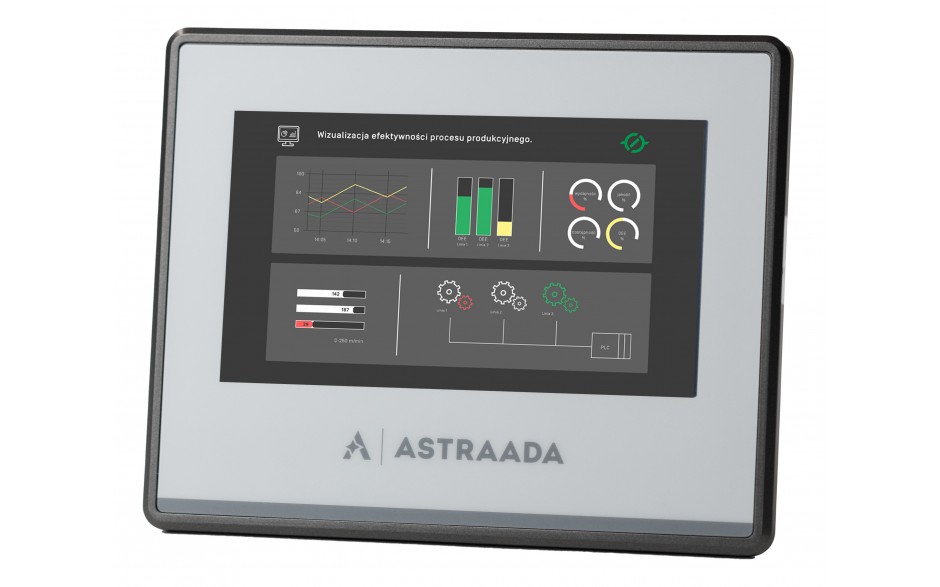

Panel operatorski AS45TFT0402 wyposażony jest w graficzny ekran operatorski o rozdzielczości 480 x 272 piksele, posiada aktywną matrycę dotykową o przekątnej 4.3” oraz obsługuje 65536 kolorów. Panoramiczny ekran operatorski oraz duża rozdzielczość sprawiają, że na ekranie panelu można bardzo dokładnie odwzorować sterowany proces, co ma znaczący wpływ na przyspieszenie obsługi.

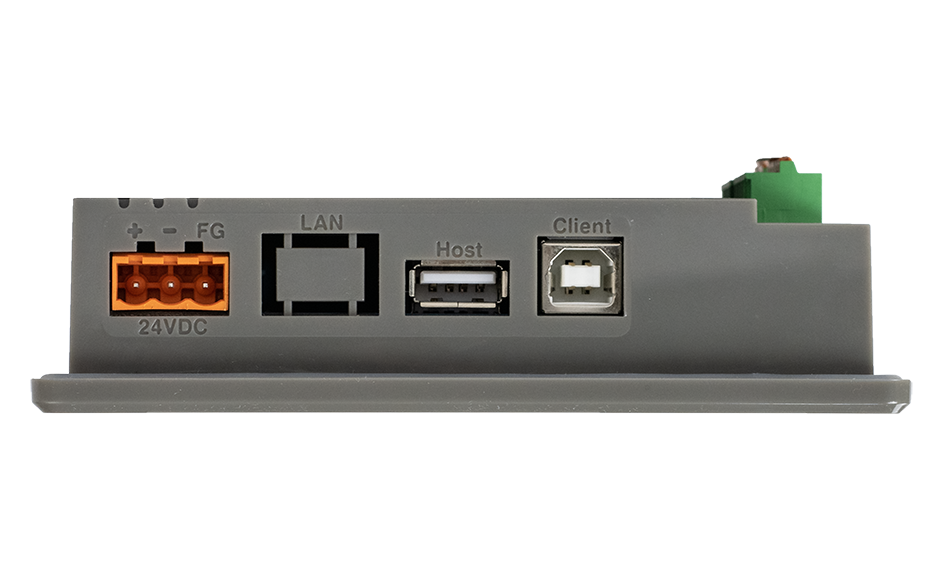

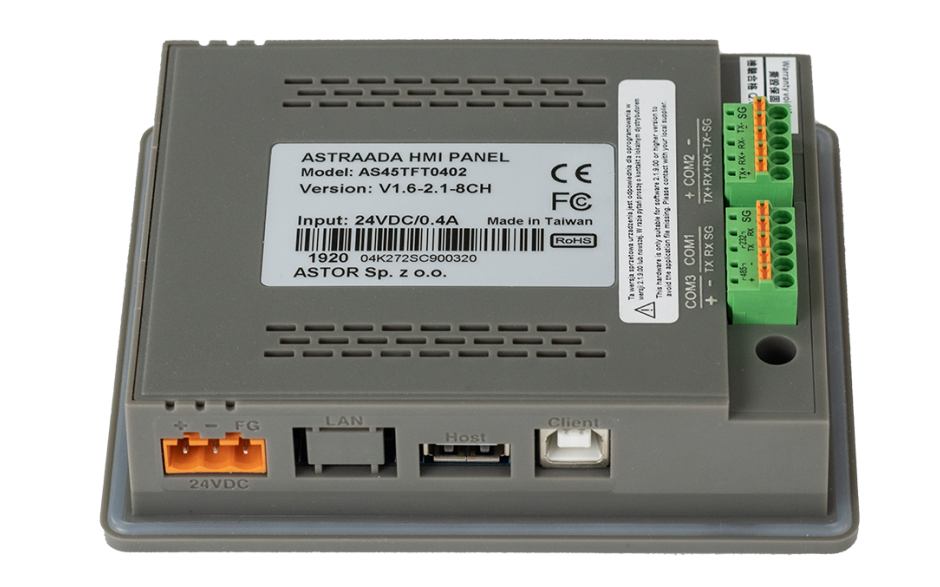

Panel wyposażony jest w trzy niezależne interfejsy komunikacyjne wyprowadzone fizycznie na dwóch złączach krawędziowych 5-pinowych: COM1 – RS232 i COM3 – RS485 na jednym oraz COM2 – RS422/485 na drugim złączu. Standardowo panel wyposażony jest ponadto w port USB Host i Client.
Wbudowane 64 MB pamięci RAM oraz 64 MB pamięci Flash pozwala na budowanie złożonych aplikacji wizualizacyjnych, które obsługują na ekranie animowane obiekty graficzne oraz bitmapy i animacje. Panel posiada dodatkowo 64 MB pamięci przeznaczonej na program i składowanie danych historycznych oraz 128 kB pamięci podtrzymywanej bateryjnie, w której można przechowywać dane procesowe.
Panel operatorski programowany jest za pomocą oprogramowania Astraada HMI CFG, które pozwala na konfigurację alarmów, trendów, receptur, logowania danych historycznych oraz zdarzeń. Funkcjonalność i możliwości panelu podnosi obsługa makr programowych, a także aplikacji wielojęzykowych.
Oprogramowanie Astraada HMI CFG jest do pobrania w sekcji wsparcia.
Cechy charakterystyczne panelu:
Panel operatorski AS45TFT0402 wyposażony jest w diodę LED umieszczoną na froncie, która pokazuje status zasilania panelu. Front panelu posiada zabezpieczenie IP65, dzięki czemu jest oporny na wodę. Dodatkowo powleczony jest folią ochronną odporną na zadrapania.
Model | AS45TFT0402 |
CPU i pamięć | |
CPU | RISC ARM9 32Bit |
Pamięć podtrzymywana bateryjnie | 128 kB |
Pamięć operacyjna | 64 MB |
Pamięć aplikacji | 64 MB |
Pamięć składowania danych | 64 MB |
Wyświetlacz | |
Typ ekranu | TFT |
Rozmiar | 4.3" |
Rozdzielczość | 480 x 272 |
Ilość obsługiwanych kolorów | 65 535 kolorów |
Jasność (cd/m2) | 350 |
Interfejsy komunikacyjne | |
COM1 | RS232 |
COM2 | RS422/485 |
COM3 | RS485 |
Ethernet (RJ45) | - |
USB Client | tak, Client x 1 |
USB Host | tak, Host x1 |
Micro-SD Slot | - |
Pozostałe parametry | |
Napięcie zasilania | 24 VDC, +/-10% |
Pobór mocy | 2W |
Wymiary W x H x D [mm] | 129 x 103 x 33 |
Wymiary otworu montażowego W x H [mm] | 118.5 x 92.5 |
Waga | 0.23 kg |
Temperatura pracy | -10 do 50°C |
Stopień ochrony | IP65 |
Certyfikaty | CE / FCC |
