Zestaw do zdalnego programowania i obsługi sterownika Horner XL4e Prime; (HEXP251C112 + RUT956 + e-szkolenie)

icon-sku Kod produktu: HEXP251C112-RUT956

Dostępny icon-available
Zaloguj się, i zobacz niższe ceny.
3 990,00 PLN 4 907,70 PLN

5,560.00 PLN Oszczędzasz: 1570 PLN
Najniższa cena od 30 dni: 3 990,00 PLN

brutto, podatek VAT: 23%
Produkty z grupy Sterowniki PLC Horner kupiło już 1526 firm w Polsce.

Możesz zwrócić produkt do 14 dni.
Gwarancja 24 miesięcy



Opis produktu

Zdalny dostęp do sterownika? Wybierz sprawdzony zestaw!

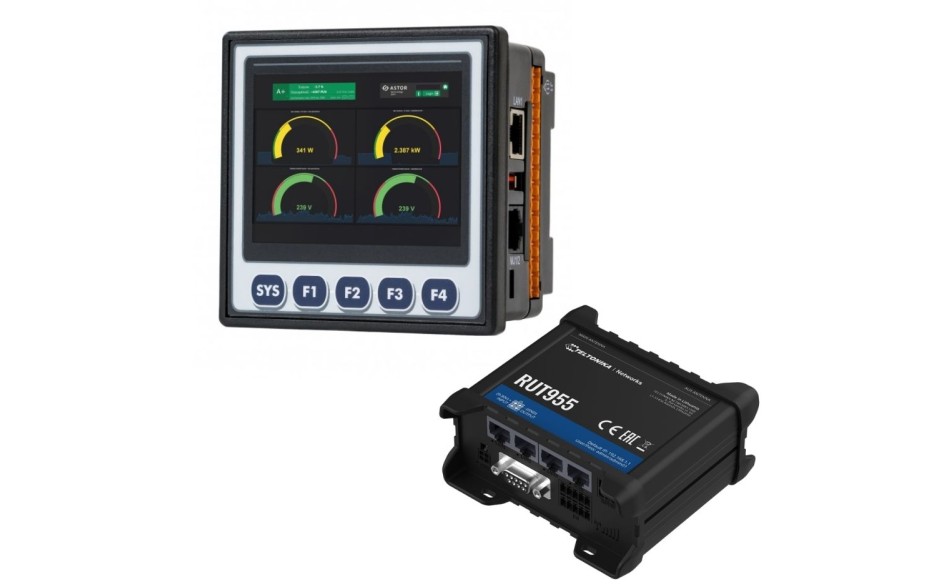

Przygotowaliśmy dla Ciebie specjalny zestaw, który łączy dwa sprawdzone w licznych instalacjach urządzenia - sterownik Horner Xl4e Prime i router przemysłowy Teltonika RUT956. Zestaw stanowi kompleksowe rozwiązanie dla systemów rozproszonych, ponieważ łączy wizualizację HMI i obsługę I/O z komunikacją bezprzewodową GSM w standardach 2G/3G/4G LTE.

Zestaw może zostać wykorzystany w szerokim spektrum aplikacji. Sterownik obsługuje nie tylko standardowe protokoły komunikacyjne takie jak Modbus RTU/TCP czy Ethernet IP, ale także nowoczesne rozwiązanie w postaci chmury danych MQTT. Natomiast Router umożliwia wykorzystanie alarmowania SMS, zdalnego programowania i przesytu danych, a nawet konwersję z Modbus RTU na TCP czy nawet na chmurę danych MQTT. Dodatkowo router jest wyposażony w dual-SIM oraz Access Point WiFi, który ułatwia lokalne połączenie z urządzeniami.

Skorzystaj z bezpłatnych kursów!

Zastanawiasz się jak skonfigurować zdalne połączenie ze sterownikiem Horner? Przygotowaliśmy dla Ciebie materiały techniczne, dzięki którym poznasz sterownik, router oraz połączenie tych urządzeń do wspólnej pracy:

  • Kurs programowania sterownika Horner od podstaw
  • Kurs zdalnego podłączenia do sterownika Horner
  • Zawartość zestawu

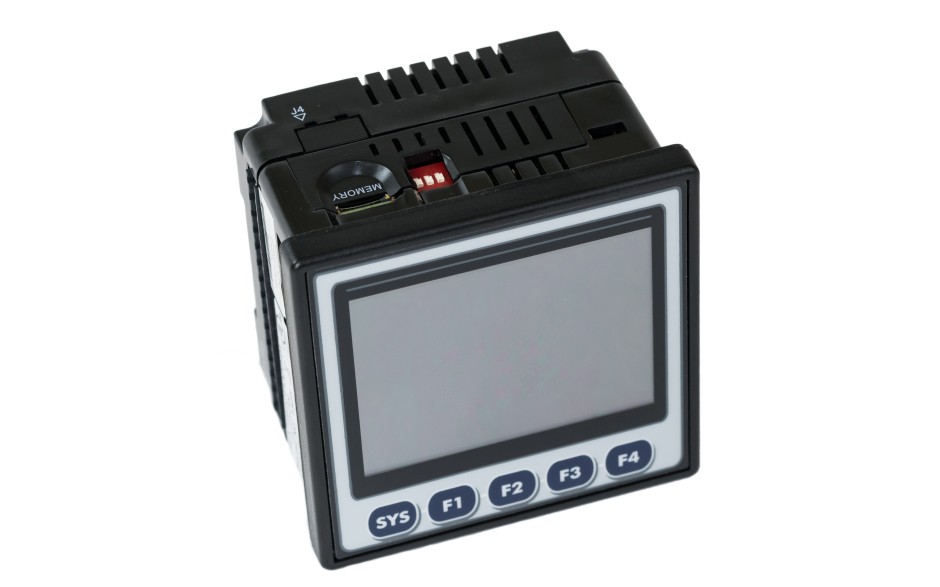

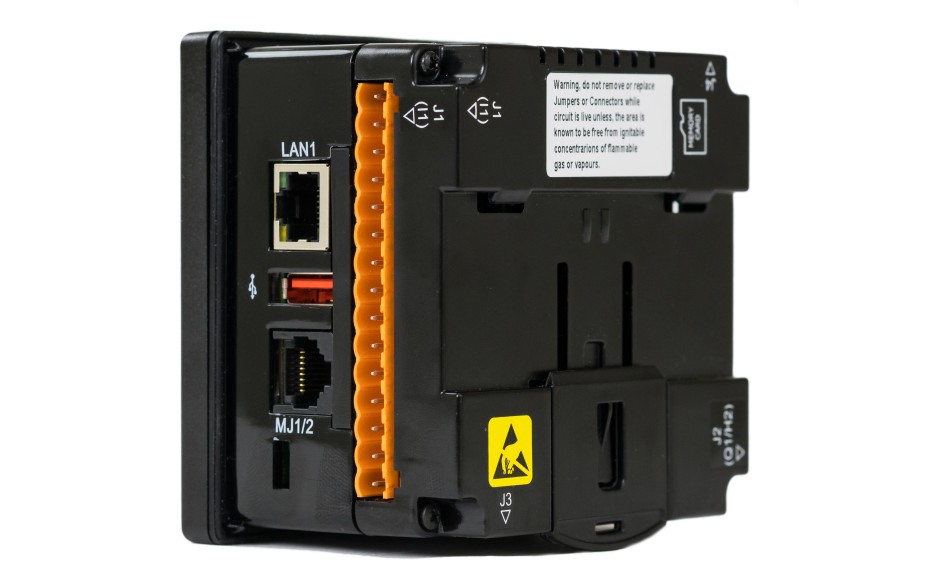

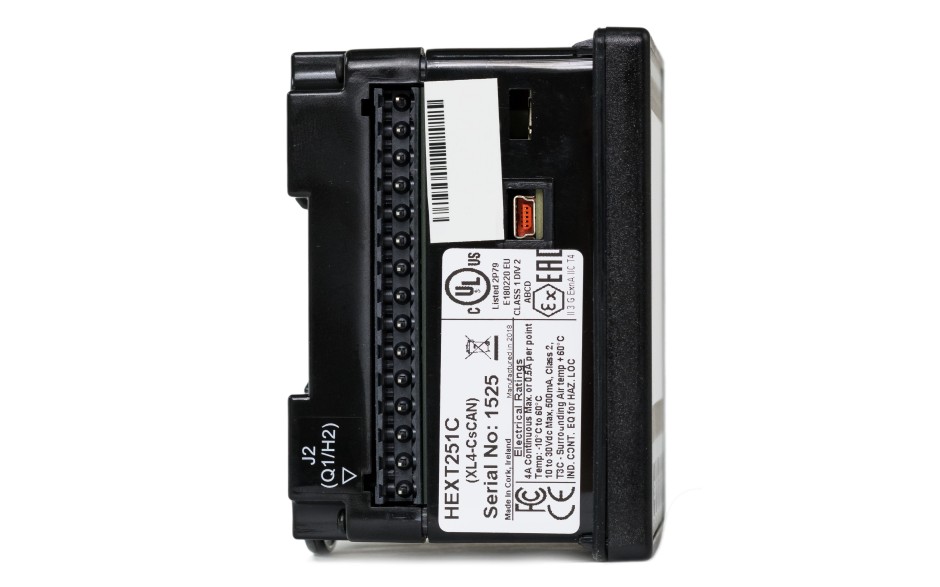

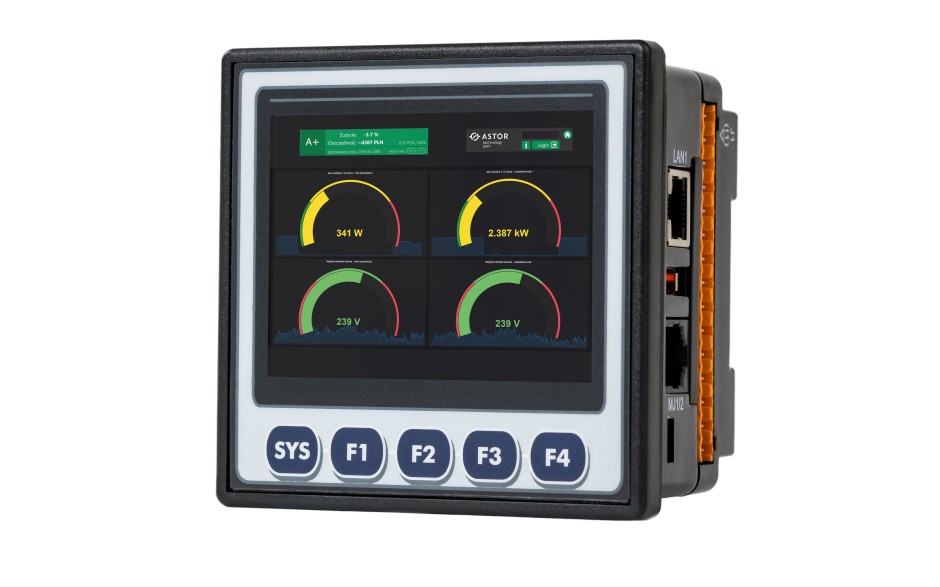

    XL4e Prime to sterownik PLC typu All-in-One z wbudowanym dotykowym, kolorowym ekranem operatorskim o przekątnej 3.5", zintegrowaną obsługą sygnałów wejściowych i wyjściowych oraz bogatymi możliwościami sieciowymi. Rozbudowane możliwości w zakresie programowania oraz dostępnych funkcji czynią z XL4e Prime uniwersalne urządzenie do zastosowań w każdej gałęzi przemysłu przy automatyzacji małych i średnich systemów sterowania.

    Parametry PLC

    • 12 DI (12/24 VDC; 4 HSC, 500 kHz)
    • 6 DO (przekaźnikowe 2A)
    • 4 AI (0-20 mA, 4-20 mA, 0-10 V; 12 bit)

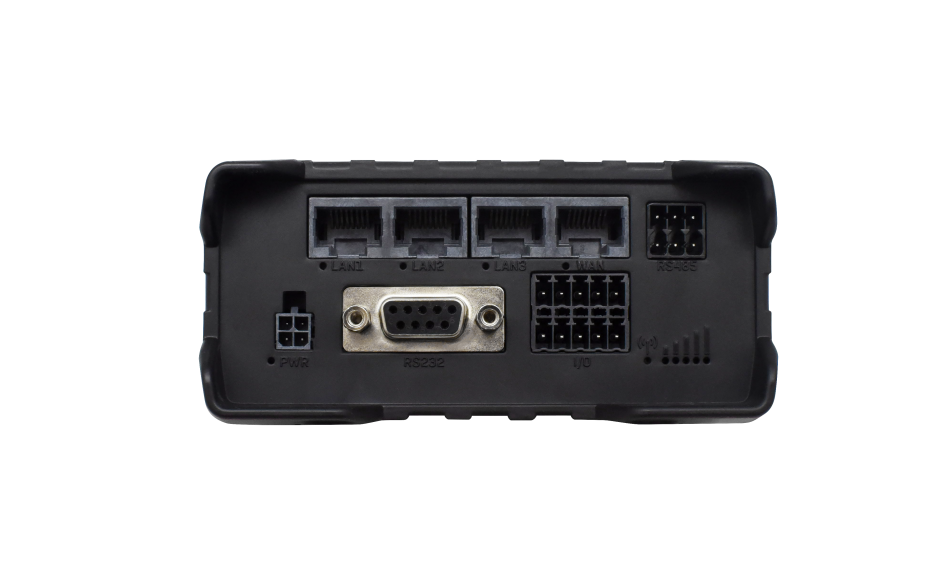

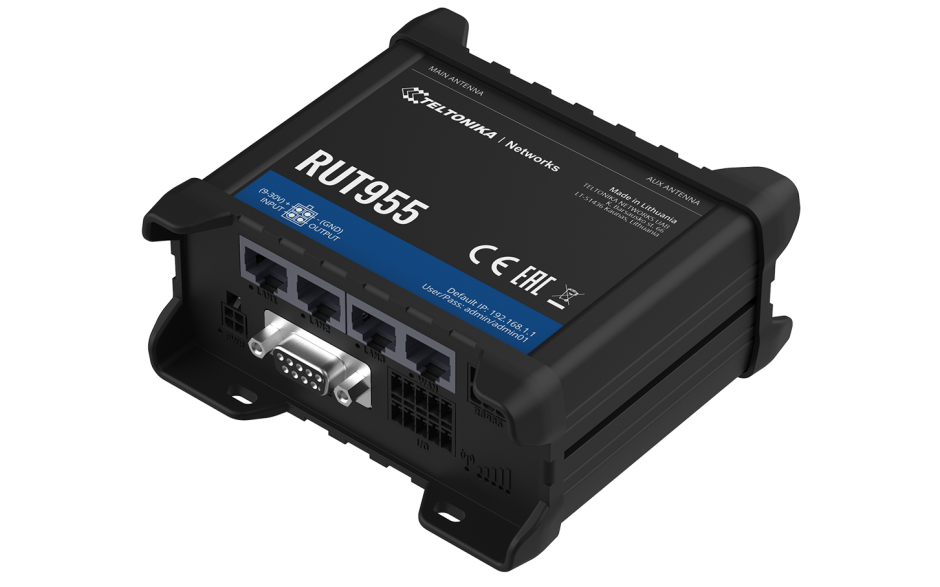

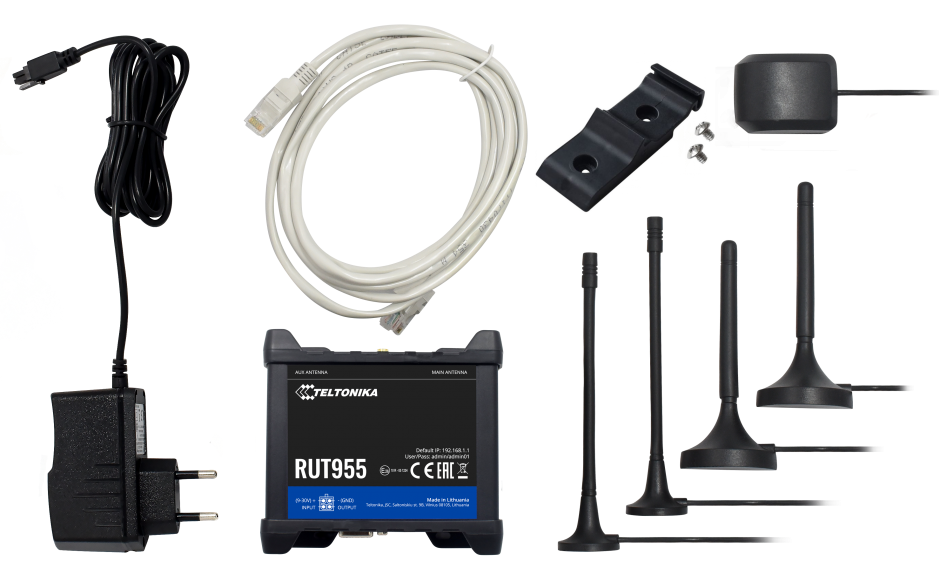

    • RUT956 to przemysłowy router komórkowy przeznaczony do pracy w technologii GSM, GPRS, EDGE, UMTS/HSPA+, LTE oraz WiFi. Stworzony do szybkiego uruchamiania aplikacji M2M/IoT dla użytkowników wymagających zaawansowanych funkcji sieciowych, VPN oraz bezpieczeństwa komunikacji. Może pracować jako WiFi Hotspot\Access Point oraz jest wyposażony w 4 interfejsy sieciowe Ethernet. Posiada podwójne wewnętrzne gniazdo SIM oraz wyprowadzenia dla zewnętrznych anten 2xWiFi oraz 2xMobile oraz gniazdo na antenę GPS, ponieważ jest wyposażony w odbiornik GPS. Dodatkowo jest wyposażony w port szeregowy RS232/485, Modbus Gateway RTU na TCP.

      Parametry routera

      • Router GSM 2G/3G/4G
      • Prędkość transmisji do 150 Mbit/s
      • DUAL SIM
      • RS232\485
      • GNSS
      • Obsługa funkcji SMS
      • Po 3 wejścia i wyjścia cyfrowe
      • Zewnętrzne anteny WiFi i GSM

      E-szkolenie „Programowanie oraz konfiguracja zintegrowanych sterowników Horner APG” - celem kursu jest zapoznanie uczestników ze sterownikami PLC zintegrowanymi z panelem operatorskim HMI firmy Horner APG. Podczas szkolenia poruszane są zagadnienia związane z konfiguracją oraz programowaniem sterownika PLC, budowaniem ekranów operatorskich na panelu HMI, uruchamianiem komunikacji w protokole Modbus RTU/TCP.

    Parametry

    Model HEXP251C112
    Panel operatorski
    Technologia dotykowy, 3.5" TFT, 32K kolorów
    Rozdzielczość 320 x 240 piksele
    Liczba ekranów 1023
    Pamięć graficzna 64 MB
    Liczba obiektów na ekranie 50
    Liczba klawiszy 5
    Sterownik PLC
    Pamięć programu NRAM, 2MB, programowanie on-line
    Czas skanu 0.02 mS/K
    Maks. Ilość DI/DO 2048 / 2048
    Maks. Ilość AI/AO 512 / 512
    Ilość zmiennych rejestrowych 50000
    Ilość zmiennych bitowych 16384
    Porty komunikacyjne
    Porty szeregowe COM1 - RS232/485, COM2 - RS485
    Port Ethernet tak, 10/100 Mbps
    Port CAN tak, (CsCAN)
    Port USB tak, USB 2.0 Host, USB 2.0 Programming
    Port MicroSD tak, < 32GB
    Sygnały wbudowane
    Ilość wbudowanych DI 12 (12/24 VDC; 4HSC, 500 kHz)
    Ilość wbudowanych DO 6 (przekaźnik 2A)
    Ilość wbudowanych AI 4 (0-20mA, 4-20mA, 0-10V; 12 bit)
    Ilość wbudowanych AO 0
    Rozbudowa
    Karta rozszerzeń analogowych nie
    Obsługa SmartMod tak
    Obsługa SmartStix/SmartBlock tak
    Obsługa SmartRail tak
    Opcje komunikacyjne
    Profibus DP Slave tak, HEXPBS
    GSM/GPRS tak, HEGSM04
    Ethernet nie
    Pozostałe parametry
    Wymiary 96 x 96 x 57.5 mm
    Otwór montażowy 92 x 92 mm
    Temperatura pracy sterownika -10-50oC
    Temperatura pracy ekranu operatorskiego -10-60oC
    Zasilanie 9-30VDC
    Zabezpieczenie IP65
    Certyfikaty CE, UL, US


    Numer katalogowy RUT956
    GSM 900/1800/1900 MHz
    Typ sieci 2G/3G/4G
    Szybkość komunikacji po stronie GSM

    4G (LTE) – CAT4 – przepustowość do 150 Mbps

    3G – przepustowość do 42 Mbps

    2G – przepustowość do 236,8 Kbps

    WiFi

    2.4 GHz (b/g/n)

    Obsługa standardu Modbus RTU tak
    Obsługa standardu Modbus TCP tak
    Zaimplementowana obsługa komunikacji SMS tak
    Złącze antenowe

    2x SMA dla LTE (anteny w standardzie)

    2x RP-SMA dla Wifi (anteny w standardzie)

    1x SMA dla GNSS

    Interfejs komunikacyjny szeregowy RS232 i RS485 na złączu DB9
    Interfejs komunikacyjny Ethernet 4 porty 10/100 Mbps na złączach RJ45
    Programowanie Busybox shell, Lua, C, C++
    Diody LED

    1 x dwukolorowa dioda LED statusu połączenia

    5 x LED siły sygnału

    4 x LED statusu portów LAN

    1 x LED statusu zasilania

    Wymiary 80 mm x 106 mm x 46 mm
    Zasilanie 9 – 30 VDC
    Montaż Szyna DIN/do powierzchni
    Zakres temperatur pracy modemu -40 °C do 75 °C
    Obsługiwana karta SIM

    2 x sloty dla kart SIM (MINI SIM – 2FF), 1.8 V/ 3 V

    zewnętrzne sanki dla kart SIM, eSIM (opcja)

    Pobór prądu

    < 2W - bezczynność

    < 7W - max

    Typ obudowy Aluminium/Tworzywo
