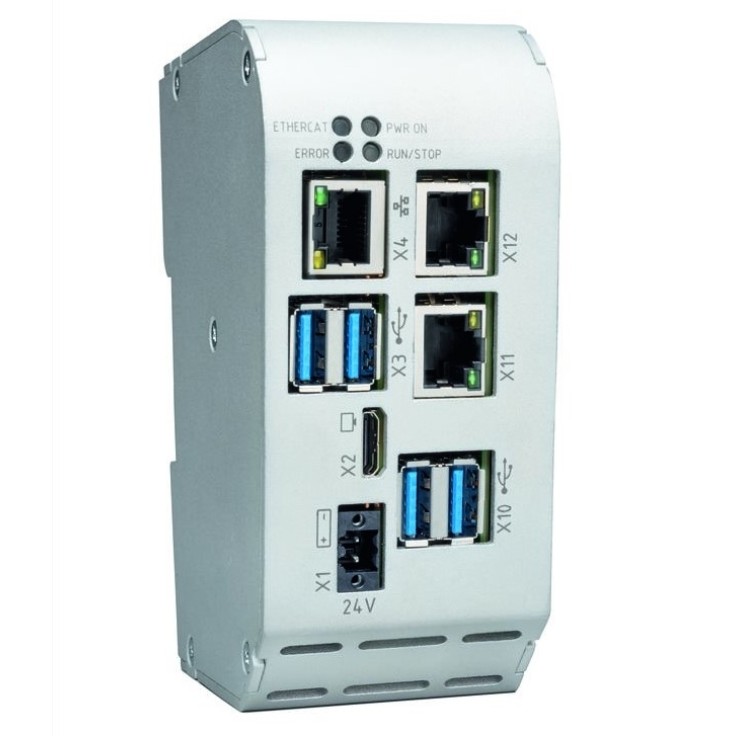

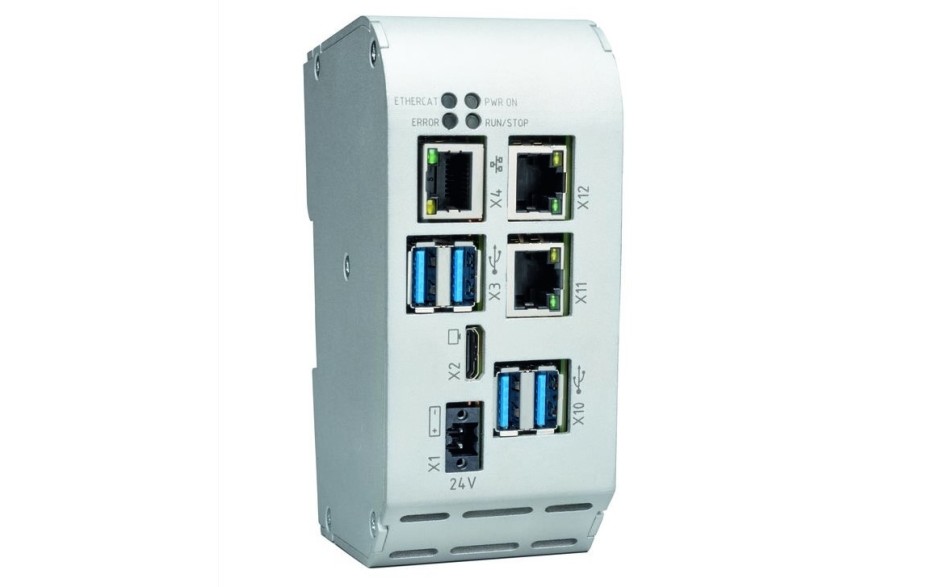

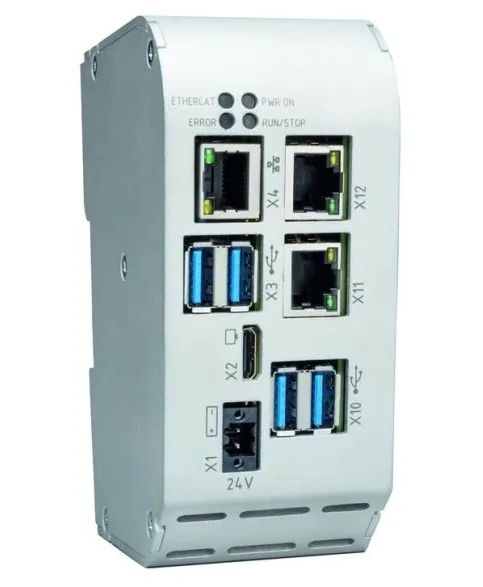

Prezentowana jednostka centralna MC Pi-Prime jest teraz dostępna z dodatkową pulą licencji software za symboliczną złotówkę!
To rozwiązanie umożliwia dostęp do funkcjonalności, które dotychczas wymagały dodatkowych opłat. Pakiet obejmuje kluczowe protokoły komunikacyjne:
Szczegółowy wykaz wszystkich licencji objętych promocją znajduje się na końcu opisu
Moduł MC Pi-Prime to jednostka centralna sterownika modułowego ASTRAADA ONE PLC. Środowiskiem programistycznym jest CODESYS V3, który pozwala na użycie dowolnych języków programistycznych w nim występujących. Najnowsza wersja (v3.5) oprogramowania CODESYS jest wspólnym dla wszystkich urządzeń Astraada One środowiskiem programistycznym. Integruje w sobie zarówno programowanie sterowników, tworzenie wizualizacji procesowych jak i sterowanie serwonapędami. Jedna baza zmiennych nie wymaga ich duplikowania przy tworzeniu programu sterującego oraz wizualizacji, zapewniając przejrzystość architektury, spójność i wysoką szybkość działania. Jednostka ta charakteryzuje się bardzo dużą wydajnością w postaci 4 rdzeni 1,5GHz każdy, która przekłada się na wysoką wielowątkowość i szybką reakcję, przy bardzo niskich czasach cyklu sięgających 500 us. Dodatkowo umożliwia elastyczną rozbudowę systemu, współpracując z otwartym środowiskiem CODESYS i zapewniając dobrą równowagę między mocą obliczeniową a kosztami.
Urządzenie MC Pi-Prime poprzez zastosowanie protokołu EtherCAT pozwala na rozbudowę o kolejne moduły systemu EtherCAT I/O. Jednostka centralna zasilana jest 24V DC, posiada jedno wejście cyfrowe. Ponadto do komunikacji wykorzystany został port Ethernet. Moduł ma możliwość archiwizacji danych oraz aktualizacji aplikacji poprzez interfejs USB. Jednostka dysponuje przy tym 1 GB pamięci RAM oraz do 8 GB pamięci Flash, dzięki którym jest w stanie realizować nawet bardzo rozbudowane algorytmy sterowania. Cała konstrukcja umożliwia zoptymalizowaną, indywidualną rozbudowę o oddalone moduły, zależnie od wymaganej struktury systemu sterowania. Pozwala to na elastyczne planowanie systemu przy optymalnym wykorzystaniu dostępnego miejsca w szafie sterowniczej. Więcej informacji o tym urządzeniu znaleźć można na stronie produktowej Astraada One Modular.
Bardzo wydajne CPU w postaci 4 rdzeni każdy po 1,5GHz przekłada się na wysoką wielowątkowość przy czasach cyklu sięgających 500 μs
Do 4GB pamięci RAM oraz do 32GB pamięci Flash, dzięki którym są w stanie realizować rozbudowane algorytmy sterowania
Umożliwiają zoptymalizowaną, indywidualną rozbudowę o oddalone moduły, zależnie od struktury systemu sterowania
System planowany w sposób elastyczny,
z wykorzystaniem dostępnego miejsca w szafie sterowniczej
| Model | MC Pi-Prime |
| CPU, pamięć | |
| CPU | BCM2711, 1,5 GHz Quad Core |
| Pamięć Flash | 8GB |
| Pamięć RAM | 1GB |
| Pamięć zachowywana | 200 kB |
| Wymiary | |
| Wymiary | 53 x 122 x 89 mm |
| Warunki użytkowe | |
| Zakres temperatur | 0 ... +50 st. C |
| Wilgotność | max 85% |
| Transport i przechowywanie | |
| Zakres temperatur | -20 ... +70 st. C |
| Wilgotność | max 85% |
| Obsługa | |
| Montaż | Szyna NS 35/7,5 mm EN 50022 |
| Certyfikacja | CE (EN 61131-2) |
| Środowisko programistyczne | CODESYS V3 (IEC 61131-3) |
| Zabezpieczenia | |
| Klasa | 3 |
| Stopień | IP20 |
| Odporność na interferencje | EN 61131-2, EN 61000-6-2, EN 61000-6-4, dla zastosowań przemysłowych |
| Zasilanie | |
| Napięcie | +24V DC |
| Pobór prądu | Max. 0.3A, przy rozszerzeniu o kolejne moduły max. 1.5A |
| Zabezpieczenie przed zmianą polaryzacji | Tak |
| Interfejs Ethernet | |
| Liczba/typ | 1x Ethernet 10/100/1000 Base 1x Ethernet 10/100 Base 2-Port Switch |
| System połączenia | RJ45 |
| Protokoły | Modbus TCP/IP, MQTT, Profinet, EthernetIP, BACnet, OPC UA (opcjonalnie) |
| Interfejs EtherCAT | |
| Liczba/typ | 1x EtherCAT LVDS |
| System połączenia | Połączenie 10 pin z prawej strony modułu |
| Interfejs USB | |
| Liczba/typ | 4x host USB 3.0/USB plug type A |
| Liczba cykli | max 1000 |
| Dodatkowe funkcje | |
| Zegar czasu rzeczywistego | Tak, z baterią podtrzymującą |
| Wejście na wiatrak chłodzący | 1 x 2 pin (5V) |
