Zestaw szkoleniowy Astraada HMI - dotykowy panel 7", zasilacz, konto IDCS 500 punktów, oprogramowanie, szkolenie

icon-sku Kod produktu: AS46TFT0707-IDCS500

Dostępny icon-available
Zaloguj się, i zobacz niższe ceny.
2 390,00 PLN 2 939,70 PLN

3,190.00 PLN Oszczędzasz: 800 PLN
Najniższa cena od 30 dni: 2 390,00 PLN

brutto, podatek VAT: 23%

Możesz zwrócić produkt do 14 dni.
Gwarancja 30 miesięcy



Opis produktu

Zamówienie wymaga podania nazwy użytkownika oraz adresu e-mail, na który zarejestrowana jest usługa IDCS.
Prosimy o dodanie tej informacji w komentarzu do zamówienia.

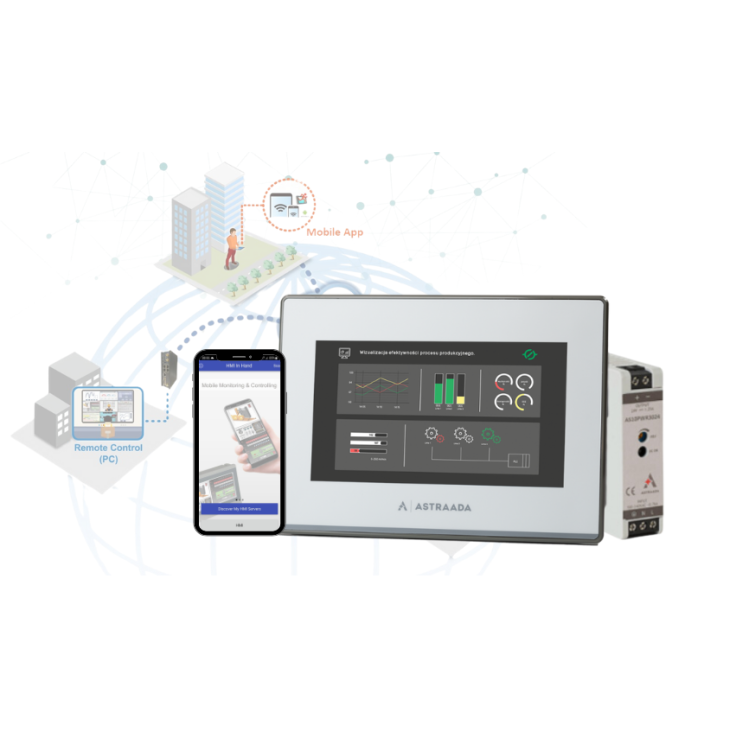

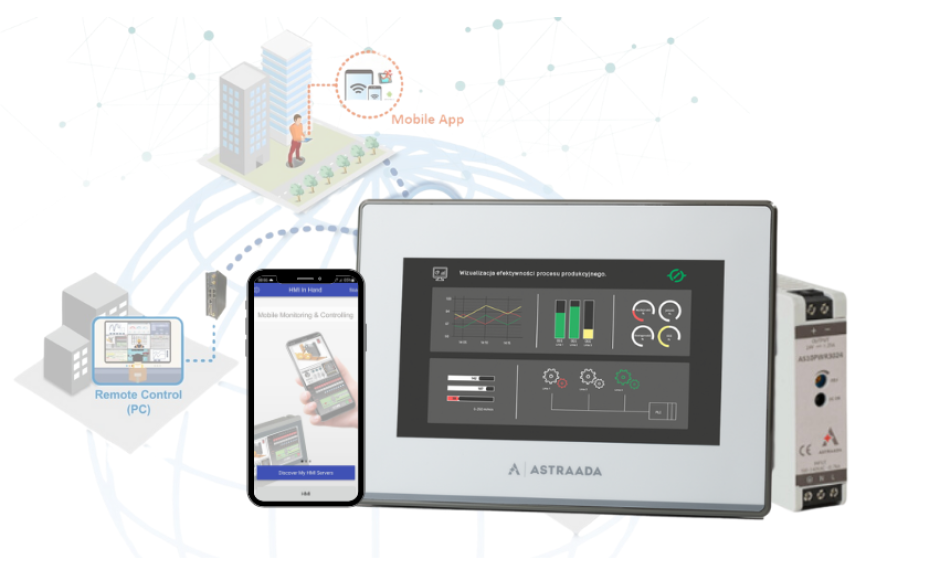

Zestaw startowy Astraada HMI

Zapraszamy do skorzystania z wyjątkowo atrakcyjnej promocji pozwalającej na zakup zestawu startowego Astraada HMI Panel.

Zestaw składa się z:

  • AS46TFT0707: Dotykowego panelu operatorskiego o przekątnej 7", matryca TFT o rozdzielczości 800 x 480, 65535 kolorów, podświetlenie LED, COM1 - RS232, COM2 - RS422/485, COM3 - RS485, COM4 - RS485, COM5 - RS485, 2x USB (Client, Host), Ethernet, 64 MB RAM, 64 MB ROM, 128KB pamięci podtrzymywanej bateryjnie,
  • AS10PWR3024: przemysłowy zasilacz impulsowy 30W (24V/1.25A DC),
  • Doładowanie konta IDCS o 500 punktów,
  • SZKOLENIE ONLINE w postaci filmów instruktażowych przedstawiających proces tworzenia nowego projektu, po bardziej zaawansowane funkcje np. tworzenie własnych makr, alarmów, receptur, rejestracja operacji oraz dobre praktyki dla programistów. Szkolenie dostępne jest on-line po założeniu konta w naszym serwisie,
  • ASTRAADA HMI CFG (do pobrania): oprogramowanie konfiguracyjne dla paneli Astraada HMI z bezpłatnymi aktualizacjami,
  • ZESTAW DOKUMENTACJI (do pobrania): podręcznik użytkownika, instrukcje konfiguracji z popularnymi sterownikami PLC, np. GE (SRTP, MODBUS RTU), Siemens (Profinet),
  • BAZA SYMBOLI GRAFICZNYCH (do pobrania): setki gotowych grafik przyśpieszających proces tworzenia aplikacji.

*Każdy Klient może zakupić maksymalnie jeden zestaw!


Dlaczego panele Astraada HMI?

Astraada HMI to seria dotykowych paneli operatorskich. Szeroka gama dostępnych modeli w połączeniu z rozbudowaną funkcjonalnością i wysoką niezawodnością sprawiają, że panele te są szeroko stosowane do obsługi maszyn oraz w małych i średnich systemach sterowania. Wszystkie panele cechują się najwyższą jakością i odpornością na zakłócenia, które występują w środowisku przemysłowym. Oprogramowanie konfiguracyjne dostępne jest w polskiej i angielskiej wersji językowej. Oferuje zaawansowane funkcje wizualizacyjne znane z systemów SCADA, np.: alarmy, logowanie i wizualizacja zmiennych historycznych, receptury czy archiwizacja nastaw wprowadzonych przez operatorów. Oferowany w promocji panel idealnie nadaje się do nauki programowania i obsługi dotykowych interfejsów operatorskich oraz do wykorzystanie go na fizycznym obiekcie.


Opis panelu z zestawu:

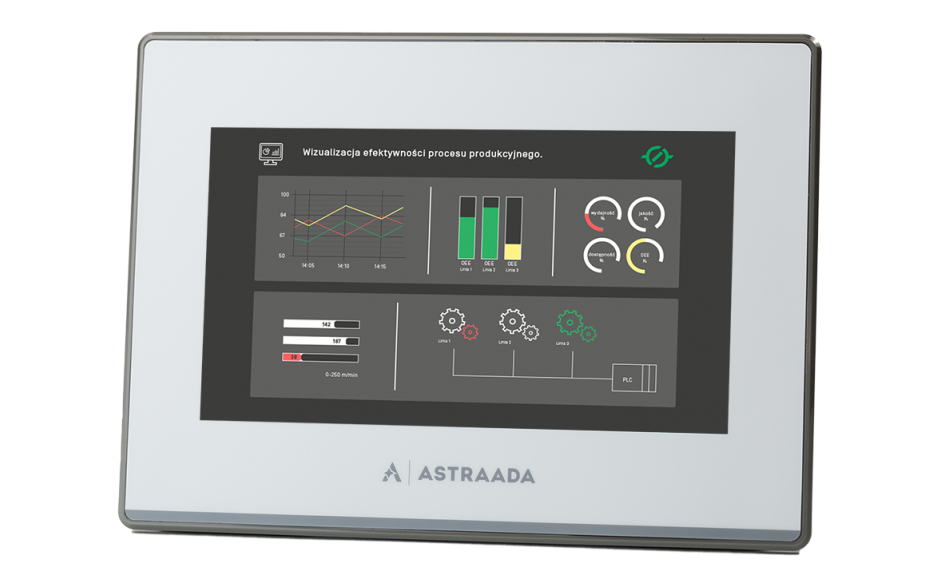

Panel operatorski AS46TFT0707 wyposażony jest w  graficzny ekran operatorski o rozdzielczości 800 x 480 pikseli, posiada aktywną matrycę dotykową o przekątnej 7” oraz obsługuje 65535 kolorów. Panoramiczny ekran operatorski oraz duża rozdzielczość sprawiają, że na ekranie panelu można bardzo dokładnie odwzorować sterowany proces, co ma znaczący wpływ na przyspieszenie obsługi.

Panel wyposażony jest w pięć niezależnych interfejsów komunikacyjnych wyprowadzonych fizycznie na dwóch portach, pracujących w następujących standardach:

  • port DB9: COM1 - RS232, COM2 – RS422/485 oraz COM3 – RS485,
  • złącze krawędziowe 5-pinowe: COM4 – RS485 oraz COM5 – RS485.

Standardowo panel wyposażony jest ponadto w port Ethernet, port USB Host i Client. Wbudowane 64 MB pamięci RAM oraz 64 MB pamięci Flash pozwala na budowanie złożonych aplikacji wizualizacyjnych, które obsługują na ekranie animowane obiekty graficzne oraz bitmapy i animacje. Panel posiada dodatkowo 64 MB pamięci przeznaczonej na program i składowanie danych historycznych oraz 128 kB pamięci podtrzymywanej bateryjnie, w której można przechowywać dane procesowe.

Panel operatorski programowany jest za pomocą oprogramowania Astraada HMI CFG, które pozwala na konfigurację alarmów, trendów, receptur, logowania danych historycznych oraz zdarzeń. Funkcjonalność i możliwości panelu podnosi obsługa makr programowych oraz aplikacji wielojęzykowych. Panele programowane w środowisku Astraada HMI CFG od wersji 2.0.0 dają nową funkcjonalność zdalnego dostępu za pomocą protokołu VNC.



Cechy charakterystyczne panelu:

  • Dotykowy, kolorowy ekran operatorski o przekątnej 7”
  • Obsługa 65535 kolorów
  • Rozdzielczość 800 x 480 pikseli
  • Panoramiczny wyświetlacz
  • Wbudowane 5 szeregowych portów komunikacyjnych
  • Wbudowany port Ethernet z obsługą FTP Server oraz VNC Server
  • Wbudowany port USB Client i Host
  • Obsługa ponad 280 protokołów komunikacyjnych
  • Dostępne funkcje zabezpieczeń, zbierania danych, alarmów, receptur i trendów.
  • Mały pobór prądu
  • Małe wymiary

Panel operatorski AS46TFT0707 wyposażony jest w diodę LED umieszczoną na froncie, która pokazuje status zasilania panelu. Front panelu posiada zabezpieczenie IP66, dzięki czemu jest oporny na wodę. Dodatkowo powleczony jest folią ochronną odporną na zadrapania.


IDCS

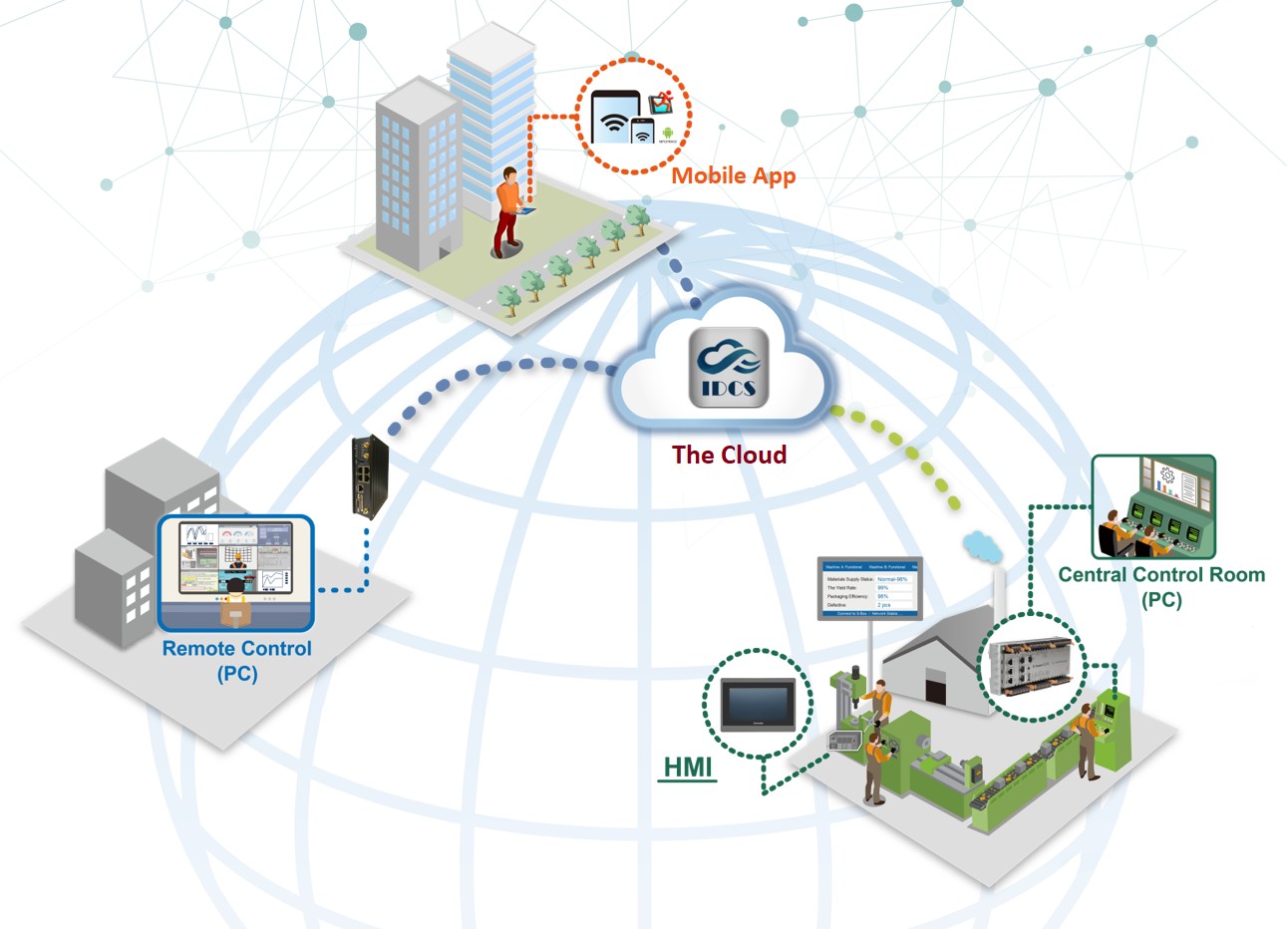

IDCS jest usługą pozwalającą na zdalne łączenie się z panelem Astraada HMI. System umożliwia zdalną kontrolę i sterowanie panelami HMI za pomocą aplikacji mobilnej i desktopowej. Dodatkowo zapewnia konfigurację połączenia pomiędzy panelem Astraada HMI, a innymi urządzeniami w tej samej podsieci, w celu zdalnego łączenia się i programowania sterowników PLC lub paneli HMI. 1 punkt IDCS to 100MB przesyłanych danych. Ilość wykorzystywanych punktów zależy od częstotliwości korzystania z usługi IDCS, rozmiarów przesyłanych aplikacji oraz częstotliwości ich pobierania.

Dowiedz się więcej na temat usługi IDCS.

IDCS jest usługą pozwalającą na zdalne
łączenie się z panelem Astraada HMI w celu:

  • Zdalnego wgrywania programu do panelu (aplikacja Astraada HMI CFG).
  • Zdalnej kontroli panelu (aplikacja tManager), w tym zmiany ustawień kart sieciowych, zdalnego restartu panelu.
  • Połączenia z urządzeniami będącymi w tej samej podsieci co panel,
    np. do programowania bądź diagnostyki tych urządzeń (aplikacja tManager).
  • Zdalnego dostępu do urządzeń połączonych z panelem na portach szeregowych
    np. w celu diagnostyki bądź programowania tych urządzeń (aplikacja tManager).
  • Zdalnego interaktywnego podglądu wizualizacji na panelu z poziomu komputerów PC (aplikacja PanelVision) - tylko w panelach serii AS46.
  • Zdalnego interaktywnego podglądu wizualizacji na panelu z poziomu urządzeń mobilnych z systemami Android bądź iOS (aplikacja HMI in Hand) - tylko
    w panelach serii AS46.
  • Dlaczego u nas?

    • Zamawiasz, opłacasz do 12 i wysyłasz na drz@astor.com.pl potwierdzenie przelewu - sprzęt następnego dnia jest u Ciebie!
    • Każde urządzenie możesz wypożyczyć i przetestować przed zakupem
    • Program Zyskujesz z ASTOR - kupując sprzęt otrzymujesz Wsparcie Techniczne lub dodatkowe rabaty w sklepie internetowym

    Parametry

    Model AS46TFT0707
    CPU i pamięć
    CPU RISC ARM9 32Bit
    Pamięć podtrzymywana bateryjnie 128 KB
    Pamięć operacyjna 64 MB
    Pamięc aplikacji 64 MB
    Pamięć składowania danych 64 MB
    Wyświetlacz
    Typ ekranu TFT
    Rozmiar 7"
    Rozdzielczość 800 x 480
    Ilość obsługiwanych kolorów 65,535 kolorów
    Ilość ekranów 7999
    Klawiatura Wirtualna
    Jasność (cd/m2) 350
    Podświetlenie (godzin) LED, 20 000 godzin
    Interfejsy komunikacyjne
    COM1 RS232
    COM2 RS422/485
    COM3 RS485
    COM4 RS485
    COM5 RS485
    Ethernet (RJ45) 1 x 10/100 Mbps
    USB Client tak
    USB Host tak
    Micro-SD Slot nie
    VNC server tak
    RTC tak (5 lat)
    Pozostałe parametry
    Napięcie zasilania 24VDC ±10%
    Pobór mocy 20 W
    Wymiary W x H x D [mm] 203.5 x 148.5 x 35
    Wymiary otworu montażowego W x H [mm] 191.5 x 138
    Waga 0.55 kg
    Temperatura pracy -10 ~ 60 °C
    Wilgotność 10 ~ 90% RH @ 50° C, bez kondensacji
    Odporność na wibracje 10 - 55 Hz przez 30 min
    Stopień ochrony (front) IP66
    Certyfikaty CE / FCC
