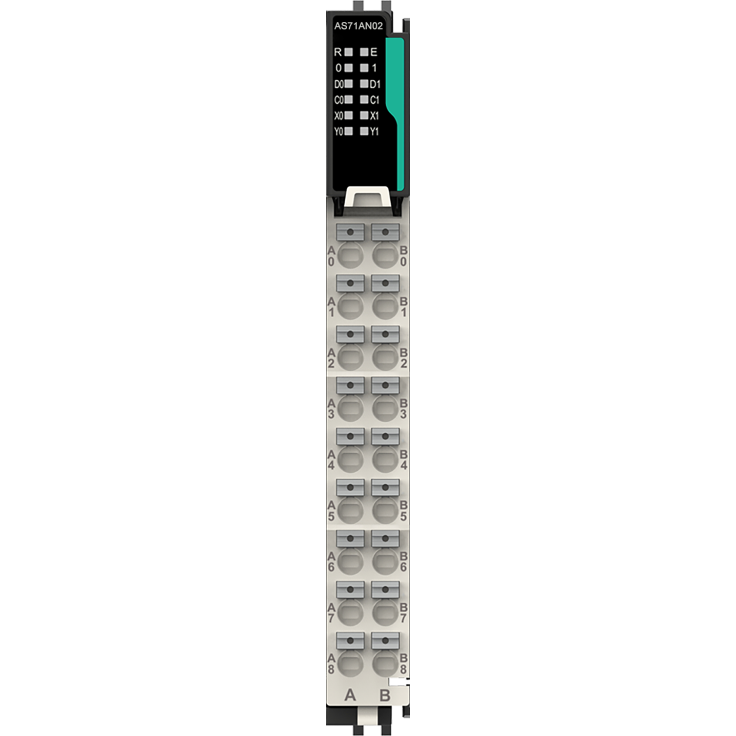

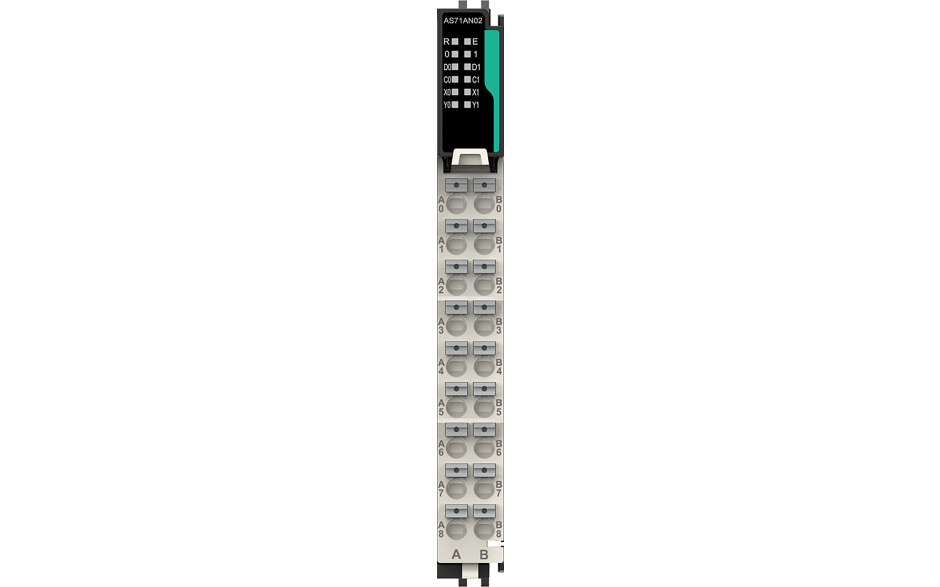

Astraada A-Series IO - Moduł enkodera absolutnego SSI 2MHz, 2-kanałowy Wej; 24VDC

icon-sku Kod produktu: AS71AN02

Dostępny icon-available
Zaloguj się, i zobacz niższe ceny.
690,00 PLN 848,70 PLN
brutto, podatek VAT: 23%
dostawa
pta
clock
zwrotMożesz zwrócić produkt do 14 dni.
Gwarancja 24 miesięcy



Opis produktu

Astraada A-Series IO - Moduł enkodera absolutnego SSI 2MHz, 2-kanałowy Wej; 24VDC

Astraada A-Series IO to nowoczesny, modułowy system zdalnych wejść i wyjść, zaprojektowany z myślą o wyzwaniach współczesnej automatyki przemysłowej. Zapewnia elastyczną konfigurację oraz obsługę najpopularniejszych standardów komunikacji, ułatwia wdrożenie i pozwala zaoszczędzić miejsce w szafie sterowniczej. W jednym ciągu można podłączyć maksymalnie 16 modułów.

Komunikację z systemem nadrzędnym zapewniają interfejsy komunikacyjne EtherCAT, PROFINET, EtherNet/IP i Modbus TCP. Dzięki nim system można włączyć do istniejącej architektury w zależności od wybranego protokołu. Seria współpracuje ze środowiskami TIA Portal, TwinCAT 3, Sysmac Studio oraz RSLogix 5000.

W ofercie dostępnych jest 27 modułów, w tym moduły do pomiaru temperatury (RTD PT100/PT1000 oraz termopary), tensometryczne, enkoderowe oraz impulsowe.

Moduły I/O Astraada IO A-Series

Elastyczność

Elastyczność, która pracuje dla Twojej aplikacji

Pełna elastyczność konfiguracji - dowolny dobór modułów cyfrowych, analogowych, temperaturowych i specjalistycznych, tworzący system dokładnie odpowiadający potrzebom aplikacji, bez zbędnych nadwyżek sprzętowych. Do 16 modułów I/O w jednym ciągu, z możliwością dalszej rozbudowy bez przebudowy instalacji.

Kompaktowa konstrukcja

Kompaktowa konstrukcja i oszczędność miejsca

Smukła, kompaktowa konstrukcja modułów przekłada się na realne oszczędności miejsca w szafie sterowniczej. Montaż na standardowej szynie DIN oraz czytelne oznaczenia modułów i zacisków upraszczają projektowanie, instalację i skracają czas uruchomienia.

Wydajność

Wydajność i deterministyczność na poziomie przemysłowym

Szybka magistrala systemowa F-BUS 100 Mbps i nowoczesna architektura komunikacyjna zapewniają czasy reakcji liczone w mikrosekundach - precyzyjne sterowanie osiami, napędami, procesami szybkoprzebiegowymi oraz stabilną, deterministyczną wymianę danych nawet przy dużej liczbie modułów.

Zaawansowana diagnostyka

Zaawansowana diagnostyka – pełna kontrola nad systemem

Rozbudowane funkcje diagnostyczne dostępne lokalnie i z poziomu systemu sterowania. Diody LED informują o stanie kanałów, zasilania i komunikacji - system wykrywa zwarcia i przeciążenia, monitoruje przerwy w obwodach, diagnozuje przekroczenia zakresów analogowych i raportuje błędy bezpośrednio do PLC.

Parametry

Nazwa
Astraada IO A-Series
Numer katalogowy
AS71AN02
Liczba kanałów
2
Pobór mocy
0,69 W
Napięcie enkodera
24VDC
Typ sygnału enkodera
Wejście różnicowe zgodne ze standardem elektrycznym RS-422
Długość ramki SSI
10-40 (domyślnie: 13)
Częstotliwość zegara SSI
125 kHz / 250 kHz / 500 kHz / 1 MHz / 1,5 MHz / 2 MHz
Typ sygnału
Kod Graya (domyślnie) / kod binarny
Czas odstępu między ramkami SSI
(1~65536)*100 us
Liczba wejść DI
1
Napięcie DI
24VDC
Wybór zbocza DI
Zbocze narastające/ opadające/ narastające lub opadające
Typ DI
PNP lub NPN
Ustawienie czasu filtru DI
(1~65536)*0.1us
Funkcja DI
Zatrzask
Latched value
Latched values and latch completion flags
Sprzętowe zerowanie
Zerowanie zboczem narastającym
Liczba DO
1 na kanał
Napięcie DO
24V
Typ DO
NPN, max prąd 0.16A
Funkcja DO
Szybkie wyjście porównawcze
Zmienna pomiarowa
Częstotliwość/prędkość
Czas aktualizacji funkcji pomiarowej
20/100/500/1000ms
Funkcja bramkowania
Software Gate
Waga
~150g
Wymiar
12,5x105x96 mm     (17,5x109x100 mm wraz z opakowaniem)
