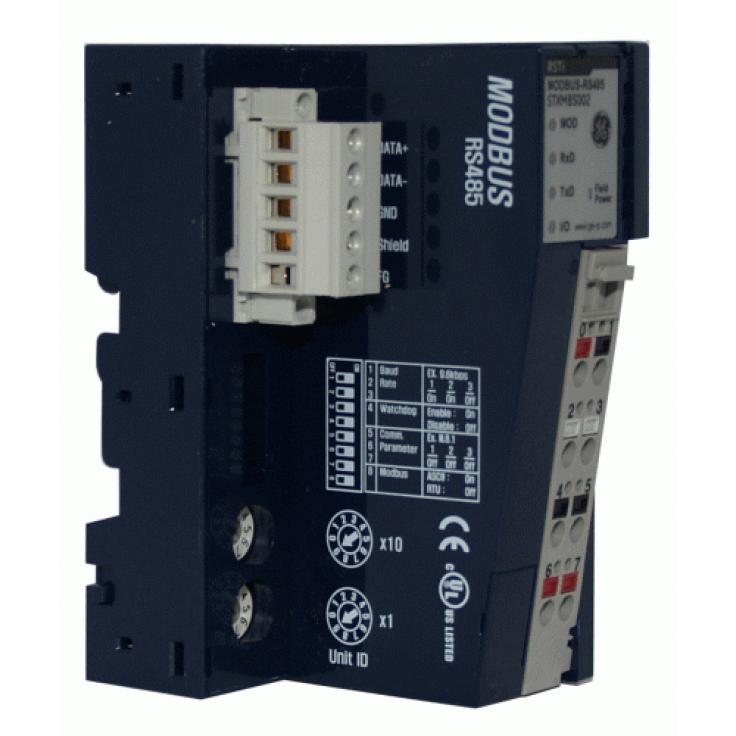

RSTi - Interfejs komunikacyjny Modbus RTU RS485 do budowania węzła oddalonych wejść-wyjść

icon-sku Kod produktu: STXMBS002-GW12

Dostępny icon-available
Dodaj do porównania
800,00 PLN 984,00 PLN

1,500.00 PLN Oszczędzasz: 700 PLN

brutto, podatek VAT: 23%
Produkty EMERSON kupiło już ponad 3789 firm w Polsce.
Przesyłka kurierska - 25 PLN netto   Od 5000 PLN lub odbiór osobisty - bezpłatnie   Warunki dostawy »
Produkt objęty jest pomocą techniczną ASTOR  Szczegóły wsparcia »
Zapłać do 12:00 i prześlij potwierdzenie wpłaty, a produkt będzie u Ciebie następnego dnia.
Możesz zwrócić produkt do 14 dni.


Opis produktu

STXMBS002 to interfejs komunikacyjny przeznaczony na sieć Modbus RS485, obsługujący do 32 modułów wejść/wyjść RSTi.

Wbudowany port komunikacyjny z obsługą protokołu Modbus RS485 pozwala na wymianę danych z prędkością do 115.2 kbit/s. Dzięki wyposażeniu modułu w punkty do testowania, istnieje możliwość sprawdzenia poprawności działania systemu, w trakcie jego pracy.

Interfejs posiada wbudowany zasilacz i wymaga  dwóch napięć do pracy :

  • System Power – pozwala na odłączenie napięcia zasilającego pętle pomiarowe, bez konieczności odłączenia całego węzła; maksymalne obciążenie wynosi 1,5 A; nominalne napięcie zasilania 24VDC,
  • Field Power  - zasilenie pętli pomiarowych; maksymalne obciążenie wynosi 10 A; nominalne napięcia zasilania  24 VDC.

Montaż modułów  RSTi odbywa się poprzez zsunięcie elementów, zapewniając odporność na wstrząsy i wibrację jednocześnie pozwalając na przesyłanie danych wewnętrzną magistralą.


Moduł na wyprzedaży objęty 12 miesięczną gwarancją.



Parametry

Parametry interfejsu  STXMBS002

Liczba obsługiwanych I/O

Do 32 modułów I/O

Napięcie zasilania Field Power

Klasa II, 24 VDC (11VDC÷28.8 VDC)

Maksymalny prąd Field Power

10 A

Zasilanie magistrali I/O

Max 1.5A@5VDC

Wymiary

45x99x70 mm

Waga

150 g

Temperatura pracy

-20 do +50 ⁰C

Temperatura składowania

-40 do +85 ⁰C

Wilgotność powietrza

5-90%

Montaż

DIN

Sposób montażu

Z lewej strony ST-xxx I/O series

Pobór prądu

70mA@24VDC

Typ sieci

Modbus RS485

Kabel sieciowy

Skrętka szeregowa

Długość kabla

Do 1200 m

Prędkość transmisji

1.2 – 115.2 kbit/s

Maksymalna liczba węzłów

64

Maksymalna liczba dyskretnych I/O

Wejść/Wyjść 2016 punktów

Maksymalna liczba analogowych I/O

Wejść/Wyjść: 126 punktów

Maksymalna wielkość wymienianych ramek

Wejście/Wyjście 252 B

Ustawienia numeru węzła

2 przełączniki obrotowe

Tryb pracy

RTU I ASCII

EMC

EN50082

ESD

EN50081

Certyfikaty

UL/cUL/CE
