Do pełnego wykorzystania funkcjonalności modułów Astraada IO ze stopniem ochrony IP67 wymagane jest zaopatrzenie się w odpowiedni zestaw startowy, a w razie potrzeby w kolejne zestawy rozszerzające komunikację. Zestawy te nie są domyślnie dołączone do modułu I/O.

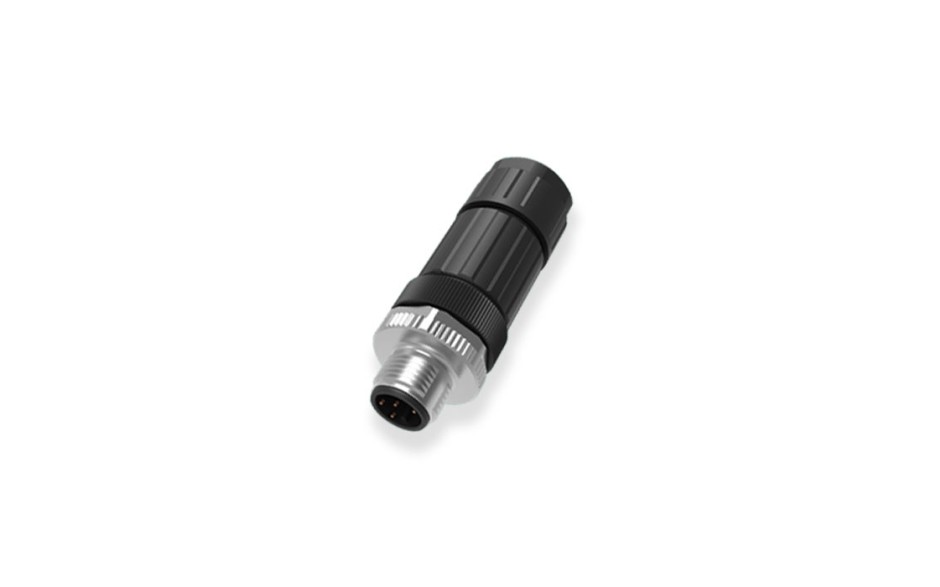

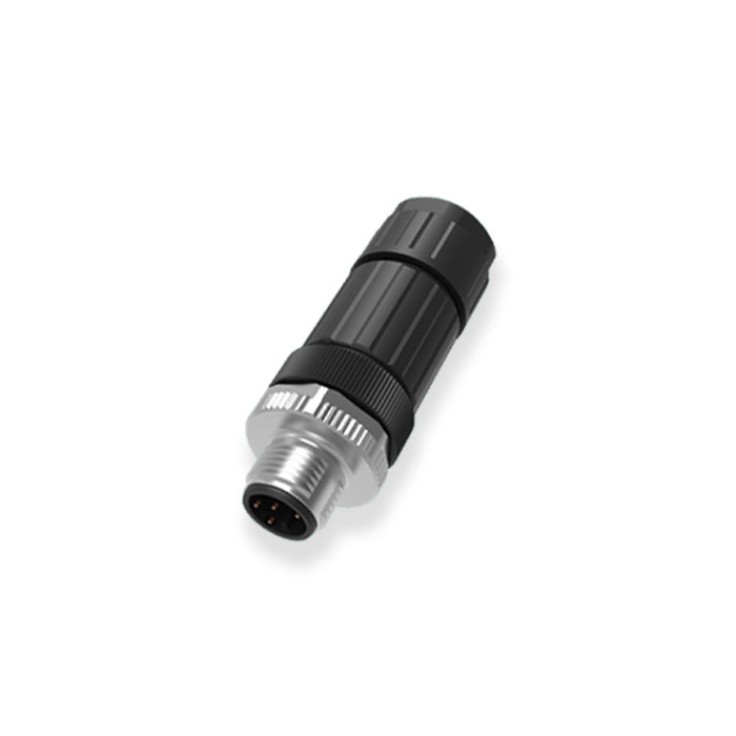

Dodatkowo konieczne jest posiadanie odpowiednich wtyczek do portów I/O – AS70-M-0-4P-M12-64FY21
Są to przemysłowe złącza M12 – męskie, 4-pinowe, z kodowaniem typu A, o stopniu ochrony IP67. Ułatwiają podłączanie kabli czujników do samego modułu. Każdy z portów posiada dwa piny I/O, dzięki czemu moduł może obsługiwać łącznie 8 sygnałów.
![]() |
Wtyczka plastikowa RJ45 – AS70-RJ45-M-0-OCF063 – do zarabiania ręcznego, przeznaczona do podłączenia pierwszego modułu I/O ze sterownikiem PLC. Średnica max. Ø6.8 mm. |
![]() |
Wtyczka do podłączenia komunikacji – AS70-M-0-4P-M8-63F161 – metalowa wtyczka męska M8 przeznaczona do ekranowanych kabli o średnicy Ø3.5–6.5 mm. Złącze 4-pinowe, proste, z kodowaniem typu A oraz stopniem ochrony IP67. |
![]() |
Wtyczka do podłączenia zasilania – AS70-F-0-4P-M8-63F401 – plastikowa wtyczka żeńska M8 przeznaczona do kabli o średnicy Ø3.5–7 mm. Złącze 4-pinowe, proste, z kodowaniem typu A oraz stopniem ochrony IP67. |
![]() |
Wybrana długość kabla zasilającego – AS70-POWER-CABLE-PH0450, 4-żyłowego o średnicy Ø5.6 mm i komunikacyjnego – AS70-COMM-CABLE-PHGPNC, ekranowanego, 4-żyłowego o średnicy Ø6.5 mm. |
![]() |
Dwie wtyczki do podłączenia komunikacji – AS70-M-0-4P-M8-63F161 – metalowe wtyczki męskie M8 przeznaczone do ekranowanych kabli o średnicy Ø3.5–6.5 mm. Złącza 4-pinowe, proste, z kodowaniem typu A oraz stopniem ochrony IP67. |
![]() |
Dwie wtyczki do podłączenia zasilania – plastikowa wtyczka żeńska M8 – AS70-F-0-4P-M8-63F401 – i męska M8 – AS70-M-0-4P-M8-63F441 – przeznaczone do kabli o średnicy Ø3.5–7 mm. Złącza 4-pinowe, proste, z kodowaniem typu A oraz stopniem ochrony IP67. |
![]() |
Wybrana długość kabla zasilającego – AS70-POWER-CABLE-PH0450, 4-żyłowego o średnicy Ø5.6 mm i komunikacyjnego – AS70-COMM-CABLE-PHGPNC, ekranowanego, 4-żyłowego o średnicy Ø6.5 mm. |
