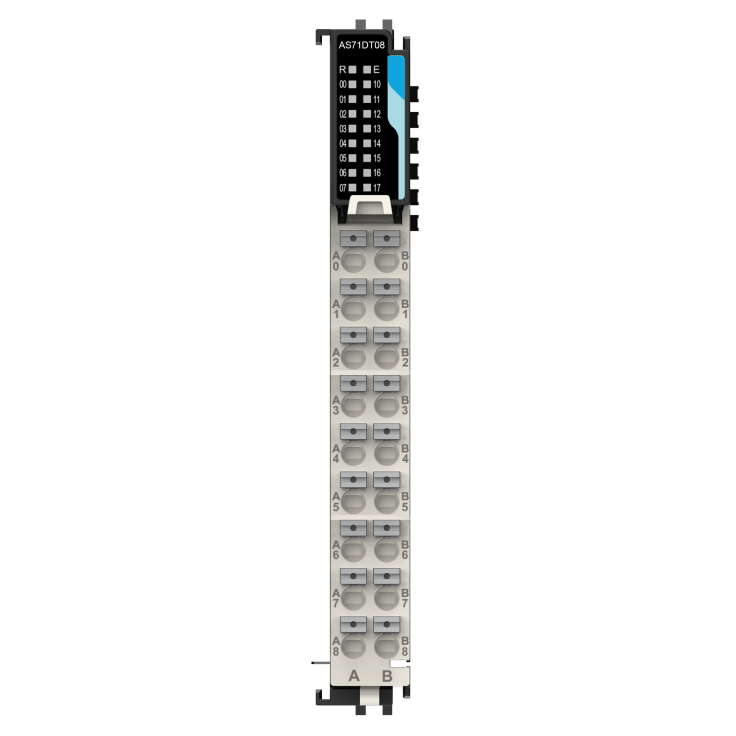

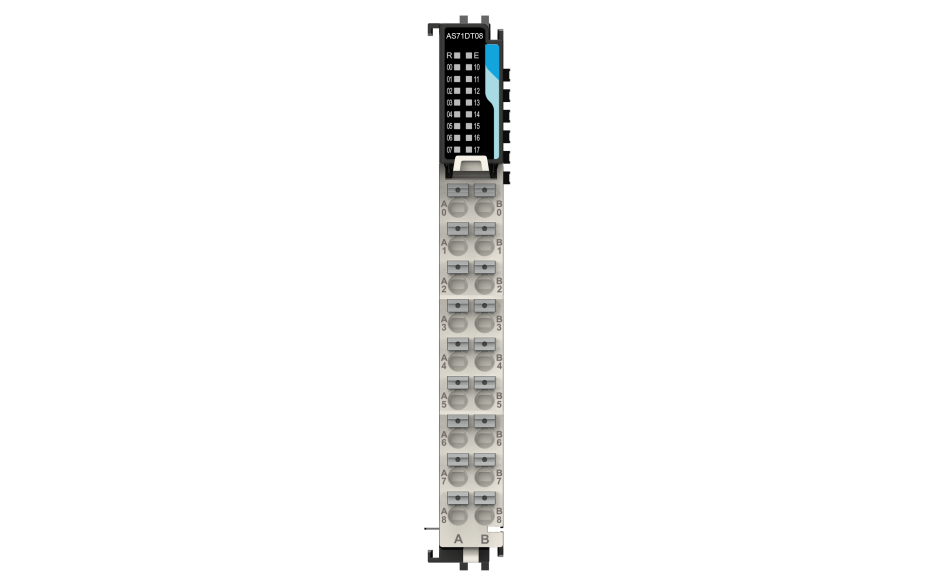

Astraada A-Series IO - Moduł wejść/wyjść dyskretnych (PNP); 8DI, 8DO

icon-sku Kod produktu: AS71DT08

Czas dostawy: 2-8 tyg. czas
Zaloguj się, i zobacz niższe ceny.
350,00 PLN 430,50 PLN
brutto, podatek VAT: 23%
dostawa
pta
Gwarancja 24 miesięcy



Opis produktu

Astraada A-Series IO - Moduł wejść/wyjść dyskretnych (PNP); 8DI, 8DO

Astraada A-Series IO to nowoczesny, modułowy system zdalnych wejść i wyjść, zaprojektowany z myślą o wyzwaniach współczesnej automatyki przemysłowej. Zapewnia elastyczną konfigurację oraz obsługę najpopularniejszych standardów komunikacji, ułatwia wdrożenie i pozwala zaoszczędzić miejsce w szafie sterowniczej. W jednym ciągu można podłączyć maksymalnie 16 modułów.

Komunikację z systemem nadrzędnym zapewniają interfejsy komunikacyjne EtherCAT, PROFINET, EtherNet/IP i Modbus TCP. Dzięki nim system można włączyć do istniejącej architektury w zależności od wybranego protokołu. Seria współpracuje ze środowiskami TIA Portal, TwinCAT 3, Sysmac Studio oraz RSLogix 5000.

W ofercie dostępnych jest 27 modułów, w tym moduły do pomiaru temperatury (RTD PT100/PT1000 oraz termopary), tensometryczne, enkoderowe oraz impulsowe.

Moduły I/O Astraada IO A-Series

Elastyczność

Elastyczność, która pracuje dla Twojej aplikacji

Pełna elastyczność konfiguracji - dowolny dobór modułów cyfrowych, analogowych, temperaturowych i specjalistycznych, tworzący system dokładnie odpowiadający potrzebom aplikacji, bez zbędnych nadwyżek sprzętowych. Do 16 modułów I/O w jednym ciągu, z możliwością dalszej rozbudowy bez przebudowy instalacji.

Kompaktowa konstrukcja

Kompaktowa konstrukcja i oszczędność miejsca

Smukła, kompaktowa konstrukcja modułów przekłada się na realne oszczędności miejsca w szafie sterowniczej. Montaż na standardowej szynie DIN oraz czytelne oznaczenia modułów i zacisków upraszczają projektowanie, instalację i skracają czas uruchomienia.

Wydajność

Wydajność i deterministyczność na poziomie przemysłowym

Szybka magistrala systemowa F-BUS 100 Mbps i nowoczesna architektura komunikacyjna zapewniają czasy reakcji liczone w mikrosekundach - precyzyjne sterowanie osiami, napędami, procesami szybkoprzebiegowymi oraz stabilną, deterministyczną wymianę danych nawet przy dużej liczbie modułów.

Zaawansowana diagnostyka

Zaawansowana diagnostyka – pełna kontrola nad systemem

Rozbudowane funkcje diagnostyczne dostępne lokalnie i z poziomu systemu sterowania. Diody LED informują o stanie kanałów, zasilania i komunikacji - system wykrywa zwarcia i przeciążenia, monitoruje przerwy w obwodach, diagnozuje przekroczenia zakresów analogowych i raportuje błędy bezpośrednio do PLC.

Parametry

Nazwa
Astraada IO A-Series
Numer katalogowy
AS71DT08
Liczba kanałów wej
8
Pobór mocy
0,68 W
Typ wejścia
PNP/NPN
Zasilanie
DC24V±10% , 7mA
Max częstotliwość wej
500Hz (wsp. obciążenia: 40% ~ 60%)
Czas filtrowania portu
Zakres ustawień: 1-65535 (domyślnie 1000), jednostka: 10μs;
1000 oznacza 10 ms. Możliwość ustawienia dwóch grup parametrów filtra.
Każde osiem kanałów wykorzystuje jedną grupę parametrów filtra.
Sygnał logiczny 1
≥15V DC
Sygnał logiczny 0
≤5V DC
Czas reakcji OFF-ON
100μs
Czas reakcji ON-OFF
100μs
Metoda izolacji
Optocoupler
Spadek częstotliwości wej
Obniżenie o 75% podczas pracy w temperaturze 55°C (przy nie więcej niż 12 punktach wejściowych włączonych jednocześnie) lub o 10°C, gdy wszystkie wejścia są włączone
Liczba kanałów wyj
8
Typ wyjścia
PNP
Zasilanie
DC24V (-15%~+20%) ; 24V±10%
Max częstotliwość wyj
1kHz
Max obciążenie
Rezystancyjne: 0,5A/punkt ; 2A/moduł
Indukcyjne: 7,2W/punkt ; 12W/moduł
Iluminacyjne: 5W/punkt ; 18W/moduł
Prąd upływowy/punkt
<10μA
Czas reakcji OFF-ON
100μs
Czas reakcji ON-OFF
100μs
Metoda izolacji
Magnetic
Zabezpieczenia
Tak, przed przegrzaniem/przeciążeniem prądowym/przepięciem
Zabezpieczenie wyjścia przed zwarciem
Tak
Waga
~150g
Wymiar
25x105x96 mm     (29x109x100 mm wraz z opakowaniem)
Zobacz pełną dokumentację

Wybrane pliki techniczne

    Potrzebujesz pomocy? Skontaktuj się z nami. Z przyjemnością odpowiemy na wszystkie Twoje pytania.

    Masz pytania?

    Obsługa sklepu
    Jesteśmy dostępni w dni robocze 8:00-16:00.
    12 424 00 80
    sklep@astor.com.pl

    Wyślij zapytanie ofertowe

    Skontaktujemy się z Tobą w ciągu 24 godzin.

    *wymagane

    Imię i nazwisko:*

    Adres e-mail:*

    Numer telefonu:*

    Wiadomość:*



    Pełny opis produktu oraz dokumentacja techniczna dostępne są w katalogu ASTOR.

      Przeczytaj pełny opis dot. funkcjonalności, komunikacji, rozbudowy

      Zobacz referencje i proponowane szkolenia

    Zobacz pełny opis serii
