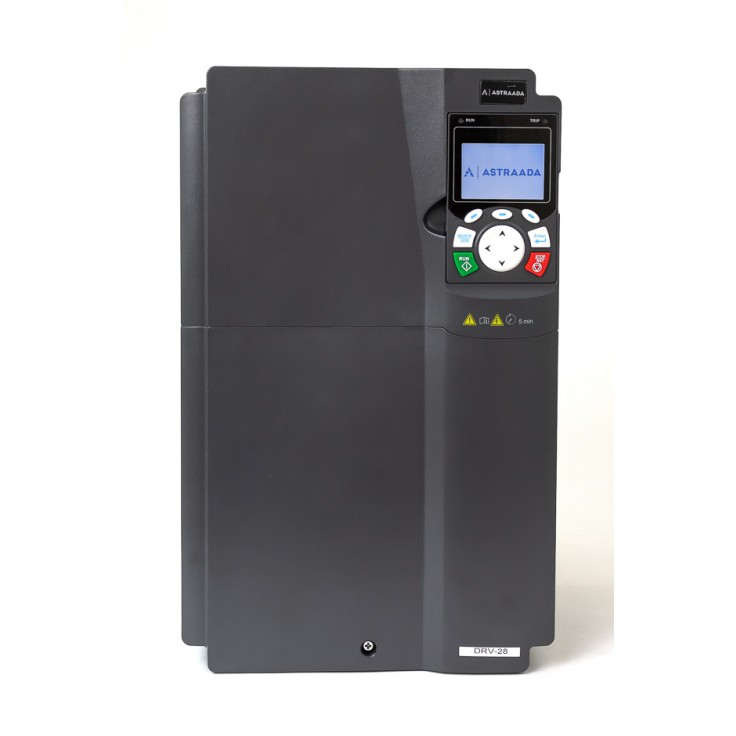

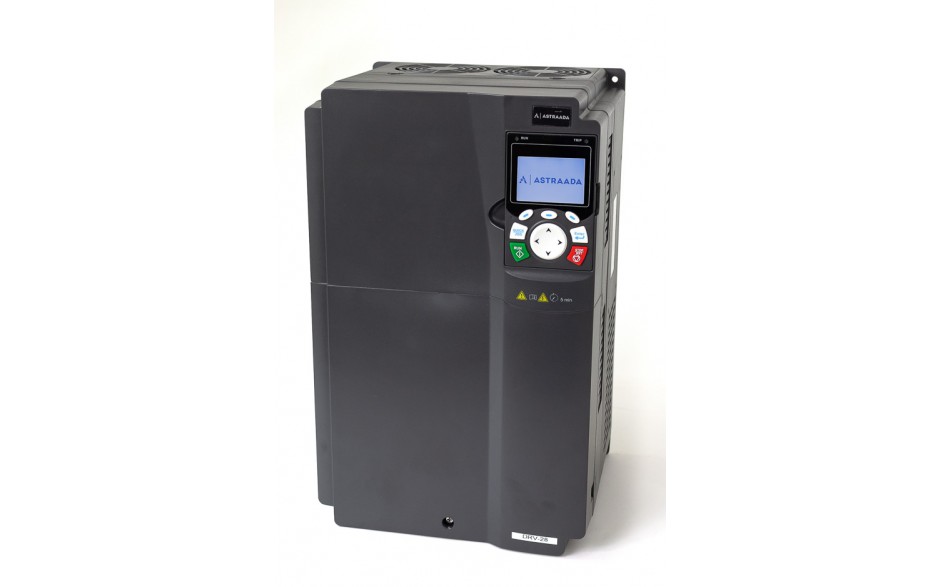

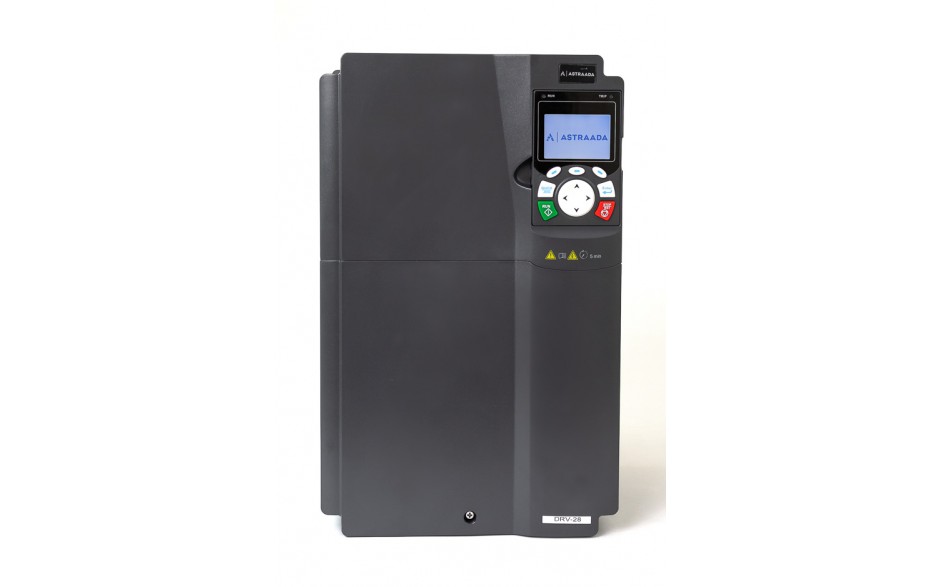

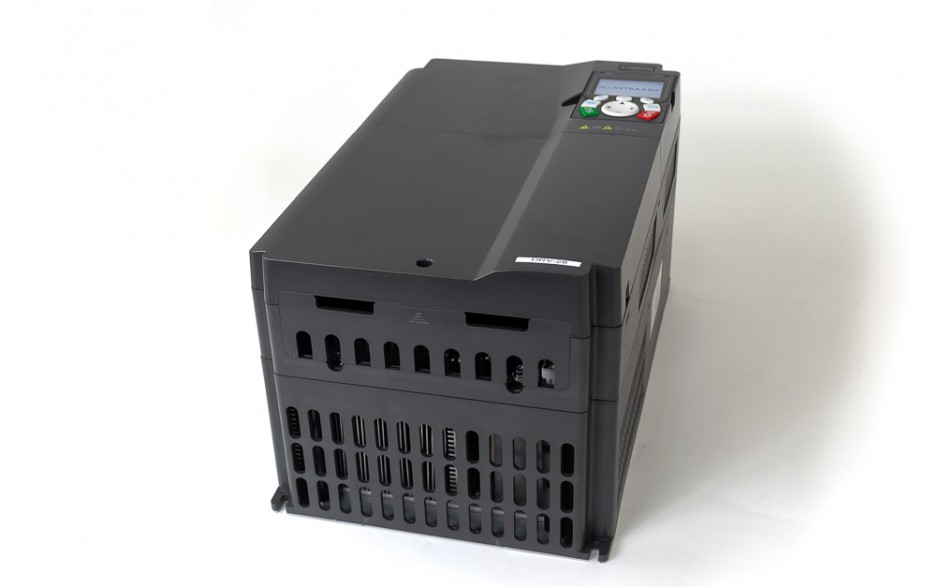

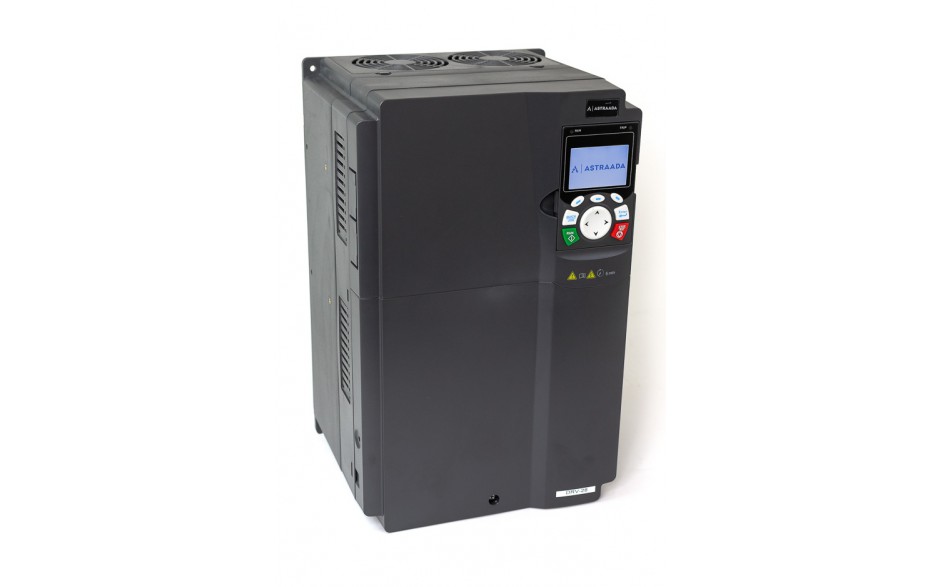

Astraada DRV-28A to seria wielofunkcyjnych falowników (przemienników częstotliwości) o budowie modułowej umożliwiająca sterowanie silnikami wysokoobrotowymi, serwosilnikami AC, silnikami synchronicznymi i asynchronicznymi o mocach 1.5~500kW.
Mogą pracować jako niezależne, lokalne układy napędowe lub jako elementy większego, rozproszonego systemu sterowania. W przypadku tych pierwszych istotna będzie odpowiednia ilość wejść / wyjść wykorzystywana do zadawania częstotliwości, uruchamiania i zatrzymywania napędu oraz możliwość rozbudowy o moduł sterownika PLC, montowanego w falowniku jako opcjonalna karta rozszerzeń. Możliwość wykorzystania jednej z wielu opcji komunikacyjnych w postaci kart Profinet, EtherCAT, Profibus DP, WiFi, Modbus TCP, Ethernet/IP czy Bluetooth ułatwia z kolei integracje falowników tej serii w rozproszonych systemach sterowania.
Z poziomu lokalnego panelu LCD można, nie tylko szybko skonfigurować urządzenie, monitorować jego bieżące parametry pracy, czy odczytać informacje o czasie i przyczynie wystąpienia błędu ale również szybko przenieść konfigurację pomiędzy urządzaniami.
Falowniki o mocach 1.5~7.5 kW mogą być rozbudowywane o 2 karty rozszerzeń a modele o mocach 11~500 kW o 3 opcjonalne karty. Wszystkie przemienniki częstotliwości Astraada DRV-28A posiadają wbudowany filtr EMC kategorii C3 oraz wejście bezpieczeństwa STO (Safe Torque Off), umożliwiające uruchomienie procedury bezpiecznego stopu urządzenia.
Astraada DRV-28A to seria wielofunkcyjnych falowników o budowie modułowej umożliwiająca sterowanie silnikami wysokoobrotowymi, serwosilnikami AC, silnikami synchronicznymi i asynchronicznymi o mocach 1.5~500kW.
Zakup falownika warto rozpocząć od określenia jego przeznaczenia. Oprócz przemienników DRV-260, posiadamy jeszcze dwie serie - zaprojektowane do różnych zastosowań. To krótkie zestawienie pomoże Ci wybrać tę właściwą:
| DRV-24 (ekonomiczne) | DRV-28A (zaawansowane) | DRV-260 (do wentylatorów i pomp) | |
|---|---|---|---|
| Opis | Seria ekonomicznych przemienników znajdująca zastosowanie w prostszych rozwiązaniach. Dla mniejszych mocy charakteryzuje je kompatkowa budowa. | Seria wielofunkcyjnych falowników umożliwiająca sterowanie silnikami wysokoobrotowymi. Mogą pracować jako niezależne, lokalne układy napędowe. | Falowniki tej serii są dostosowane do pracy w systemach wykorzystujących wentylatory i pompy, charakteryzujących się zmienno-momentowym trybem pracy. |
| Zakres mocy | 0.4 - 22 kW | 1.5 - 500 kW | 1.5 - 500 kW |
| Rodzaj silników | 3-fazowe: Asynchroniczne | 3-fazowe: Asynchroniczne lub Synchroniczne | 3-fazowe: Asynchroniczne lub Synchroniczne |
| Sterowanie |
|
|
|
| Przeciążalność prądowa | 150% In przez 60s 200% In przez 1s |
150% In przez 60s 200% In przez 1s |
110% In przez 60s co 5 min (seria do lekkich zastosowań) |
| Wejścia / Wyjścia | 4x DI, 1x HDI, 1x DO, 2x AI, 1/2x AO, 2x DOR |
4x DI, 2x HDI, 1x DO, 1x HDO, 2x AI, 1x AO, 2x DOR |
5x DI, 1x HDI, 1x DO, 2x AI, 2x AO, 2x DOR |
| Komunikacja |
|
|
|
| Funkcja STO | Dostępna | Dostępna | Brak |
| Moduł hamujący |
|
|
Brak |
| Zastosowania |
|
|
|
| Metoda sterowania |
Wektorowe (VC) |
| Rodzaje silników | Asynchroniczne Synchroniczne |
| Zakres napięć zasilających (Un ±15%Un) | 400 VAC 3-fazowe |
| Moc | 30 / 37 kW* |
|
Znamionowy prąd wyjściowy |
60 / 75 A* |
| Częstotliwość wyjściowa | 0 ÷ 400 Hz |
| Częstotliwość kluczowania | 1 kHz ÷ 15 kHz |
| Maksymalny moment rozruchowy |
200%/0 Hz (VC) |
| Prąd przeciążeniowy | 150% In przez 60s 200% In przez 1s |
| Temperatura pracy | -10°C ÷ 50°C |
| Wejścia / Wyjścia (I/O) | |
| Wejścia dyskretne | 6 (2 HDI) |
| Wyjścia dyskretne | 2 (1 HDO) |
| Wyjścia przekaźnikowe | 2 |
| Wejścia analogowe | 1 (0-10V, 0-20mA) 1 (-10V ÷ 10V) |
| Wyjścia analogowe | 1 (0-10V, 0-20mA) |
| Funkcjonalność | |
| Funkcja bezpiecznego wyłączenia momentu (STO) | Tak SIL2 |
| Obsługiwane protokoły komunikacyjne | Modbus RTU (RS-485) Profinet (opcja) za pomocą karty Profibus DP (opcja) za pomocą karty Modbus TCP (Ethernet) za pomocą karty EtherCAT (opcja) za pomocą karty Ethernet/IP (opcja) za pomocą karty |
| Wbudowany filtr wejściowy EMC | Tak (zgodny z IEC61800-3 C3) |
| Sloty na karty rozszerzeń | 3 |
| Sterownik PLC | Opcja, karta PLC |
| Obsługa enkodera | Opcja, karta enkoderowa |
| Wbudowany moduł hamujący | Tak |
| Wbudowany panel sterowania | LCD (możliwość wypuszczenia jako panel oddalony) |
| Kopiowanie parametrów przez panel zewnętrzny | TAK |
| Wymiary |
|
| Ważniejsze funkcje |
|
| * W zależności od trybu pracy: praca ze stałym momentem obciążenia / pracy ze zmiennym momentem obciążenia (np. wentylatory, pompy). |
|
