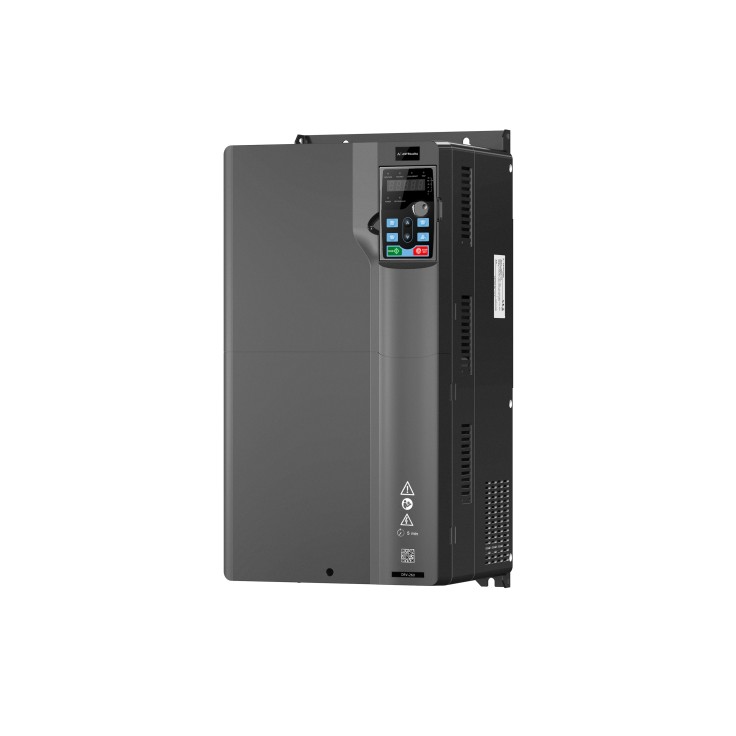

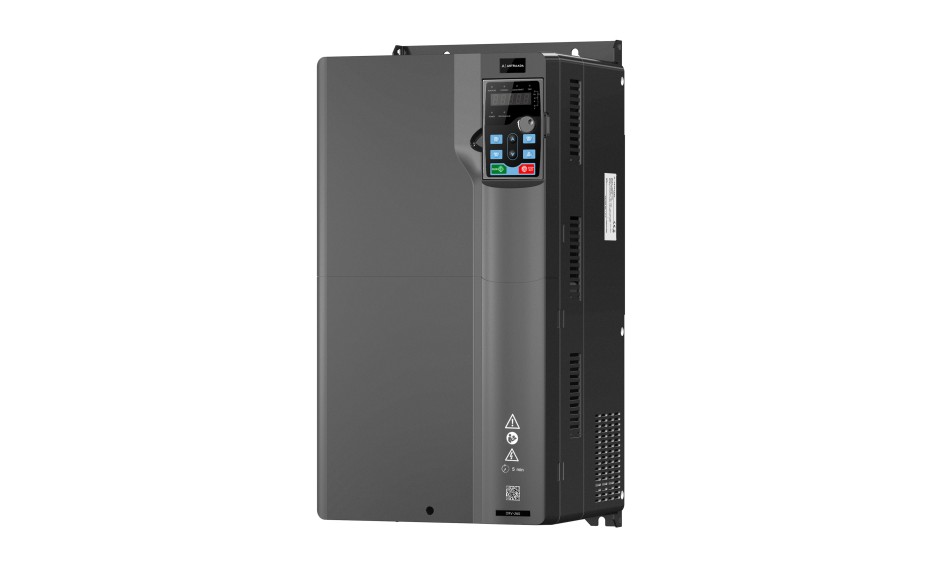

Falownik 45 kW trójfazowy do wentylatora i pompy, filtr kategorii C3, panel LED

icon-sku Kod produktu: AS260DRV4045

Czas dostawy: 2-8 tyg.
Zaloguj się, i zobacz niższe ceny.
6 120,00 PLN 7 527,60 PLN
brutto, podatek VAT: 23%
Falowniki Astraada kupiły już 1204 firmy w Polsce.

Gwarancja 30 miesięcy



Opis produktu

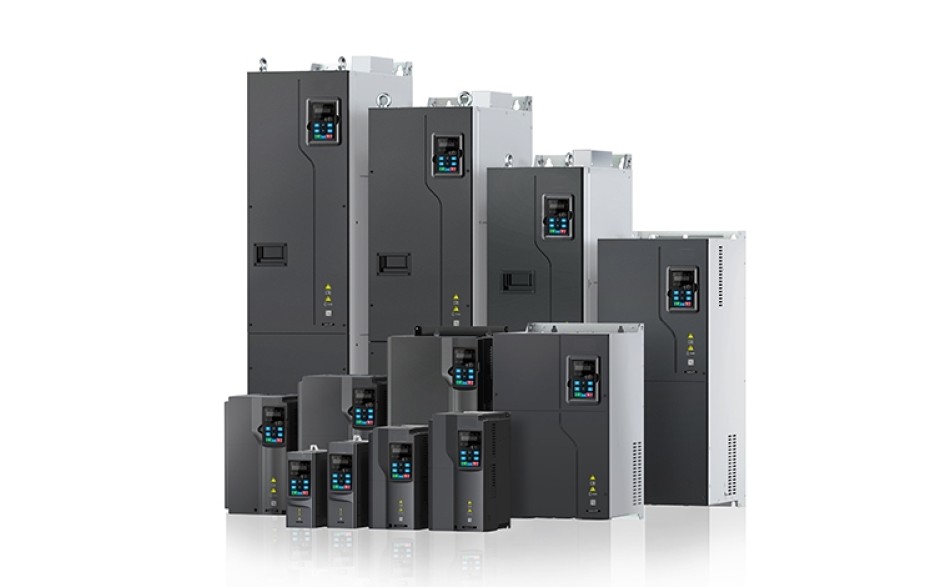

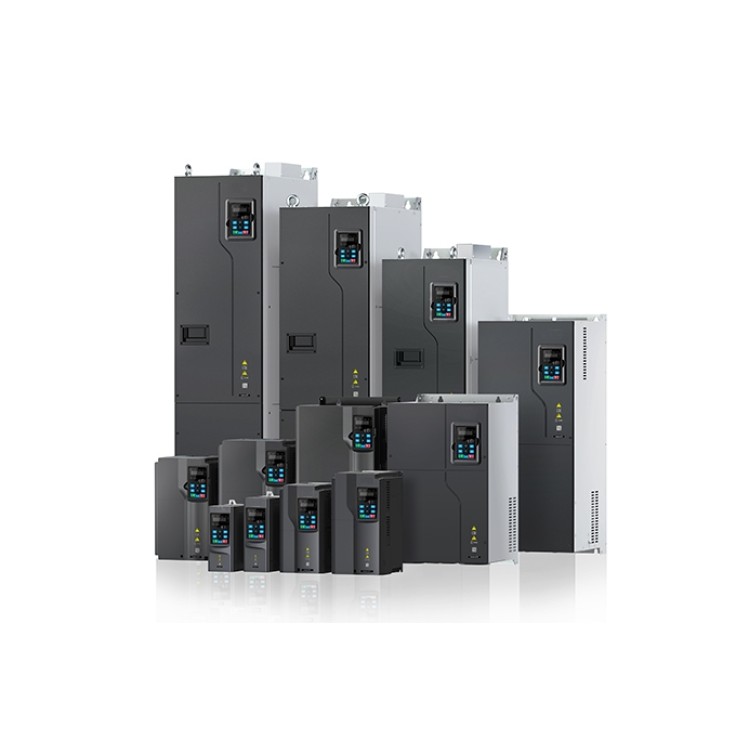

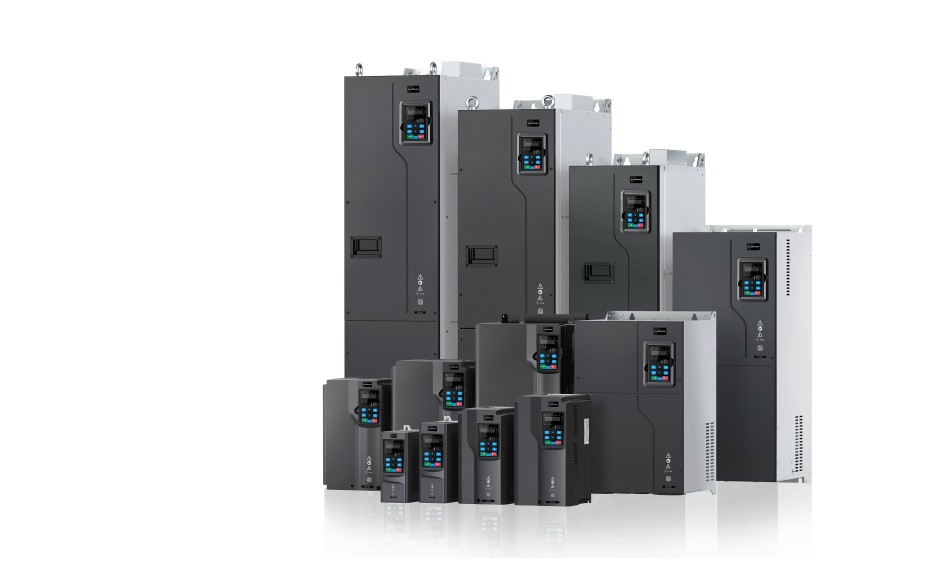

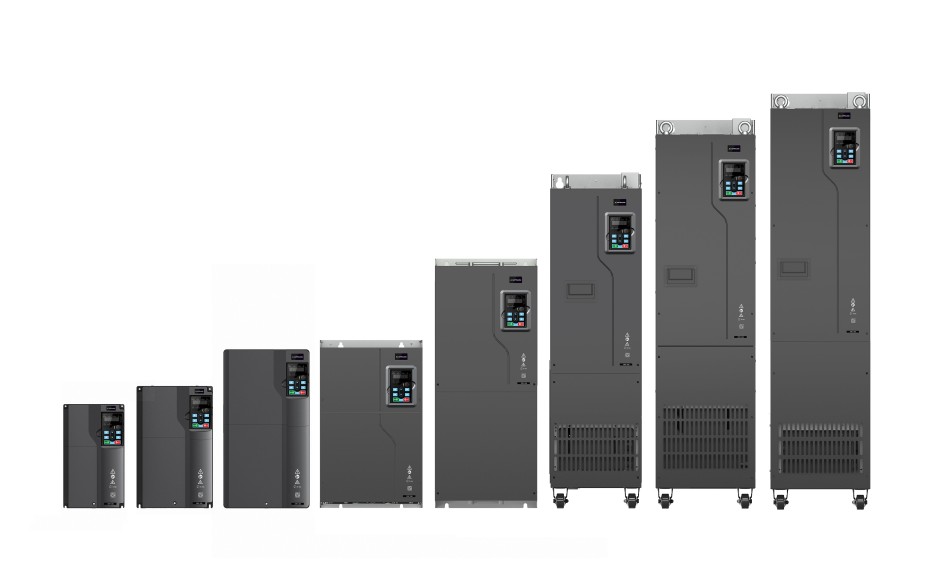

Astraada DRV-260 to seria falowników (przemienników częstotliwości) dedykowana do wentylatorów i pomp, umożliwiająca sterowanie silnikami synchronicznymi i asynchronicznymi w zakresie mocy 1.5~500 kW, zarówno w trybie skalarnym, jak i bezczujnikowym wektorowym, zapewniając wysoką efektywność energetyczną dzięki zastosowaniu trybu uśpienia i algorytmów ECO. Ze względu na przeciążalność 110% przez 1 minutę nadają się również do innych lekkich zastosowań.

W zakresie mocy 1.5~22 kW urządzenia posiadają wbudowany filtr EMC klasy C2, większe falowniki wyposażone są w filtr EMC klasy C3. Wszystkie przemienniki Astraada DRV-260 mogą być rozbudowane o 2 dodatkowe karty rozszerzeń, posiadają wbudowany panel sterowania LED z możliwością oddalenia od urządzenia (opcjonalnie LCD), lakierowaną elektronikę spełniającą standardy 3C3 oraz kompaktową budowę z wydzielonym kanałem chłodzenia.

W oparciu o charakterystykę aplikacji stosowanych w branży Wod-Kan i HVAC, w falownikach DRV-260 zaimplementowano 15 specjalistycznych funkcji optymalizujących i wspierających pracę wentylatorów oraz pomp.

Funkcje

Praca kaskadowa

Jeden przemiennik może rozpędzać aż do ośmiu pomp. Gdy zapotrzebowanie na wodę jest większe niż wydatek jednej z pomp, falownik najpierw rozpędza ją, a następnie automatycznie przepina ją do sieci i obsługuje kolejną tak, aby utrzymać zadane ciśnienie. Algorytm pozwala na równomierne zużycie pomp poprzez automatyczną zmianę pompy wiodącej. Ta funkcja wymaga karty AS28INU0003.

Czyszczenie

Przemiennik posiada implementację oczyszczania pomp polegającego na naprzemiennym obracaniu silnika w obie strony. Pozwala to na eliminację ręcznej konserwacji przyczyniającej się do większego zużycia.

System antykondensacyjny

W trudnych warunkach niskiej temperatury i wysokiej wilgotności w silniku może skraplać się woda, która może być przyczyną awarii. Falowniki serii DRV-260 zapobiegają negatywnym skutkom kondensacji poprzez generację stałego napięcia na wyjściu.

Czasowe sterowanie ciśnieniem

Falowniki posiadają funkcję zegara, która umożliwia ustawienie harmonogramu pracy sterowania ciśnieniem. Pozwala to na zmianę trybu pracy falownika w określonych przedziałach czasowych. Ta funkcja wymaga panelu LCD.

Anti-waterhammer

Przemienniki DRV-260 posiadają zabezpieczenia przed uszkodzeniem rur oraz zaworów w wyniku uderzenia hydraulicznego, któremu towarzyszą nagłe wzrosty ciśnienia. Urządzenie zapewnia łagodne i równomierne napełnianie rur, nawet w przypadku ponownego uruchomienia po wystąpieniu błędów.

Podwójne lakierowanie

Płytki PCB są zabezpieczone dwiema warstwami lakieru, co gwarantuje zabezpieczenie przed szkodliwym działaniem środowiska zewnętrznego zgodnego z normą 3C3.

Śledzenie prędkości

Dostępna jest funkcja monitorowania prędkości obrotowej napędu przed jego uruchomieniem. Takie rozwiązanie umożliwia dostosowanie prędkości startowej, redukując przy tym wstrząsy i poprawiając wydajność restartu, co jest szczególnie ważne w instalacjach wentylacyjnych.

Ochrona przed prądem wstecznym

W instalacjach wielowentylatorowych, gdzie urządzenia współdzielą ten sam kanał wentylacyjny może wystąpić zjawisko cofania się powietrza. W konsekwencji, na szynie DC może pojawić się przepięcie w wyniku pracy generatorowej silnika. Aby temu zapobiec, przemiennik automatycznie zwiększa częstotliwość wyjściową.

Zadawanie prędkości

Ustawienie prędkości jest możliwe za pomocą: klawiatury, wbudowanego potencjometru, wbudowanego regulatora PID, wejść analogowych, wejść szybkich impuilsów (wejścia częstotliwościowe), komunikacji, a nawet 16-stopniowej regulacji poprzez kombinację sygnałów z czterech cyfrowych wejść.

Oprócz powyższych funkcji falowniki wspierają:

  • Detekcję pęknięcia rury
  • Automatyczny restart przy utracie zasilania
  • Tryb pożarowy - nieprzerwanie pracy pomimo występowania błędów
  • Zachowanie ciągłości pracy przy chwilowym spadku napięcia zasilania
  • Zapobieganie zamarzaniu cieczy
  • Dostosowanie pracy pompy na podstawie określonych progów poziomu wody

Dlaczego falownik DRV-260 to bezpieczna inwestycja?

Przemiennik z serii DRV-260 to gwarancja redukcji kosztów użytkowania. Zakup zwróci Ci się już nawet w 1,5 roku! Dzięki funkcji eco-mode jesteś w stanie zaoszczędzić nawet 800zł rocznie na zakupie jednego falownika:

Wymagane warunki pracy:

silnik asynchroniczny, niskie obciążenie silnika, sterowanie w trybie skalarnym

Instalacja testowa:

  • Liczba silników - 10
  • Moc silnika - 4kW
  • Poziom obciążenia - 40%
  • Czas pracy - 365 dni po 24h

Oszczędność energii w testowej aplikacji:

8100 kWh

Oprócz tego, falownik wspiera tryby służące do optymalizacji zużywanej energii, jest elastyczny pod kątem doboru elementów dodatkowych oraz występuje w szerokim zakresie mocy:

Dostosowanie do potrzeb

Możliwa jest prekonfiguracja akcesoriów falownika. Użytkownik może ograniczyć wybrane elementy tylko do niezbędnych, wykorzystywanych w danej aplikacji. Taka elastyczność obniża koszty instalacji już w momencie zakupu.

Oszczędzanie energii

Falownik umożliwia obniżenie kosztów użytkowania na wiele sposobów, m.in poprzez zastosowanie: chrakaterystyki kwadratowej w sterowaniu skalarnym, trybu uśpienia oraz automatycznego oszczędzania energii polegającego na dopasowaniu momentu obrotowego silnika do aktualnego zapotrzebowania.

Funkcja ByPass

W przypadku pracy z prędkością znamionową silnika przemiennik nie jest wymagany do prawidłowej pracy urządzenia. Funkcja ByPass pozwala podłączyć silnik bezpośrednio do zasilania sieciowego z pominięciem falownika, co pozwala na dodatkową oszczędność energii.

Co wyróżnia współpracę z nami?

Podczas zakupów w ASTOR możesz liczyć na nasze wsparcie oraz pomoc w odpowiednim doborze produktów. Zapewniamy korzystne rozwiązania, dostosowane do Twoich potrzeb.

Gwarancja

Zapewniamy gwarancję na okres aż 30 miesięcy i możliwość zwrotu aż do 14 dni.

Dostawa

Posiadamy lokalny, bogato zaopatrzony magazyn, który stanowi gwarancję szybkiej wysyłki. Zamówienia opłacone do godz. 12:00 dostarczamy już następnego dnia.

Pomoc techniczna

Oferujemy pomoc techniczną ASTOR w postaci zespołu inżynierów gotowych do wsparcia podczas instalacji i wdrożenia.

Zaangażowanie

W ciągu ostatnich 15 lat nawiązaliśmy współpracę z aż 1400 firmami w Polsce. Na co dzień stawiamy na zaufanie i zaangażowanie.

Na co zwrócić uwagę przy doborze falownika?

Zakup falownika warto rozpocząć od określenia jego przeznaczenia. Oprócz przemienników DRV-260, posiadamy jeszcze dwie serie - zaprojektowane do różnych zastosowań. To krótkie zestawienie pomoże Ci wybrać tę właściwą:

DRV-24 (uniwersalne) DRV-28A (zaawansowane) DRV-260 (do wentylatorów i pomp)
Opis Jest to seria ogólnego przeznaczenia. Znajduje zastosowanie w prostszych rozwiązaniach. Dla mniejszych mocy charakteryzuje je kompaktowa budowa. Seria wielofunkcyjnych falowników umożliwiająca sterowanie silnikami wysokoobrotowymi. Mogą pracować jako niezależne, lokalne układy napędowe. Falowniki tej serii są dostosowane do pracy w systemach wykorzystujących wentylatory i pompy, charakteryzujących się zmienno-momentowym trybem pracy.
Zakres mocy 0.4 - 22 kW 1.5 - 500 kW 1.5 - 500 kW
Zastosowania
  • Systemy zasilane 1 fazowo
  • Systemy małej mocy
  • Zaawansowane systemy automatyzacji
  • Systemy wymagające komunikacji
  • Branża HVAC i Wod-Kan
  • Systemy wykorzystujące pompy głębinowe
  • Instalacje ciepłownicze

W każdej z tych serii przemienniki częstotliwości występują w wielu wersjach. Jak dobrać spośród nich odpowiedni do rozwiązania, którego szukasz?

Silnik Obciążenie I / O Komunikacja Miejsce

Podstawowym krokiem przy doborze falownika jest określenie specyfikacji silnika, w szczególności jego mocy. Potrzebne informacje znajdują się na tabliczce znamionowej napędu. Falowniki są rozdzielane na podstawie ich mocy wyjściowej.

Kolejnym ważnym aspektem jest obciążenie silnika. Wpływa ono m.in. na metodę sterowania oraz typ rozruchu. Dla przykładu, DRV-260 sprawdzi się w przypadku pracy zmienno-momentowej, w układach o niewielkim obciążeniu.

Falowniki wyposażone są w wejścia / wyjścia dyskretne oraz analogowe. Ważne jest zorientowanie się, czy falownik jest wyposażony w odpowiednią liczbę wejść / wyjść potrzebnych do pracy układu. Istotną informacją jest także logika obsługi wejść dyskretnych.

Określenie sposobu komunikacji falownika z systemem sterowania jest także kluczowym aspektem. Oprócz wbudowanej funkcjonalności w tym zakresie, opcje komunikacyjne mogą być rozszerzone z wykorzystaniem odpowiednich kart.

Większa moc falownika idzie w parze ze zwiększoną przestrzenią, którą zajmuje urządzenie. Ważnym etapem jest ustalenie i weryfikacja, czy posiadamy odpowiednią ilość miejsca przewidzianego na montaż, z uwzględnieniem odpowiednich modułów i odległości.

Parametry

Metoda sterowania Wektorowe (SVC)
Skalarne (liniowe, kwadratowe)
Rodzaje silników Asynchroniczne
Synchroniczne
Zakres napięć zasilających (Un ±15%Un) 400 VAC 3-fazowe
Moc 45 kW

Znamionowy prąd wyjściowy

92 A
Częstotliwość wyjściowa 0 ÷ 400 Hz
Częstotliwość kluczowania 1 kHz ÷ 15 kHz
Prąd przeciążeniowy 110% In przez 60s co 5min
Temperatura pracy -10°C ÷ 50°C
Wejścia / Wyjścia (I/O)
Wejścia dyskretne 6 (1 HDI)
Wyjścia dyskretne 1
Wyjścia przekaźnikowe 2
Wejścia analogowe 1 (0-10V, 0-20mA)
1 (-10V ÷ 10V)
Wyjścia analogowe 2 (0-10V, 0-20mA)
Funkcjonalność
Obsługiwane protokoły komunikacyjne Modbus RTU (RS-485)
Profinet (opcja) za pomocą karty
Profibus DP (opcja) za pomocą karty
CANopen (opcja) za pomocą karty
Wbudowany filtr wejściowy EMC Tak (zgodny z IEC61800-3 C3)
Sloty na karty rozszerzeń 2
Wbudowany panel sterowania LED (możliwość wypuszczenia jako panel oddalony)
Kopiowanie parametrów przez panel zewnętrzny TAK
Wymiary
  • Wysokość (H): 400 mm
  • Szerokość (W): 250 mm
  • Głębokość (D): 228 mm
Ważniejsze funkcje
  • Możliwość zabezpieczenia hasłem
  • Statyczna / Dynamiczna autokonfiguracja silnika
  • Konfiguracja z poziomu panelu sterowania, magistrali komunikacyjnej
  • Regulator PID, Tryb pracy oscylacyjnej, Automatyczna regulacja napięcia (AVR)
  • Odporność na krótkotrwałe zaniki zasilania, Szereg funkcji zabezpieczających
  • Programowalna charakterystyka rozruchowa, Lotny start
  • Programowanie funkcji dla wejść / wyjść sterujących
