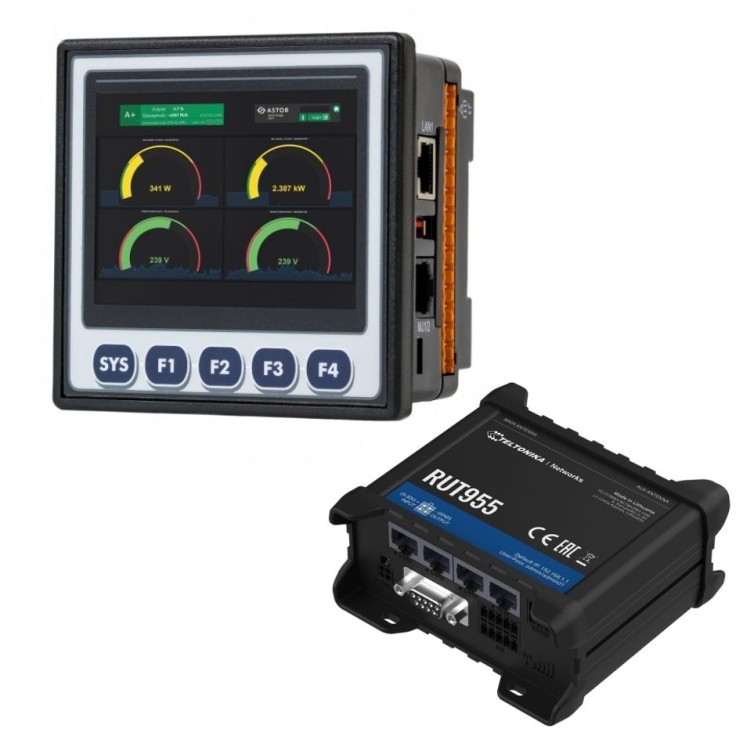

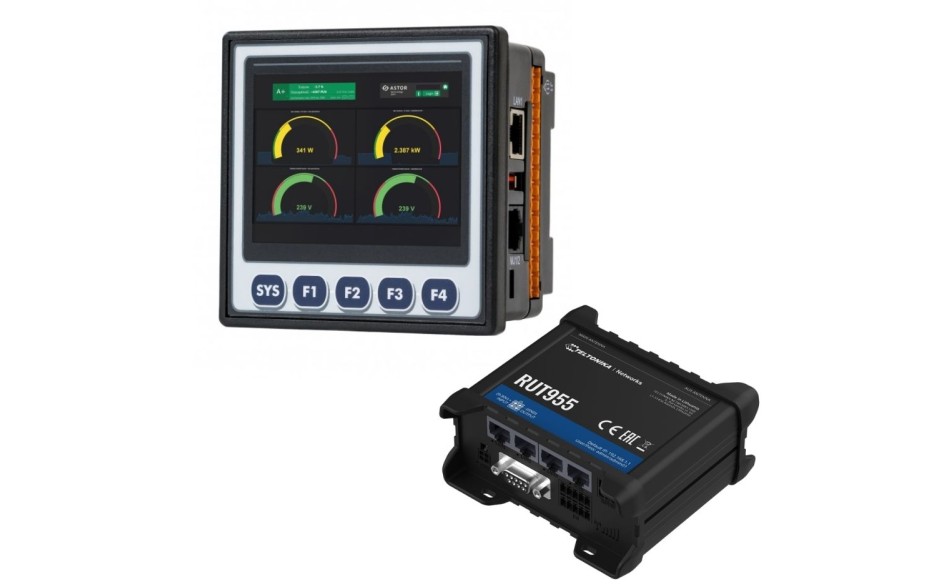

Przygotowaliśmy dla Ciebie specjalny zestaw, który łączy dwa sprawdzone w licznych instalacjach urządzenia - sterownik Horner Xl4e i router przemysłowy Teltonika RUT955. Zestaw stanowi kompleksowe rozwiązanie dla systemów rozproszonych, ponieważ łączy wizualizację HMI i obsługę I/O z komunikacją bezprzewodową GSM w standardach 2G/3G/4G LTE.
Zestaw może zostać wykorzystany w szerokim spektrum aplikacji. Sterownik obsługuje nie tylko standardowe protokoły komunikacyjne takie jak Modbus RTU/TCP czy Ethernet IP, ale także nowoczesne rozwiązanie w postaci chmury danych MQTT. Natomiast Router umożliwia wykorzystanie alarmowania SMS, zdalnego programowania i przesytu danych, a nawet konwersję z Modbus RTU na TCP czy nawet na chmurę danych MQTT. Dodatkowo router jest wyposażony w dual-SIM oraz Access Point WiFi, który ułatwia lokalne połączenie z urządzeniami.
Zastanawiasz się jak skonfigurować zdalne połączenie ze sterownikiem Horner? Przygotowaliśmy dla Ciebie materiały techniczne, dzięki którym poznasz sterownik, router oraz połączenie tych urządzeń do wspólnej pracy:

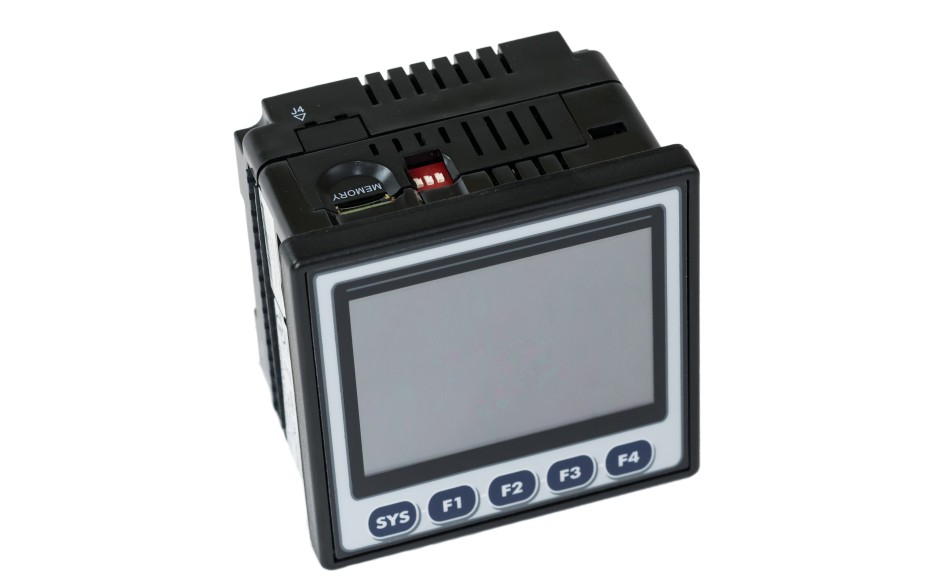

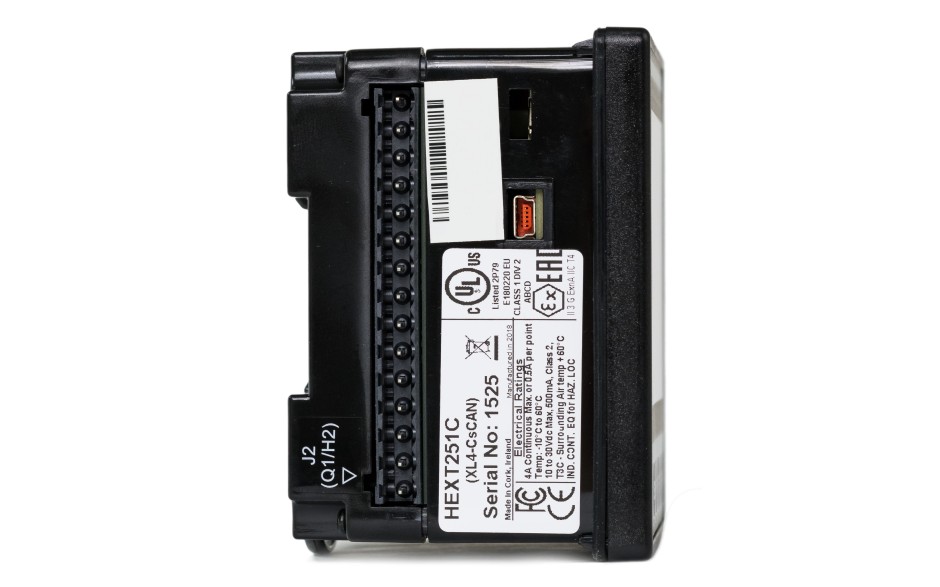

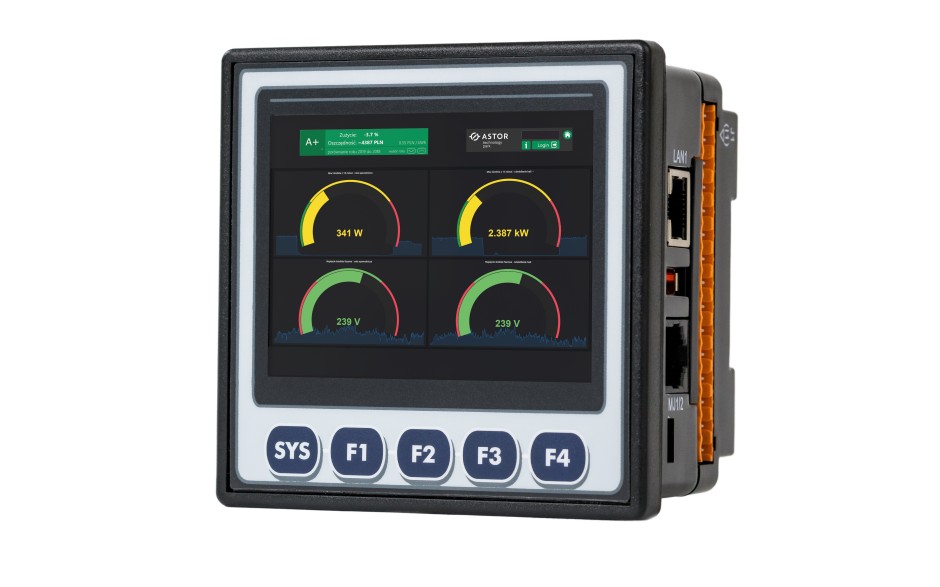

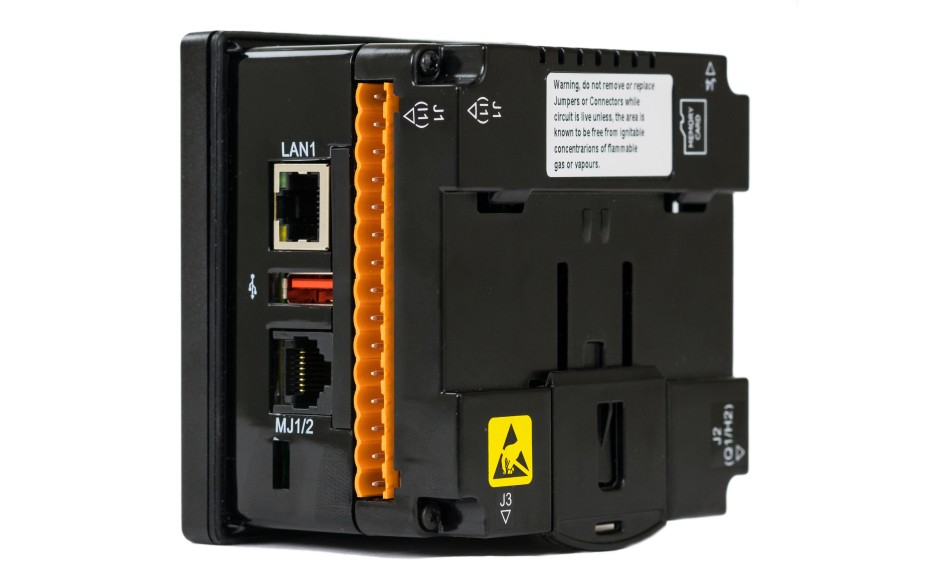

XL4e to sterownik PLC typu All-in-One z wbudowanym dotykowym, kolorowym ekranem operatorskim o przekątnej 3.5", zintegrowaną obsługą sygnałów wejściowych i wyjściowych oraz bogatymi możliwościami sieciowymi. Rozbudowane możliwości w zakresie programowania oraz dostępnych funkcji czynią z XL4e uniwersalne urządzenie do zastosowań w każdej gałęzi przemysłu przy automatyzacji małych i średnich systemów sterowania.

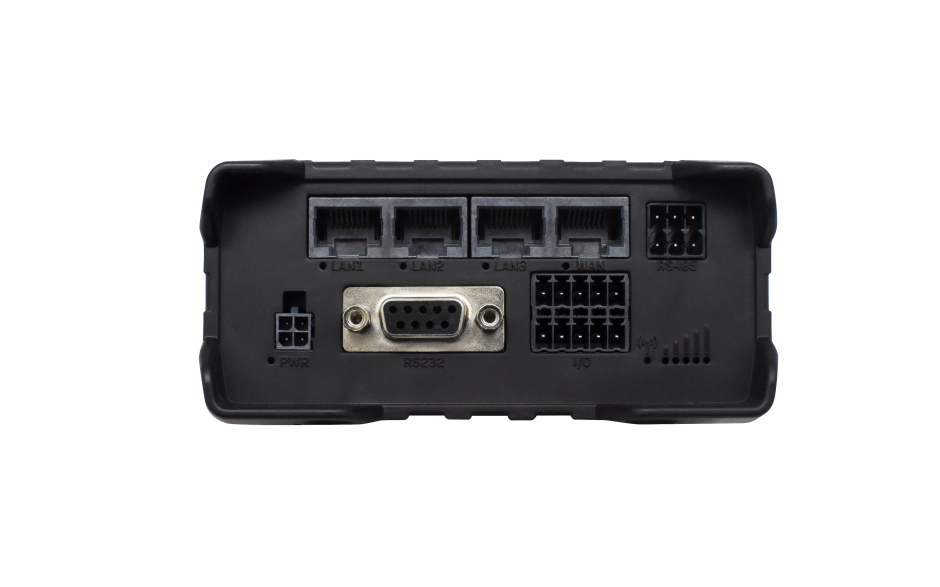

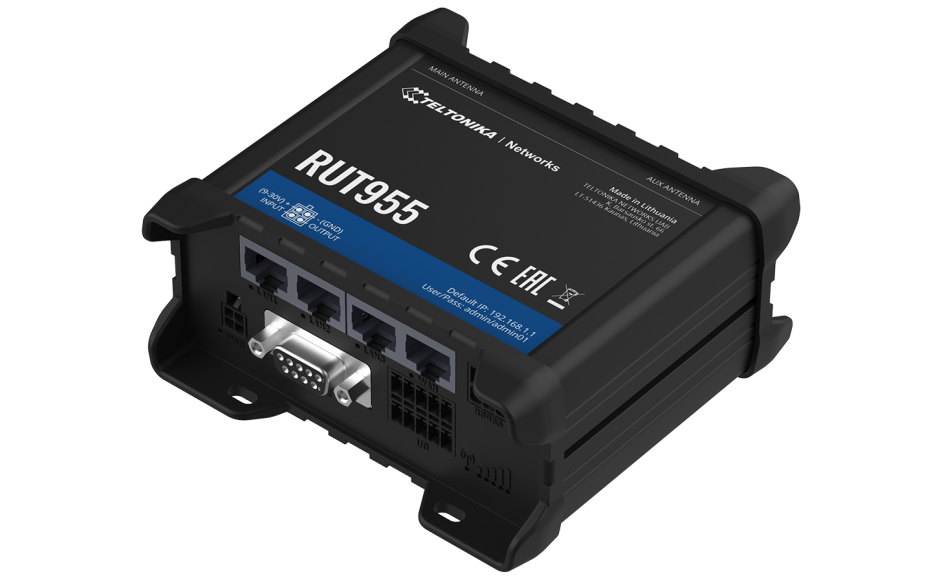

RUT955 to przemysłowy router komórkowy przeznaczony do pracy w technologii GSM, GPRS, EDGE, UMTS/HSPA+, LTE oraz WiFi. Stworzony do szybkiego uruchamiania aplikacji M2M/IoT dla użytkowników wymagających zaawansowanych funkcji sieciowych, VPN oraz bezpieczeństwa komunikacji. Może pracować jako WiFi Hotspot\Access Point oraz jest wyposażony w 4 interfejsy sieciowe Ethernet. Posiada podwójne wewnętrzne gniazdo SIM oraz wyprowadzenia dla zewnętrznych anten 2xWiFi oraz 2xMobile oraz gniazdo na antenę GPS, ponieważ jest wyposażony w odbiornik GPS. Dodatkowo jest wyposażony w port szeregowy RS232/485, Modbus Gateway RTU na TCP.
| Model | HEXP251C112 |
|||
| Panel operatorski | ||||
| Technologia | dotykowy, 3.5" TFT, 32K kolorów | |||
| Rozdzielczość | 320 x 240 piksele | |||
| Liczba ekranów | 1023 | |||
| Pamięć graficzna | 64 MB | |||
| Liczba obiektów na ekranie | 50 | |||
| Liczba klawiszy | 5 | |||
| Sterownik PLC | ||||
| Pamięć programu | NRAM, 2MB, programowanie on-line | |||
| Czas skanu | 0.02 mS/K | |||
| Maks. Ilość DI/DO | 2048 / 2048 | |||
| Maks. Ilość AI/AO | 512 / 512 | |||
| Ilość zmiennych rejestrowych | 50000 | |||
| Ilość zmiennych bitowych | 16384 | |||
| Porty komunikacyjne | ||||
| Porty szeregowe | COM1 - RS232/485, COM2 - RS485 | |||
| Port Ethernet | tak, 10/100 Mbps | |||
| Port CAN | tak, (CsCAN) | |||
| Port USB | tak, USB 2.0 Host, USB 2.0 Programming | |||
| Port MicroSD | tak, < 32GB | |||
| Sygnały wbudowane | ||||
| Ilość wbudowanych DI | 12 (12/24 VDC; 4HSC, 500 kHz) | |||
| Ilość wbudowanych DO | 6 (przekaźnik 2A) | |||
| Ilość wbudowanych AI | 4 (0-20mA, 4-20mA, 0-10V; 12 bit) | |||
| Ilość wbudowanych AO | 0 | |||
| Rozbudowa | ||||
| Karta rozszerzeń analogowych | nie | |||
| Obsługa SmartMod | tak | |||
| Obsługa SmartStix/SmartBlock | tak | |||
| Obsługa SmartRail | tak | |||
| Opcje komunikacyjne | ||||
| Profibus DP Slave | tak, HEXPBS | |||
| GSM/GPRS | tak, HEGSM04 | |||
| Ethernet | nie | |||
| Pozostałe parametry | ||||
| Wymiary | 96 x 96 x 57.5 mm | |||
| Otwór montażowy | 92 x 92 mm | |||
| Temperatura pracy sterownika | -10-50oC | |||
| Temperatura pracy ekranu operatorskiego | -10-60oC | |||
| Zasilanie | 9-30VDC | |||
| Zabezpieczenie | IP65 | |||
| Certyfikaty | CE, UL, US | |||
| Numer katalogowy | RUT956 |
| GSM | 900/1800/1900 MHz |
| Typ sieci | 2G/3G/4G |
| Szybkość komunikacji po stronie GSM |
4G (LTE) – CAT4 – przepustowość do 150 Mbps 3G – przepustowość do 42 Mbps 2G – przepustowość do 236,8 Kbps |
| WiFi |
2.4 GHz (b/g/n) |
| Obsługa standardu Modbus RTU | tak |
| Obsługa standardu Modbus TCP | tak |
| Zaimplementowana obsługa komunikacji SMS | tak |
| Złącze antenowe |
2x SMA dla LTE (anteny w standardzie) 2x RP-SMA dla Wifi (anteny w standardzie) 1x SMA dla GNSS |
| Interfejs komunikacyjny szeregowy | RS232 i RS485 na złączu DB9 |
| Interfejs komunikacyjny Ethernet | 4 porty 10/100 Mbps na złączach RJ45 |
| Programowanie | Busybox shell, Lua, C, C++ |
| Diody LED |
1 x dwukolorowa dioda LED statusu połączenia 5 x LED siły sygnału 4 x LED statusu portów LAN 1 x LED statusu zasilania |
| Wymiary | 80 mm x 106 mm x 46 mm |
| Zasilanie | 9 – 30 VDC |
| Montaż | Szyna DIN/do powierzchni |
| Zakres temperatur pracy modemu | -40 °C do 75 °C |
| Obsługiwana karta SIM |
2 x sloty dla kart SIM (MINI SIM – 2FF), 1.8 V/ 3 V zewnętrzne sanki dla kart SIM, eSIM (opcja) |
| Pobór prądu |
< 2W - bezczynność < 7W - max |
| Typ obudowy | Aluminium/Tworzywo |
