Produkt archiwalny
Zastąpiony przez: AS46TFT0707
Sprawdź jak migrować panele Astraada HMI starszych serii do paneli serii AS45/46:
Migracja z paneli Astraada HMI starszych serii do paneli serii AS45/46

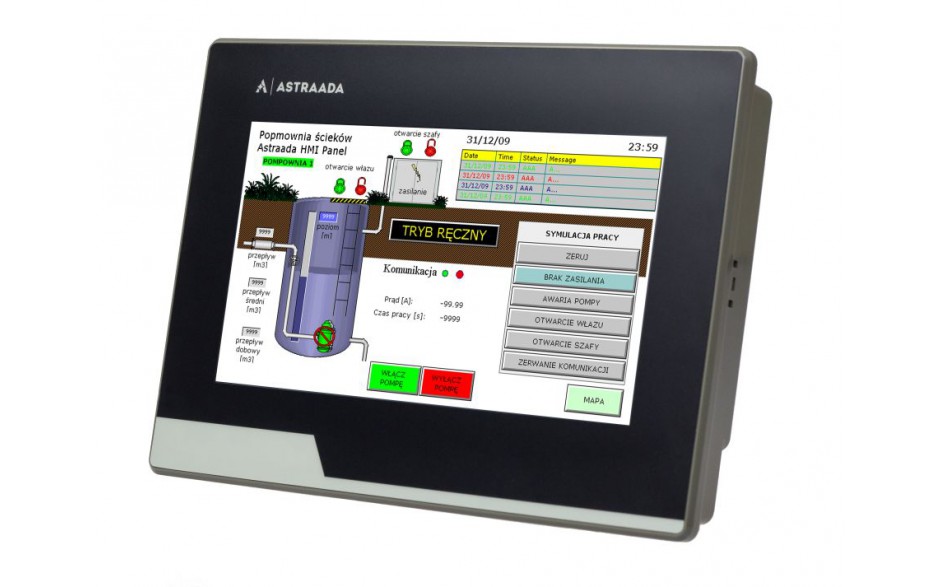

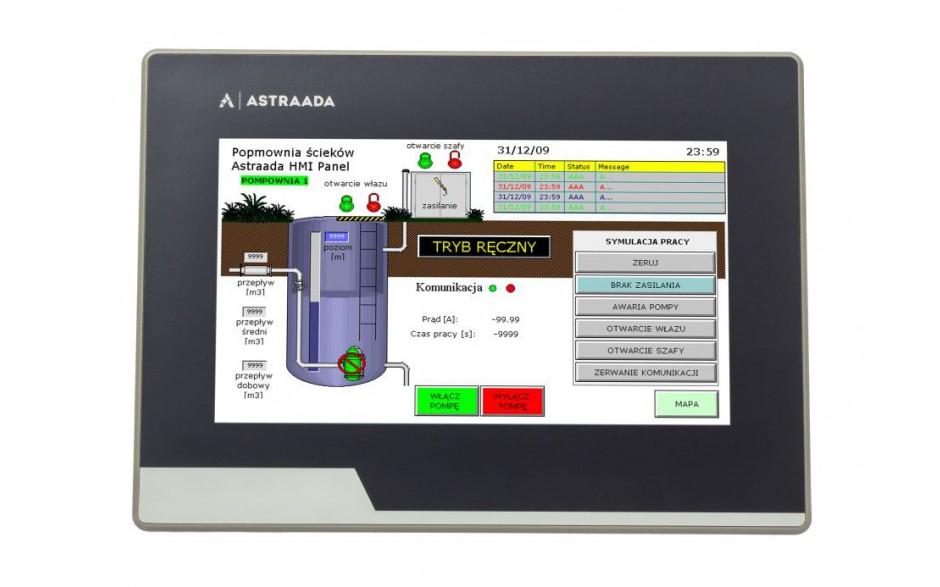

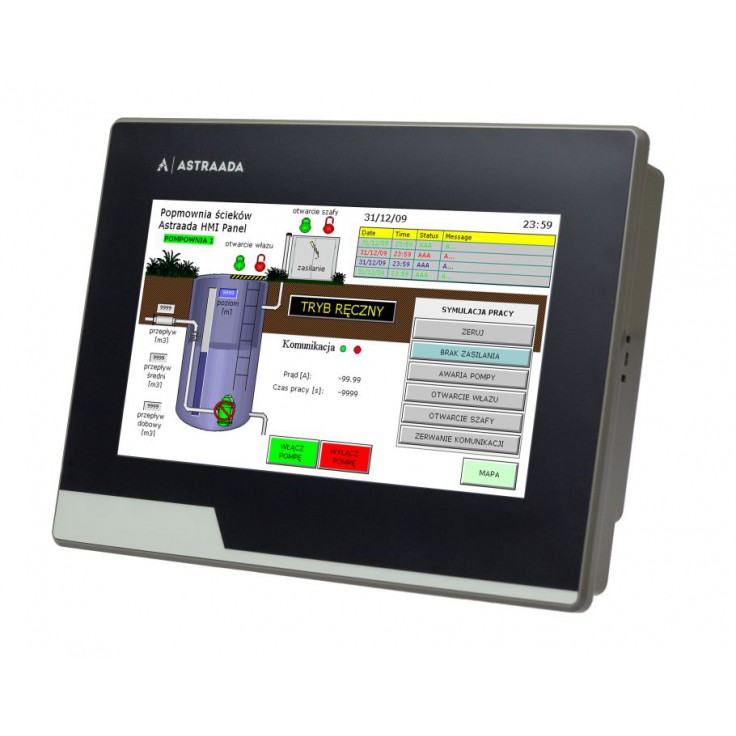

Astraada HMI Panel to seria ekonomicznych, dotykowych paneli operatorskich. Szeroka gama dostępnych modeli w połączeniu z rozbudowaną funkcjonalnością i wysoką niezawodnością sprawiają, że panele te są szeroko stosowane do obsługi maszyn oraz w małych i średnich systemach sterowania.
Wszystkie panele cechują się najwyższą jakością i odpornością na zakłócenia, które występują w środowisku przemysłowym. Oprogramowanie konfiguracyjne dostępne jest w polskiej i angielskiej wersji językowej. Oferuje zaawansowane funkcje wizualizacyjne znane z systemów SCADA, np.: alarmy, logowanie i wizualizacja zmiennych historycznych, receptury czy archiwizacja nastaw wprowadzonych przez operatorów.
| Model | AS44TFT0703 |
| CPU i pamięć | |
| CPU | RISC 32bits, 200MHz |
| Ilość pamięci podtrzymywanej bateryjnie | 128KB |
| Flash Memory | 8MB |
| SDRAM | 32MB |
| Flash Memory (nand) | 128MB |
| System operacyjny | HMI RTOS, Astraada HMI CFG |
| Wyświetlacz | |
| Typ ekranu | WVGA TFT LCD |
| Rozmiar | 7" |
| Rozdzielczość | 800 x 480 |
| Ilość obsługiwanych kolorów | 65,535 kolorów |
| Jasność (cd/m2) | 250 |
| Kontrast | 500:1 |
| Kąt widzenia (H/V°) | 140/130 |
| Podświetlenie (godzin) | LED, 20,000 |
| Matryca dotykowa | 4 przewodowa, rezystancyjna |

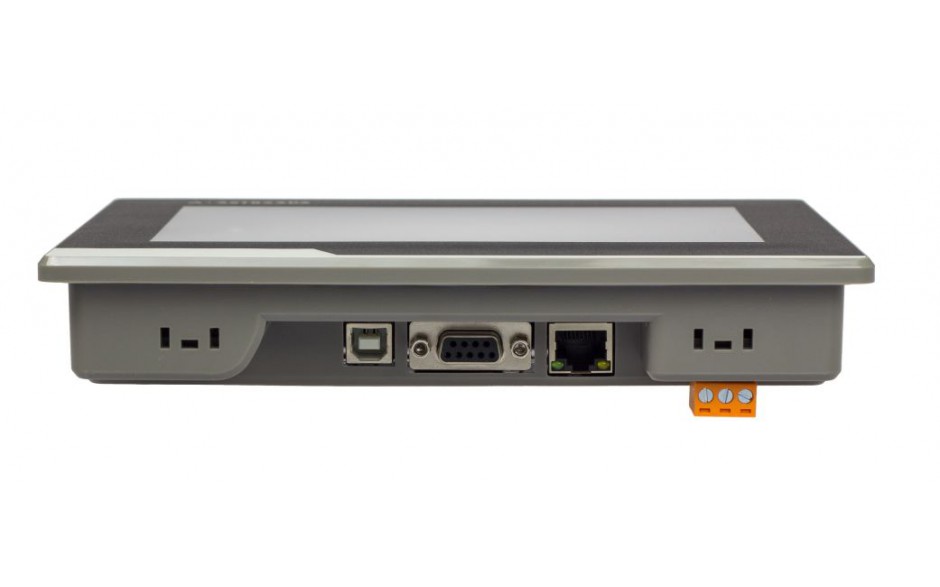

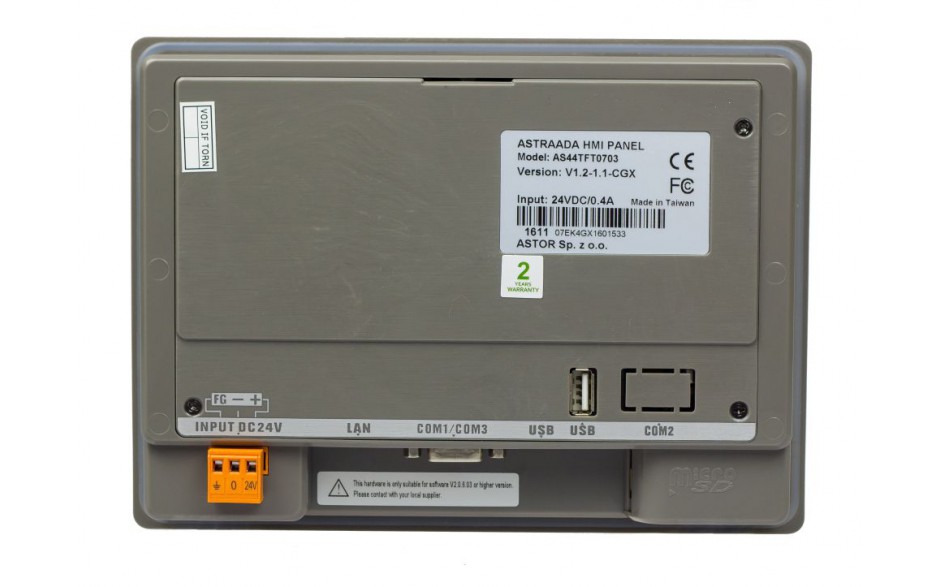

| Interfejsy komunikacyjne | |
| COM1 | RS232/422/485 (DB9 żeński) |
| COM2 | nie |
| COM3 | RS232 na COM1 pin 7,8 |
| Ethernet (RJ45) | 10/100-BaseT |
| USB Client | tak, Client x 1 |
| USB Host | tak, Host x1 |
| Micro-SD Slot | nie |
| Dostęp do portu USB z frontu panela | nie |
| VNC server | tak |
| Pozostałe parametry | |
| Napięcie zasilania | 24VDC ±10% |
| Pobór mocy | 15W |
| Wymiary W x H x D [mm] | 203.5 x 149 x 31 |
| Wymiary otworu montażowego W x H [mm] | 191 x 138 |
| Grubość przedniego panelu [mm] | 6 |
| Waga | 0.6 kg |
| Temperatura pracy | 0 ~ 50 °C |
| Temperatura składowania | -20 ~ 60 °C |
| Wilgotność | 10 ~ 90% RH @ 50° C, bez kondensacji |
| Stopień ochrony | Panel przedni: NEMA4, IP65 |
| Certyfikaty | CE / FCC |
