Produkt archiwalny
Zastąpiony przez: AS45TFT0403
Sprawdź jak migrować panele Astraada HMI starszych serii do paneli serii AS45/46:
Migracja z paneli Astraada HMI starszych serii do paneli serii AS45/46
Astraada HMI Panel to seria ekonomicznych, dotykowych paneli operatorskich. Szeroka gama dostępnych modeli w połączeniu z rozbudowaną funkcjonalnością i wysoką niezawodnością sprawiają, że panele te są szeroko stosowane do obsługi maszyn oraz w małych i średnich systemach sterowania. Wszystkie panele cechują się najwyższą jakością i odpornością na zakłócenia, które występują w środowisku przemysłowym.
Panel przeznaczony do wizualizacji i zadawania parametrów pracy najmniejszych instalacji automatyki. Bardzo prosta integracja z praktycznie każdym systemem sterowania możliwa jest dzięki wbudowaniu w panel dwóch portów szeregowych i obsłudze ponad 200 protokołów komunikacyjnych. Obsługa czytników kodów kreskowych, kart zbliżeniowych, drukarek sieciowych, wag pozwalają na znaczne uproszczenie automatyzacji małych linii produkcyjnych.
| Model | AS44TFT0422 |
| CPU i pamięć | |
| CPU | RISC 32bits, 200MHz |
| Ilość pamięci podtrzymywanej bateryjnie | 128KB 1MB (opcja) |
| Flash Memory | 8MB |
| SDRAM | 32MB |
| Flash Memory (nand) | brak |
| System operacyjny | HMI RTOS, Astraada HMI CFG |
| Wyświetlacz | |
| Typ ekranu | TFT LCD |
| Rozmiar | 4.3" |
| Rozdzielczość | 480 x 272 |
| Ilość obsługiwanych kolorów | 65,536 kolorów |
| Jasność (cd/m2) | 250 |
| Kontrast | 350:1 |
| Matryca dotykowa | 4 przewodowa, rezystancyjna |
| Interfejsy komunikacyjne | |

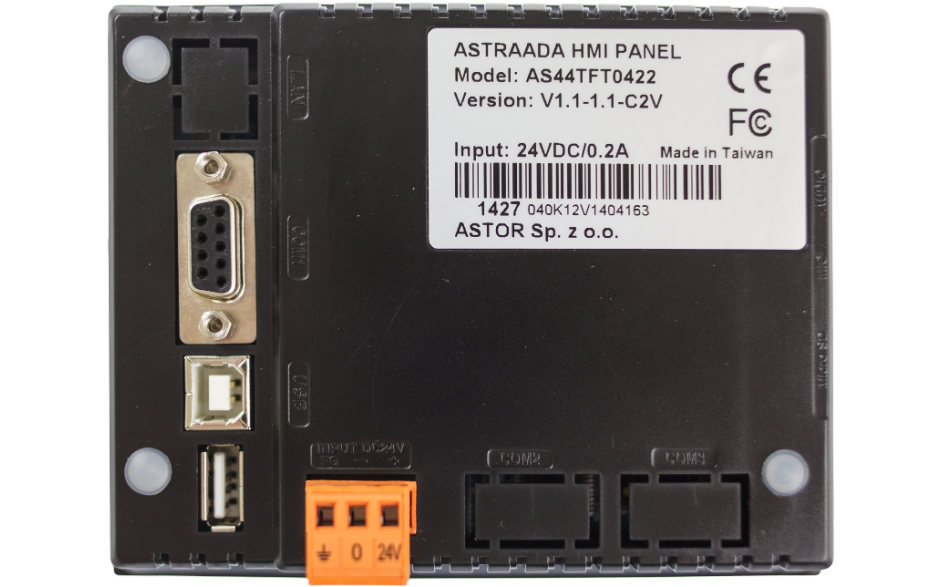

| COM1 | RS232/422/485 (DB9 żeński) |
| COM2 | - |
| COM3 | RS232 na COM1 pin 7,8 |
| Ethernet (RJ45) | - |
| USB Client | tak, Client x 1 |
| USB Host | tak, Host x1 |
| Micro-SD Slot | - |
| Pozostałe parametry | |
| Napięcie zasilania | 24VDC ±10% |
| Pobór mocy | 13W |
| Wymiary W x H x D [mm] | 130 x 106.2 x 39 |
| Wymiary otworu montażowego W x H [mm] | 118.5 x 92.5 |
| Grubość przedniego panelu [mm] | 6 |
| Waga | 0.35 kg |
| Temperatura pracy | 0 ~ 50°C |
| Temperatura składowania | -20 ~ 60°C |
| Wilgotność | 10 ~ 90% RH @ 50° C, bez kondensacji |
| Stopień ochrony | Panel przedni: NEMA4, IP65 |
| Certyfikaty | CE / FCC |
