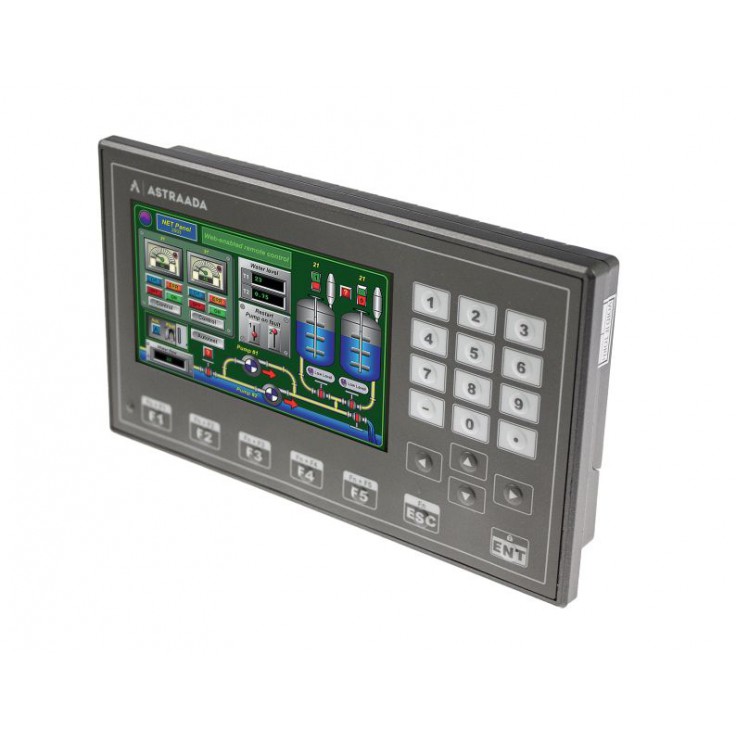

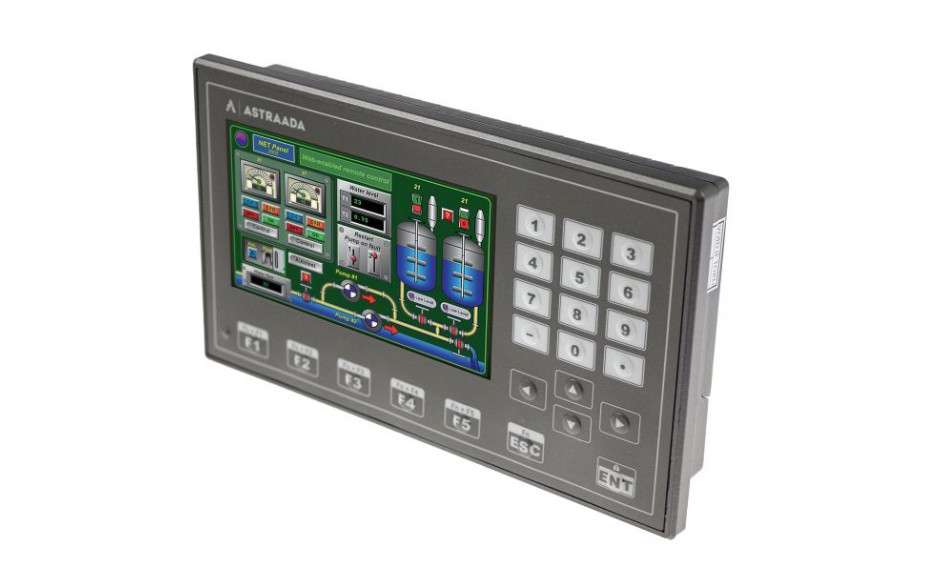

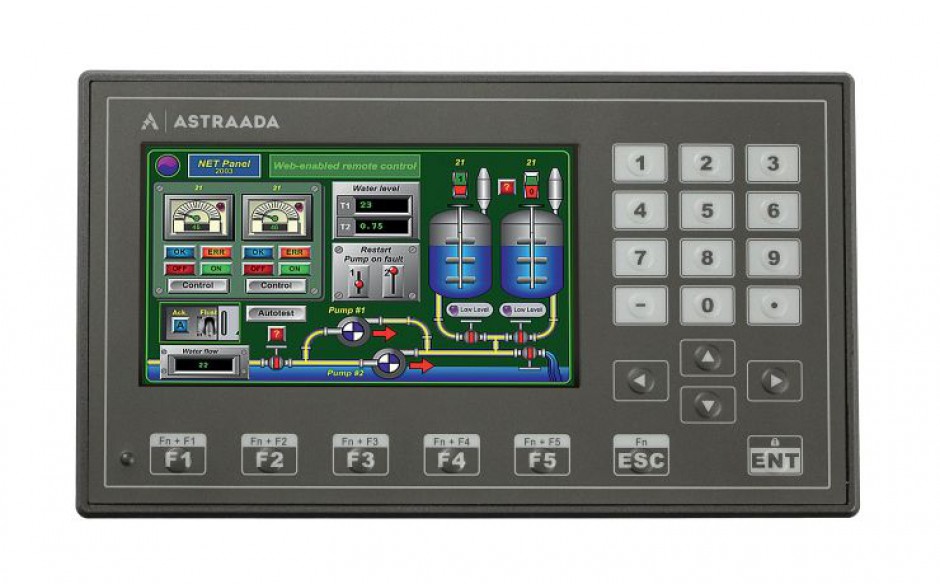

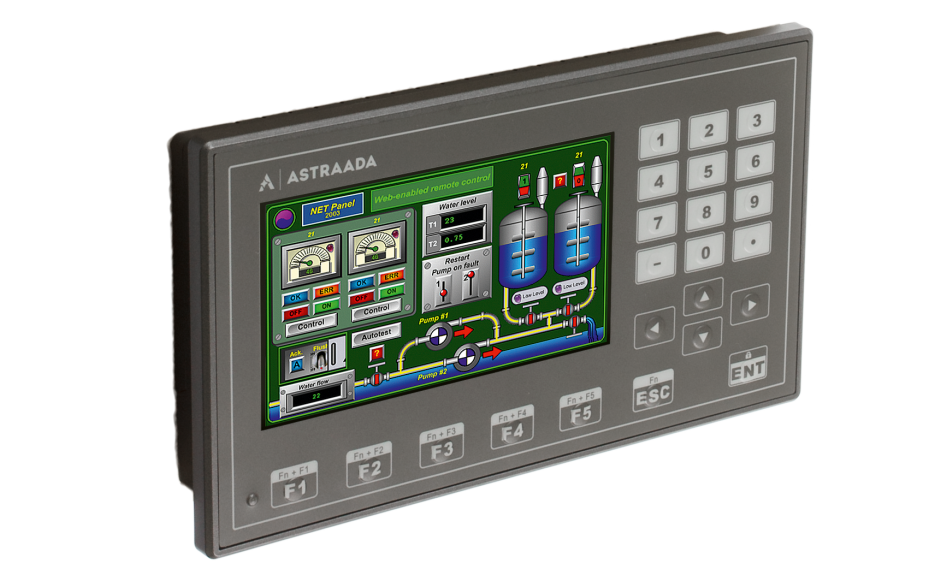

Dotykowy panel przeznaczony do wizualizacji i zadawania parametrów pracy najmniejszych instalacji automatyki. Bardzo prosta integracja z praktycznie każdym systemem sterowania możliwa jest dzięki wbudowaniu w panel dwóch portów szeregowych i obsłudze ponad 280 protokołów komunikacyjnych. Obsługa czytników kodów kreskowych, kart zbliżeniowych, drukarek sieciowych, wag pozwalają na znaczne uproszczenie automatyzacji małych linii produkcyjnych. Panel z powodzeniem można wykorzystać do prostego sterowania z pominięciem sterownika PLC, dzięki obsłudze makr oraz wbudowanym interfejsom komunikacyjnym, które pozwalają na wymianę danych z oddalonymi układami I/O. Panel operatorski wyposażony jest w klawiaturę numeryczną i klawisze funkcyjne.
Panel operatorski programowany jest za pomocą oprogramowania Astraada HMI CFG, które pozwala na konfigurację alarmów, trendów, receptur, logowania danych historycznych oraz zdarzeń. Funkcjonalność i możliwość panelu podnosi obsługa makr programowych oraz aplikacji wielojęzykowych.
| Model | AS40TFT0434 |
| CPU i pamięć | |
| CPU | RISC 32bits, 200MHz |
| Ilość pamięci podtrzymywanej bateryjnie | 128 KB 1 MB (opcja) |
| Flash Memory | 8 MB |
| SDRAM | 32 MB |
| Flash Memory (nand) | brak |
| System operacyjny | HMI RTOS, Astraada HMI CFG |
| Wyświetlacz | |
| Typ ekranu | TFT LCD |
| Rozmiar | 4.3" |
| Rozdzielczość | 480 x 272 |
| Ilość obsługiwanych kolorów | 65,536 kolorów |
| Jasność (cd/m2) | 400 |
| Kontrast | 500:1 |
| Matryca dotykowa | 4 przewodowa, rezystancyjna |

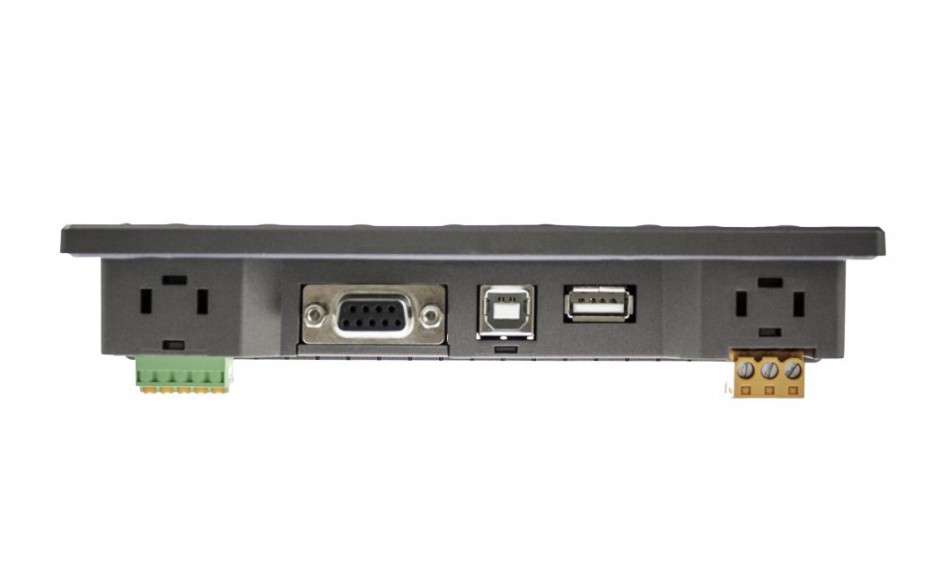

| Interfejsy komunikacyjne | |
| COM1 | RS232/422/485 (DB9 żeński) |
| COM2 | RS422/485 (złącze krawędziowe, 5-wtykowe) |
| COM3 | RS232 na COM1 pin 7,8 |
| Ethernet (RJ45) | - |
| USB Client | tak, Client x 1 |
| USB Host | tak, Host x1 |
| Micro-SD Slot | - |
| Pozostałe parametry | |
| Napięcie zasilania | 24VDC ±10% |
| Pobór mocy | 5 W |
| Wymiary W x H x D [mm] | 172 x 102.0 x 30 |
| Wymiary otworu montażowego W x H [mm] | 160 x 89 |
| Grubość przedniego panelu [mm] | 5 |
| Waga | 0.33 kg |
| Temperatura pracy | 0 ~ 50°C |
| Temperatura składowania | -20 ~ 60°C |
| Wilgotność | 10 ~ 90% RH @ 40° C, bez kondensacji |
| Stopień ochrony | Panel przedni: NEMA4, IP65 |
| Certyfikaty | CE / FCC |
