Sterownik PLC z HMI EXLt - 3.5", Ethernet; 12 DI (24V; 4 HSC); 12 DO (24V; 2 PWM); 6 AI (0-10V; 0-20mA; 4-20mA; RTD; THM); 4 AO (0-10V; 0-20mA; 4-20mA)

icon-sku Kod produktu: HEXT241C116-01

Zaloguj się, by zobaczyć niższe ceny. Dla nowych kont potrzebujemy 24h na przydzielenie rabatu.
3 930,00 PLN brutto 4 833,90 zł
Podatek VAT: 23% , Cena brutto: 4 833,90 PLN

Dostępny icon-available
Dostawa: przesyłka kurierska lub odbiór osobisty
Zobacz warunki dostawy »
Produkt objęty jest pomocą techniczną ASTOR
Zobacz szczegóły wsparcia »
Zobacz pełną dokumentację

Wybrane pliki techniczne

Artykuły i informatory

Certyfikaty

Firmware

Karty katalogowe

Podręczniki

Prezentacje i multimedia

Programy instalacyjne

Przykładowe aplikacje i demo

Schematy


Wybrane artykuły bazy wiedzy

Baza wiedzy

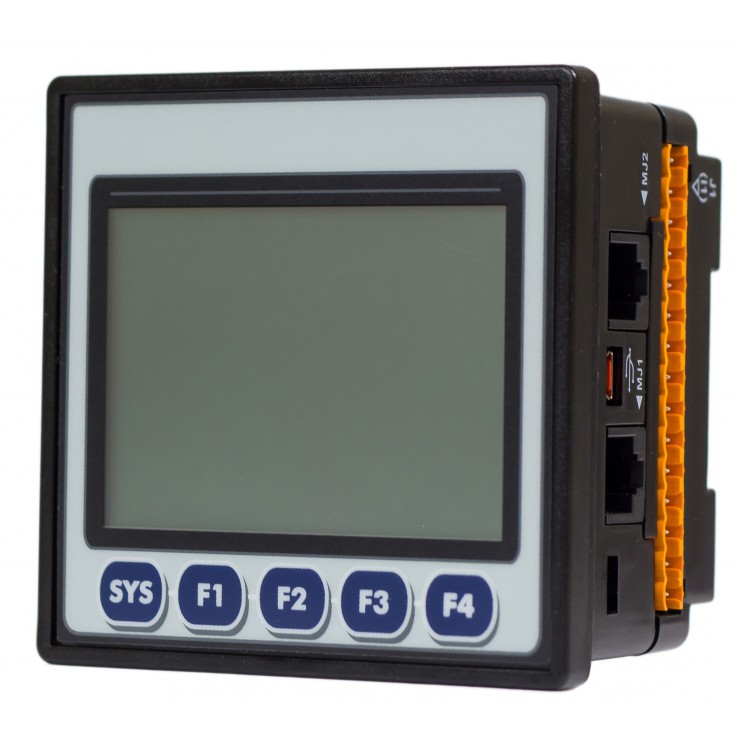

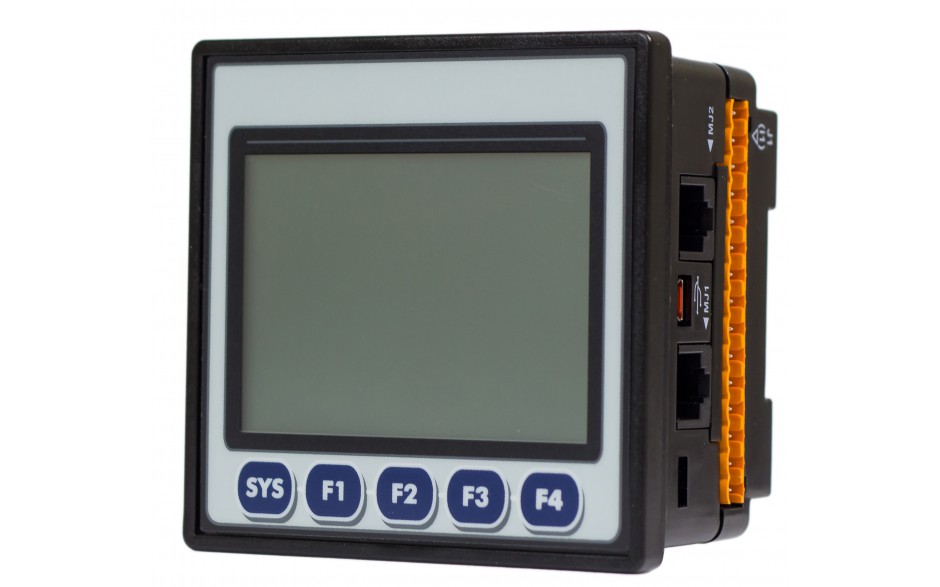

Sterownik PLC Horner EXLt to kompaktowy sterownik z serii rozwiązań XL, który łączy funkcję sterownika oraz panelu operatorskiego z ekranem dotykowym. Urządzenie to umożliwia obsługę wbudowanych sygnałów wejściowych i wyjściowych, a także daje zróżnicowane możliwości komunikacyjne, w tym bezprzewodowo przez technikę Ethernet. Połączenie wszystkich jego cech sprawia, że sterownik ten świetnie sprawdza się w niewielkich instalacjach wymagających komunikacji z innymi układami i wygodnego interfejsu.

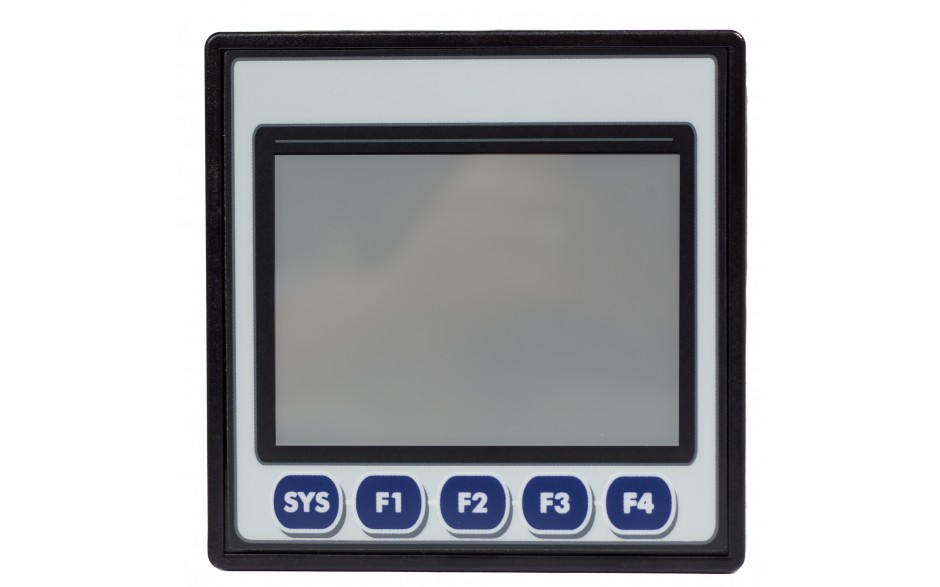

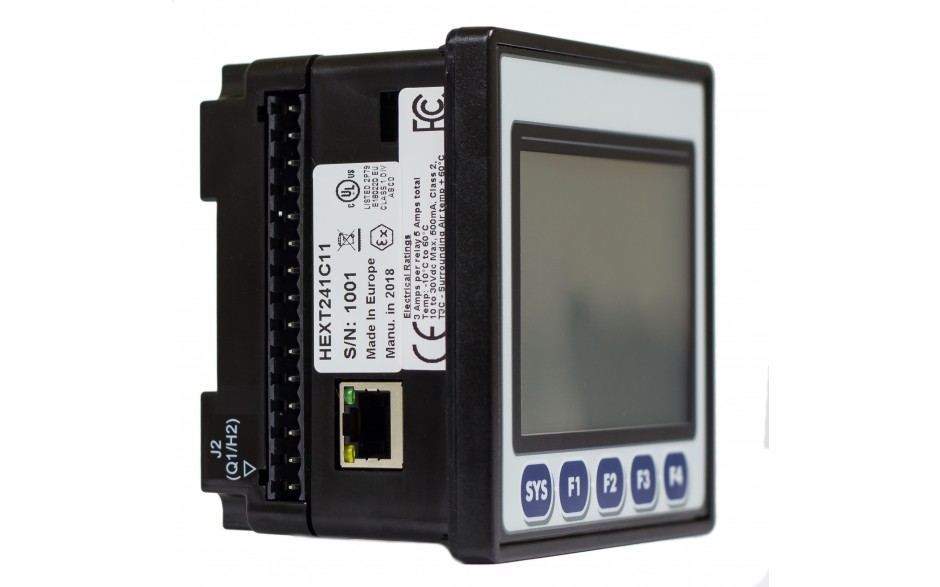

Monochromatyczny ekran dotykowy o przekątnej 3.5” i rozdzielczości 160x128 pikseli umożliwia wyświetlanie wartości numerycznych, alarmów, ale także trendów, wykresów, tabel oraz prostych grafik i animacji. Na panelu jest umieszczone również 5 klawiszy funkcyjnych, które mogą Państwo indywidualnie opisać, a wygląd frontu panelu spersonalizować według potrzeb dzięki kolorom lub logo firmy. Sterowniki EXLt posiadają 256 KB pamięci dedykowanej na program sterujący, który wykonywany jest w czasie skanu 0.8ms/kB. Umożliwiają również zaawansowane operacje zmiennoprzecinkowe, oraz użycie trybów HSC i PWM wejść i wyjść w częstotliwości nawet do 500kHz, co pozwala na sterowanie silnikami krokowymi, falownikami lub innymi prostymi urządzeniami z wykorzystaniem enkoderów i generatorów szybkich impulsów.

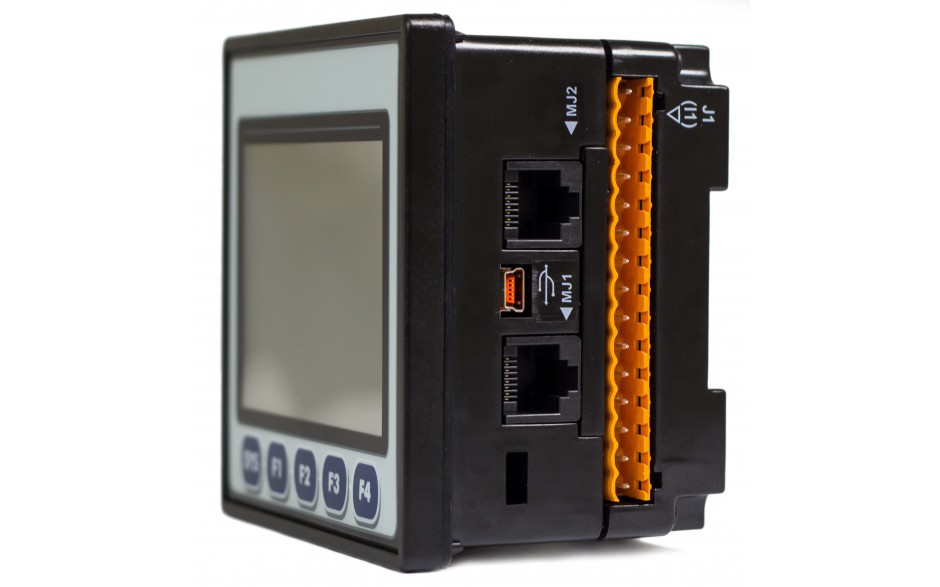

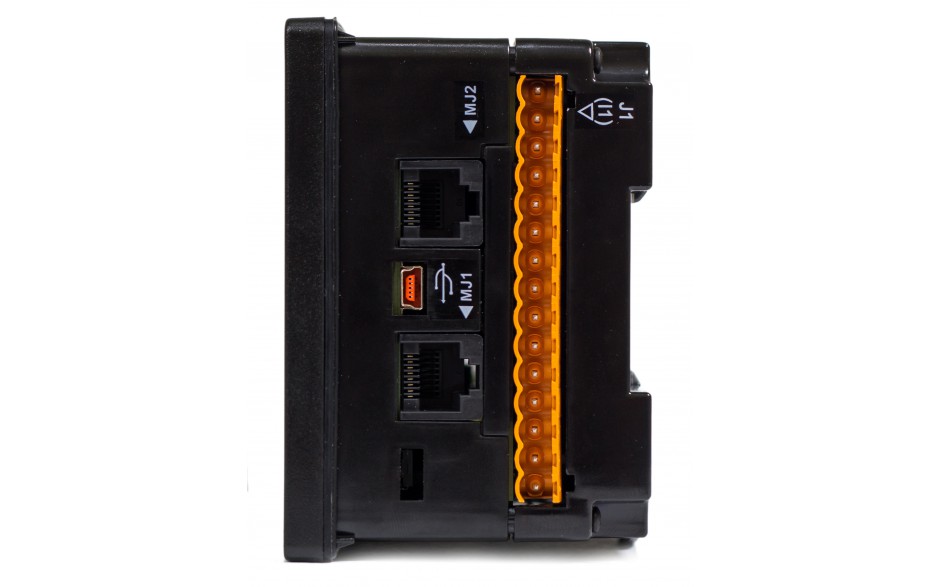

Rozwiązania serii EXLt obsługują dwa wbudowane porty szeregowe standardu RS232/485, port sieci CAN oraz port Ethernet, dzięki którym w prosty sposób możemy wymieniać informacje z innymi układami przez połączenie w jednej sieci lub tworzyć systemy zdalnego monitorowania i sterowania. W zależności od modelu (patrz. Parametry), sterowniki te posiadają zintegrowaną obsługę pewnej ilości analogowych i dyskretnych sygnałów wejściowych i wyjściowych. Kanały analogowe współpracują z sygnałami napięciowymi, prądowymi, a także rezystancyjnymi lub termoparowymi.

Model HEXT241C116-01
Panel operatorski
Technologia dotykowy, 3.5" LCD, monochromatyczny
Rozdzielczość 160 x 128 piksele
Liczba ekranów 1023
Pamięć graficzna 16MB
Liczba obiektów na ekranie 50
Liczba klawiszy 5
Sterownik PLC
Pamięć programu 256kB
Czas skanu 0.8 ms/kB
Maks. Ilość DI/DO 2048 / 2048
Maks. Ilość AI/AO 512 / 512
Ilość zmiennych rejestrowych 9999
ilośćzmiennych bitowych 4096
Porty komunikacyjne

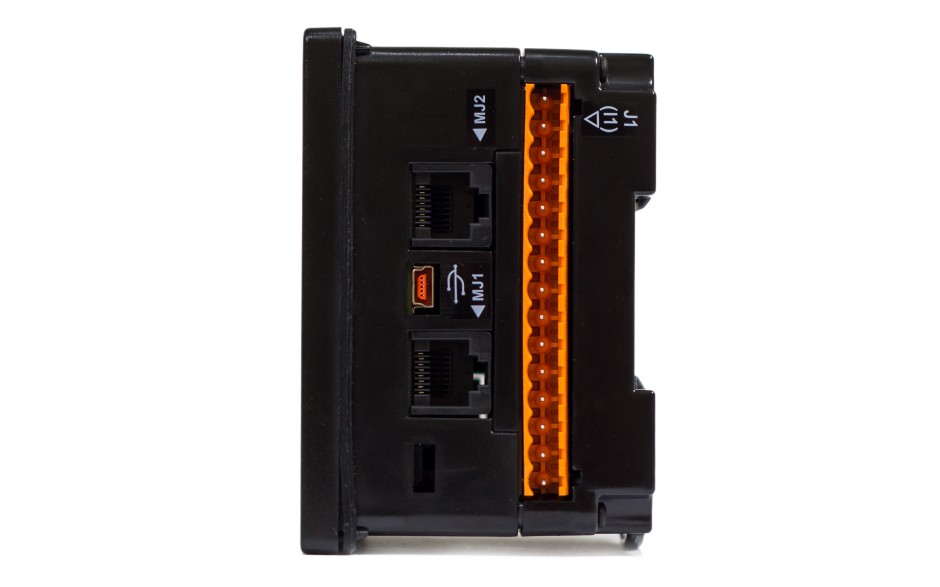

Porty szeregowe MJ1 - RS232/485, MJ2 - RS232/485
Port Ethernet tak (TCP/IP, Modbus TCP, FTP, SRTP, EGD, ICMP,ASCII)

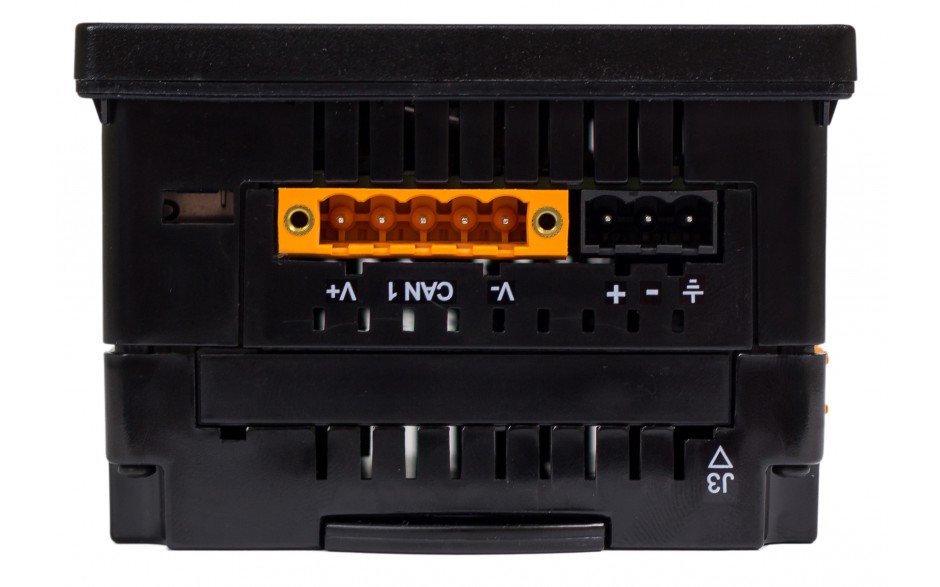

Port CAN tak (CsCAN, CANopen, DeviceNet, J1939)
Port USB brak

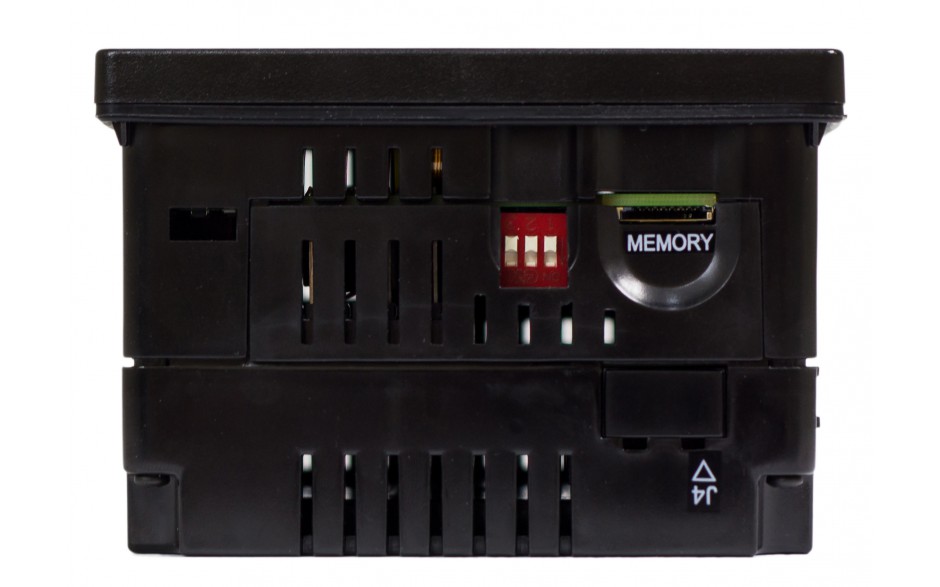

Port MicroSD tak, do 32GB
Sygnały wbudowane
Ilość wbudowanych DI 12 (0-24 VDC; 4HSC, 500 kHz)
Ilość wbudowanych DO 12 (24 VDC, 0.5A; 2 PWM 500kH)
Ilość wbudowanych AI 6 (0-20mA, 4-20mA, 0-10VDC; RTD 17bit)
Ilość wbudowanych AO 4 (0-20mA, 4-20mA, 0-10VDC; 12 bit)
Rozbudowa
Karta rozszerzeń analogowych
Obsługa SmartMod tak
Obsługa SmartStix/SmartBlock tak
Obsługa SmartRail tak
Opcje komunikacyjne
Profibus DP Slave -
GSM/GPRS -
Ethernet -
Pozostałe parametry
Wymiary 96 x 96 x 57.5 mm
Otwór montażowy 92 x 92 mm
Temperatura pracy -10 - +60°C
Temperatura przechowywania -20 - +60°C
Zasilanie 10-30VDC
Zabezpieczenie IP65
Certyfikaty CE, UL, ISO9001:2015, ABS
