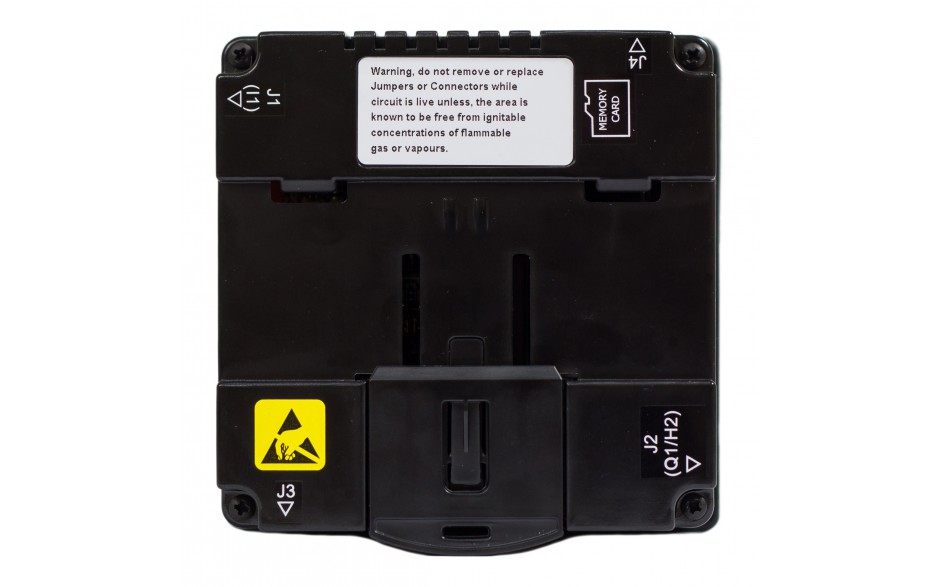

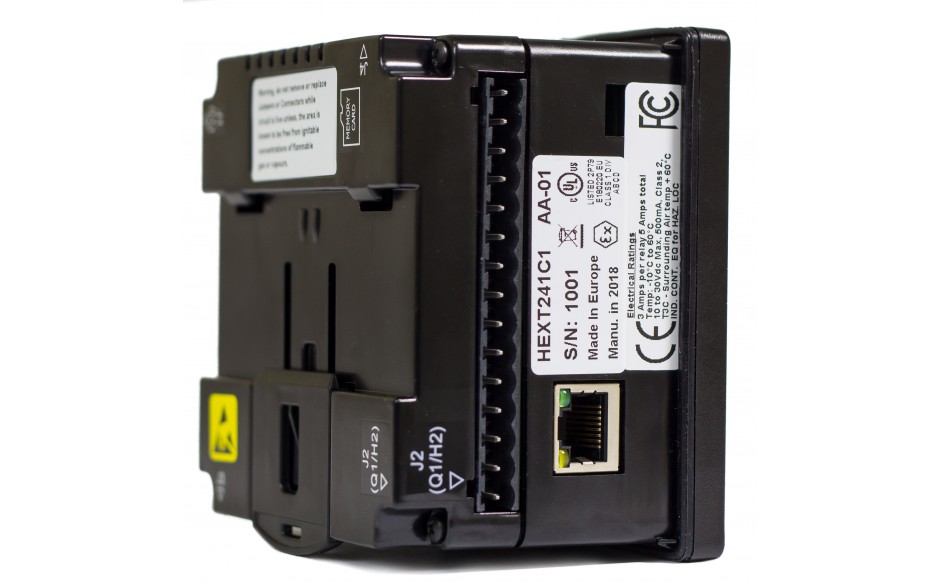

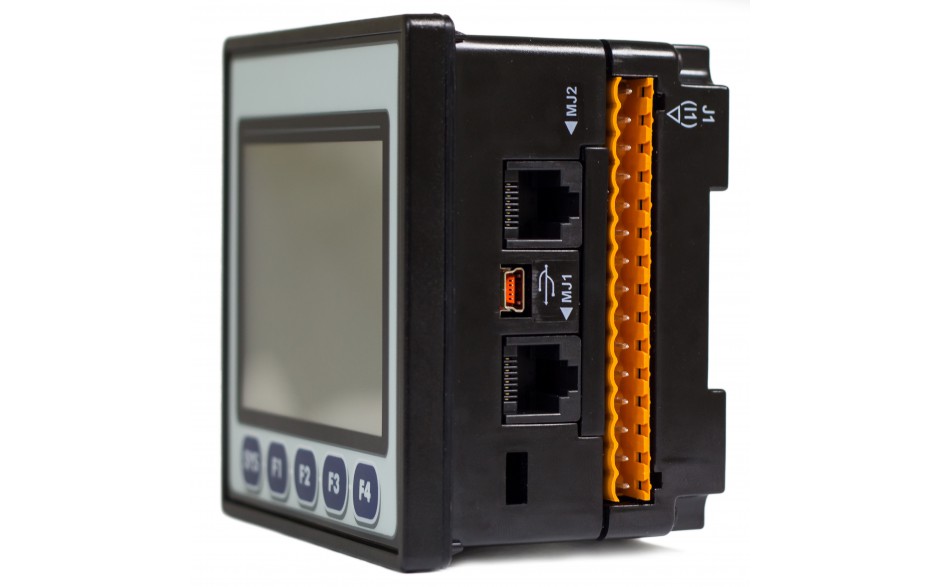

Sterownik PLC z HMI EXLt - 3.5", Ethernet; 24 DI (24V; 4 HSC); 16 DO (24V; 2 PWM); 2 AI (0-10V; 0-20mA; 4-20mA)

icon-sku Kod produktu: HEXT241C114-01

Czas dostawy: 2-8 tyg.
Zaloguj się, i zobacz niższe ceny.
3 970,00 PLN 4 883,10 PLN
brutto, podatek VAT: 23%
Produkty z grupy Sterowniki PLC Horner kupiło już 1526 firm w Polsce.

Gwarancja 24 miesięcy



Opis produktu

Sterownik PLC Horner EXLt to kompaktowy sterownik z serii rozwiązań XL, który łączy funkcję sterownika oraz panelu operatorskiego z ekranem dotykowym. Urządzenie to umożliwia obsługę wbudowanych sygnałów wejściowych i wyjściowych, a także daje zróżnicowane możliwości komunikacyjne, w tym bezprzewodowo przez technikę Ethernet. Połączenie wszystkich jego cech sprawia, że sterownik ten świetnie sprawdza się w niewielkich instalacjach wymagających komunikacji z innymi układami i wygodnego interfejsu.

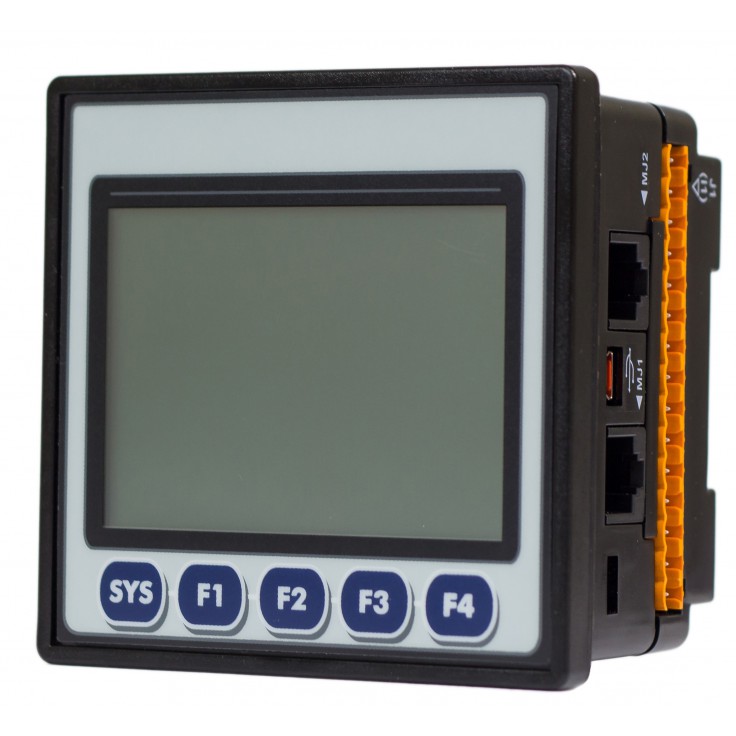

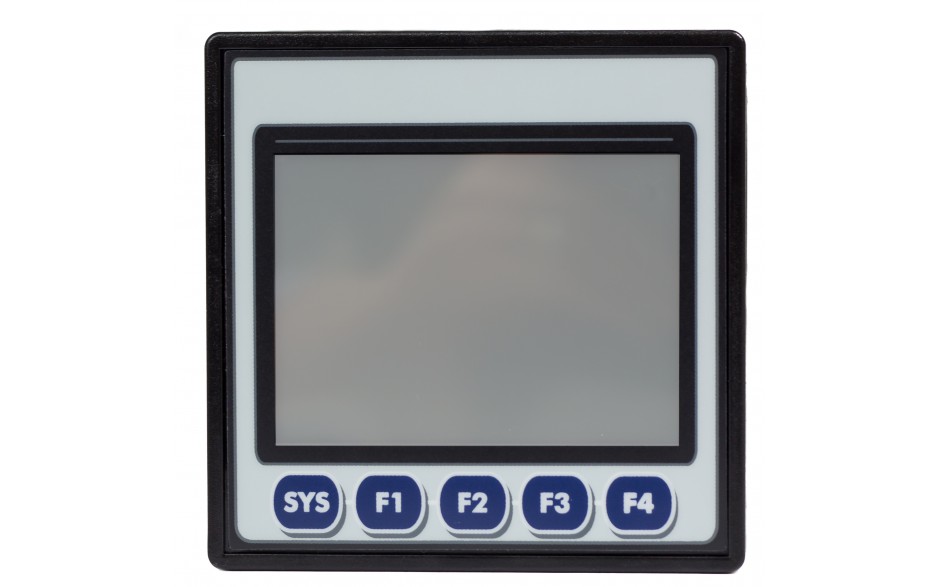

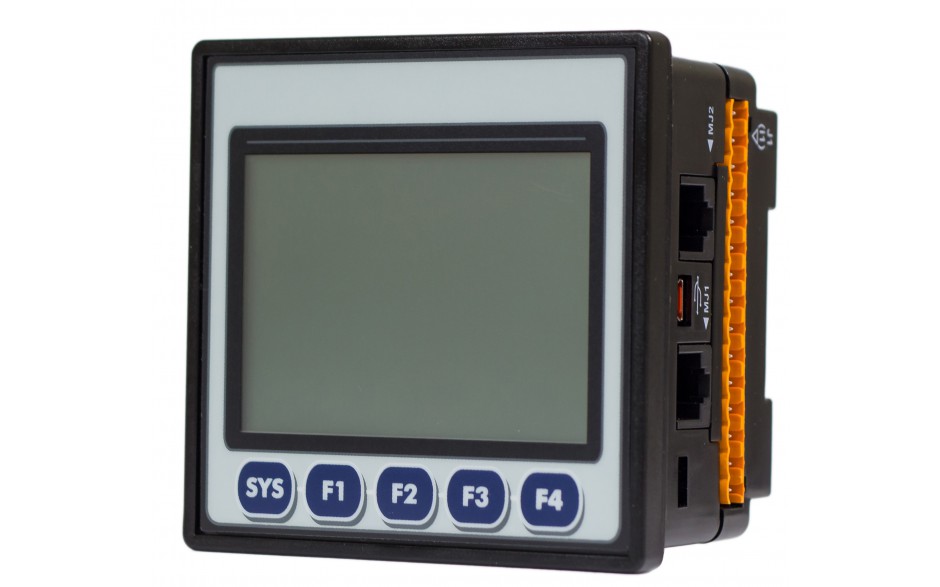

Monochromatyczny ekran dotykowy o przekątnej 3.5” i rozdzielczości 160x128 pikseli umożliwia wyświetlanie wartości numerycznych, alarmów, ale także trendów, wykresów, tabel oraz prostych grafik i animacji. Na panelu jest umieszczone również 5 klawiszy funkcyjnych, które mogą Państwo indywidualnie opisać, a wygląd frontu panelu spersonalizować według potrzeb dzięki kolorom lub logo firmy. Sterowniki EXLt posiadają 256 KB pamięci dedykowanej na program sterujący, który wykonywany jest w czasie skanu 0.8ms/kB. Umożliwiają również zaawansowane operacje zmiennoprzecinkowe, oraz użycie trybów HSC i PWM wejść i wyjść w częstotliwości nawet do 500kHz, co pozwala na sterowanie silnikami krokowymi, falownikami lub innymi prostymi urządzeniami z wykorzystaniem enkoderów i generatorów szybkich impulsów.

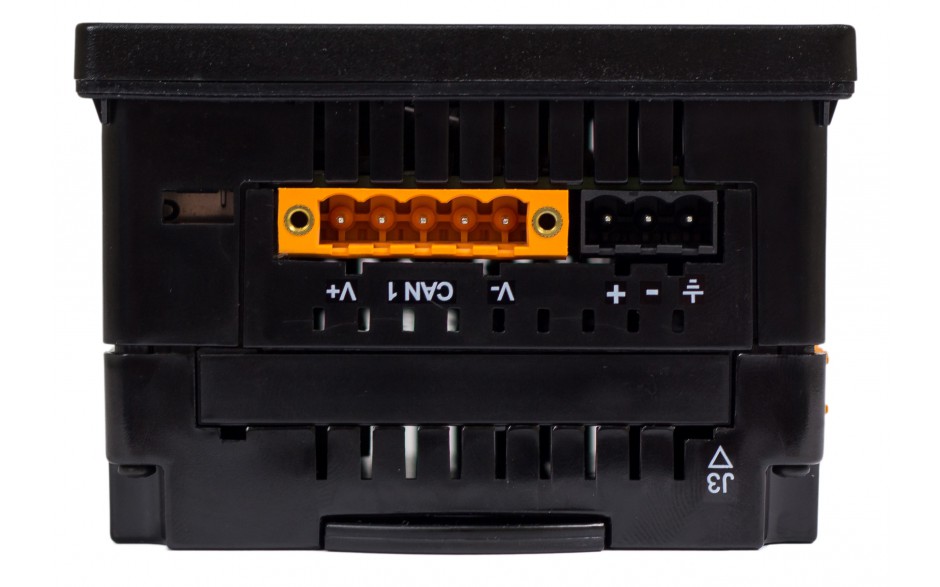

Rozwiązania serii EXLt obsługują dwa wbudowane porty szeregowe standardu RS232/485, port sieci CAN oraz port Ethernet, dzięki którym w prosty sposób możemy wymieniać informacje z innymi układami przez połączenie w jednej sieci lub tworzyć systemy zdalnego monitorowania i sterowania. W zależności od modelu (patrz. Parametry), sterowniki te posiadają zintegrowaną obsługę pewnej ilości analogowych i dyskretnych sygnałów wejściowych i wyjściowych. Kanały analogowe współpracują z sygnałami napięciowymi, prądowymi, a także rezystancyjnymi lub termoparowymi.

Parametry

Model HEXT241C114-01
Panel operatorski
Technologia dotykowy, 3.5" LCD, monochromatyczny
Rozdzielczość 160 x 128 piksele
Liczba ekranów 1023
Pamięć graficzna 16MB
Liczba obiektów na ekranie 50
Liczba klawiszy 5
Sterownik PLC
Pamięć programu 256kB
Czas skanu 0.8 ms/kB
Maks. Ilość DI/DO 2048 / 2048
Maks. Ilość AI/AO 512 / 512
Ilość zmiennych rejestrowych 9999
ilośćzmiennych bitowych 4096
Porty komunikacyjne

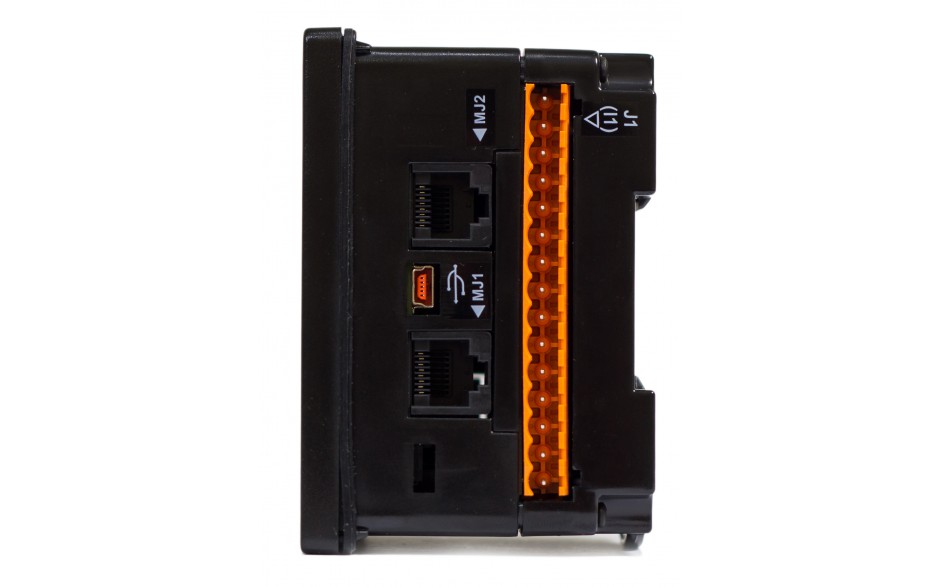

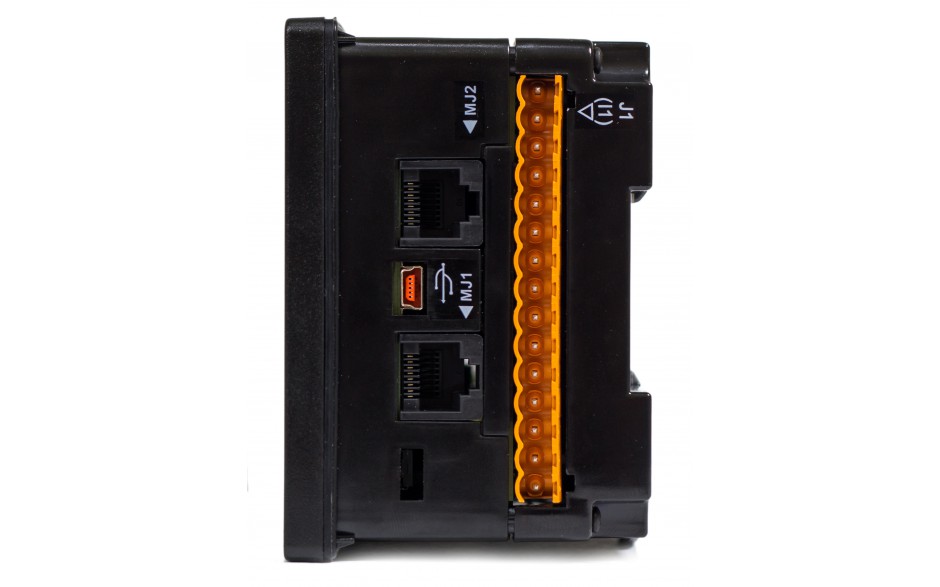

Porty szeregowe MJ1 - RS232/485, MJ2 - RS232/485
Port Ethernet tak (TCP/IP, Modbus TCP, FTP, SRTP, EGD, ICMP,ASCII)
Port CAN tak (CsCAN, CANopen, DeviceNet, J1939)
Port USB brak

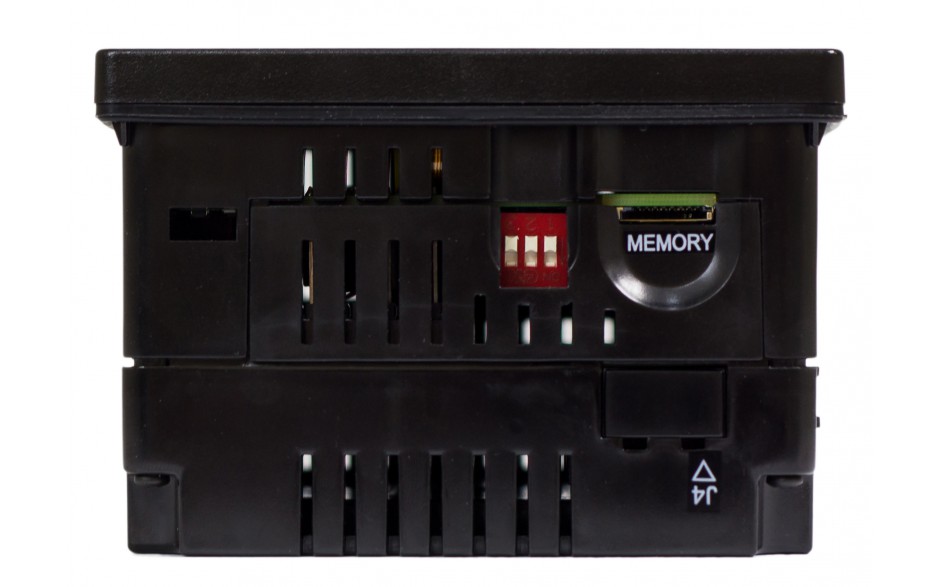

Port MicroSD tak, do 32GB
Sygnały wbudowane
Ilość wbudowanych DI 24 (12/24 VDC; 4HSC, 500 kHz)
Ilość wbudowanych DO 16 (12/24 VDC, 0.5A, 2 PWM 5kHz)
Ilość wbudowanych AI 2 (0-20mA, 4-20mA, 0-10VDC; 12 bit)
Ilość wbudowanych AO 0
Rozbudowa
Karta rozszerzeń analogowych
Obsługa SmartMod tak
Obsługa SmartStix/SmartBlock tak
Obsługa SmartRail tak
Opcje komunikacyjne
Profibus DP Slave -
GSM/GPRS -
Ethernet -
Pozostałe parametry
Wymiary 96 x 96 x 57.5 mm
Otwór montażowy 92 x 92 mm
Temperatura pracy -10 - +60°C
Temperatura przechowywania -20 - +60°C
Zasilanie 10-30VDC
Zabezpieczenie IP65
Certyfikaty CE, UL, ISO9001:2015, ABS
