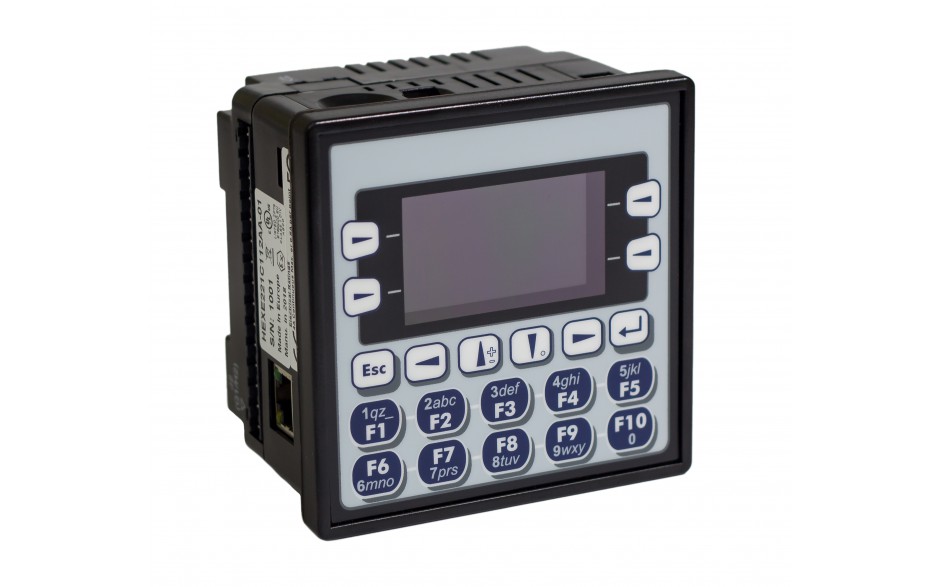

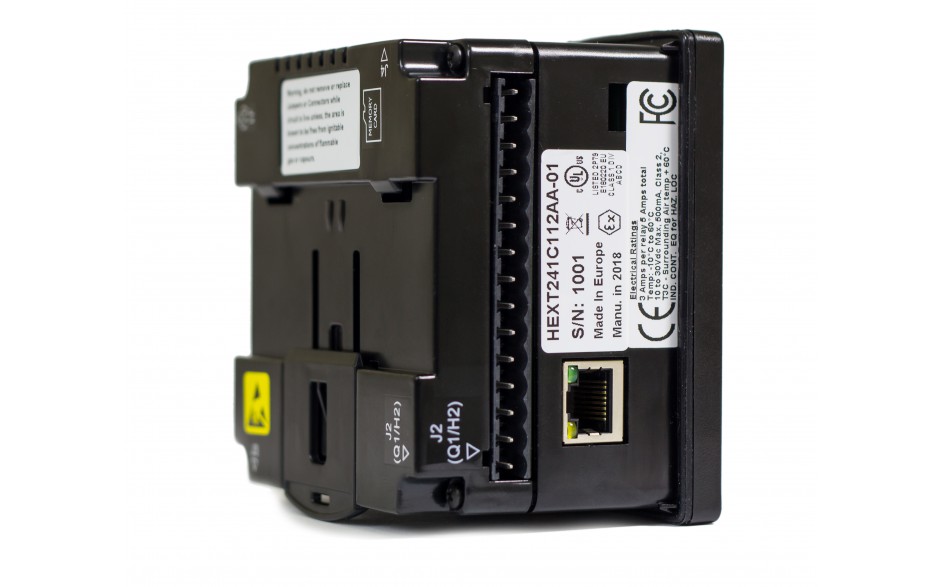

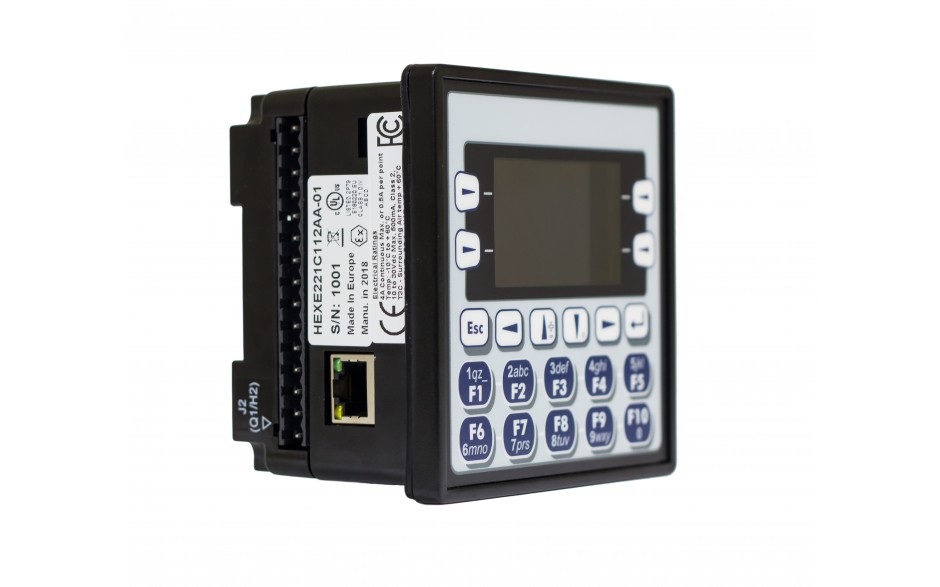

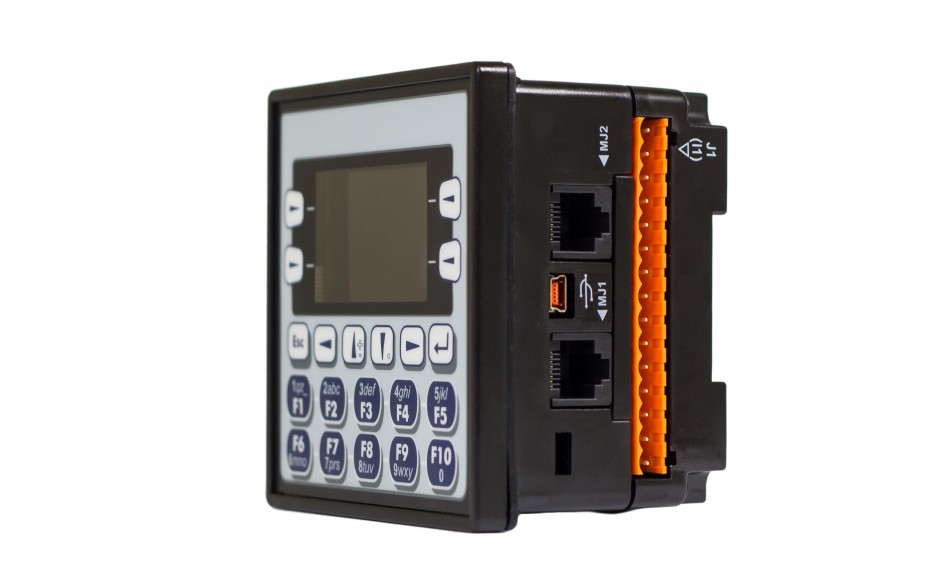

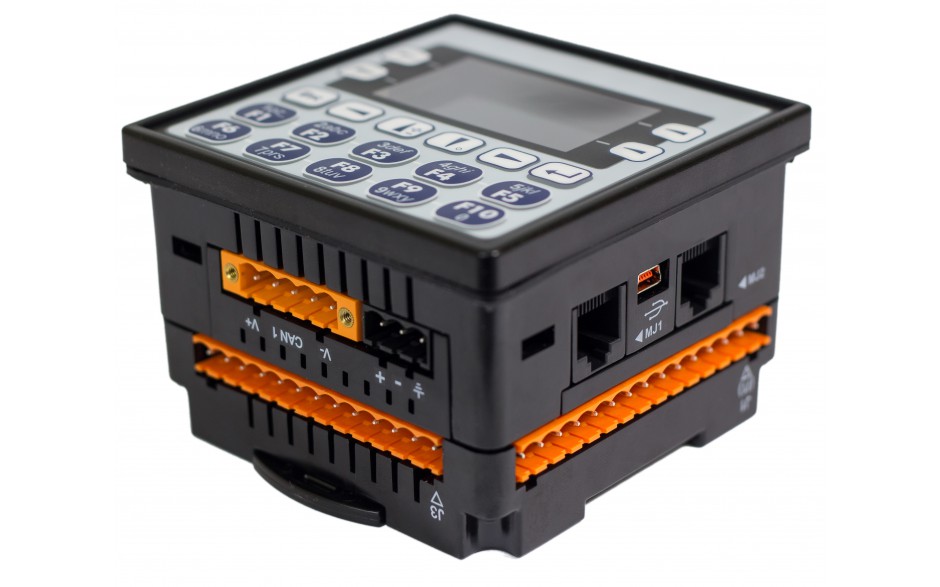

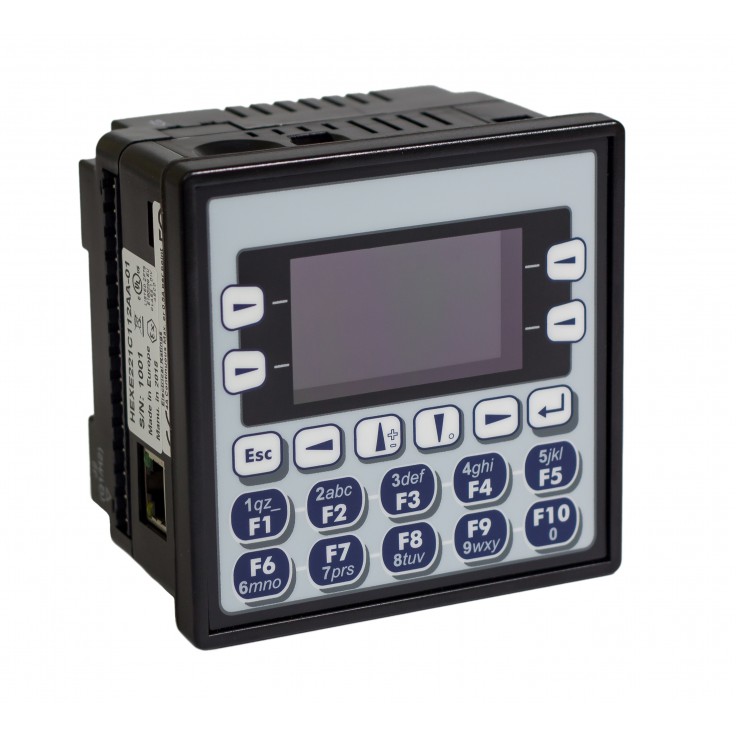

Sterownik PLC z HMI EXLe - 2.25", Ethernet; 12 DI (24V; 4 HSC); 6 DO (przekaźnik 2A); 4 AI (0-10V; 0-20mA; 4-20mA)

icon-sku Kod produktu: HEXE221C112-01

Dostępny icon-available
Zaloguj się, i zobacz niższe ceny.
2 680,00 PLN 3 296,40 PLN
brutto, podatek VAT: 23%
Produkty z grupy Sterowniki PLC Horner kupiło już 1526 firm w Polsce.

Możesz zwrócić produkt do 14 dni.
Gwarancja 24 miesięcy



Opis produktu

Sterowniki PLC Horner EXLe to urządzenia łączące w sobie funkcję sterownika PLC oraz panelu sterującego, o kompaktowych rozmiarach i atrakcyjnej cenie. Umożliwiają obsługę sygnałów wejściowych i wyjściowych, komunikację z innymi urządzeniami za pomocą portów szeregowych, CAN oraz technologii Ethernet. Dzięki połączeniu swoich cech sterowniki te znajdują zastosowanie w automatyzacji niewielkich aplikacji wymagających współpracy z innymi układami automatyki i obsługi ograniczonej liczby kanałów.

Wbudowane sygnały I/O HEXE221C112-01:

  • Wejścia cyfrowe DI: 12 (12/24 VDC; 4HSC, 500 kHz)
  • Wyjścia cyfrowe DO: 6 (przekaźnik 3A)
  • Wejścia analogowe AI: 4 (0-20mA, 4-20mA, 0-10VDC; 12 bit)
  • Wyjścia Analogowe AO: 0

Panel operatorski wyposażony jest w monochromatyczny ekran operatorski o przekątnej 2.25” i rozdzielczości 128x64 piksele z wyświetlaczem typu Transflective LCD. Dzięki temu w każdych warunkach umożliwia wizualizację wartości procesowych, jak również tabel, trendów czy prostych grafik i animacji. Urządzenia typu EXLe posiadają klawiaturę alfanumeryczną i funkcyjną o łącznie 20 przyciskach, które mogą Państwo indywidualnie opisać. Sterowniki EXLe dysponują 256kB pamięci poświęconej na program sterujący oraz cyklem programu na poziomie 0.7ms/kB, co pozwala na obsługę w czasie rzeczywistym. W większości modeli dostępna jest konfiguracja wejść i wyjść dyskretnych w trybie HSC i PWM w częstotliwości nawet do 500kHz, umożliwiająca współpracę np. z enkoderami. Rozwiązania zastosowane w sterownikach serii XL pozwalają na sterowanie maszynami i prostymi urządzeniami w wielu zróżnicowanych aplikacjach.

Standardowo wbudowana jest obsługa pewnej ilości wejść i wyjść dyskretnych w wersji tranzystorowej lub przekaźnikowej oraz wejść analogowych z możliwością przetwarzania sygnałów napięciowych, prądowych lub rezystancyjnych i termoparowych, a w niektórych modelach również wyjścia analogowe. Komunikacja z innymi urządzeniami może odbywać się przez port Ethernet w protokołach TCP/IP, Modbus TCP, FTP, SRTP, EGD, ICMP lub ASCII, przez porty szeregowe w standardzie RS232/485 lub przez porty w sieci CAN.

Parametry

Model HEXE221C112-01
Panel operatorski
Technologia 2.25" LCD, monochromatyczny
Rozdzielczość 128 x 64 piksele
Liczba ekranów 1023
Pamięć graficzna 16MB
Liczba obiektów na ekranie 50
Liczba klawiszy 20
Sterownik PLC
Pamięć programu 256kB
Czas skanu 0.7 ms/kB
Maks. Ilość DI/DO 2048 / 2048
Maks. Ilość AI/AO 512 / 512
Ilość zmiennych rejestrowych 9999
ilośćzmiennych bitowych 4096
Porty komunikacyjne
Porty szeregowe MJ1 - RS232/485, MJ2 - RS232/485
Port Ethernet tak (TCP/IP, Modbus TCP, FTP, SRTP, EGD, ICMP,ASCII)
Port CAN tak (CsCAN, CANopen, DeviceNet, J1939)
Port USB brak
Port MicroSD tak, do 32GB
Sygnały wbudowane
Ilość wbudowanych DI 12 (12/24 VDC; 4HSC, 500 kHz)
Ilość wbudowanych DO 6 (przekaźnik 3A)
Ilość wbudowanych AI 4 (0-20mA, 4-20mA, 0-10VDC; 12 bit)
Ilość wbudowanych AO 0
Rozbudowa
Karta rozszerzeń analogowych tak, 2 lub 4 sygnału AO
Obsługa SmartMod tak
Obsługa SmartStix/SmartBlock tak
Obsługa SmartRail tak
Opcje komunikacyjne
Profibus DP Slave -
GSM/GPRS -
Ethernet -
Pozostałe parametry
Wymiary 96 x 96 x 57.5 mm
Otwór montażowy 92 x 92 mm
Temperatura pracy -10 - +60°C
Temperatura przechowywania -20 - +60°C
Zasilanie 10-30VDC
Zabezpieczenie IP65
Certyfikaty CE, UL, ISO9001:2015, ABS
