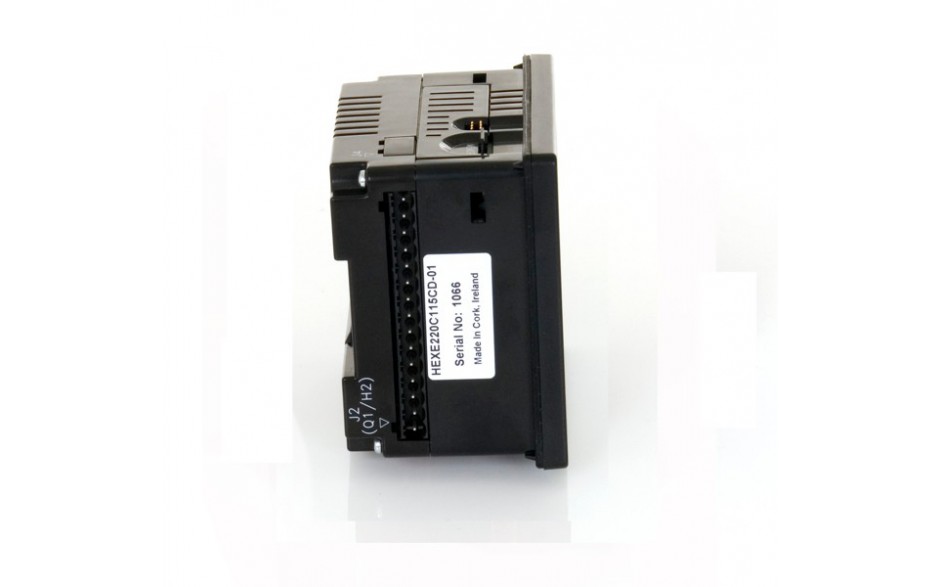

XLe; PLC + HMI 2.25"; 2 x RS232/485, CAN; 24 DI (24VDC), 16 DO (24VDC), 2 AI (0-10V, 0-20mA); zasilanie 9-30VDC

Kod produktu: HEXE220C114-01

Zaloguj się, by zobaczyć niższe ceny. Dla nowych kont potrzebujemy 24h na przydzielenie rabatu.
2 390,00 PLN brutto 2 939,70 zł
Podatek VAT: 23% , Cena brutto: 2 939,70 PLN

Czas dostawy: 2-8 tyg.
Dostawa: przesyłka kurierska lub odbiór osobisty
Zobacz warunki dostawy »
Produkt objęty jest pomocą techniczną ASTOR
Zobacz szczegóły wsparcia »
Zobacz pełną dokumentację

Wybrane pliki techniczne

Artykuły i informatory

Certyfikaty

Firmware

Karty katalogowe

Podręczniki

Prezentacje i multimedia

Programy instalacyjne

Przykładowe aplikacje i demo

Schematy


Wybrane artykuły bazy wiedzy

Baza wiedzy

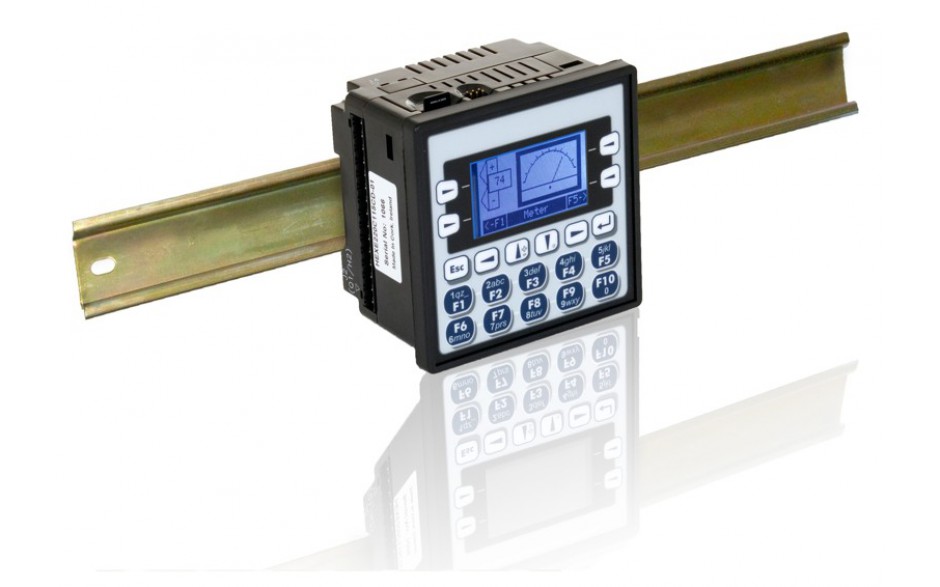

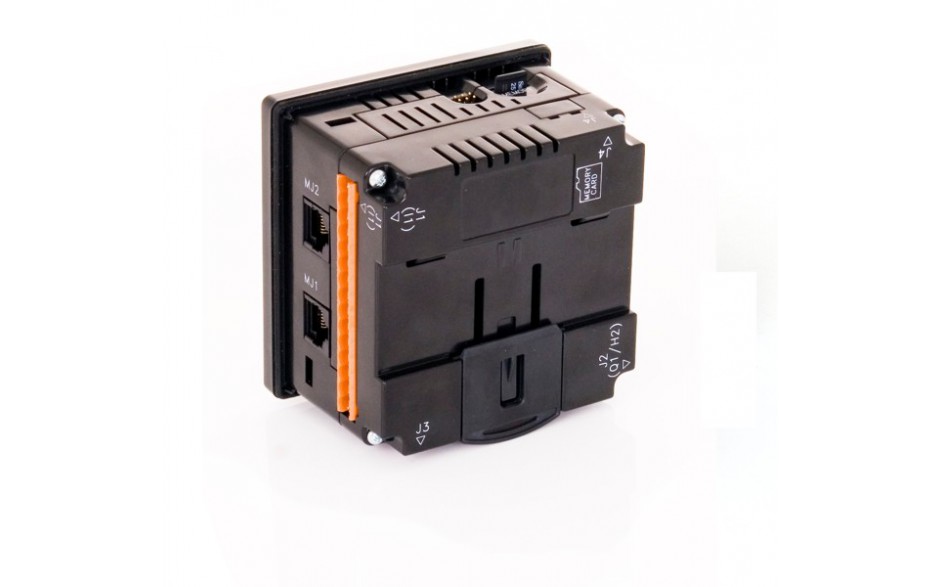

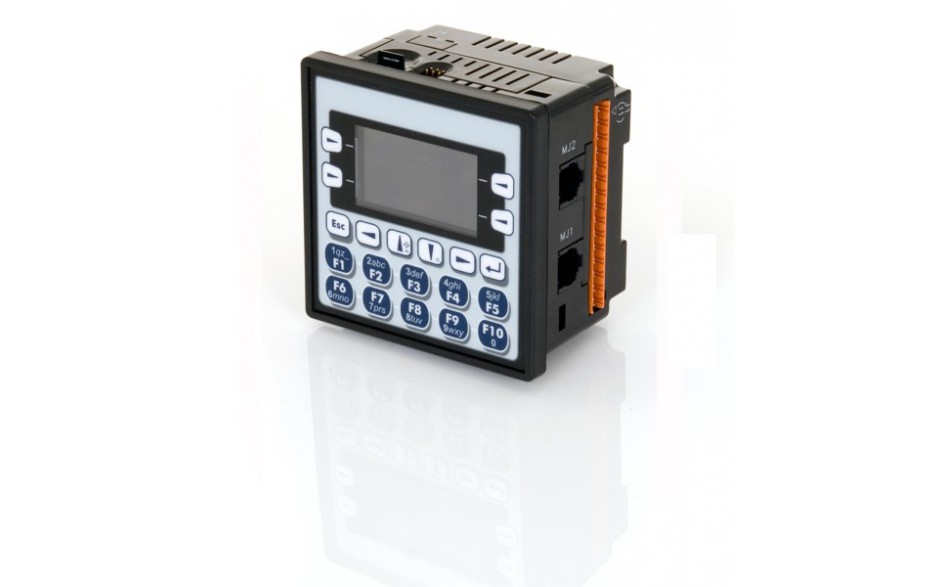

XLe to kompaktowe (96x96x57 mm) i bardzo atrakcyjne cenowo urządzenia należące do rozwiązań serii XL, integrujące w sobie funkcję sterownika oraz panelu operatorskiego. Standardowo posiadają wbudowane sygnały wejściowe i wyjściowe, dwa porty szeregowe oraz klawiaturę alfanumeryczną. Bogate możliwości urządzeń sprawiają, że świetnie nadają się do automatyzacji małych instalacji wymagających obsługi ograniczonej ilości sygnałów oraz komunikacji z innymi urządzeniami.

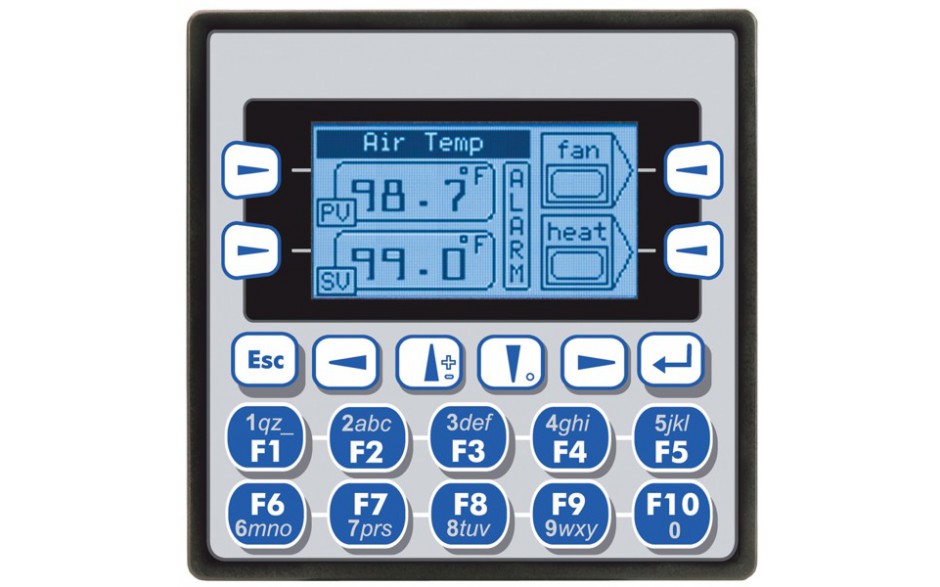

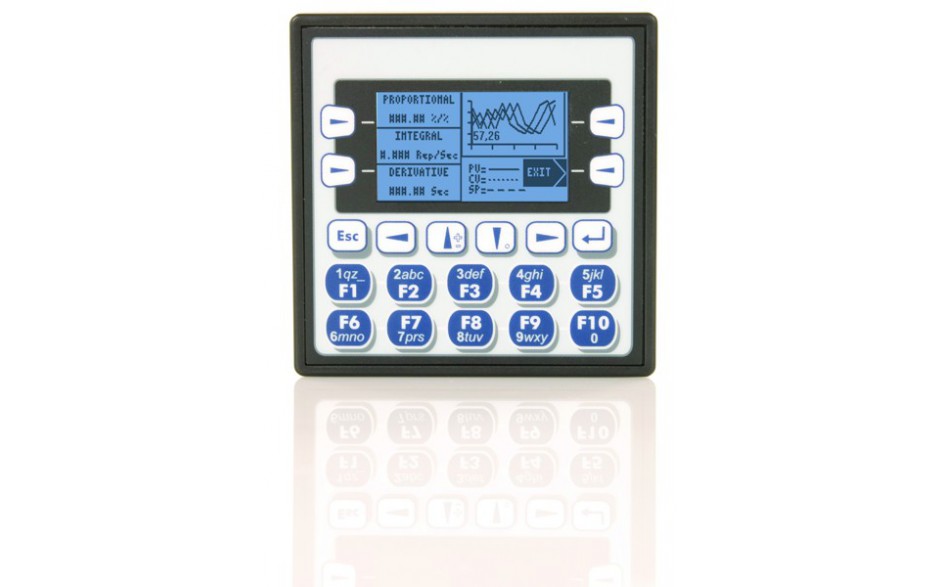

Graficzny, monochromatyczny ekran operatorski o rozdzielczości 128 x 64 piksele cechuje bardzo duży kontrast oraz podświetlanie LED. Dzięki temu wyświetlane informacje są czytelne w każdych warunkach. Oprócz wizualizacji wartości numerycznych, ekran pozwala na wyświetlanie trendów, tabel oraz prostych grafik i animacji. Standardowym wyposażeniem każdego modelu XLe jest klawiatura alfanumeryczna i funkcyjna. Aplikacje wizualizacyjne mogą być przygotowane w kilku językach z możliwością ich dynamicznego przełączania oraz mogą wykorzystywać czcionki importowane prosto z systemu Windows.

XLe posiada 256 KB pamięci przeznaczonej na aplikację sterującą, która wykonywana jest z szybkością 1.2ms/KB pamięci programu - pozwala to na obsługę programów sterujących w czasie rzeczywistym. Dostępne możliwości sprawiają, że rozwiązania te bardzo dobrze sprawdzają się podczas obsługi silników krokowych, falowników, czy innych urządzeń wykonawczych wykorzystywanych w aplikacjach wod-kan, OEM, maszynowych i innych.

Rozwiązania serii XLe w zależności od modelu posiadają wbudowaną obsługę pewnej ilości sygnałów dyskretnych i analogowych. Kanały analogowe mogą współpracować z czujnikami prądowymi, napięciowymi, termoparowymi oraz rezystancyjnymi, natomiast kanały dyskretne występują w wersji tranzystorowej lub przekaźnikowej. Każdy model sterownika XLe posiada wbudowane wejścia licznikowe HSC (10kHz), a modele z wyjściami tranzystorowymi mogą generować impulsy PWM/PTO (10kHz).

Model HEXE220C114
Panel operatorski
Technologia 2.25" LCD, monochromatyczny
Rozdzielczość 128 x 64 piksele
Liczba ekranów 1023
Pamięć  graficzna 1MB
Liczna obiektów na ekrnaie 50
Liczba klawiszy 19
Sterownik PLC
Pamięć programu 256kB
Czas skanu 1.2 ms/kB
Maks. Ilość DI/DO 2048 / 2048
Maks. Ilość AI/AO 512 / 512
Ilość zmiennych rejestrowych 9999
Ilośc zmiennych bitowych 4096
Porty komunikacyjne

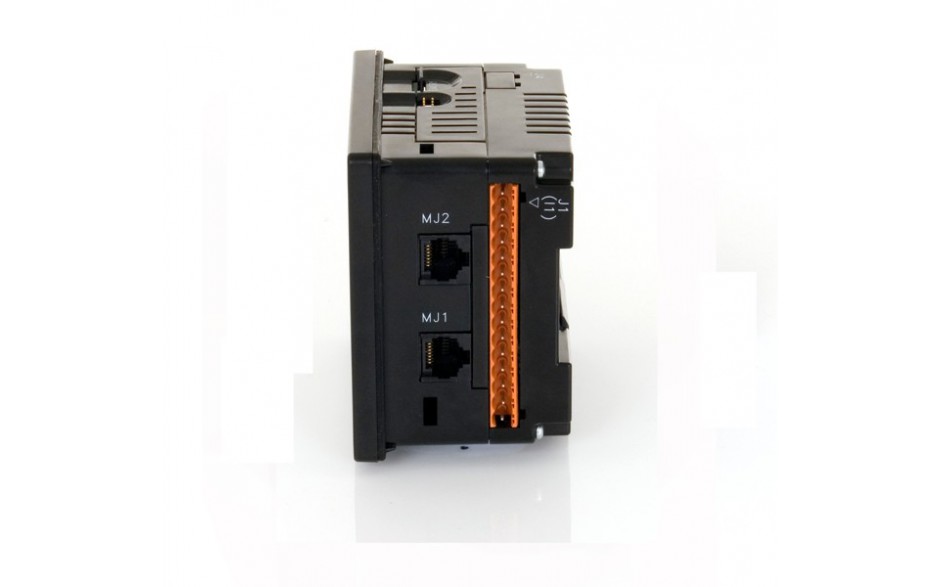

Porty szeregowe COM1 - RS232/422/485, COM2 - RS232/422/485
Port Ethernet brak

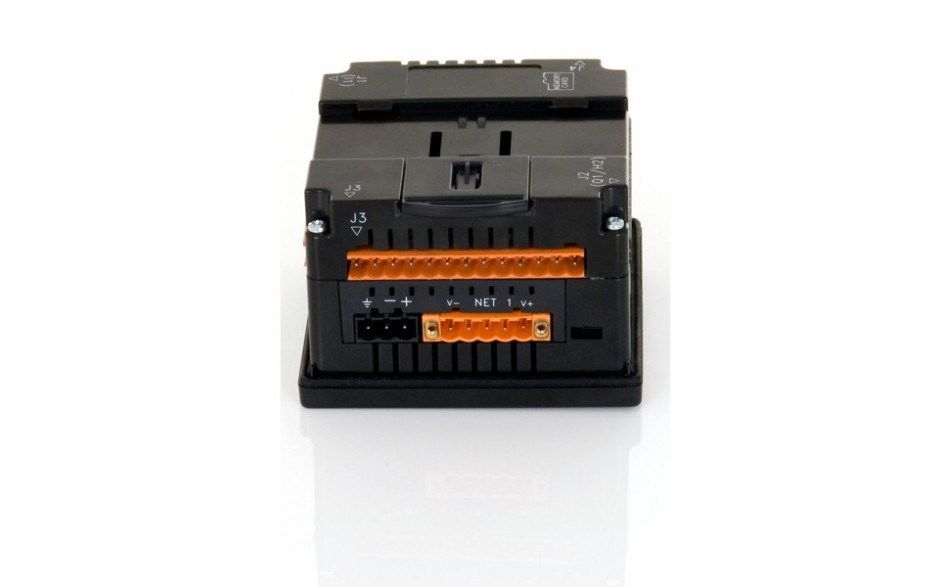

Port CAN tak, (CsCAN, CANopen, DeviceNet, J1939)
Port USB brak

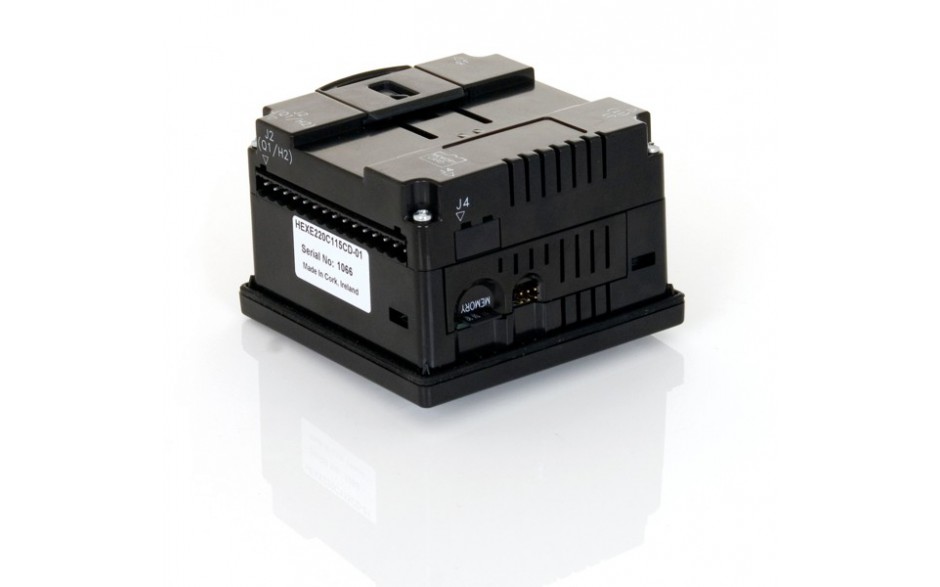

Port MicroSD tak, do 2GB
Sygnały wbudowane
ilość wbudowanych DI 24 (12/24 VDC; 4HSC, 10 kHz)
Ilość wbudowanych DO 16 (24 VDC, 2 PWM 10kHz)
Ilość wbudowanych AI 2 (0-20mA, 4-20mA, 0-10V; 10 bit)
Ilość wbudowanych AO 0
Rozbudowa
Karta rozszerzeń analogowych tak, 2 lub 4 sygnału AO
Obsługa SmartMod tak
Obsługa SmartStix/SmartBlock tak
Obsługa SmartRail nie
Opcje komunikacyjne
Profibus DP Slave tak, HEXPBS
GSM/GPRS tak, HEGSM04
Ethernet tak, HEXEC (Modbus TCP Slave)
Pozostałe parametry
Wymiary 96 x 96 x 57.5 mm
Otwór montażowy 92 x 92 mm
Temperatura pracy sterownika 0-50oC
Temperatura pracy ekranu operatorskiego -10-60oC
Zasilanie 9-30VDC
Zabezpieczenie IP65
Certyfikaty CE, UL, US
