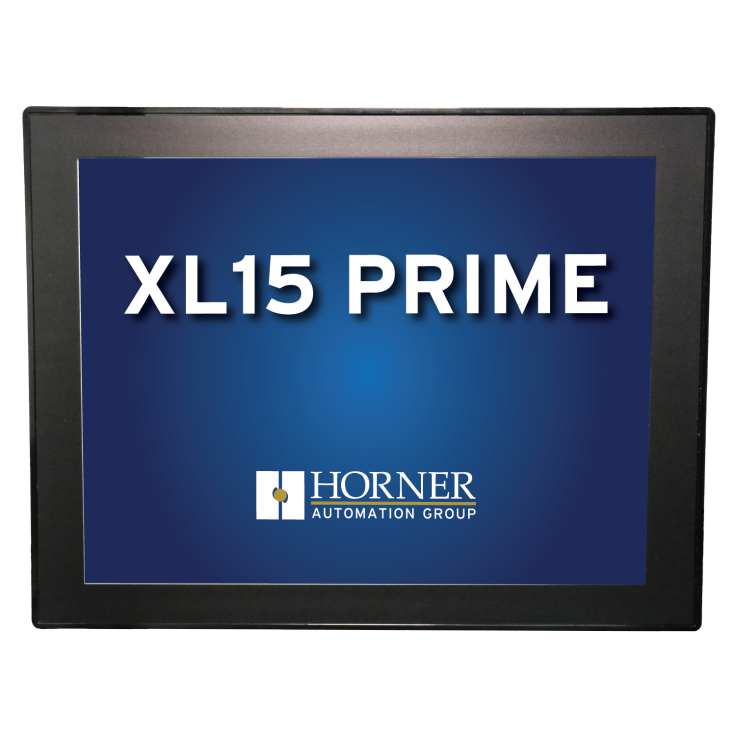

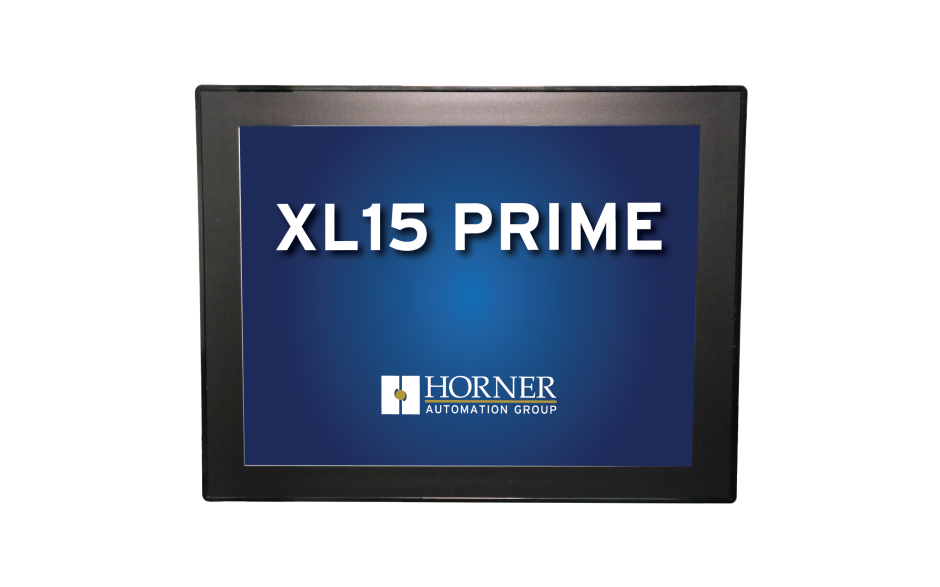

XL15 Prime to największe, zintegrowane rozwiązanie rodziny XL wyposażone w 15” kolorowy ekran operatorski. Dotykowa matryca oraz wirtualne klawisze funkcyjne pozwalają na intuicyjną obsługę urządzenia w aplikacjach małej i średniej wielkości. XL15 Prime charakteryzuje się rozbudowanymi możliwościami komunikacyjnymi dzięki czemu wymiana danych możliwa jest na wiele sposobów. Oprócz tego w urządzeniu zintegrowana została obsługa sygnałów I/O co czyni XL15 Prime bardzo ciekawą alternatywą w stosunku do rozwiązań wykorzystujących osobny sterownik PLC i panel operatorski.
Wbudowane porty komunikacyjne pozwalają na wymianę danych z innymi urządzeniami automatyki oraz na obsługę dodatkowych modułów I/O. Moduły rozszerzeń mogą być podłączane do XL15 Prime w sposób lokalny lub oddalony, a wymiana danych pomiędzy sterownikiem a układem I/O może odbywać się w sieci szeregowej, CsCAN lub Ethernet.
Model | HEXP751C116 |
|||
Panel operatorski | ||||
Technologia | dotykowy, 15" TFT, 16 mln kolorów | |||
Rozdzielczość | 1024 x 768 | |||
Liczba ekranów | 1023 | |||
Liczba obiektów na ekranie | 1023 | |||
Pamięć graficzna | 64 MB | |||
Liczba klawiszy | 7 | |||
Sterownik PLC | ||||
Pamięć programu | 2 MB, IEC61131-3, programowanie na ruchu | |||
Czas skanu | 0.02 ms/kB | |||
Max. Ilość DI/DO | 2048 / 2048 | |||
Max. Ilość AI/AO | 512 / 512 | |||
Ilość zmiennych rejestrowych | 50 000 | |||
Ilość zmiennych bitowych | 16 384 | |||
Porty komunikacyjne | ||||
Porty szeregowe | COM1 - RS232, COM2 - RS485, COM3 - RS232/RS485 | |||
Port Ethernet | 2 x 10/100 Mbps | |||
Port CAN | 2 x CAN (obsługa CsCAN, CANopen, DeviceNet, J1939) | |||
Port USB | 1 x USB typu C, 1 x USB typu A | |||
Port MicroSD | tak, < 32 GB | |||
Sygnały wbudowane | ||||
ilość wbudowanych DI | 12 (12/24 VDC; 4HSC, 500 kHz) | |||
Ilośc wbudowanych DO | 12 (24 VDC, 2PWM 500kHz) | |||
Ilość wbudowanych AI | 6 (0-20mA, 4-20mA, 0-10V, 60mV, RTD, THM; 17 bit) | |||
Ilośc wbudowanych AO | 4 (0-20mA, 4-20mA, 0-10V, 14 bit) | |||
Rozbudowa | ||||
Karta rozszerzeń analogowych | tak, HEXDAC007 (2 AO, mA, V), HEXDAC107 (4 AO, mA, V) |
|||
Obsługa SmartMod/SmartMod+ | tak | |||
Obsługa SmartStix/SmartBlock | tak | |||
Obsługa OCS l/O | tak | |||
Pozostałe parametry | ||||
Wymiary | 364.3 x 281.3 x 71.1 mm | |||
Otwór montażowy | 175 mm x 131.9 mm | |||
Zakres temperatur pracy sterownika | -10 ~ 60oC | |||
Zakres temperatur pracy ekranu operatorskiego | -10 ~ 60oC | |||
Zasilanie | 10-30 VDC | |||
Zabezpieczenie | IP65 | |||
Certyfikaty | CE, UL, US |
