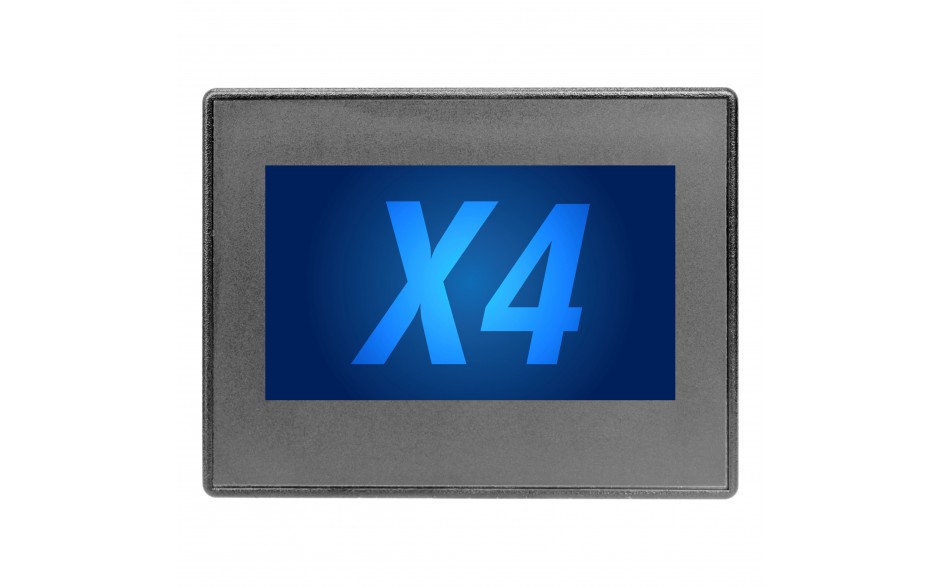

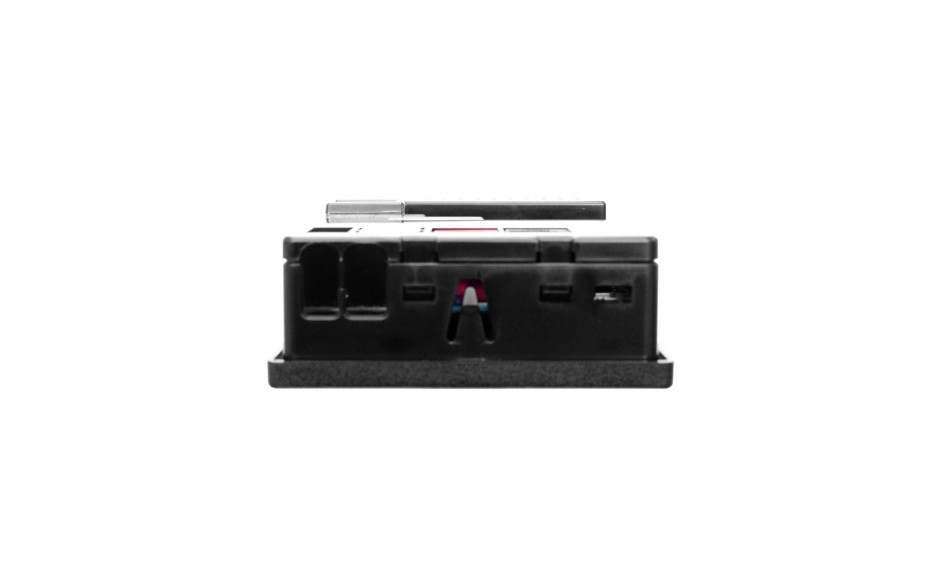

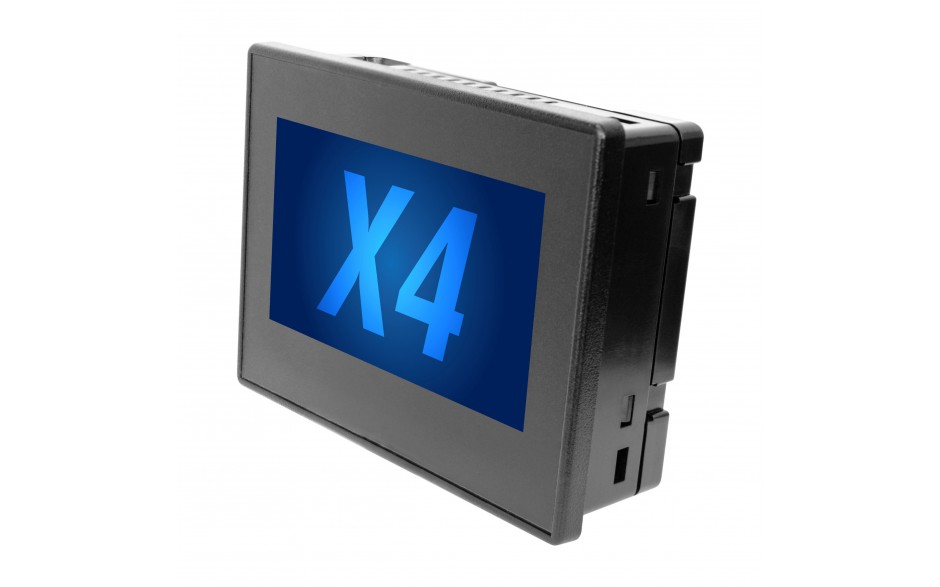

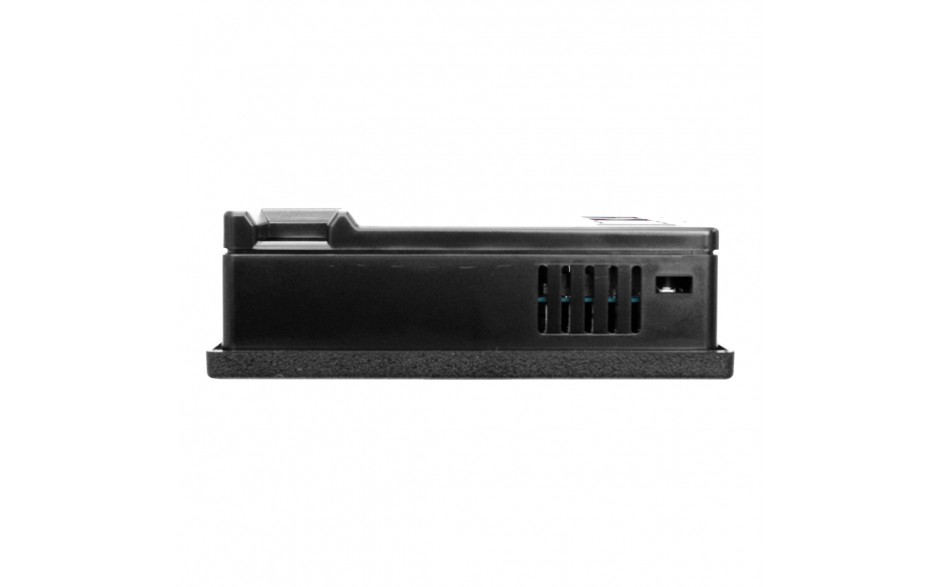

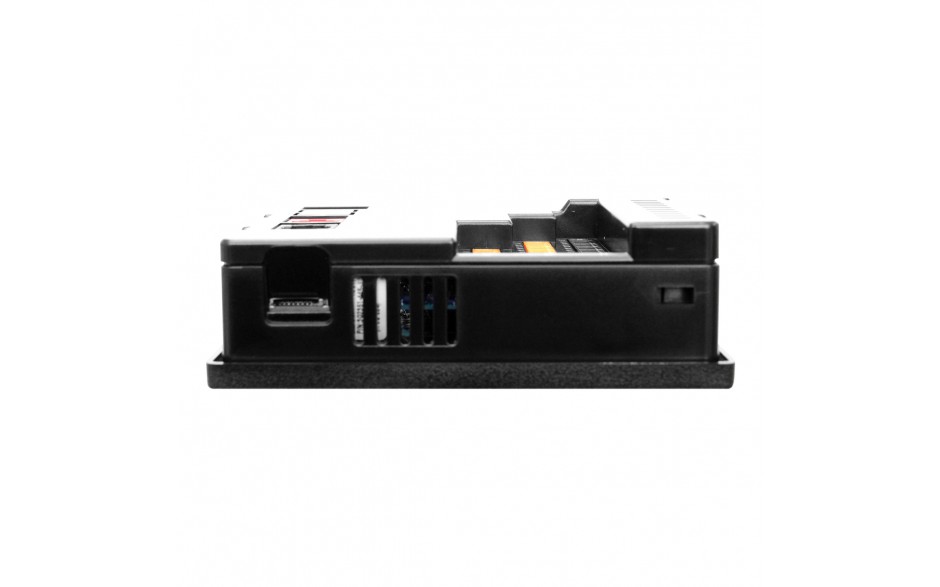

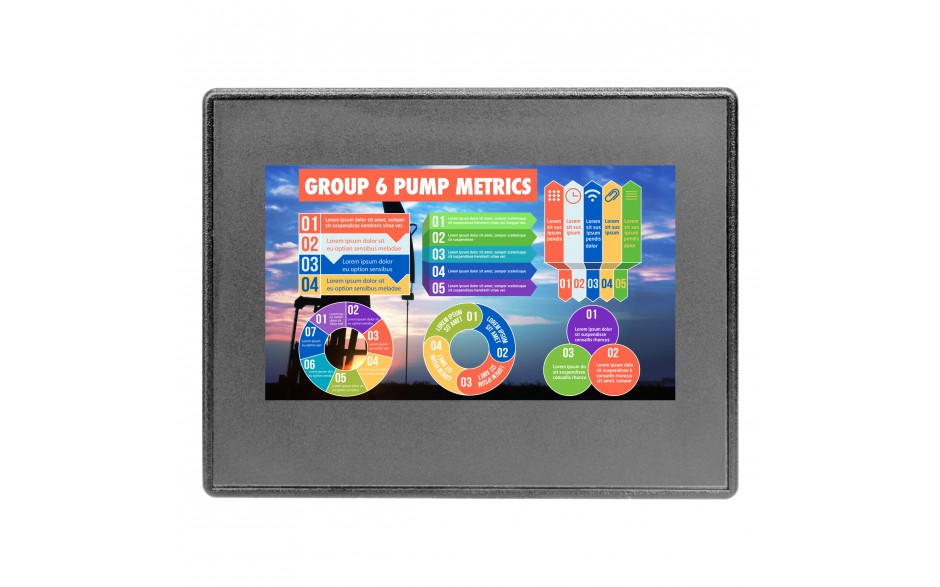

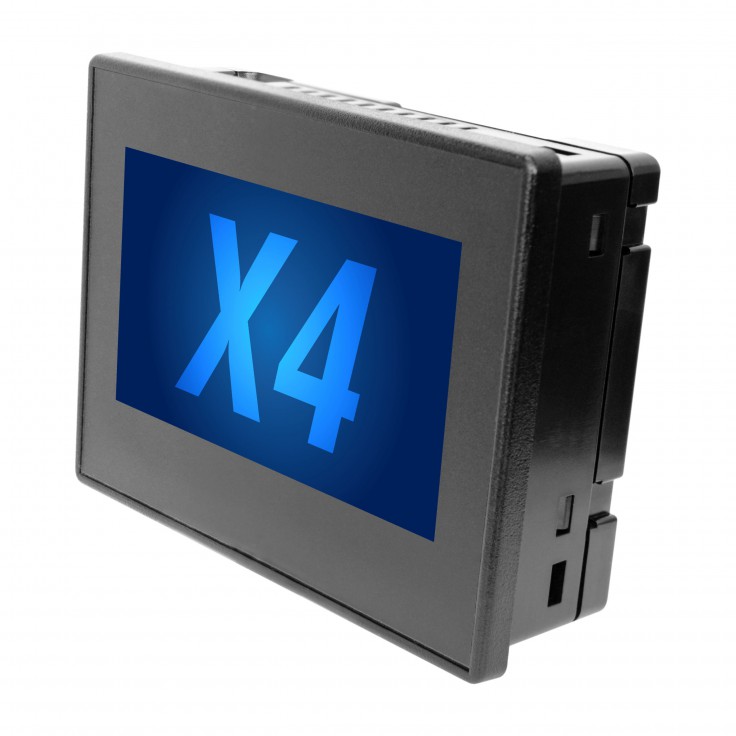

Sterownik PLC z HMI X4 - 4.3"; 12x DI (24 VDC; 4HSC, 500 kHz), 12x DO (24 VDC; 2PWM, 65 kHz), 4x AI (0-20mA; 4-20mA; PT100 RTD), 2x (4-20 mA)

icon-sku Kod produktu: HEX4A

Dostępny icon-available
Zaloguj się, by zobaczyć niższe ceny.
  • Cena jednostkowa przy zakupie 4 i więcej sztuk: 1 190,00 PLN netto, taniej o 38%
Dodaj do porównania
1 890,00 PLN 2 324,70 PLN
brutto, podatek VAT: 23%
Produkty z grupy Sterowniki PLC Horner kupiło już ponad 1526 firm w Polsce.
Przesyłka kurierska - 25 PLN netto   Od 5000 PLN lub odbiór osobisty - bezpłatnie   Warunki dostawy »
Produkt objęty jest pomocą techniczną ASTOR  Szczegóły wsparcia »
Zapłać do 12:00 i prześlij potwierdzenie wpłaty, a produkt będzie u Ciebie następnego dnia.
Możesz zwrócić produkt do 14 dni.


Opis produktu

Horner APG serii X4 to ekonomiczny sterownik PLC zintegrowany z panelem HMI 4.3”, adresowany dla prostych systemów automatyki wymagających rozbudowanych możliwości komunikacyjnych, przy jednoczesnej obsłudze ograniczonej ilości sygnałów obiektowych. X4 jest zaprojektowany do zastosowań przemysłowych i przeznaczony jest do sterowania, monitorowania i rejestrowania parametrów pracy maszyn i urządzeń.

Wbudowane sygnały I/O

  • 12 DI (24 V, 4 HSC 10 kHz)
  • 12 DO (24 V, 2 PWM 65 kHz)
  • 4 AI (4-20 mA, 12 bit)
  • 2 AO (4-20 mA, 12 bit)

Podstawowe cechy

  • integracja sterownika PLC z panelem HMI
  • ekran operatorski 4.3” o rozdzielczości 480 x 272 px
  • 258 kB pamięci programu, programowanie sterownika na ruchu
  • 2 porty szeregowe z obsługą Modbus RTU Master/Slave, ASCII
  • 1 port CAN z obsługą CsCAN
  • port MicroSD 32GB do zbierania danych procesowych, alarmowych
  • obsługa HSC (do 10 kHz) oraz wyjść PWM (do 65 kHz)
  • bezpłatne oprogramowanie narzędziowe Cscape w języku Polskim


Parametry

Model
HEX4A
HEX4R
Panel operatorski
Technologia 4.3" LCD, kolor, dotykowy
Rozdzielczość 480 x 272 px
Liczba ekranów 250
Pamięć graficzna 256 kB
Liczna obiektów na ekranie 30
Liczba klawiszy Klawiatura wirtualna
Sterownik PLC
Pamięć programu logicznego 256 kB
Pamięć ulotna 128 kB
Pamięć wewnętrzna 16 Mb
Całkowita pamieć programu 2.5 Mb
Czas skanu 0.4 ms/kB
Maks. Ilość DI/DO 1024 / 1024
Maks. Ilość AI/AO 256 / 256
Ilość zmiennych rejestrowych (%R) 5000
Ilość zmiennych bitowych (%M, %T) 2048
Porty komunikacyjne
Porty szeregowe COM1 - RS232, COM2 - RS485
Port Ethernet 10/100 Mbps
Port CAN obsługa CsCAN
Port USB tak, miniUSB 2.0, programowanie
Port MicroSD tak, do 32 GB
Wbudowane sygnały wejść-wyjść
Wejścia dyskretne (DI)

12

(24 VDC; 4HSC, 500 kHz)

12

(24 VDC; 4HSC, 500 kHz)

Wyjścia dyskretne (DO)

12

(24 VDC; 2PWM, 65 kHz)

2

(24 VDC; 2PWM, 65 kHz)

Wyjścia dyskretne przekaźnikowe (DOR)

-

-

6

(Relay 3A)

Wejścia analogowe (AI)

4

(0-20mA; 4-20mA; PT100 RTD)

4

(0-20mA; 4-20mA; PT100 RTD)

Wyjścia analogowe (AO)

2

(4-20 mA)

2

(4-20 mA)

Rozdzielczość przetwornika analogowego 12 bit 12 bit
Rozbudowa o dodatkowe sygnały wejść-wyjść
Moduły SmartMod (Modbus RTU) tak, 31 urządzeń
Moduły SmartStix/SmartBlock (ScCAN) tak, 253 urządzenia
Moduły SmartRail (Modbus TCP) tak, 253 urządzenia
Pozostałe parametry
Wymiary 125 x 96 x 31 mm
Otwór montażowy 118.8 x 91 mm
Temperatura pracy sterownika -10-60oC
Temperatura pracy ekranu operatorskiego -10-60oC
Zasilanie 24 VDC ±20%
Zabezpieczenie IP65
Certyfikaty CE, UL, US
