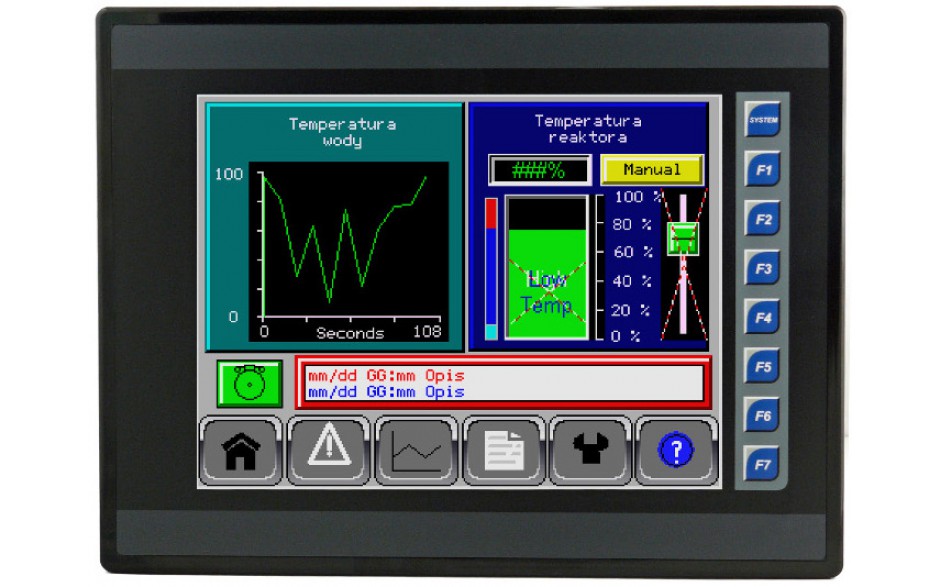

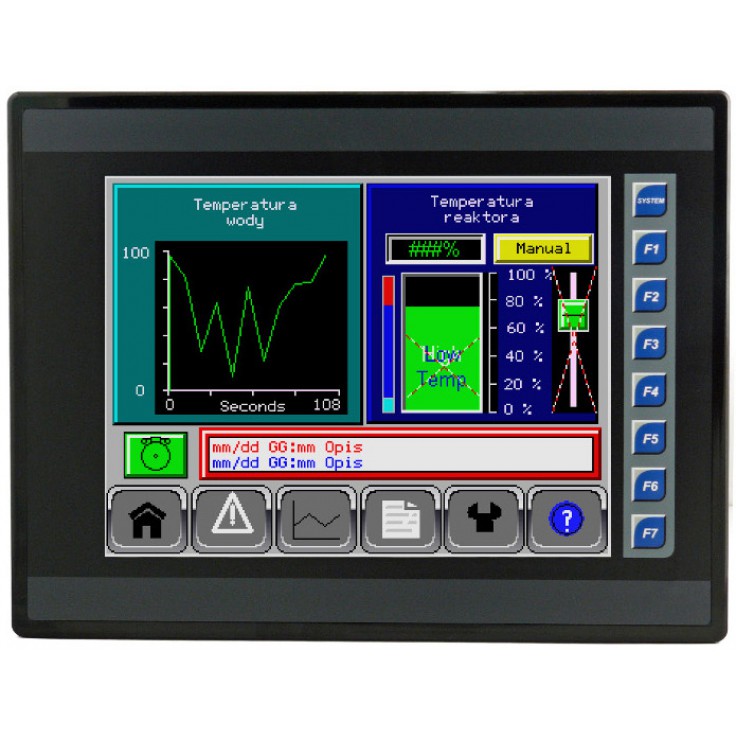

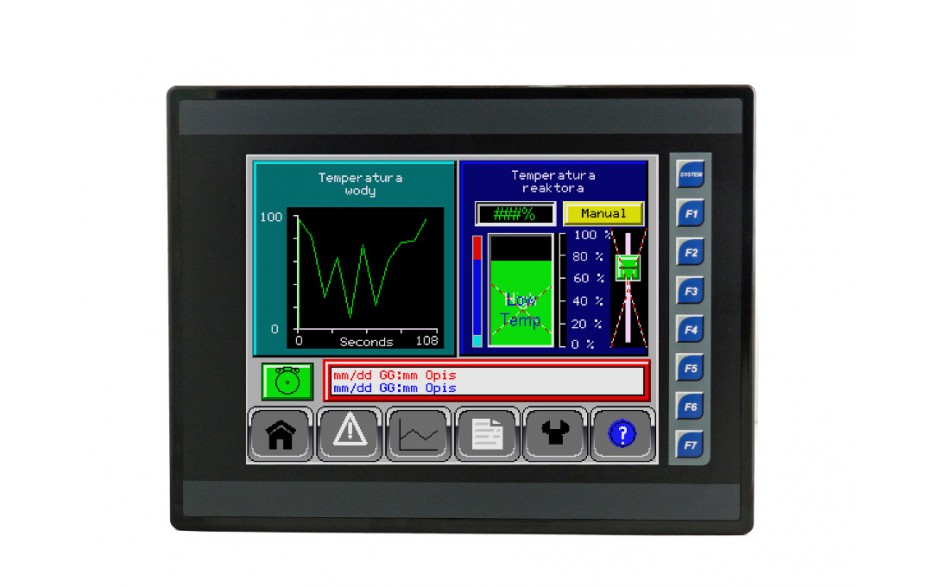

Sterownik PLC z HMI EXL10 - 10", 12 DI (24V, 4 HSC), 12 DO (24V, 2 PWM), 6 AI (0-10V, 0-20mA, 4-20mA, RTD, THM), 4 AO (0-10V, 0-20mA, 4-20mA)

icon-sku Kod produktu: HEXT505C116

Czas dostawy: 2-8 tyg.
Zaloguj się, i zobacz niższe ceny.
12 920,00 PLN 15 891,60 PLN
brutto, podatek VAT: 23%
Produkty z grupy Sterowniki PLC Horner kupiło już 1526 firm w Polsce.

Gwarancja 24 miesięcy



Opis produktu

EXL10 to największe, zintegrowane rozwiązanie rodziny XL wyposażone w 10”, kolorowy ekran operatorski. Dotykowa matryca oraz wbudowane klawisze funkcyjne pozwalają na intuicyjną obsługę urządzenia w aplikacjach małej i średniej wielkości. EXL10 charakteryzuje się rozbudowanymi możliwościami komunikacyjnymi dzięki czemu wymiana danych możliwa jest na wiele sposobów. Oprócz tego w urządzeniu zintegrowana została obsługa sygnałów I/O co czyni EXL10 bardzo ciekawą alternatywą w stosunku do rozwiązań wykorzystujących osobny sterownik PLC i panel operatorski.

Wbudowane porty komunikacyjne pozwalają na wymianę danych z innymi urządzeniami automatyki oraz na obsługę dodatkowych modułów I/O. Moduły rozszerzeń mogą być podłaczane do EXL10 w sposób lokalny lub oddalony, a wymiana danych pomiędzy sterownikiem a układem I/O może odbywać się w sieci szeregowej, CsCAN lub Ethernet.

Wbudowane sygnały I/O

  • 12 DI (12/24 VDC; 4 HSC, 500 kHz)
  • 12 DO (24 VDC, 2 PWM 500kHz)
  • 6 AI (0-20 mA, 4-20 mA, 0-10 V, 60 mV, RTD, THM; 17 bit)
  • 4 AO (0-20 mA, 4-20 mA, 0-10 V, 14 bit)

Główne parametry:

  • rozdzielczość 640x480 px
  • 65k kolorów
  • podświetlenie LED
  • 27 MB pamięci graficznej
  • 5 konfiguracji wbudowanych I/O
  • obsługa protokołów Ethernet: Modbus TCP Client/Server, FTP Server, Ethernet IP, HTTP, SMTP, WebServer
  • RS232 i RS485, obsługa protokołów RS: Modbus RTU Master / Slave, Serial I/O
  • USB typu A i mini B
  • możliwość rozbudowy na sieć GSM/GPRS i Profibus Slave

Parametry

Model HEXT505C116
Panel operatorski
Technologia dotykowy, 10" TFT, 65k kolorów, podświetlenie LED
Rozdzielczość 640 x 480 pikseli
Liczba ekranów 1023
Pamięć graficzna 27 MB
Liczba obiektów na ekranie 300
Liczba klawiszy 7
Sterownik PLC
Pamięć programu 1 MB, IEC61131-3, programowanie na ruchu
Czas skanu 0.013 ms/kB
Max. Ilość DI/DO 2048 / 2048
Max. Ilość AI/AO 512 / 512
Ilość zmiennych rejestrowych 50 000
Ilość zmiennych bitowych 16 384
Porty komunikacyjne
Porty szeregowe COM1 - RS232, COM2 - RS485, COM3 - RS232/RS485
Port Ethernet 2 x 10/100 Mbps
Port CAN 2 x CAN (obsługa CsCAN lub CANopen)
Port USB tak, USB 2.0 Host, USB 2.0 Programming
Port MicroSD tak, < 32 GB
Sygnały wbudowane
ilość wbudowanych DI 12 (12/24 VDC; 4HSC, 500 kHz)
Ilośc wbudowanych DO 12 (24 VDC, 2PWM 500kHz)
Ilość wbudowanych AI 6 (0-20mA, 4-20mA, 0-10V, 60mV, RTD, THM; 17 bit)
Ilośc wbudowanych AO 4 (0-20mA, 4-20mA, 0-10V, 14 bit)
Rozbudowa
Karta rozszerzeń analogowych tak, HEXDAC007 (2 AO, mA, V),
HEXDAC107 (4 AO, mA, V)
Obsługa SmartMod tak
Obsługa SmartStix/SmartBlock tak
Obsługa SmartRail tak
Opcje komunikacyjne
Profibus DP Slave tak, HEXPBS
GSM/GPRS tak, HEGSM04
Ethernet tak
Pozostałe parametry
Wymiary 303.3 x 230.6 x 61.7 mm
Otwór montażowy 288.5 x 216 mm
Zakres temperatur pracy sterownika 0-50oC (opcjonalnie -10 ~ 60oC)
Zakres temperatur pracy ekranu operatorskiego 0-50oC (opcjonalnie -10 ~ 60oC)
Zasilanie 9-30 VDC
Zabezpieczenie IP65
Certyfikaty CE, UL, US
