Canvas 7D; 2 rdzenie; 7" kolor; 2 MB pamięci; RS232; RS485; RS232/485; 2x Ethernet; 2x USB; MicroSD; 2x CAN; 12 DI (4 HSC); 6 DO (przekaźnik 2A); 4 AI (0-10V; 0-20mA; 4-20mA)

Canvas 7D; 2 rdzenie; 7" kolor; 2 MB pamięci; RS232; RS485; RS232/485; 2x Ethernet; 2x USB; MicroSD; 2x CAN; 12 DI (4 HSC); 6 DO (przekaźnik 2A); 4 AI (0-10V; 0-20mA; 4-20mA)

Canvas 7D; 2 rdzenie; 7" kolor; 2 MB pamięci; RS232; RS485; RS232/485; 2x Ethernet; 2x USB; MicroSD; 2x CAN; 12 DI (4 HSC); 6 DO (przekaźnik 2A); 4 AI (0-10V; 0-20mA; 4-20mA)

icon-sku Kod produktu: HE-CV-070D-02

Dostępny icon-available
Zaloguj się, i zobacz niższe ceny.
Porównaj schowek Zapisz w schowku drukuj Drukuj kartę produktu
7 300,00 PLN 8 979,00 PLN
brutto, podatek VAT: 23%
Produkty z grupy Sterowniki PLC Horner kupiło już 1526 firm w Polsce.
dostawa
pta
clock
zwrotMożesz zwrócić produkt do 14 dni.
Gwarancja 24 miesięcy



Opis produktu


Podstawowe informacje

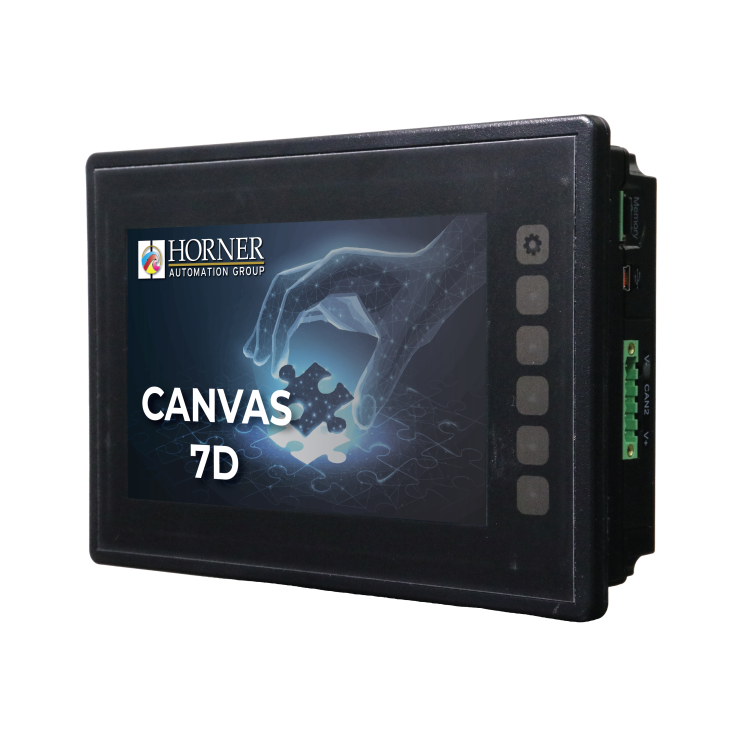

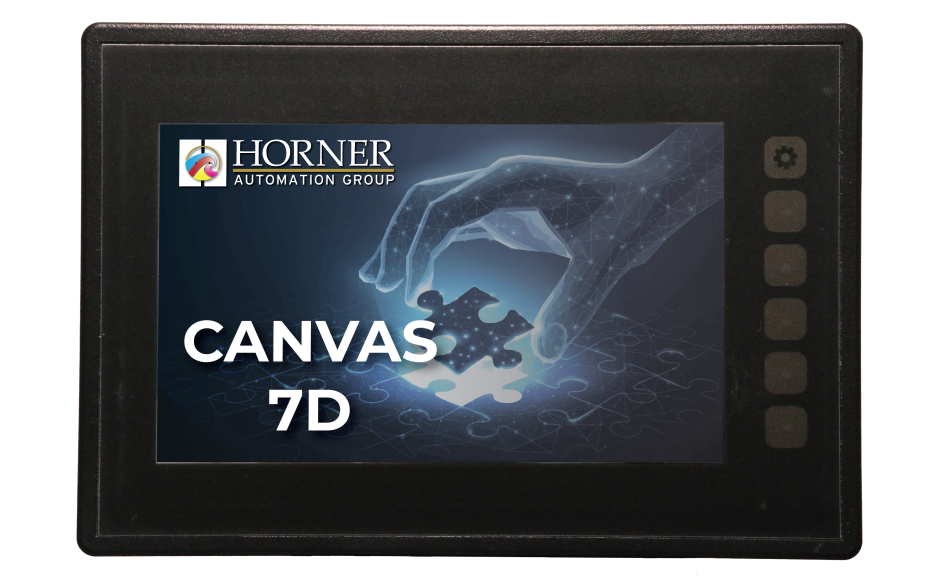

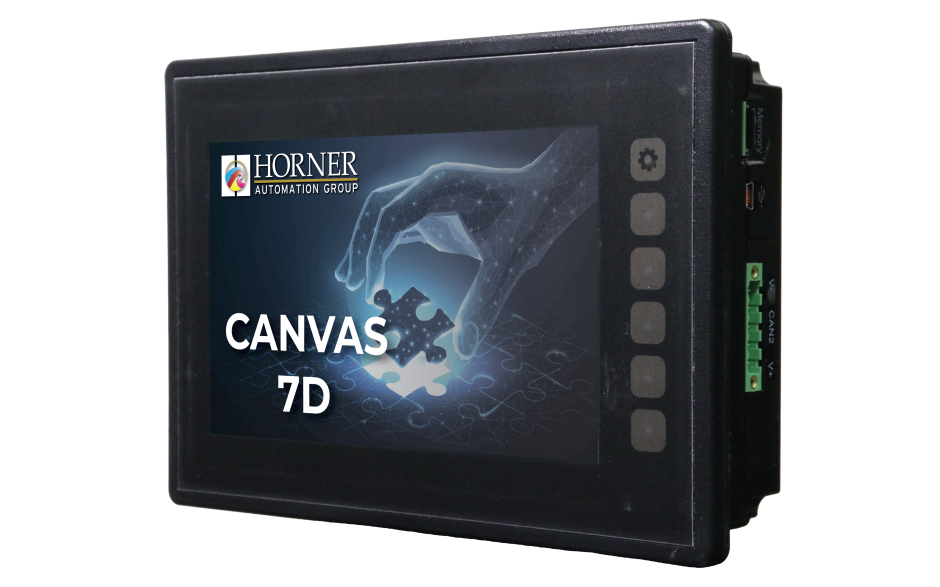

Sterowniki Canvas 7D to kompaktowe, przemysłowe urządzenia rodziny Canvas produkowane przez Horner APG integrujące sterownik PLC oraz kolorowy, dotykowy ekran operatorski HMI o przekątnej 7" z fizycznymi klawiszami funkcyjnymi. Canvas 7D przeznaczony jest do zastosowań w systemach automatyki wymagających bardzo szybkiej realizacji programu sterującego, obsługi kilkunastu sygnałów sterujących, komunikacji bazującej o standard Ethernet oraz wizualizacji w oparciu o wygodny w użytkowaniu ekran operatorski. Sterownik oferuje rozdzielczość 800×480 pikseli, obsługę 32 tysięcy kolorów, podświetlenie LED oraz 64 MB pamięci graficznej, co zapewnia płynne i estetyczne wyświetlanie interfejsu użytkownika. W zakresie komunikacji urządzenie obsługuje protokoły Ethernet, takie jak: Modbus TCP Client/Server, FTP Server, Ethernet IP, HTTP, SMTP oraz WebServer. Dodatkowo wyposażone jest w interfejsy RS232
i RS485, z obsługą protokołów Modbus RTU Master/Slave oraz Serial I/O. Urządzenie posiada również porty USB typu A
i mini B, a jego funkcjonalność może być rozszerzona o komunikację w sieciach GSM/GPRS oraz jako Profibus Slave.

Wbudowane sygnały I/O

  • 12 DI (12/24 VDC; 4 HSC, 500 kHz)
  • 6 DO (przekaźnik 2A)
  • 4 AI (0-20 mA, 4-20 mA, 0-10 V; 12 bit)

Programowanie sterowników realizowane jest z poziomu bezpłatnego narzędzia Cscape, w którym wspólna dla PLC i HMI baza zmiennych sprawia, że konfiguracja urządzenia jest szybka i bardzo intuicyjna. Przemysłowa konstrukcja urządzenia oraz odporność na zakłócenia powodują, że seria Canvas może być z powodzeniem stosowana w środowisku przemysłowym przy sterowaniu i kontroli pracy maszyn, prostych linii technologicznych oraz aplikacji bezobsługowych.

Canvas 7D może być wyposażony we front własnego projektu – dzięki temu będzie lepiej identyfikował się z obiektem na którym pracuje. Oprócz umieszczenia własnego logo oraz schematu kolorów użytkownik może również dopasować opisy klawiszy funkcyjnych ułatwiając operatorom obsługę urządzenia.



Czym charakteryzuje się najnowsza seria sterowników Horner Canvas?

Dwurdzeniowy procesor

Umożliwia przypisanie osobno logiki programu oraz jej wizualizacji. Zwiększa to szybkość wykonywanych operacji w systemach sterowania wymagających większej ilości obliczeń.

Zaawansowany silnik graficzny

Wykorzystanie najnowszego oprogramowania Cscape 10 umożliwia projektowanie w bardziej rozbudowanym interfejsie. Więcej informacji dostępnych TUTAJ.

Funkcjonalności IIOT jako standard

Nie ma potrzeby zakupu dodatkowych licencji koniecznych do obsługi m.in. protokołu MQTT, J1939, obsługi programowania w Enhanced IEC czy dostępu zdalnego Horner WebMI.

Gdzie warto ją zastosować?

Przemysł maszynowy

Sterowniki firmy HORNER APG są chętnie wybierane przez integratorów przy tworzeniu nowych maszyn, dzięki połączeniu funkcji HMI i PLC w jednym, kompaktowym urządzeniu. Ułatwiają szybkie wdrożenie i integrację z innymi systemami automatyki.

Branża WOD-KAN

Sterowniki firmy HORNER APG z powodzeniem pracują w wielu aplikacjach związanych z wodociągami oraz kanalizacją. Funkcjonalności, które w tym pomagają to automatyczne sterowanie pompami i zaworami z wykorzystaniem regulatorów PID, obsługa sygnałów analogowych i cyfrowych odpowiadających m.in. za pomiar przepływu, poziomu, ciśnienia oraz jakości wody, komunikacja przez sieć
i radiomodemy, generowanie alarmów i raportów, możliwość modułowej rozbudowy systemu o kolejne wyspy I/O oraz kompaktowa budowa całego urządzenia.

Edukacja

Seria Canvas to dobry wybór na pierwszy kontakt z programowaniem sterowników PLC dzięki intuicyjnemu środowisku programistycznemu. Firma ASTOR aktywnie współpracuje z wieloma uczelniami i szkołami technicznymi, wspierając nowoczesne nauczanie automatyki w Polsce.

Parametry

Model HE-CV-070D-02
Panel operatorski
Technologia dotykowy, 7" TFT, 32k kolorów, podświetlenie LED
Rozdzielczość 800 x 480 pikseli
Liczba ekranów 1023
Pamięć graficzna 64 MB
Liczba obiektów na ekranie 1023
Liczba klawiszy 6
Sterownik PLC
Pamięć programu NRAM, 2MB, programowanie on-line
Ilość rdzeni 2
Czas skanu 0.02 ms/kB
Max. Ilość DI/DO 2048 / 2048
Max. Ilość AI/AO 512 / 512
Ilość zmiennych rejestrowych 50000
Ilość zmiennych bitowych 16384
Porty komunikacyjne
Porty szeregowe COM1 - RS232, COM2 - RS485, COM3 - RS232/RS485
Port Ethernet 2 x 10/100 Mbps
Port CAN 2 x CAN (obsługa CsCAN lub CANopen)
Port USB 1 x USB typu A, 1 x USB typu mini B
Port MicroSD tak, < 32 GB
Sygnały wbudowane
Ilość wbudowanych DI 12 (12/24 VDC; 4HSC, 500 kHz)
Ilość wbudowanych DO 6 (przekaźnik 2A)
Ilość wbudowanych AI 4 (0-20mA, 4-20mA, 0-10V; 12 bit)
Ilość wbudowanych AO 0
Rozbudowa
Karta rozszerzeń analogowych nie
Obsługa SmartMod tak
Obsługa SmartStix/SmartBlock tak
Obsługa SmartRail tak
Obsługa SmartServo tak
Pozostałe parametry
Wymiary 210.06 x 143.7 x 43.94 mm
Otwór montażowy 189.7 x 131.2 mm
Zakres temperatur pracy sterownika -10 ~ 60oC
Zakres temperatur pracy ekranu operatorskiego -10 ~ 60oC
Zasilanie 10-30 VDC
Zabezpieczenie IP65
Certyfikaty CE, UL, US
