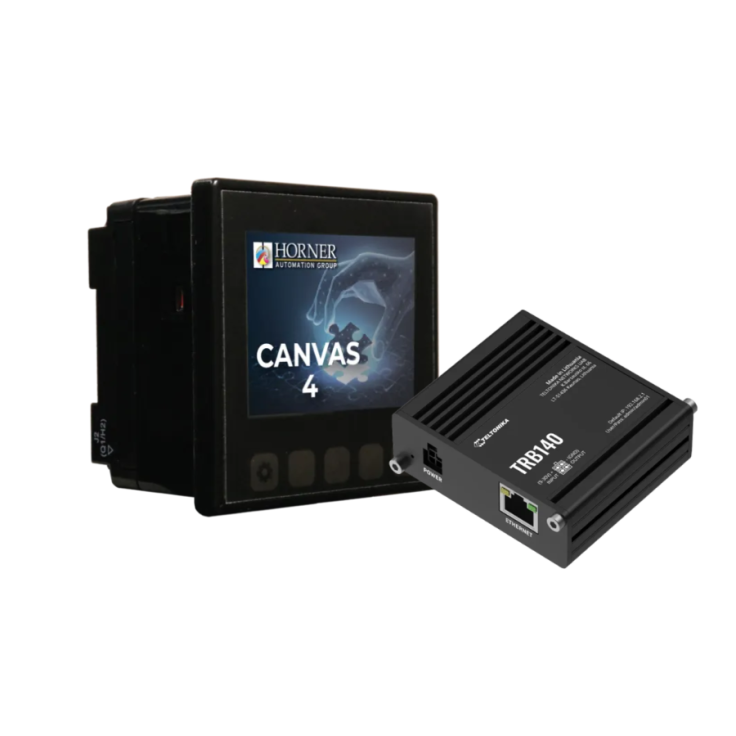

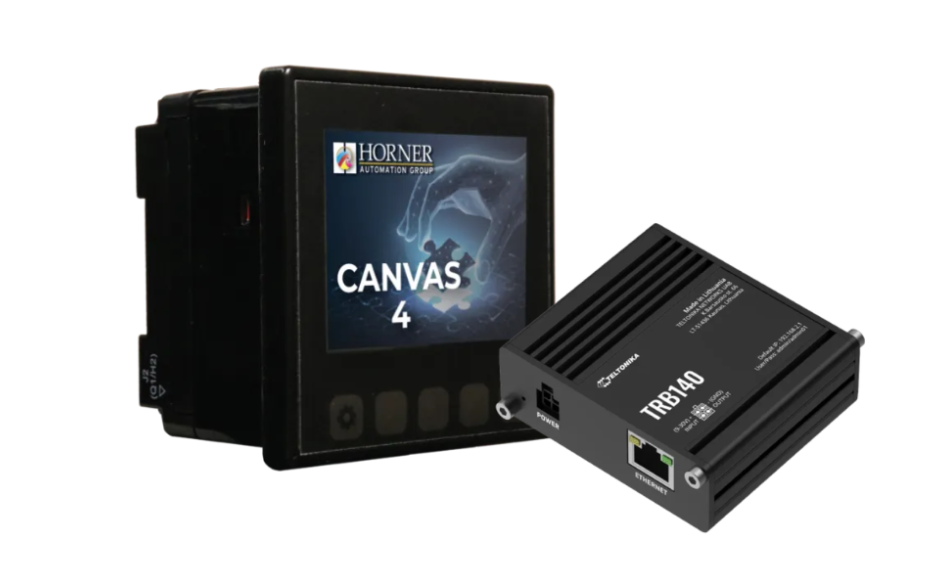

Przygotowaliśmy specjalny zestaw, który łączy ze sobą dwa sprawdzone w licznych instalacjach urządzenia - sterownik CANVAS 4 oraz gateway komórkowy TRB140. Zestaw stanowi kompleksowe rozwiązanie dla systemów rozproszonych, ponieważ łączy wizualizację HMI i obsługę I/O z komunikacją bezprzewodową GSM w standardach 2G/3G/4G LTE.
Programowanie sterowników realizowane jest z poziomu bezpłatnego narzędzia Cscape, w którym wspólna dla PLC i HMI baza zmiennych sprawia, że konfiguracja urządzenia jest szybka i bardzo intuicyjna. Przemysłowa konstrukcja urządzenia oraz odporność na zakłócenia powodują, że seria Canvas może być z powodzeniem stosowana w środowisku przemysłowym przy sterowaniu i kontroli pracy maszyn, prostych linii technologicznych oraz aplikacji bezobsługowych.
Canvas 4 może być wyposażony we front własnego projektu – dzięki temu będzie lepiej identyfikował się z obiektem na którym pracuje. Oprócz umieszczenia własnego logo oraz schematu kolorów użytkownik może również dopasować opisy klawiszy funkcyjnych ułatwiając operatorom obsługę urządzenia.

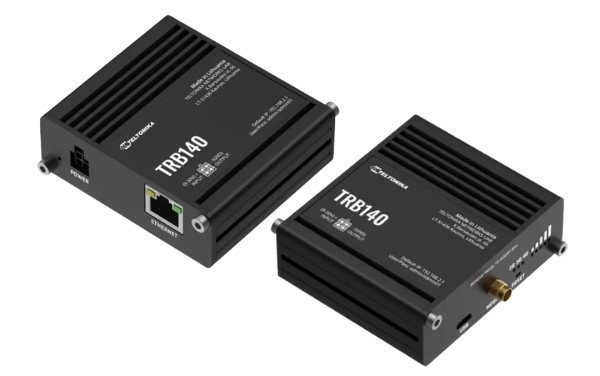

TRB140 to przemysłowy i prosty Gateway komórkowy o kompaktowych wymiarach do „przejścia” z Ethernet na GSM. TRB140 został zamknięty w pełnej aluminiowej obudowie przeznaczony do profesjonalnej komunikacji dla wszystkich technologii GSM 2G/3G/4G. Stworzony do szybkiego uruchamiania aplikacji M2M/IoT dla użytkowników wymagających zaawansowanych funkcji sieciowych, VPN oraz bezpieczeństwa komunikacji.
Posiada pojedyncze, wewnętrzne gniazdo SIM oraz wyprowadzenia dla zewnętrznej anteny GSM. Urządzenie zapewnia bezpieczne i stabilne połączenie z Internetem poprzez sieć komórkową dla zastosowań przemysłowych przy bardzo niskich nakładach finansowych. Bazuje na dedykowanym systemie operacyjnym RutOS, w którym realizowane są niezbędne funkcje bezpieczeństwa.
W pudełku TRB140 znajduje się: Zasilacz EU, 9 W - PR3PUEU3; Kabel ethernetowy, 1,5m - PR2LA15B; Kabel USB 2.0 A na MICRO-USB B - PR2US08M; Antena MOBILE SMA, magnes - PR1KS210
Czym charakteryzuje się najnowsza seria sterowników Horner Canvas?
Umożliwia przypisanie osobno logiki programu oraz jej wizualizacji. Zwiększa to szybkość wykonywanych operacji w systemach sterowania wymagających większej ilości obliczeń.
Wykorzystanie najnowszego oprogramowania Cscape 10 umożliwia projektowanie w bardziej rozbudowanym interfejsie. Więcej informacji dostępnych TUTAJ.
Nie ma potrzeby zakupu dodatkowych licencji koniecznych do obsługi m.in. protokołu MQTT, J1939, obsługi programowania w Enhanced IEC czy dostępu zdalnego Horner WebMI.
Sterowniki firmy HORNER APG są chętnie wybierane przez integratorów przy tworzeniu nowych maszyn, dzięki połączeniu funkcji HMI i PLC w jednym, kompaktowym urządzeniu. Ułatwiają szybkie wdrożenie i integrację z innymi systemami automatyki.
Sterowniki firmy HORNER APG z powodzeniem pracują w wielu aplikacjach związanych z wodociągami oraz kanalizacją. Funkcjonalności, które w tym pomagają to automatyczne sterowanie pompami i zaworami z wykorzystaniem regulatorów PID, obsługa sygnałów analogowych i cyfrowych odpowiadających m.in. za pomiar przepływu, poziomu, ciśnienia oraz jakości wody, komunikacja przez sieć
i radiomodemy, generowanie alarmów i raportów, możliwość modułowej rozbudowy systemu o kolejne wyspy I/O oraz kompaktowa budowa całego urządzenia.
Seria Canvas to dobry wybór na pierwszy kontakt z programowaniem sterowników PLC dzięki intuicyjnemu środowisku programistycznemu. Firma ASTOR aktywnie współpracuje z wieloma uczelniami i szkołami technicznymi, wspierając nowoczesne nauczanie automatyki w Polsce.
| Model | HE-CV-035C-02 |
|||
| Panel operatorski | ||||
| Technologia | dotykowy, 3.5" TFT, 32K kolorów | |||
| Rozdzielczość | 320 x 240 piksele | |||
| Liczba ekranów | 1023 | |||
| Pamięć graficzna | 64 MB | |||
| Liczba obiektów na ekranie | 50 | |||
| Liczba klawiszy | 5 | |||
| Sterownik PLC | ||||
| Pamięć programu | NRAM, 2MB, programowanie on-line | |||
| Ilość rdzeni | 2 | |||
| Czas skanu | 0.02 mS/K | |||
| Maks. Ilość DI/DO | 2048 / 2048 | |||
| Maks. Ilość AI/AO | 512 / 512 | |||
| Ilość zmiennych rejestrowych | 50000 | |||
| Ilość zmiennych bitowych | 16384 | |||
| Porty komunikacyjne | ||||
| Porty szeregowe | COM1 - RS232/485, COM2 - RS485 | |||
| Port Ethernet | tak, 10/100 Mbps | |||
| Port CAN | tak, (CsCAN) | |||
| Port USB | tak, USB 2.0 Host, USB 2.0 Programming | |||
| Port MicroSD | tak, < 32GB | |||
| Sygnały wbudowane | ||||
| Ilość wbudowanych DI | 12 (12/24 VDC; 4HSC, 500 kHz) | |||
| Ilość wbudowanych DO | 6 (przekaźnik 2A) | |||
| Ilość wbudowanych AI | 4 (0-20mA, 4-20mA, 0-10V; 12 bit) | |||
| Ilość wbudowanych AO | 0 | |||
| Rozbudowa | ||||
| Karta rozszerzeń analogowych | nie | |||
| Obsługa SmartMod | tak | |||
| Obsługa SmartStix/SmartBlock | tak | |||
| Obsługa SmartRail | tak | |||
| Pozostałe parametry | ||||
| Wymiary | 96 x 96 x 57.5 mm | |||
| Otwór montażowy | 92 x 92 mm | |||
| Temperatura pracy sterownika | -10-50oC | |||
| Temperatura pracy ekranu operatorskiego | -10-60oC | |||
| Zasilanie | 9-30VDC | |||
| Zabezpieczenie | IP65 | |||
| Certyfikaty | CE, UL, US | |||
