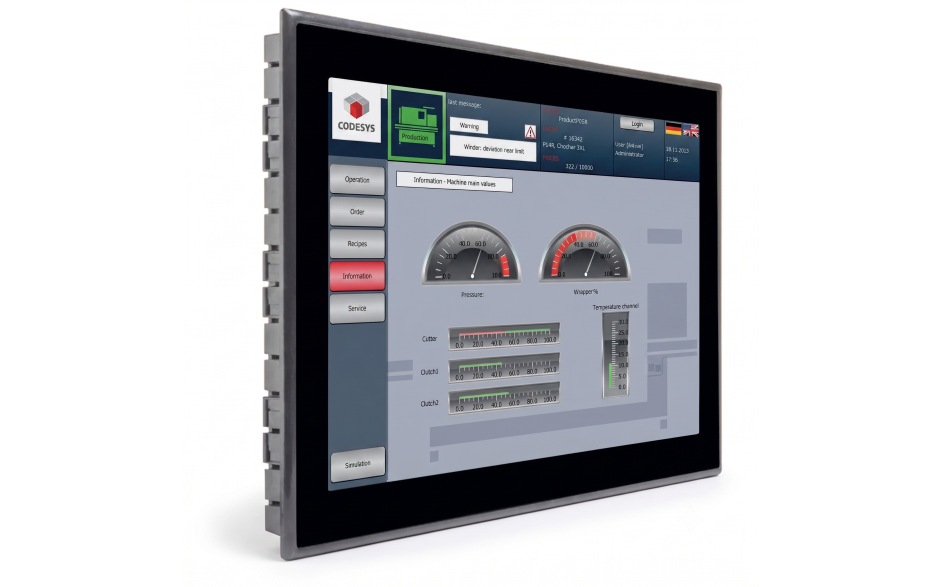

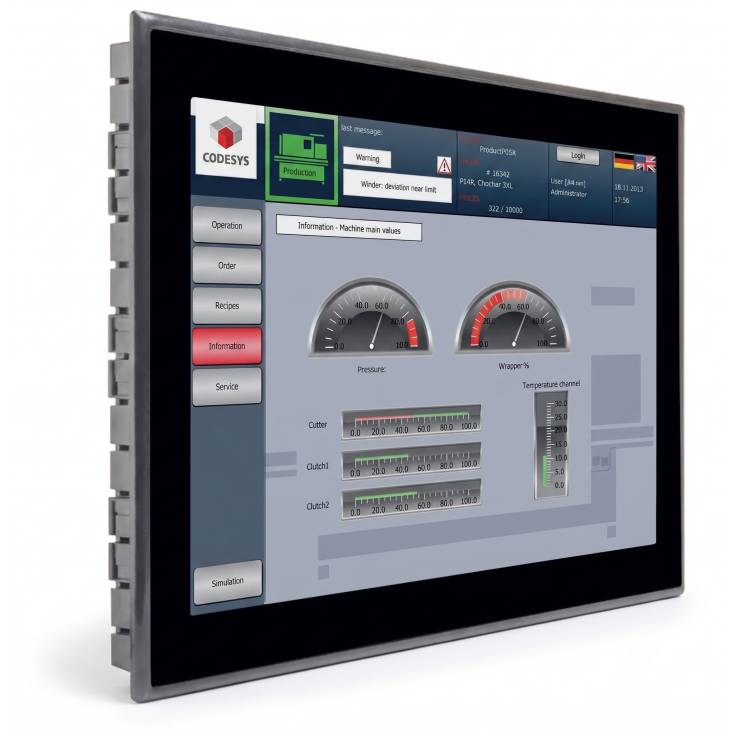

Panel Astraada ONE Compact HMI PI Prime S02 - PLC+HMI to zintegrowany terminal operatorski ze sterownikiem PLC, wyposażony w ekran pojemnościowy multi touch. Panel ten służy do wyświetlania zaawansowanych wizualizacji oraz sterowania procesami, a programowanie układu logiki i interfejsu realizowane jest w standardowym środowisku Codesys 3.5. Terminale te wyznaczają nowy standard wydajności dzięki innowacyjnej architekturze opartej na Raspberry Pi.
Model ten charakteryzuje się wyświetlaczem o przekątnej 10.1" i rozdzielczości WXGA (1280 x 800), co znacząco poprawia komfort użytkowania i umożliwia intuicyjną obsługę. Urządzenie znakomicie sprawdza się podczas pracy w trudnych warunkach przemysłowych – umożliwia pracę w temperaturach od -10 °C do +55 °C oraz posiada klasę szczelności IP54 od frontu.
Panele z tej serii używają dwóch szybkich portów Ethernet (100/1000 Mbps), obsługują standardy takie jak EtherCAT Master, a także technologie Web Visu (HTML5), Target Visu oraz VNC do wyświetlania responsywnych wizualizacji. Ponadto model S02 został rozbudowany o przydatne interfejsy komunikacyjne takie jak CAN, RS232 oraz RS485.
Wizualizacja i program w środowisku Codesys 3.5, bez konieczności korzystania z innych aplikacji.
Wydajny 4-rdzeniowy procesor Raspberry Pi CM4 4x1.5GHz zapewniający szybkie i płynne działanie urządzenia.
Responsywna wizualizacja wspierająca przeglądarki WWW (HTML5), technologię VNC oraz rozwiązania Target Visu i Web Visu.
Ekran pojemnościowy multi touch charakteryzujący się wysoką jasnością i ułatwiający precyzyjną nawigację.
Podczas zakupów w ASTOR możesz liczyć na nasze wsparcie oraz pomoc w odpowiednim doborze produktów. Zapewniamy korzystne rozwiązania, dostosowane do Twoich potrzeb.
Zapewniamy gwarancję na okres aż 30 miesięcy i możliwość zwrotu aż do 14 dni.
Posiadamy lokalny magazyn, który stanowi gwarancję szybkiej wysyłki. Jeśli terminal jest dostępny, a zamówienie zostanie opłacone do godz. 12:00 dostarczmy produkt już następnego dnia.
Oferujemy pomoc techniczną ASTOR w postaci zespołu inżynierów gotowych do wsparcia podczas instalacji i wdrożenia.
| Astraada ONE Compact HMI PI Prime S02 (10") | |
| Przekątna | 10.1" |
| Numer urządzenia | S-01010403-0205 |
| Rozdzielczość | 1280 x 800 pikseli (WXGA) |
| Właściwości ekranu | Ekran pojemnościowy multi touch |
| CPU, pamięć | |
| CPU | Raspberry PI CM4 (4x 1.5 GHz) |
| Pamięć Flash | 8 GB eMMC |
| Pamięć RAM | 1 GB |
| Obszar pamięci z podtrzymaniem (Retain) | 100 kB |
| Wymiary i waga | |

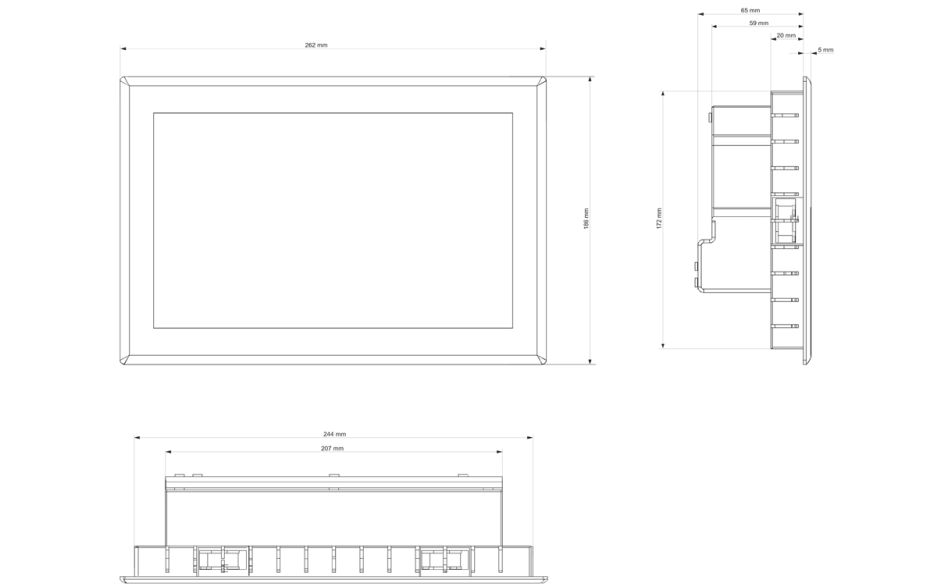

| Wymiary | 260 x 185 x 80 mm |
| Waga | 1.1 kg |
| Warunki użytkowe | |
| Zakres temperatur (praca) | -10 ... +55 st. C |
| Wilgotność | max 85% (bez kondensacji) |
| Transport i przechowywanie | |
| Zakres temperatur | -20 ... +70 st. C |
| Wilgotność | max 85% (bez kondensacji) |
| Obsługa | |
| Montaż | Szafa sterownicza, Opcjonalnie montaż VESA |
| Certyfikacja | CE, Opcjonalnie: UL |
| Środowisko programistyczne | CODESYS V3 (IEC61131-3) / Raspberry PI OS |
| Zabezpieczenia | |
| Stopień ochrony | Tył IP20, front IP54 (opcjonalnie IP65) |
| Odporność na interferencje i emisja | IEC 61000-6-2: 2019, IEC 61000-6-4: 2019 |
| Zasilanie | |
| Napięcie | +24V DC (-20% / +25%) SELV |
| Zabezpieczenie przed zmianą polaryzacji | Tak |
| Interfejs Ethernet / EtherCAT | |
| Liczba/typ | 2x Ethernet (100/1000 Mbps) konfigurowalne jako EtherCAT |
| System połączenia | RJ45 |
| Interfejs USB | |
| Liczba/typ | 2x host USB 3.0 |
| Interfejsy Szeregowe i CAN | |
| RS232/RS485 | 1x Port RS232/485 |
| CAN | 1x Port CAN | Protokoły |
| Protokoły | W standardzie: EtherCAT Master, CANopen Master, Opcjonalnie: Modbus RTU, Modbus TCP, SNMP, OPC UA, J1939, Ethernet/IP, PROFINET, BACnet, KNX |
| Dodatkowe funkcje | |
| Zegar czasu rzeczywistego (RTC) | Tak, z baterią podtrzymującą |
| Slot kart microSD | 1x MicroSD card slot |
| Wentylator | Tak, opcjonalnie |
| Sygnał dźwiękowy (Beeper) | Tak |
| Dodatkowe SSD | Tak, opcjonalnie |
| Ai-Accelorator | Tak, opcjonalnie |
