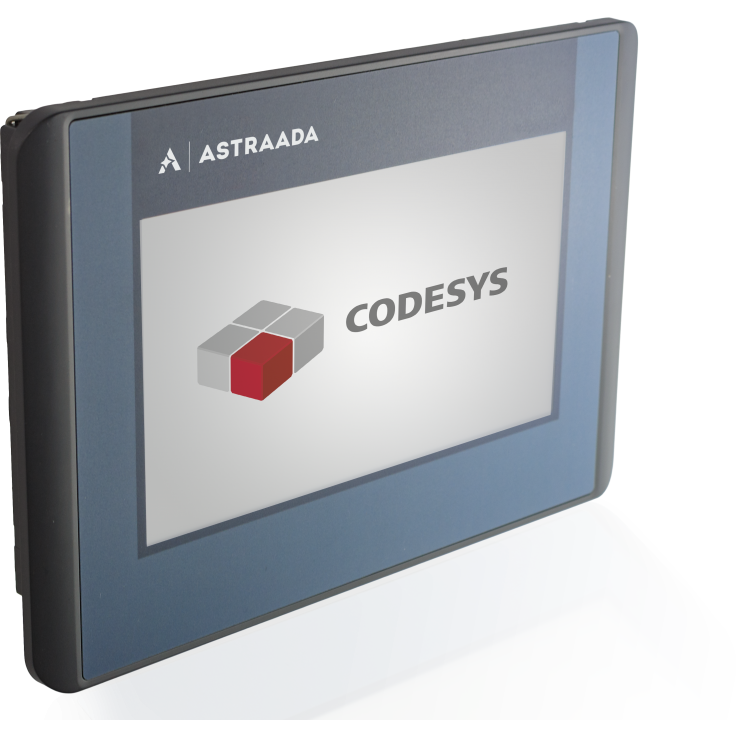

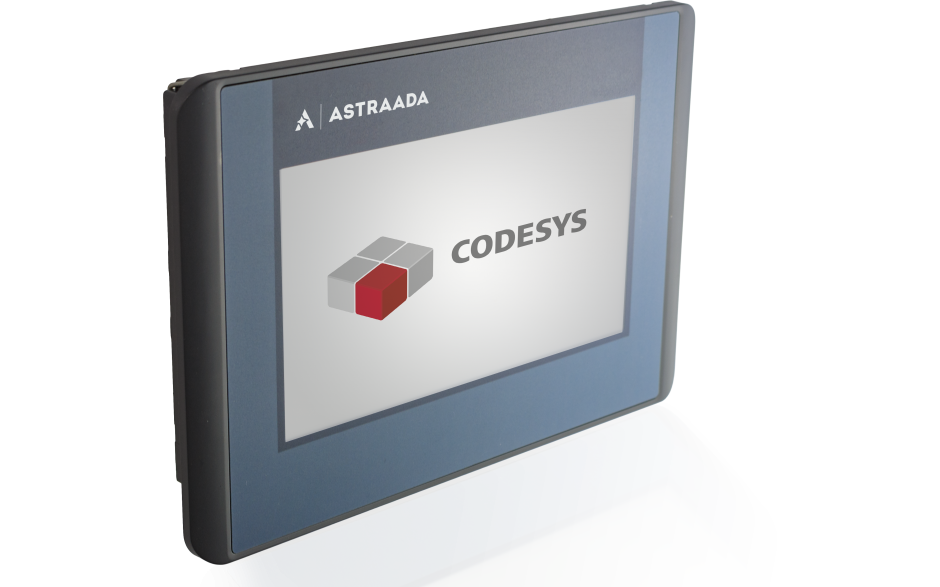

Astraada One Compact HMI to kompaktowe sterowniki PLC zintegrowane z terminalem operatorskim o przekątnej 4.3”. Urządzenia programowane w środowisku Codesys V3, przeznaczone są do sterowania maszynami oraz małymi i średnimi aplikacjami automatyki przemysłowej oraz budynkowej. Najnowsza wersja (v3.5) oprogramowania CODESYS jest wspólnym dla wszystkich urządzeń Astraada One środowiskiem programistycznym. Integruje w sobie zarówno programowanie sterowników, tworzenie wizualizacji procesowych jak i sterowanie serwonapędami. Jedna baza zmiennych nie wymaga ich duplikowania przy tworzeniu programu sterującego oraz wizualizacji, zapewniając przejrzystość architektury, spójność i wysoką szybkość działania.
Oprogramowanie Codesys wymaga zewnętrznych plików target do programowania sterowników. Pliki te nie są domyślnie dołączane do biblioteki oprogramowania. Teraz otrzymasz je bezpłatnie przy zakupie sterownika! Wystarczy dodać je do koszyka razem z wybranym sterownikiem, a cena ulegnie wyzerowaniu -> Sprawdź »
Oprogramowanie można bezpłatnie pobrać i przetestować na zaimplementowanym symulatorze.
Dzięki wydajnemu procesorowi 800MHz i bogatym możliwościom komunikacyjnym seria Astraada One Compact HMI DC2004 pozwala budować wydajne, lokalne systemy sterowania lub łączyć rozproszone układy I/O i systemy napędowe. Poszczególne modele różnią się od siebie przekątną oraz maksymalną rozdzielczością ekranu. Wszystkie z kolei łączy ilość wejść/wyjść oraz łatwość rozbudowy o oddalone układy EtherCAT I/O.
Wbudowana obsługa sygnałów:
Możliwości komunikacyjne:
| DC2004 | |
| Przekątna | 4" |
| Numer urządzenia | 273010000 |
| Rozdzielczość | 430 x 272 pixele |
| Kolory | TFT: 16.7M (24bity/pixel) |
| CPU, pamięć | |
| CPU | 800 MHz ARM CPU |
| Pamięć Flash | 256 MB |
| Pamięć RAM | 256 MB |
| Obszar pamięci z podtrzymaniem | 100 kB (FRAM) |
| Wymiary i waga | |
| Wymiary | 161 x 103 x 57 mm |
| Waga | 450 g |
| Warunki użytkowe | |
| Zakres temperatur | 0 ... +50 st. C |
| Wilgotność | max 85% |
| Transport i przechowywanie | |
| Zakres temperatur | -20 ... +70 st. C |
| Wilgotność | max 85% |
| Obsługa | |
| Montaż | wbudowane zatrzaski |
| Certyfikacja | EN 61010-2-201, EN 61131-2 |
| Środowisko programistyczne | CODESYS V3 (IEC 61131-3) |
| Ekran dotykowy | rezystancyjny |
| Zabezpieczenia | |
| Klasa | 3 |
| Stopień | IP20, front IP65 |
| Odporność na interferencje | EN 61131-2, EN 61000-6-3, dla zastosowań przemysłowych i mieszkaniowych |
| Zasilanie | |
| Napięcie | +24V DC |
| Pobór prądu | 0.3A max 3A |
| Zabezpieczenie przed zmianą polaryzacji | Tak |
| Interfejs Ethernet | |
| Liczba/typ | 1x RS232 / RS485 |
| System połączenia | RJ45 |
| Protokoły |
W standardzie: EtherCAT, CAN, CANOpen, Modbus TCP/IP, Modbus RTU |
| Interfejs EtherCAT | |
| Liczba/typ | 1x EtherCAT (EtherCAT master) |
| System połączenia | RJ45 |
| Interfejs USB | |
| Liczba/typ | 1x host USB 2.0/USB plug port A |
| Liczba cykli | max 1000 |
| Interfejs CAN bus | |
| Liczba/typ | 1x CAN bus |
| Protokoły | CAN-Bus i/lub CANopen master |
| Interfejs COM | |
| Liczba/typ | 1x RS232/RS485 |
| Protokoły | Modbus RTU |
| Dodatkowe funkcje | |
| Zegar czasu rzeczywistego | Tak, z baterią podtrzymującą |
| Slot kart microSD | 1x microSD card |
| I/O | |
| Wejścia cyfrowe | 4x |
| Wyjścia cyfrowe | 4x (0.5A) |
| Wejścia analogowe |
2x (-10...+10V, PT100/PT1000 dwużyłowe) |
| Bateria | |
| Typ | Panasonic VL2020 lub podobna |
| Przechowywanie | 1 rok bez napięcia |
| Powierzchnia ekranu | |
| Zakres temperatur | -40...+85 st. C |
