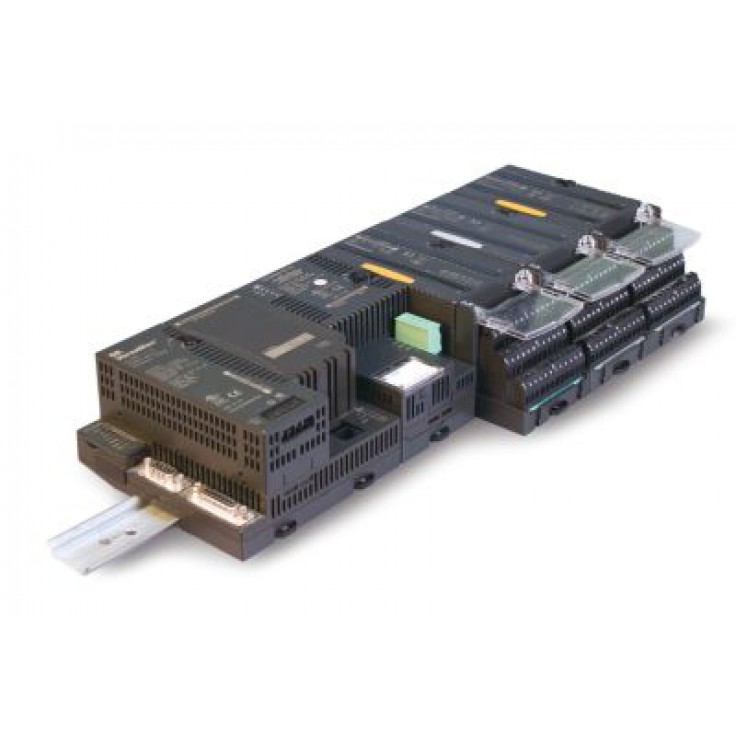

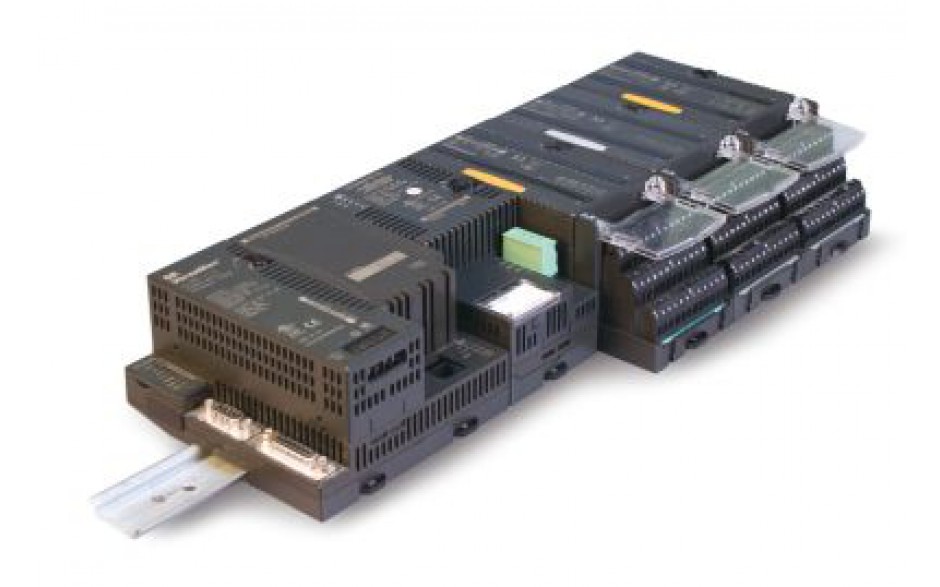

VersaMax - 32 wyjścia dyskretne 12/24 VDC, 0.5 A, logika dodatnia.

icon-sku Kod produktu: IC200MDL750

Zaloguj się, by zobaczyć niższe ceny. Dla nowych kont potrzebujemy 24h na przydzielenie rabatu.
1 050,00 PLN brutto 1 291,50 PLN
Podatek VAT: 23% , Cena brutto: 1 291,50 PLN

Dostępny icon-available
Dostawa:   Przesyłka kurierska - 25 PLN netto
Od 5000 PLN lub odbiór osobisty - bezpłatnie
Zobacz warunki dostawy »
Produkt objęty jest pomocą techniczną
ASTOR
Zobacz szczegóły wsparcia »
Zobacz pełną dokumentację

Wybrane pliki techniczne

Certyfikaty

Firmware

Karty katalogowe

Pliki pozostałe

Podręczniki

Prezentacje i multimedia

Programy instalacyjne

Przykładowe aplikacje i demo

Schematy


Wybrane artykuły bazy wiedzy

Baza wiedzy

Moduł MDL750 posiada 32 punkty wyjściowe w dwóch grupach po 16 punktów. Wyjścia modułu działają w logice dodatniej.

Moduł MDL750 wymaga zastosowania zewnętrznego zasilania urządzeń wyjściowych prądem stałym. Każdy moduł jest obsługiwany przez jednostkę centralną (CPU) lub interfejs komunikacyjny (NIU).

Moduł MDL750 obsługuje tryb 12 VDC od wersji B.

Stan każdego z wyjść wskazywany jest za pomocą jednej z trzydziestu dwóch diod LED umieszczonych na płycie czołowej modułu (kolor zielony).

Zielona dioda LED oznaczona OK wskazuje obecność napięcia zasilającego moduł z magistrali sterownika.

Zielona dioda LED oznaczona FLD PWR świeci się, gdy do modułu doprowadzone jest zasilanie zewnętrzne.

Parametry

Liczba punktów
32 (2 grupy)
Nominalne napięcie zasilania wyjść
12/24 VDC
Zakres napięć zasilających
10.2 ÷ 30 VDC
Maksymalny pobór prądu z 5 V magistrali
90 mA
Odporność napięciowa izolacji pomiędzy obwodami wyjściowymi a obwodami logicznymi i masą
250 VAC przy pracy ciągłej
1500 VAC przez 1 minutę
Odporność napięciowa izolacji pomiędzy grupami wyjść
250 VAC przy pracy ciągłej
1500 VAC przez 1 minutę

Parametry wejść i wyjść

Parametry wyjść
Maksymalny spadek napięcia na wyjściu
0.3 V
Maksymalne obciążenie prądowe
0.5 A (rezystancyjne) przy 30 VDC
Maksymalny prąd rozruchowy
2.0 A przez 100 ms
Maksymalny upływ prądu na wyjściu
0.5 mA przy 30 VDC
Maksymalny czas reakcji przy załączaniu
0.2 ms
Maksymalny czas reakcji przy wyłączaniu
1.0 ms
Zabezpieczenia
brak zabezpieczenia
Punkt zadziałania zabezpieczenia przeciążeniowego
brak zabezpieczenia
