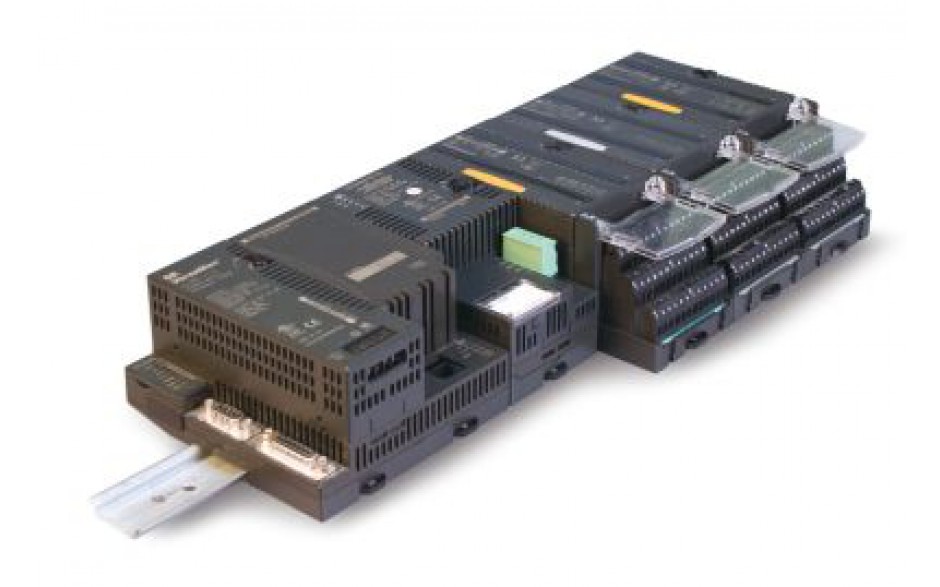

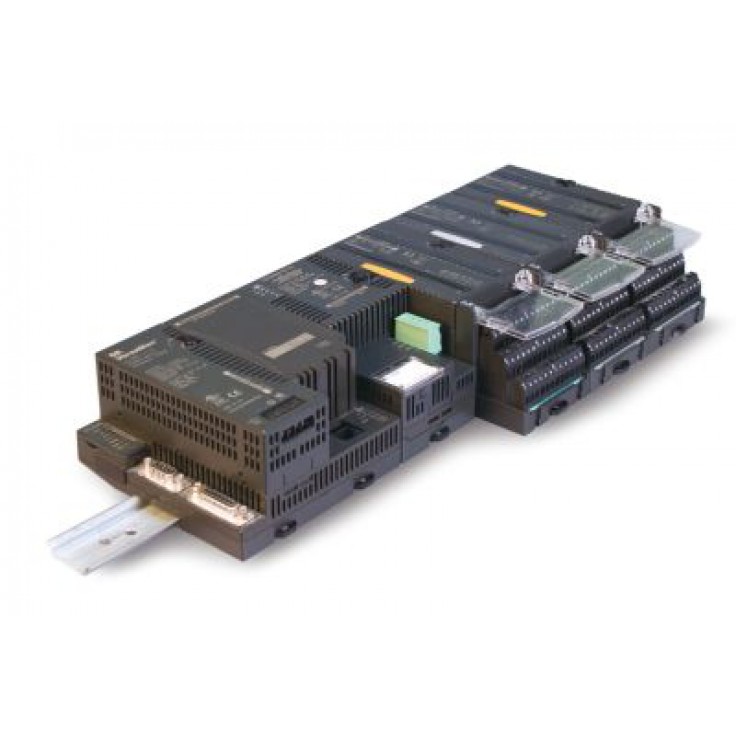

VersaMax - Moduł 32 wejść dyskretnych 24VDC

Kod produktu: IC200MDL650

Zaloguj się, by zobaczyć niższe ceny. Dla nowych kont potrzebujemy 24h na przydzielenie rabatu.
820,00 PLN brutto 1 008,60 zł
Podatek VAT: 23% , Cena brutto: 1 008,60 PLN

Dostępny
Dostawa: przesyłka kurierska lub odbiór osobisty
Zobacz warunki dostawy »
Produkt objęty jest pomocą techniczną ASTOR
Zobacz szczegóły wsparcia »
Zobacz pełną dokumentację

Wybrane pliki techniczne

Moduł MDL650 jest modułem o 32 punktach wejściowych, działający w logice dodatniej lub ujemnej. Wejścia są zgrupowane w czterech grupach po 8 punktów.

Moduł jest zasilany z magistrali sterownika i obsługiwany przez jednostkę centralną (CPU) lub interfejs komunikacyjny (NIU).

Stan każdego z wejść wskazywany jest za pomocą jednej z trzydziestu dwóch zielonych diod LED umieszczonych na płycie czołowej modułu.

Zielona dioda LED oznaczona OK wskazuje obecność napięcia zasilającego moduł z magistrali sterownika.

Moduł umożliwia również filtrację sygnałów wejściowych w celu wyeliminowania potencjalnego wpływu krótkotrwałych zakłóceń elektrycznych (takich jak piki napięcia) na sygnały wejściowe. Stałą czasową filtra można skonfigurować na 0 ms, 1 ms i 7 ms. Domyślnie wynosi ona 1 ms, co daje całkowity czas reakcji o wartości 1,5 ms.

IC200MDL650
Liczba punktów
32 (4 grupy)
Napięcie nominalne
24 VDC
Zakres napięć roboczych
0 ÷ 30 VDC
Maksymalny pobór prądu z magistrali 5 V
50 mA
Odporność napięciowa izolacji pomiędzy grupami wejść
250 VAC przy pracy ciągłej
1500 VAC przez 1 minutę
Odporność napięciowa izolacji pomiędzy obwodami wejściowymi a obwodami logicznymi i masą
250 VAC przy pracy ciągłej
1500 VAC przez 1 minutę
Parametry wejść
Napięcie w stanie aktywnym
15 ÷ 30 VDC
Napięcie w stanie nieaktywnym
0 ÷ 5 VDC
Minimalny prąd w stanie aktywnym
2 ÷ 5.5 mA
Maksymalny prąd w stanie nieaktywnym
0 ÷ 0.5 mA
Maksymalny czas reakcji przy załączaniu
0.5 ms
Maksymalny czas reakcji przy wyłączaniu
0.5 ms
Maksymalna impedancja wejść
10 kΩ
Konfigurowalny filtr sygnałów wejściowych
0 ms
1 ms (domyślnie)
7 ms
