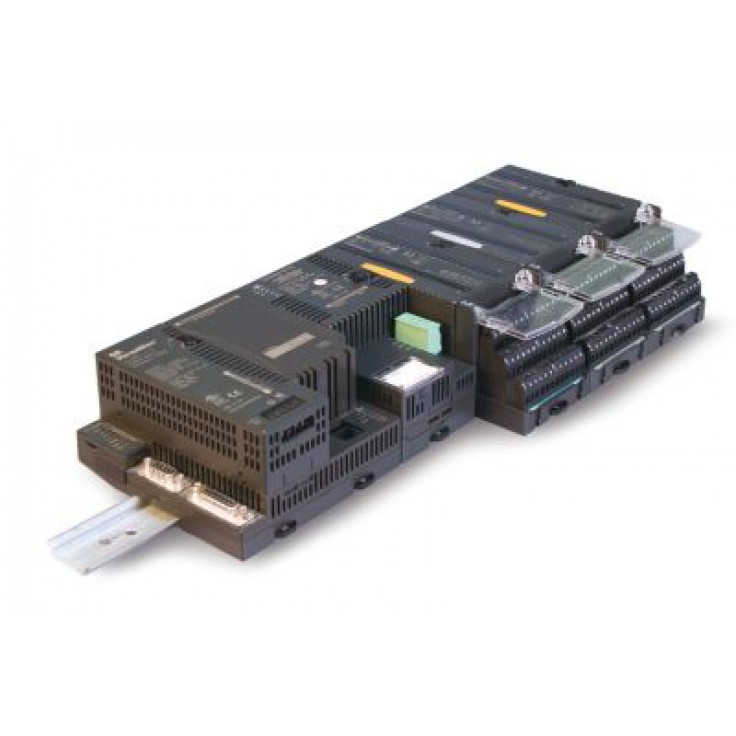

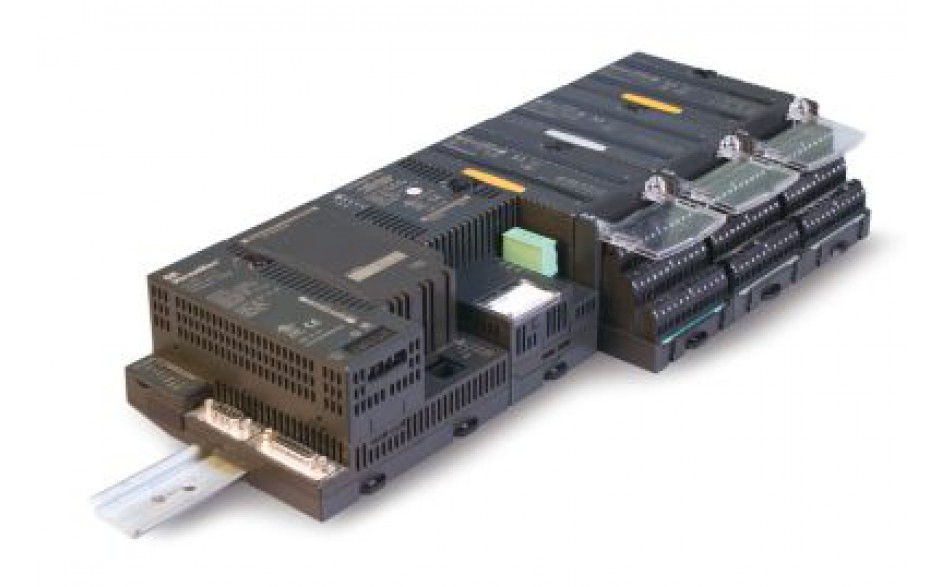

Moduł MDL640 jest modułem o 16 punktach wejściowych, działający w logice dodatniej lub ujemnej. Wejścia są zgrupowane w dwóch grupach po 8 punktów.
Moduł jest zasilany z magistrali sterownika i obsługiwany przez jednostkę centralną (CPU) lub interfejs komunikacyjny (NIU).
Stan każdego z wejść wskazywany jest za pomocą jednej z szesnastu zielonych diod LED umieszczonych na płycie czołowej modułu.
Zielona dioda LED oznaczona OK wskazuje obecność napięcia zasilającego moduł z magistrali sterownika.
Moduł umożliwia również filtrację sygnałów wejściowych w celu wyeliminowania potencjalnego wpływu krótkotrwałych zakłóceń elektrycznych (takich jak piki napięcia) na sygnały wejściowe. Stałą czasową filtra można skonfigurować na 0 ms, 1 ms i 7 ms. Domyślnie wynosi ona 1 ms, co daje całkowity czas reakcji o wartości 1,5 ms.
| Liczba punktów | |
| Napięcie nominalne | |
| Zakres napięć roboczych | |
| Maksymalny pobór prądu z magistrali 5 V | |
| Odporność napięciowa izolacji pomiędzy grupami wejść | 1500 VAC przez 1 minutę |
| Odporność napięciowa izolacji pomiędzy obwodami wejściowymi a obwodami logicznymi i masą | 1500 VAC przez 1 minutę |
| Napięcie w stanie aktywnym | |
| Napięcie w stanie nieaktywnym | |
| Prąd w stanie aktywnym | |
| Maksymalny prąd w stanie nieaktywnym | |
| Maksymalny czas reakcji przy załączaniu | |
| Maksymalny czas reakcji przy wyłączaniu | |
| Maksymalna impedancja wejść | |
| Konfigurowalny filtr sygnałów wejściowych | 1 ms (domyślnie) 7 ms |
