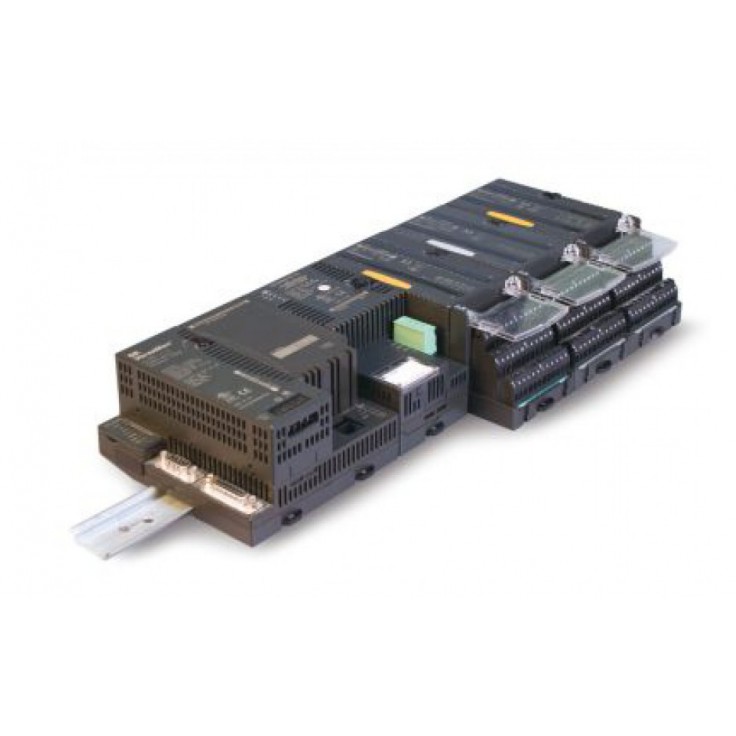

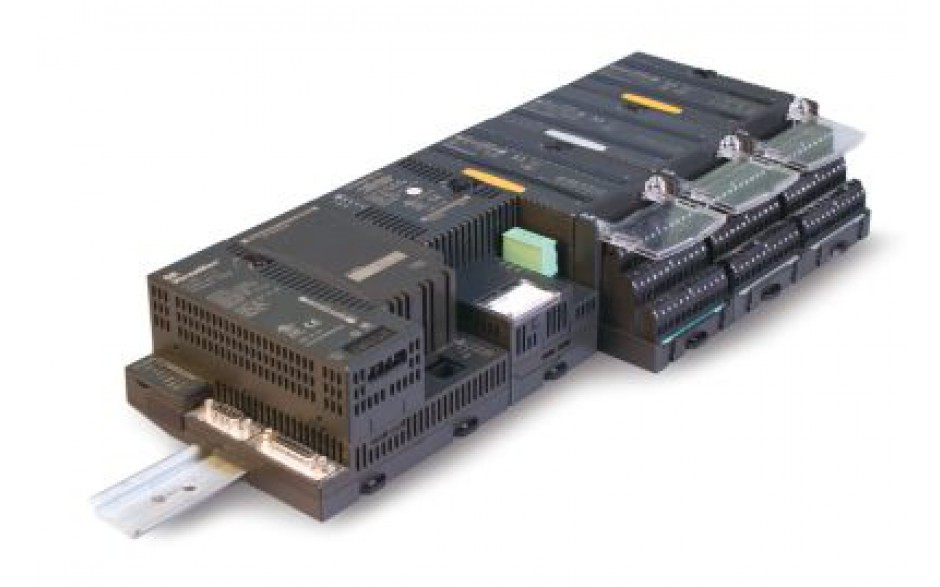

VersaMax - 4 wejścia analogowe rezystancyjne (RTD; PT100/1000; 16 bit)

icon-sku Kod produktu: IC200ALG620

Czas dostawy: 2-8 tyg. icon-time
Zaloguj się, by zobaczyć niższe ceny.
Dodaj do porównania
2 080,00 PLN 2 558,40 PLN
brutto, podatek VAT: 23%
Produkty EMERSON kupiło już ponad 3789 firm w Polsce.
Przesyłka kurierska - 25 PLN netto   Od 5000 PLN lub odbiór osobisty - bezpłatnie   Warunki dostawy »
Produkt objęty jest pomocą techniczną ASTOR  Szczegóły wsparcia »


Opis produktu

Moduł ALG620 służy do pomiaru temperatury poprzez bezpośrednie podłączenie termometrów oporowych różnych typów do wejść modułu. Sygnały z 4 kanałów wejściowych są przetwarzane na sygnały cyfrowe o rozdzielczości 16 bitów (15 bitów + znak). Moduł współpracuje z 3- i 4-przewodowymi termometrami oporowymi platynowymi, niklowymi, niklowo-żelazowymi i miedzianymi.

Moduł jest zasilany z magistrali sterownika i obsługiwany przez jednostkę centralną (CPU) lub interfejs komunikacyjny (NIU). Nie wymaga dodatkowego zasilania zewnętrznego.

Każdy kanał pomiarowy można skonfigurować indywidualnie. Moduł jest konfigurowany programowo. Wielkością mierzoną może być rezystancja (mierzona w dziesiątych częściach Ω) lub temperatura (mierzona w dziesiątych częściach stopni Celsjusza lub Fahrenheita).

Moduł ALG620 umożliwia również sygnalizację przekroczenia zakresu pomiarowego, zwarcia i przerwy w obwodzie wejściowym oraz alarmu związanego z przekroczeniem górnej i dolnej wartości progowej.

Zielona dioda LED oznaczona INT PWR wskazuje obecność zarówno napięcia zasilającego z magistrali sterownika, jak i napięcia zasilającego obwody wejść analogowych.

Dioda LED OK, gdy zapalona na zielono, oznacza normalną pracę, migający kolor zielony oznacza rozruch modułu lub aktualizację programu, migający kolor bursztynowy oznacza błąd podczas autodiagnostyki, zgaszona dioda wskazuje na brak napięcia zasilającego 3,3 V z magistrali sterownika.

Moduł wykonuje autokalibrację przy włączeniu zasilania. Kalibracja jest następnie regularnie powtarzana w celu skompensowania zmian temperatury otoczenia.

Sygnał Source na schemacie połączeń (znajduje się poniżej) odpowiada końcówkom Źródło (Source +) i Powrót (Source -). Sygnały AI(+ i -) odpowiadają Wejściom (+ i -). Opisane tutaj końcówki wychodzą z termometru poporowego.



Parametry

Parametry

Liczba kanałów
4
Maksymalny pobór prądu z 3,3 V magistrali
125 mA
Maksymalny pobór prądu z 5 V magistrali
125 mA
Odporność napięciowa izolacji pomiędzy obwodami wejściowymi
250 VAC przy pracy ciągłej
a obwodami logicznymi i masą
1500 VAC przez 1 minutę
Odporność napięciowa izolacji pomiędzy kanałami
50 VDC
Rozdzielczość
15 bitów + znak
Zakres temperatur pracy
0 ÷ 60°C

Parametry wejść i wyjść

Parametry wejść
Rodzaje termometrów oporowych współpracujących z modułem
Platynowy - 25, 100 i 1000 Ω
miedziany - 10, 50 i 100 Ω
niklowy - 100 i 120 Ω
niklowo-żelazowy - 604 Ω
Zakresy rezystancji wejściowych
0 ÷ 3000 Ω
0 ÷ 500 Ω
Minimalna dokładność w temperaturze +25°C
rezystancja: ±0.15% odczytu
temperatura: ±0.15°C odniesione do wejścia
Czułość pomiaru temperatury w zakresie temperatur 0 ÷ +60°C
± 0.004% odczytu
± 1.5µV/°C dla 50 Hz
Szybkość uaktualniania stanu wejść
210 ms na kanał dla 60 Hz
230 ms na kanał dla 50 Hz
Maksymalna rezystancja przewodów
5 Ω na przewód
