Opis produktu

Moduł ALG430 przetwarza 4 wejściowe sygnały prądowe (4 ÷ 20 mA) z 4 kanałów wejściowych na sygnały cyfrowe o rozdzielczości 12 bitów. W dwóch kanałach wyjścio-wych moduł przetwarza sygnały cyfrowe o rozdzielczości 12 bitów na sygnały prądowe 4 ÷ 20 mA.

Moduł jest zasilany z magistrali sterownika i obsługiwany przez jednostkę centralną (CPU) lub interfejs komunikacyjny (NIU). Moduł wymaga dodatkowego zasilania zewnętrznego obwodów wejściowych i wyjściowych prądem stałym 24 VDC.

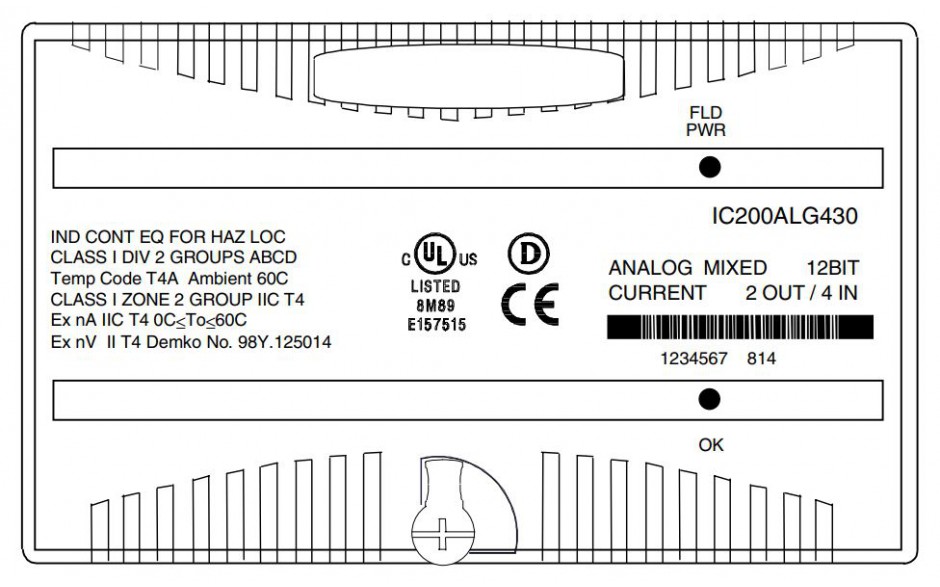

Zielona dioda LED oznaczona OK wskazuje obecność napięcia zasilającego moduł z magistrali sterownika.

Zielona dioda LED oznaczona FLD PWR wskazuje obecność napięcia zasilającego w obwodach wyjść analogowych.

W przypadku utraty zasilania wewnętrznego lub komunikacji moduł może zatrzymać ostatni stan wyjścia lub ustawić na wyjściu sygnał domyślny 4 mA do czasu przywró-cenia zasilania lub komunikacji (wymagane utrzymanie zasilania zewnętrznego). Sposób reakcji można skonfigurować za pomocą zworki. Przy pomocy oprogramowania można skonfigurować zachowanie się wejść modułu w analogicznych okolicznościach: stan wejść może zostać utrzymany lub ustawiony na pewną ustaloną wartość.
