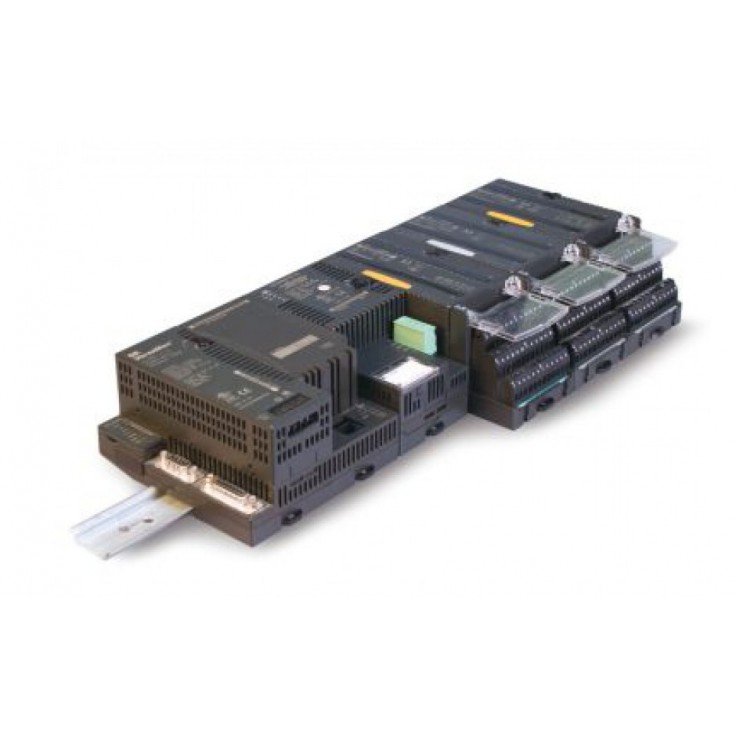

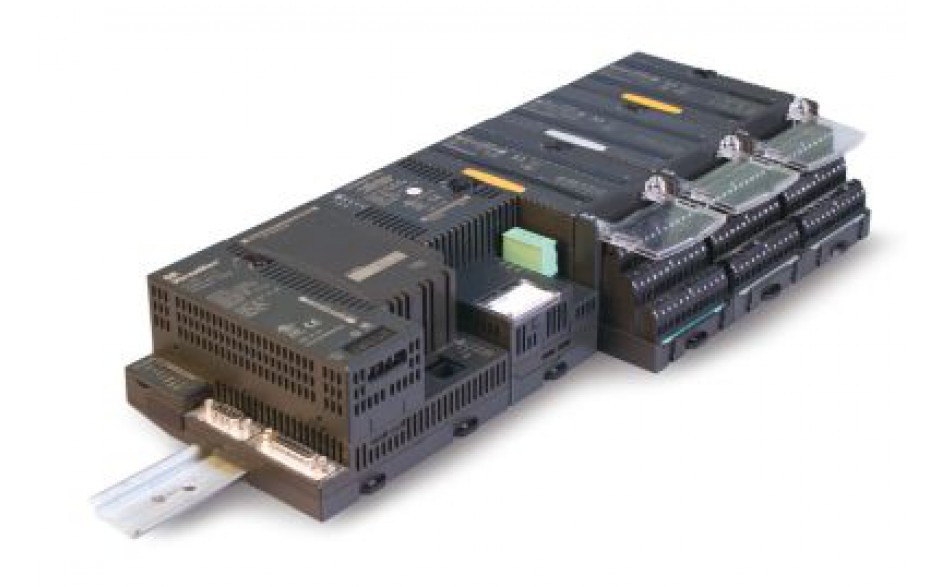

Moduł ALG331 przetwarza 4 sygnały cyfrowe o rozdzielczości 16 bitów na sygnały analogowe prądowe (4 ÷ 20 mA) lub napięciowe (-10 ÷ +10 V).
Po zainstalowaniu modułu w systemie VersaMax istnieje możliwość programowego ustawienia progów alarmowych (wysokiego i niskiego; alarmy te są ustawiane w jednostkach inżynierskich), skalowania, wykrywania przekroczenia progów pomiarowych, ustawienia wartości domyślnej i zachowania modułu przy utracie komunikacji z jednostką centralną (ustawianie na wyjściu ostatniej wartości lub wartości domyślnej). Każdy kanał jest indywidualnie konfigurowany.
Moduł ALG331 jest zasilany z magistrali sterownika i obsługiwany przez jednostkę centralną (CPU) lub interfejs komunikacyjny (NIU). Kanały wyjściowe nie stanowią źródła zasilania dla odbiornika. Moduł wymaga zewnętrznego źródła zasilania 24 VDC. W trybie pracy z wyjściami prądowymi może być wymagane dodatkowe separowane zasilanie dla obwodów prądowych.
Zielona dioda LED oznaczona FLD PWR wskazuje obecność zarówno napięcia zasilającego z magistrali sterownika, jak i zewnętrznego napięcia zasilającego. Dioda ta nie wskazuje braku zasilania w poszczególnych obwodach wyjściowych.
Dioda LED OK, gdy zapalona na zielono, oznacza normalną pracę, migający kolor zielony oznacza rozruch modułu lub aktualizację programu, migający kolor bursztynowy oznacza błąd podczas autodiagnostyki, zgaszona dioda wskazuje na brak napięcia zasilającego 3,3 V z magistrali sterownika.
Parametry | |
---|---|
Liczba kanałów | |
Maksymalny pobór prądu z magistrali +5 V | |
Maksymalny pobór prądu z magistrali +3,3 V | |
Odporność napięciowa izolacji pomiędzy obwodami wejściowymi a obwodami logicznymi i masą | 1500 VAC przez 1 minutę |
Odporność napięciowa izolacji pomiędzy kanałami pomiarowymi | 1500 VAC przez 1 minutę |
Zewnętrzne źródło zasilania - zakres napięcia | |
Zewnętrzne źródło zasilania - pobór prądu | |
Parametry wyjść | |
Zakresy pracy | 4 ÷ 20 mA |
Dokładność w temperaturze +25°C | |
Współczynnik temperaturowy w trybie prądowym | maksymalnie 90 ppm/°C |
Współczynnik temperaturowy w trybie napięciowym | maksymalnie 60 ppm/°C |
Rozdzielczość w trybie prądowym | 381 nA |
Rozdzielczość w trybie napięciowym | 381 µV |
Odporność na zakłócenia międzykanałowe | |
Impedancja obciążenia w trybie prądowym | |
Impedancja obciążenia w trybie napięciowym | |
Szybkość uaktualniania stanu wyjść |
