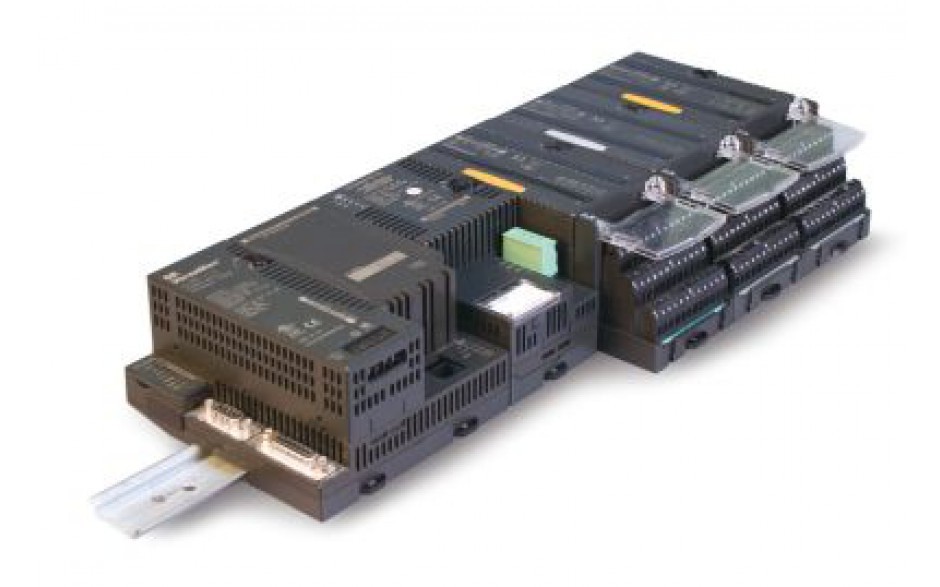

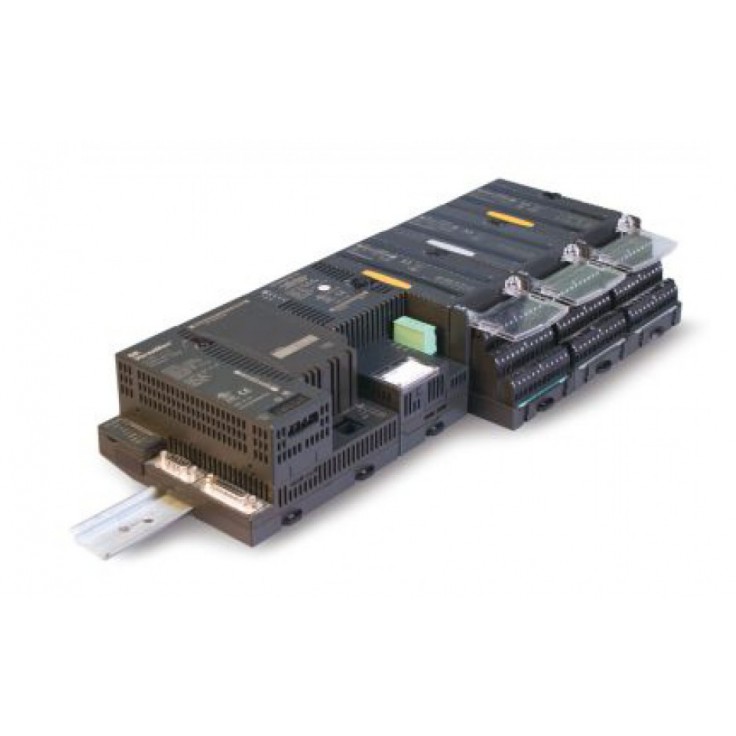

Moduł ALG326 przetwarza 8 sygnałów cyfrowych o rozdzielczości 13 bitów na sygnały analogowe prądowe (4 ÷ 20 mA).
Moduł zasilany jest z magistrali sterownika i obsługiwany przez jednostkę centralną (CPU) lub interfejs komunikacyjny (NIU). Moduł wymaga dodatkowego zasilania zewnętrznego wyjść prądem stałym 24 VDC.
Zielona dioda LED oznaczona OK wskazuje obecność napięcia zasilającego moduł z magistrali sterownika.
Zielona dioda LED oznaczona FLD PWR wskazuje obecność zasilania zewnętrznego w obwodach wyjść analogowych.
Za pomocą zworki JMP1 można skonfigurować zakres napięć wyjściowych w module, natomiast zworka JMP2 służy do skonfigurowania modułu tak, aby w wypadku utraty komunikacji z jednostką centralną na wyjściu ustawiana była pewna wartość domyślna, lub podtrzymywana wartość ostatnia (wymagane utrzymanie zasilania zewnętrznego).
Parametry | |
|---|---|
| Liczba kanałów | |
| Maksymalny pobór prądu z magistrali 5 V | |
| Odporność napięciowa izolacji pomiędzy obwodami wejściowymi a obwodami logicznymi i masą | 1500 VAC przez 1 minutę |
| Parametry zasilania zewnętrznego | |
| Pobór prądu ze źródła zewnętrznego | maksymalnie 185 mA (wszystkie 8 wyjść w całym zakresie) |
Parametry wyjść | |
| Zakres pracy | 0 ÷ 20 mA (ustawiane przy pomocy zworki) |
| Charakterystyka obciążenia – rezystancyjne | |
| Charakterystyka obciążenia – pojemnościowe | |
| Charakterystyka obciążenia – indukcyjne | |
| Dokładność w temperaturze +25°C | maksymalnie ±0.5% w całym przedziale natężeń prądu |
| Dokładność w zakresie temperatur 0 ÷ +60°C | |
| Rozdzielczość | 0 ÷ 20 mA: 4 działek = 2.5 μA (13 bitów) |
| Szybkość uaktualniania stanu wyjść | |
| Odporność na zakłócenia międzykanałowe | |
