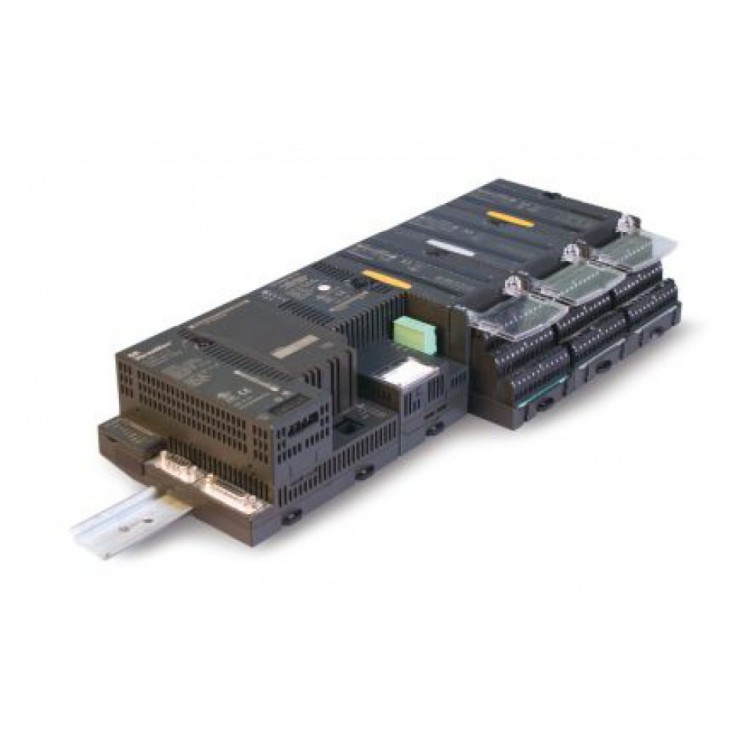

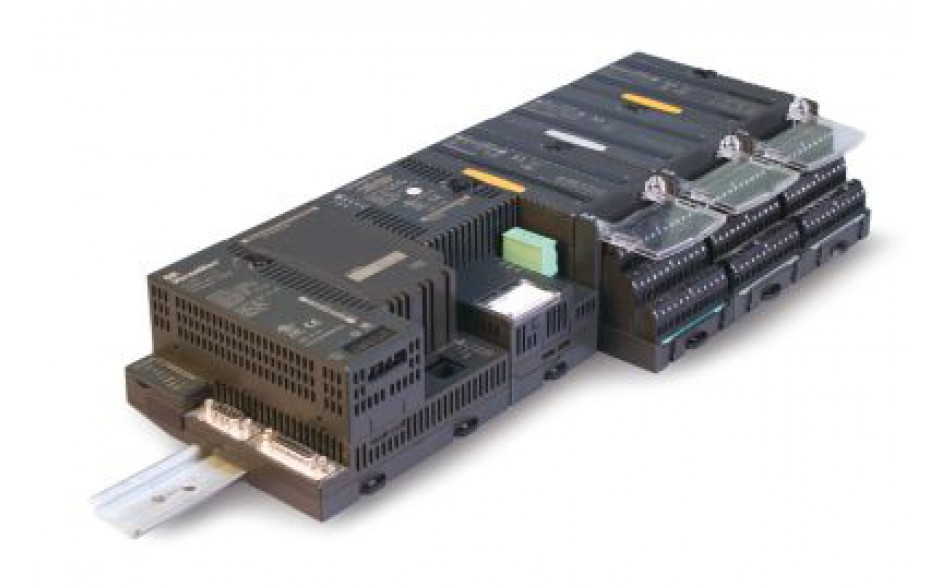

VersaMax - 4 wyjścia analogowe prądowe (4-20mA; 12 bit)

icon-sku Kod produktu: IC200ALG320

Czas dostawy: 2-8 tyg. icon-time
Zaloguj się, by zobaczyć niższe ceny.
Dodaj do porównania
1 600,00 PLN 1 968,00 PLN
brutto, podatek VAT: 23%
Produkty EMERSON kupiło już ponad 3789 firm w Polsce.
Przesyłka kurierska - 25 PLN netto   Od 5000 PLN lub odbiór osobisty - bezpłatnie   Warunki dostawy »
Produkt objęty jest pomocą techniczną ASTOR  Szczegóły wsparcia »


Opis produktu

4-kanałowy moduł ALG320 przetwarza sygnały cyfrowe o rozdzielczości 12 bitów na sygnały prądowe 4 ÷ 20 mA.

Moduł jest zasilany z magistrali sterownika i obsługiwany przez jednostkę centralną (CPU) lub interfejs komunikacyjny (NIU). Moduł wymaga dodatkowego zasilania zewnętrznego.

Zielona dioda LED oznaczona OK wskazuje obecność napięcia zasilającego moduł z magistrali sterownika.

Zielona dioda LED oznaczona FLD PWR wskazuje obecność zasilania zewnętrznego w obwodach wyjść analogowych.

W przypadku utraty zasilania wewnętrznego lub komunikacji moduł może zatrzymać ostatni stan wyjścia lub ustawić na wyjściu sygnał domyślny 4 mA do czasu przywrócenia zasilania lub komunikacji (wymagane utrzymanie zasilania zewnętrznego). Sposób reakcji można skonfigurować za pomocą zworki.



Parametry

Parametry

Liczba kanałów
4 (1 grupa)
Maksymalny pobór prądu z 5 V magistrali
50 mA
Odporność napięciowa izolacji pomiędzy obwodami wejściowymi a obwodami logicznymi i masą
250 VAC przy pracy ciągłej
1500 VAC przez 1 minutę
Parametry zasilania zewnętrznego
18 ÷ 30 VDC
Pobór prądu ze źródła zewnętrznego
maksymalnie 160 mA
Parametry zasilania zewnętrznego przy pracy w trybie 12 VDC
nominalnie 12 VDC
9.6 ÷ 15 VDC
Pobór prądu ze źródła zewnętrznego przy pracy w trybie 12 VDC
maksymalnie 240 mA

Parametry wyjść

Zakres natężeń prądu w obwodach wyjściowych
4 ÷ 20 mA
Charakterystyka obciążenia - rezystancyjne
0 ÷ 1250 Ω *
Charakterystyka obciążenia - pojemnościowe
maksymalnie 0.1 µF
Charakterystyka obciążenia - indukcyjne
maksymalnie 0.5 H
Dokładność w temperaturze +25°C
maksymalnie ± 0.5% w całym przedziale natężeń prądu
typowo ± 0.3% w całym przedziale natężeń prądu
Dokładność w zakresie temperatur 0 ÷ +60°C oraz w obecności silnych zakłóceń elektromagnetycznych
maksymalnie ±1% w całym przedziale natężeń prądu
Rozdzielczość
12 bitów
8 działek = 4 µA
Szybkość uaktualniania stanu wejść
0.3 ms
Odporność na zakłócenia międzykanałowe
> 70 dB
* RL(MAX) = (VZEWN ZAS - 4V) / 20,38mA
